一、悬臂梁基本概况

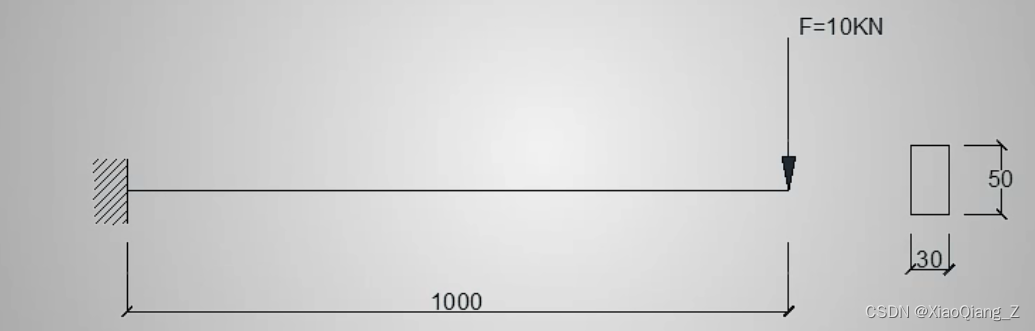

  如图，某悬臂梁,材料为钢,截面为30mmX50mm,端部受集中力10KN作用,试计算其在集中力作用下的变形以及端部弯矩。

二、建模过程：

分析步骤：定义材料、单元、截面 →  几何（物理）建模  →  属性分配  →  网格划分  →  求解

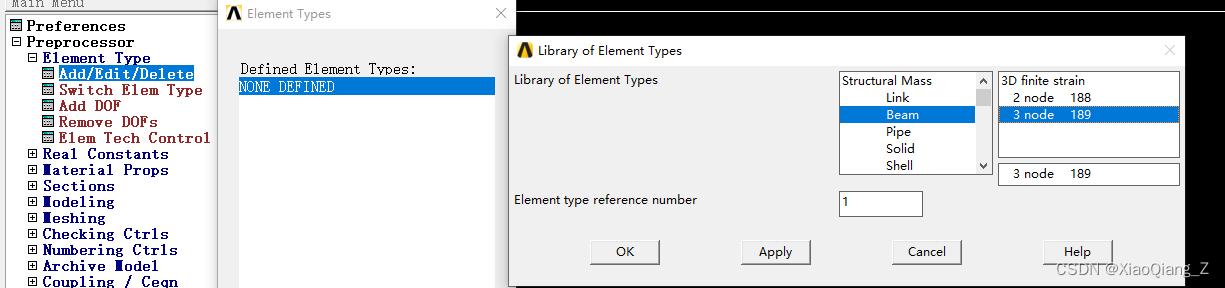

  1、定义单元

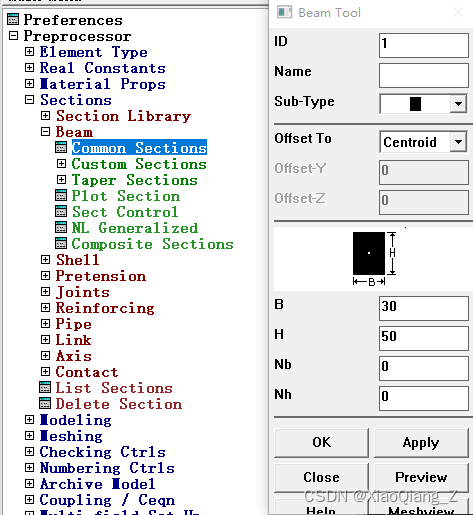

2、定义梁截面

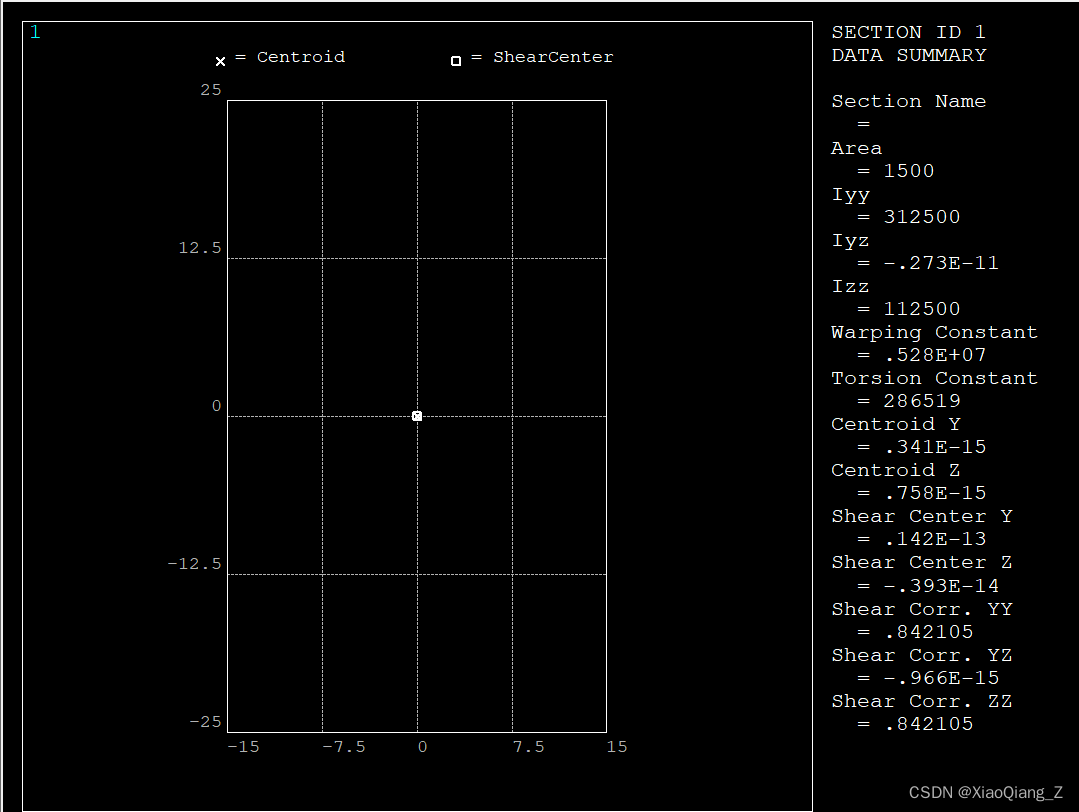

在梁截面中选择常用截面输入B、H，同时点击Plot Section查看截面性质。

3、定义钢材

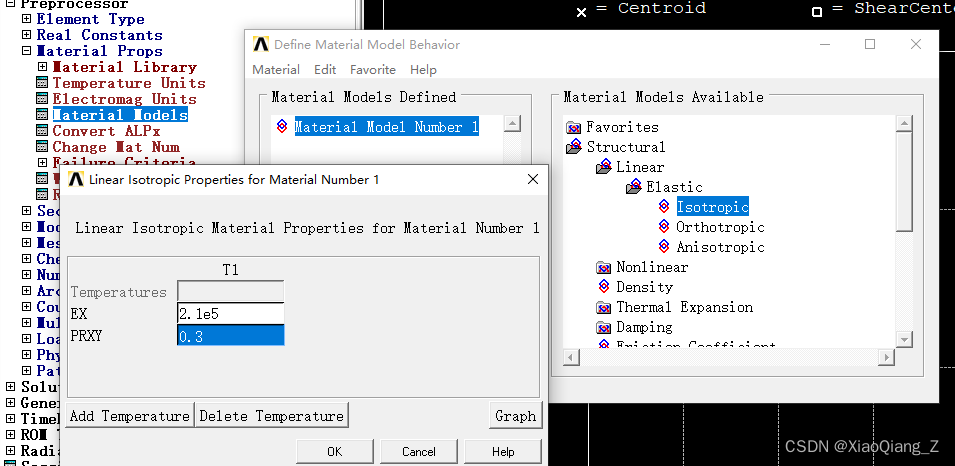

EX为钢材弹性模量为2.1MPa，PRXY为泊松比为0.3.

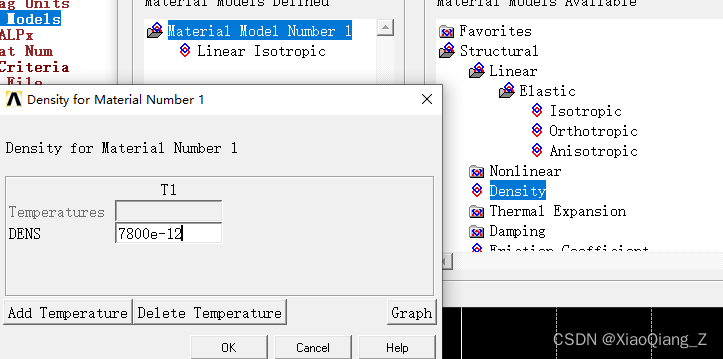

定义材料密度：

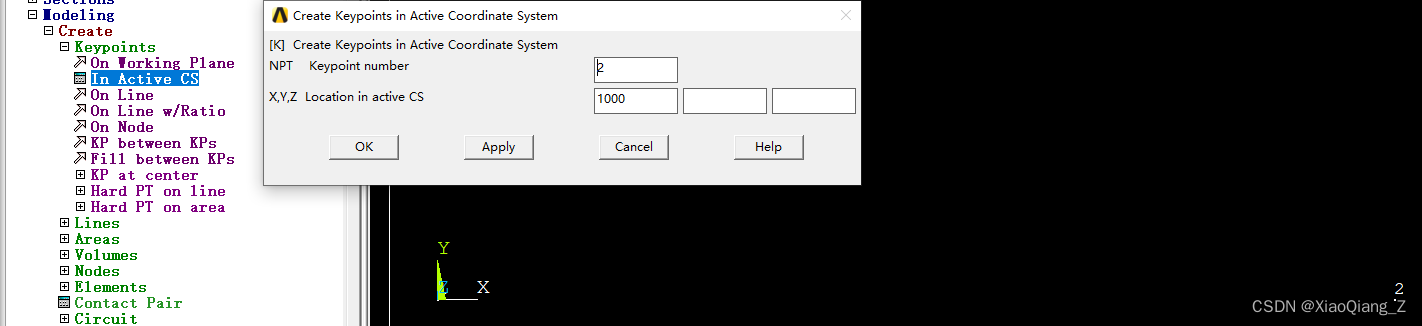

4、建立关键点

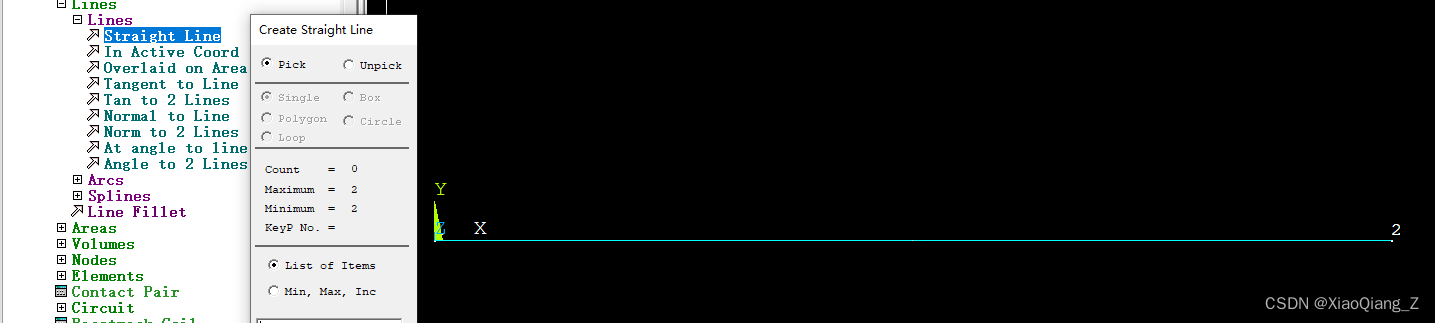

5、连接直线

6、定义方向点

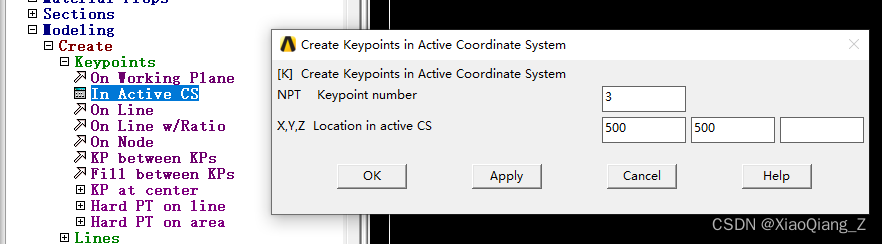

7、属性分配

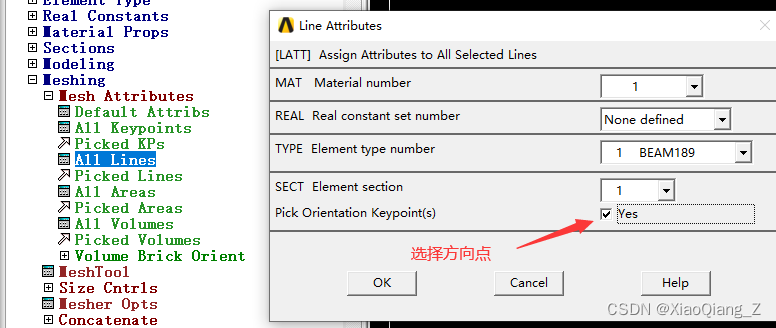

①、选择方向点，选择3

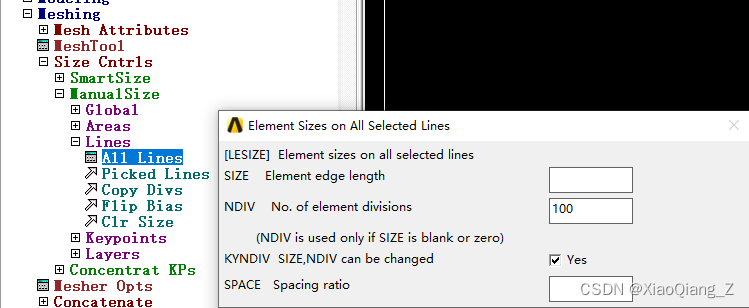

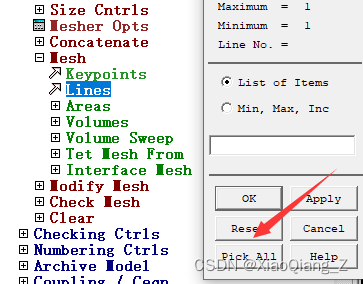

②、划分单元，可以根据长度划分，也可以根据份数划分

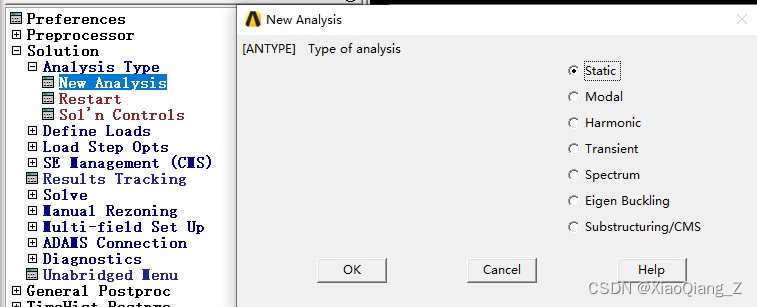

③、重新定义单元类型为Static

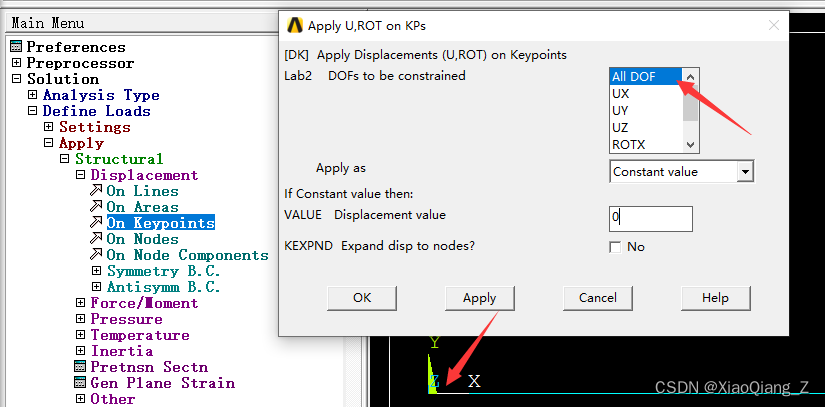

④、定义边界条件

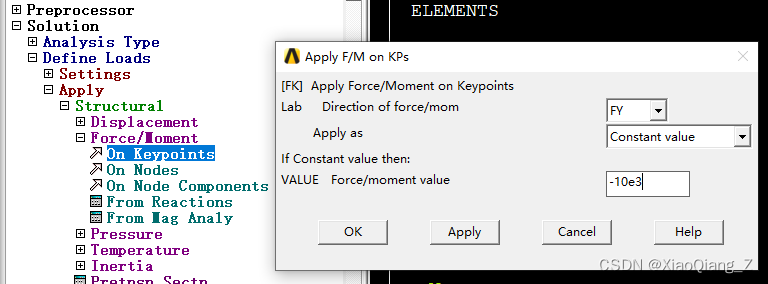

⑤、添加集中力

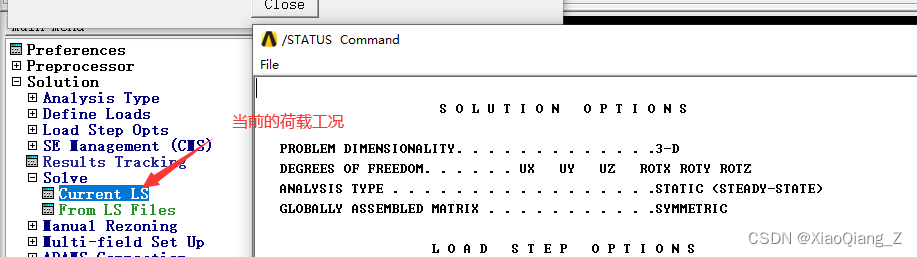

⑥、加载

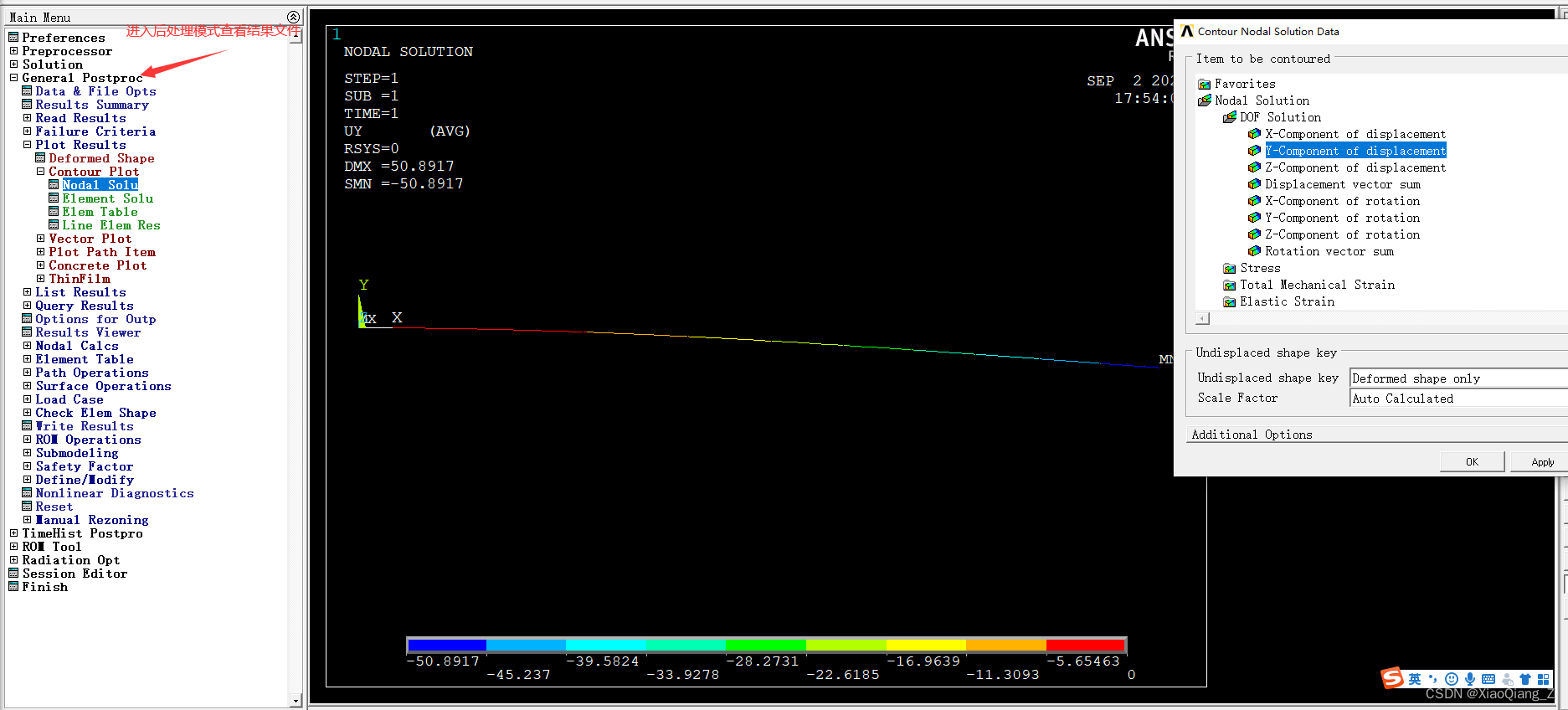

8、结果查看

9、理论计算

①、最大变形：=50.79mm.

②、最大弯矩：M=FL=10KN.m
