简介：在自动化和机器人领域，路径规划保证机器人安全高效移动至关重要。本文深入探讨了一种实用路径规划算法——改进动态窗口法（DWA），并介绍如何在MATLAB环境下实现，结合GUI界面提供直观操作体验。DWA算法通过限定机器人速度和转向角度在一定范围内来避免障碍物，并根据当前环境状态不断更新机器人运动策略。MATLAB源码包含环境建模、动态窗口设定、目标导向、障碍物处理、速度和转向优化、实时更新等功能。GUI设计包括地图显示区、控制面板、实时数据显示和执行按钮，帮助用户进行调试和演示。

1. 路径规划在机器人领域的应用

路径规划是机器人技术中的一项核心技术，其主要目的是使机器人能够自主地从起点安全、高效地移动到终点，同时避开可能遇到的障碍物。随着人工智能技术的发展，路径规划在机器人领域的应用范围越来越广，不仅局限于传统的工业机器人，还拓展到了服务机器人、无人车、无人机等领域。

路径规划的基本过程通常包括环境建模、路径搜索和路径优化三个阶段。环境建模是对机器人所处环境进行数字化表示，这一阶段需要准确地识别和描述环境中可能对机器人运动造成影响的静态和动态障碍物。路径搜索阶段的目标是找到一条从起点到终点的可行路径，这条路径需要满足一系列的约束条件，如最短路径、最少时间或最低能耗等。而路径优化则是在已有的路径搜索基础上，进一步提高机器人的移动效率和安全性，这通常涉及对路径的平滑性、稳定性和避障性能等方面的优化。

路径规划的算法种类繁多，包括传统的A*、Dijkstra算法，到基于启发式的遗传算法，再到更适应动态环境变化的动态窗口法（DWA）等。每一种算法都有其独特的应用场景和优缺点。在实际应用中，选择合适的路径规划算法，需要综合考虑机器人的硬件能力、任务需求以及环境特性等多方面因素。

1.1 路径规划在不同领域的应用实例

在工业机器人领域，路径规划被用于自动化生产线上的物料搬运、装配等工作，它确保了机器人的运动轨迹精确无误，大幅度提高了生产效率。服务机器人，如清洁机器人、护理机器人等，则依赖于路径规划技术，在人们生活和工作环境中灵活地移动，完成各项服务任务。在无人车和无人机领域，路径规划技术不仅影响其任务执行的效率和安全性，更是其智能化水平的重要标志。

1.2 路径规划的关键技术和挑战

路径规划技术的关键在于算法的智能化和适应性。智能化要求算法能够在复杂多变的环境中找到最优或近似最优的路径；适应性则要求算法能够根据环境的变化实时调整路径，保持规划结果的有效性和可靠性。此外，路径规划还面临着诸如算法计算效率、实时性能、在多机器人系统中的协同效率等挑战。

随着技术的不断进步，路径规划在机器人领域正逐步向着更加智能化、自主化和高适应性的方向发展。未来路径规划技术的革新有望推动整个机器人行业进入一个全新的发展阶段。

2. 改进动态窗口法（DWA）原理与步骤

2.1 DWA算法概述

2.1.1 DWA算法的发展背景和应用场景

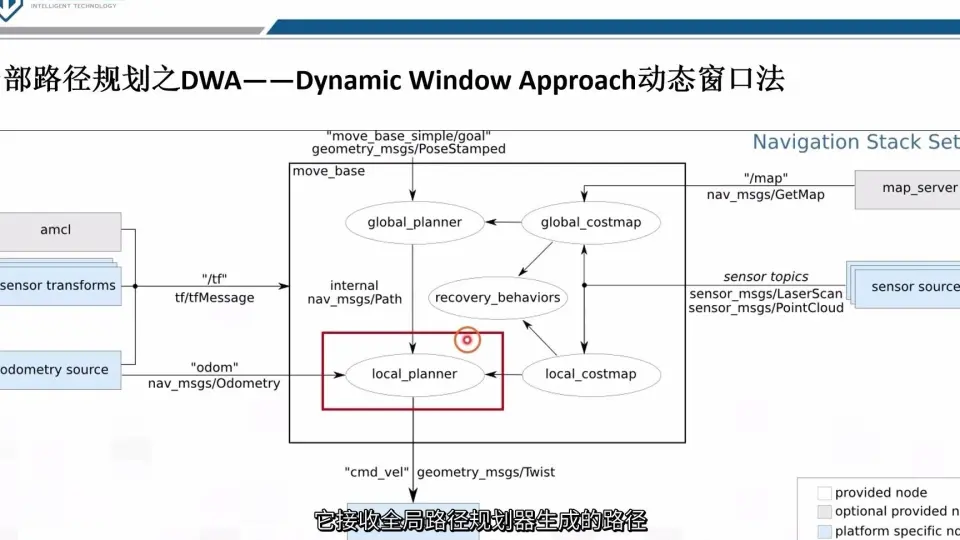

动态窗口法（Dynamic Window Approach, DWA）是一种广泛应用于移动机器人路径规划领域的算法。它的核心思想是通过局部动态窗口来评估在下一个时刻机器人可能达到的所有状态，并从中选择最优的速度向量来完成路径规划。

DWA算法之所以能够在机器人领域中获得广泛应用，主要归功于其在复杂和动态变化的环境中的实用性。它结合了速度与转向的约束，并实时对环境变化作出响应，这对于移动机器人在实际应用中是极为必要的。DWA特别适合于室内导航、自动泊车、服务机器人及一些需要在动态环境中进行快速移动的场景。

2.1.2 DWA与其他路径规划算法的比较

与传统的路径规划算法相比，DWA具有独特的优势。例如，与A*算法和Dijkstra算法等基于图的搜索算法相比，DWA不需要事先构建环境的地图，减少了预处理的时间和存储需求，适合于未知或者不断变化的环境。此外，与人工势场法相比，DWA不容易陷入局部最优解，并且具有更好的实时性能。

然而，DWA算法也有其局限性。例如，DWA对于局部极小值的处理不如全局路径规划算法鲁棒，对于过于复杂的动态环境，DWA算法的性能可能会受到影响。因此，在实际应用中，经常需要根据具体的应用场景和需求，对DWA算法进行适当的改进和优化。

2.2 DWA算法的工作原理

2.2.1 动态窗口的概念与作用

动态窗口是指机器人在下一个采样周期内，按照当前速度和加速度约束能够达到的所有可能的速度向量的集合。这个窗口的大小和形状会随着机器人运动状态的变化而动态变化。

动态窗口的作用在于它能够保证机器人在运动过程中不会超出其动力学能力的限制，同时考虑到环境的动态变化。通过动态窗口的计算，DWA算法可以实时评估在当前时刻机器人能够采取的行动，并从中选择出最合适的动作来执行。

2.2.2 状态空间的构建与评估

DWA算法的另一个关键概念是状态空间。在这个空间中，每个状态代表了机器人在某一时刻的可能位置和方向。通过对状态空间的构建和评估，DWA算法能够决定在接下来的采样周期中，机器人应该采取哪种动作。

评估状态空间时，DWA会考虑多个标准，包括向目标点的接近程度、与障碍物的距离、以及动作的平滑性等。在这些标准中，最常用的是速度向量的期望值和窗口内的障碍物惩罚值。通过比较不同速度向量的评估结果，DWA能够做出最优的动作选择。

2.3 DWA算法的实现步骤

2.3.1 窗口动态评估流程

DWA算法中，窗口动态评估是指对当前动态窗口中所有的速度向量进行评估，并选出最优的速度向量的过程。具体步骤如下：

1. 根据当前的速度和加速度范围确定动态窗口。
2. 在动态窗口中随机生成多个候选速度向量。
3. 计算每个候选速度向量对应的速度和转向。
4. 使用评估函数来评估每个候选速度向量，评估函数通常会综合考虑距离目标的接近程度、速度大小、碰撞风险等因素。
5. 选择评估值最优的速度向量作为机器人的下一步动作。

代码块示例：

def evaluate_velocity_candidate(velocity, goal, obstacles):
    # 评估速度候选向量的代码逻辑
    distance_to_goal = calculate_distance(velocity, goal)
    collision_risk = check_collision(velocity, obstacles)
    velocity_score = distance_to_goal - collision_risk
    return velocity_score

# 构建动态窗口和评估候选速度向量的伪代码
dynamic_window = construct_dynamic_window(current_velocity, max_acceleration, max_velocity)
best_velocity = None
best_score = float('-inf')
for candidate_velocity in sample_velocities(dynamic_window):
    score = evaluate_velocity_candidate(candidate_velocity, goal, obstacles)
    if score > best_score:
        best_score = score
        best_velocity = candidate_velocity
return best_velocity

2.3.2 路径选择与速度控制

在动态窗口评估后，DWA算法会选择一个速度向量，使机器人沿着这条路径移动。在移动过程中，需要持续对机器人速度进行控制，以确保机器人能够按照既定的路径和速度进行运动。

路径选择与速度控制的实现步骤一般包括：

1. 计算机器人从当前位置到最优速度向量对应位置的运动学。
2. 生成机器人的运动轨迹，并进行平滑处理。
3. 使用PID控制器等技术对机器人的速度进行精确控制。
4. 如果在移动过程中遇到新的障碍物或变化，重复进行动态窗口评估，并重新选择路径和速度。

代码块示例：

def control_robot-motion(velocity, current_position):
    # 控制机器人运动的代码逻辑
    trajectory = generate_trajectory(current_position, velocity)
    smooth_trajectory = smoothify(trajectory)
    control_signal = pid_controller(smooth_trajectory)
    return control_signal

# 控制机器人的运动伪代码
motion_control_signal = control_robot_motion(best_velocity, current_position)
send_control_signal_to_robot(motion_control_signal)

2.3.3 路径规划的迭代过程

DWA算法本质上是一个迭代的过程，每一步都包括对动态窗口的评估和对路径的更新。通过不断的迭代，机器人能够逐步接近目标位置，同时避开障碍物。

在迭代过程中，DWA算法会根据机器人的实际运动情况和环境的变化动态调整窗口大小和形状，以及重新评估和选择路径。这种实时的调整保证了DWA算法的鲁棒性。

在实现DWA算法时，迭代过程需要满足以下条件：

1. 定义合适的迭代时间间隔，以满足机器人的实时性要求。
2. 在每次迭代中，重新构建动态窗口并进行评估。
3. 根据每次迭代的结果更新机器人的目标状态。

def dynamic_window_approach():
    while not robot_has_reached_goal():
        dynamic_window = construct_dynamic_window(...)
        best_velocity = evaluate_and_select_velocity(dynamic_window, ...)
        motion_control_signal = control_robot_motion(best_velocity, ...)
        send_control_signal_to_robot(motion_control_signal)

以上内容构成了DWA算法实现步骤的核心部分，展示了该算法如何在实际应用中进行路径规划。在下一章节中，我们将深入探讨如何在MATLAB环境下实现DWA算法，并进一步优化其性能。

3. MATLAB环境下DWA算法的实现

3.1 MATLAB作为仿真平台的优势

3.1.1 MATLAB在机器人仿真中的应用

MATLAB是一个高级数值计算和可视化的编程环境，广泛应用于算法开发、数据可视化、数据分析以及数值计算等领域。对于机器人仿真而言，MATLAB提供了一系列专门的工具箱，例如Robotics System Toolbox，它为机器人的建模、仿真和分析提供了全面的解决方案。这些工具箱使得在MATLAB中实现复杂的机器人运动规划变得相对容易。

在DWA算法的应用中，MATLAB能够为开发者提供从简单的二维环境到复杂的三维环境的仿真平台，能够模拟真实世界的动态障碍物和环境约束，进而评估算法在各种条件下的性能。此外，MATLAB强大的数学运算能力，可以支持复杂的数学建模和实时的数据处理，确保算法仿真的准确性和效率。

3.1.2 MATLAB仿真与实际应用的关联性

MATLAB的仿真环境与实际应用有着密切的联系。通过MATLAB的仿真结果，开发者可以预测算法在真实机器人上的表现，并据此进行调试和优化。MATLAB仿真不仅在算法开发阶段节省了成本，还能够在将算法部署到实际机器人之前，帮助开发者发现并解决潜在问题。

MATLAB与实际应用之间的连接主要体现在以下几个方面：

• 算法验证 ：在机器人硬件系统可用之前，使用MATLAB进行算法验证，保证算法的正确性。
• 参数调优 ：通过仿真结果调整算法参数，以适应实际应用的特定要求。
• 性能评估 ：通过MATLAB仿真，评估机器人的行为并预测性能，为后续的实验设计和优化提供依据。

3.2 DWA算法在MATLAB中的具体实现

3.2.1 算法核心函数的编写与封装

在MATLAB中实现DWA算法，首先需要编写核心函数。这些函数负责实现DWA的各个步骤，包括速度和方向的采样、评估、选择以及路径生成等。核心函数的编写要注重模块化，便于后续的封装和调用。

下面是一个简化的DWA核心函数示例，展示了如何在MATLAB中定义速度采样的函数：

function [v_sample, omega_sample] = generateSpeedSamples(vel_space, ang_space, robot_vel, robot_omega)
    % vel_space: 速度空间
    % ang_space: 角速度空间
    % robot_vel: 机器人当前线速度
    % robot_omega: 机器人当前角速度

    % 计算采样点
    v_sample = robot_vel + vel_space;
    omega_sample = robot_omega + ang_space;
end

上述函数展示了如何根据机器人当前的速度和角速度，以及预定义的速度和角速度空间，生成速度采样点。这里仅仅是一个抽样的展示，实际的DWA算法实现会涉及到更复杂的逻辑判断和参数调整。

3.2.2 环境建模与参数设置

环境建模是DWA算法仿真的基础，它包括静态和动态障碍物的建模。在MATLAB中，可以通过创建地图矩阵或对象数组来表示环境。环境的参数设置决定了仿真的精确度和真实性。

下面是一个如何使用MATLAB创建简单二维静态障碍物地图的例子：

% 创建一个空的地图矩阵
map_size = [100, 100];
obstacle_map = zeros(map_size);

% 设定障碍物
obstacle_map(20:30, 50) = 1; % 在地图的(50, 20)到(50, 30)创建一个障碍物
obstacle_map(70, 50:60) = 1; % 创建另一个障碍物

% 显示地图
imagesc(obstacle_map);
colormap('gray');

此代码段首先初始化了一个100x100的空白地图，然后在地图上添加了两个障碍物，并用图像显示出来。在实际应用中，障碍物模型会更加复杂，可能包括动态障碍物的预测和模拟，以及障碍物的动态生成和更新。

3.2.3 算法仿真结果与分析

MATLAB提供了强大的绘图功能，可以在仿真过程中实时绘制机器人的位置、速度以及路径规划结果。通过可视化仿真结果，开发者可以直观地评估DWA算法的性能。

以下是如何在MATLAB中使用图表绘制机器人路径的简单示例：

% 假设路径点数组已生成
path_points = rand(2, 50); % 随机生成的路径点

% 绘制路径
plot(path_points(1, :), path_points(2, :));
axis([0 100 0 100]);
grid on;
xlabel('X Position');
ylabel('Y Position');
title('DWA Algorithm Path Planning Result');

通过这种方式，可以对DWA算法生成的路径进行可视化展示。在实际开发过程中，还可以通过调整图表属性，比如颜色、线型、标注等，来提升图表的可读性和美观性。

在算法实现后，对仿真结果的分析尤为重要。这通常包括对路径效率、安全性、算法响应时间的评估。MATLAB提供了多种数据分析工具，可以帮助开发者从仿真结果中提取有用信息，并为算法改进提供指导。

4. MATLAB GUI设计及功能组件

4.1 MATLAB GUI的设计理念

4.1.1 用户界面的重要性

MATLAB GUI（Graphical User Interface，图形用户界面）是用户与程序交互的桥梁。一个良好的用户界面可以极大提升用户体验，使操作更直观易懂。在机器人路径规划的DWA算法仿真中，GUI的设计尤为重要，因为它不仅需要展示仿真过程，还要让操作者能够方便地进行参数设置、控制仿真进度和分析结果。

4.1.2 界面布局与交互逻辑设计

设计一个直观的界面需要考虑到布局的合理性、按钮和控件的功能性以及交互逻辑的清晰性。界面布局应确保信息展示合理，重要的按钮和显示区域应放在容易看到的位置。交互逻辑设计要遵循直觉原则，即用户按照直觉进行操作就能完成任务。

4.2 MATLAB GUI的主要功能组件

4.2.1 参数输入与实时显示组件

参数输入组件允许用户输入相关仿真参数，如机器人的尺寸、速度限制、障碍物布局等。实时显示组件则用于展示机器人当前的位姿、路径规划结果以及环境地图等。这些组件通常通过编辑框（Edit）、滑动条（Slider）、轴域（Axes）等GUI控件实现。

uicontrol('Style','edit','Position',[x1, y1, width, height], 'String','初始值');
uicontrol('Style','slider','Position',[x2, y2, width, height], 'Min',0, 'Max',100, 'Callback',@sliderCallback);
axes('Units','pixels','Position',[x3, y3, width, height]);

在上述代码示例中， uicontrol 用于创建编辑框和滑动条，允许用户输入数值或通过滑动条调整参数。 axes 函数则用于创建一个用于显示的绘图区域。

4.2.2 仿真控制与结果展示组件

仿真控制组件通常包括开始、暂停、停止仿真等功能按钮。结果展示组件包括路径绘制、机器人位姿更新、环境更新等。这些组件需要和后端的仿真逻辑紧密集成，以实现实时显示和控制功能。

4.3 GUI的集成与调试

4.3.1 功能模块的集成流程

在MATLAB环境下开发GUI时，集成是关键步骤之一。这通常包括各个功能组件的创建、布局安排以及功能的实现和验证。集成过程中需要注意各个组件之间的数据流向和函数调用关系。

function GUI_Integration
    % 创建GUI组件
    % ...
    % 组件布局
    % ...
    % 组件功能实现和验证
    % ...
end

4.3.2 界面与算法同步调试

调试阶段需要确保GUI界面能够正确显示算法运行结果，并且用户交互能够正确地反馈到算法中。这通常涉及对GUI组件的回调函数（Callback）进行调试，确保数据的正确传递和处理。

function sliderCallback(source,eventdata)
    % 从滑动条获取用户输入
    value = eventData.Value;
    % 更新算法参数
    % ...
    % 重新绘制仿真结果
    % ...
end

在上述回调函数中，通过 eventdata.Value 获取滑动条的值，并用这个值来更新算法参数，然后重新绘制仿真结果。

GUI的设计和实现是一个迭代过程，需要不断地对用户界面进行测试和优化，直到满足需求为止。通过精心设计和严格的测试，可以确保MATLAB GUI在机器人路径规划仿真中起到良好的辅助作用。

5. 环境建模与动态窗口设定

5.1 环境建模的基本方法

在机器人路径规划中，环境建模是至关重要的一步，它为机器人提供了理解周围环境的基础。环境模型必须准确反映静态障碍物和动态障碍物的位置、形状和尺寸等特征。

5.1.1 静态环境模型的构建

静态环境模型通常包含了机器人运行空间内的所有不可移动的障碍物信息。构建过程首先需要定义机器人的工作空间，然后通过地图获取静态障碍物的轮廓和位置。这些信息可以通过激光雷达、超声波传感器或摄像头等多种传感器获得，并使用栅格、特征点或者矢量等形式进行描述。

以下是使用栅格地图构建静态环境的一个简单示例：

function gridMap = createGridMap(environment, resolution)
    % 将环境参数转化为地图信息
    gridMap = zeros(round(environment.size.height / resolution), ...
                    round(environment.size.width / resolution));
    for obs = 1:length(environment.obstacles)
        obs_info = environment.obstacles(obs);
        % 根据障碍物位置填充栅格地图
        for x = obs_info.position(1):(obs_info.position(1) + obs_info.size(1))
            for y = obs_info.position(2):(obs_info.position(2) + obs_info.size(2))
                gridMap(round((x-environment.origin(1))/resolution), ...
                         round((y-environment.origin(2))/resolution)) = 1;
            end
        end
    end
end

5.1.2 动态障碍物的预测与建模

动态障碍物的建模更为复杂，因为它们的位置和速度会随时间变化。动态模型通常需要预测障碍物未来的位置，以便及时做出调整。可以使用运动学模型如匀速运动模型或者更复杂的模型如卡尔曼滤波器进行预测。

5.2 动态窗口的设定策略

动态窗口方法中，动态窗口是指在当前速度和加速度约束下，机器人在下一步能够选择的所有速度组合构成的一个窗口。设定合适的动态窗口大小与形状对于确保路径的可行性和优化性能至关重要。

5.2.1 窗口大小与形状的动态调整

窗口大小需要根据机器人的动力学约束和当前环境状况动态调整。过小的窗口可能无法发现好的路径，而过大的窗口可能导致路径计算不切实际。窗口形状也应当根据实际情况进行调整，例如，在高密度障碍物区域，应减小窗口尺寸以提高响应速度。

function dynamicWindow = calculateDynamicWindow(currentVelocity, currentAccel, maxAccel, maxSpeed)
    % 计算动态窗口
    maxDecel = -maxAccel;
    % 假设机器人可以立即停止
    minVel = 0;
    maxVel = currentVelocity + maxAccel;
    if maxVel > maxSpeed
        maxVel = maxSpeed;
        minAccel = maxAccel;
        maxAccel = maxSpeed - currentVelocity;
    else
        minAccel = -maxAccel;
    end
    % 动态窗口为速度-加速度平面的矩形区域
    dynamicWindow = [minVel, minAccel; maxVel, maxAccel];
end

5.2.2 窗口设定对规划性能的影响

窗口设定直接影响路径规划的效率和安全性。太小的窗口可能导致机器人频繁减速和加速，降低效率；而太大的窗口则可能导致机器人忽略附近的障碍物，增加碰撞风险。因此，窗口设定需要在安全性和效率之间做出平衡。

5.3 实践中的窗口设定与优化

在实践中，窗口设定的优化是一个重要的研究课题。实验验证和参数调整是确保窗口设定能够适应不同环境和机器人性能的关键。

5.3.1 窗口设定的实验验证

通过在多种不同的环境条件下测试窗口设定策略，可以验证窗口设定的有效性。实验数据可以帮助开发者了解在各种情况下窗口设定的表现，从而进行针对性的调整。

5.3.2 优化窗口设定的策略与效果评估

优化策略可以基于机器人在执行任务时的表现来制定。通过评估路径的平滑性、机器人运行时间和碰撞次数等性能指标，可以对窗口设定进行持续的优化。例如，当检测到频繁的碰撞时，可以通过减小窗口大小来提高响应速度。

function optimizedWindow = optimizeWindow(window, performanceMetrics)
    % 根据性能指标优化窗口设定
    if performanceMetrics.collisionCount > threshold
        % 增加响应性，减小窗口大小
        optimizedWindow = decreaseWindowSize(window);
    elseif performanceMetrics.runningTime > optimalTime
        % 增加效率，适当增大窗口大小
        optimizedWindow = increaseWindowSize(window);
    else
        optimizedWindow = window;
    end
end

通过上述步骤和策略，环境建模和动态窗口设定作为DWA算法的关键部分，能够为机器人提供高效且安全的路径规划。
