1、安装PDMReader

下载链接：
http://www.pdmreader.com/

2、安装Powerdesigner

百度搜索Powerdesigner下载即可

3、配置32位的JDK

自己在使用PowerDesigner连接数据库时出现以下错误：
异常：PowerDesigner Could not Initialize JavaVM

如果系统中默认配置的JDK是64位，那么在用PowerDesigner连接数据库时就会报上面错误，PowerDesigner配置连接数据库时不能够使用64位的JDK，需要安装32位JDK。
JDK8下载地址：（注意本次下载的是32位的）
https://www.oracle.com/java/technologies/javase/javase-jdk8-downloads.html

下载完成后需要更改JAVA_HOME路径，打开CMD输入java -version如果显示提示中没有64那么表示32位的安装成功了

4、连接Oracle数据库

打开PowerDesigner，新建物理数据模型PhysicalDataModel_1，DBMS选择Oracle 11g

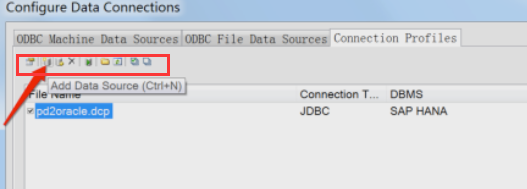

在菜单栏上选择【database】–>【Configure connections】，此时会弹出连接配置窗口，切换到【Connection Profiles】选项卡，点击添加数据源按钮配置数据源。

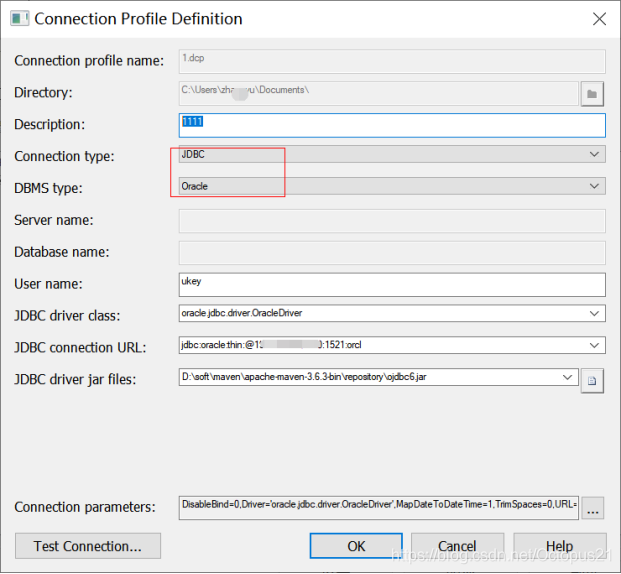

配置数据源（包括jdbc驱动，数据库连接串)，配置完成后点击【Test Connections】测试连接是否正常。


点击【OK】显示连接成功

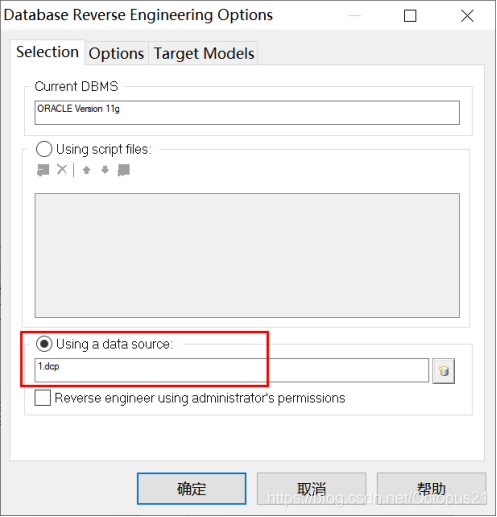

然后选择【database】–>【Update Model From Database…】,在弹出的窗口中选择1.dcb

【注意事项】
这里可能会出现错误：

PowerDesigner Unable to list the users

需要改变当前的数据库管理系统 。

解决办法：选择菜单栏中的Database -> Change Current DBMS ,给DBMS选择你的数据库类型 确定即可

完成上面步骤后即可以选择逆向工程要同步的表，点击OK便可根据Oracle数据库来生成pdm文件了。

如果正常导入数据库表后，即可另存为即可，保存的文件类型就是PDM

5、PDMReader导入PDM文件

打开PDMReader新建项目

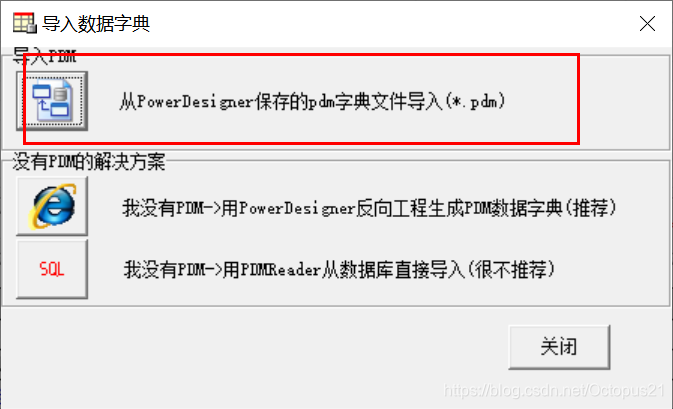

右击项目导入数据字典，选择本地PDM即可，注意此时关联的PDM文件进程需要关闭，否则无法导入
