1、变压器原理

1）MOS管开启：输入电感给变压器存储能量（原边电感起作用）；MOS管关断：变压器能量通过副边二极管释放出来（副边电感起作用）。

2）稳态下(假设频率和周期恒定），突加负载，占空比变大。

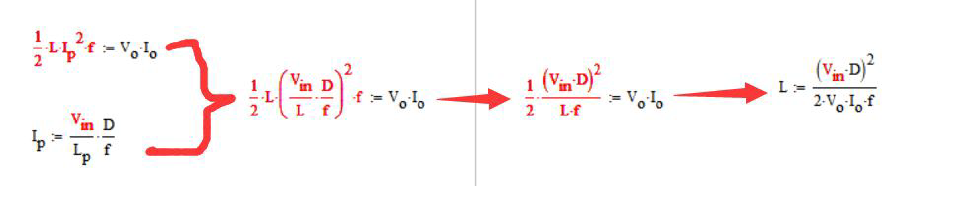

2、原边电感计算（能量守恒+电感电流计算公式得出）

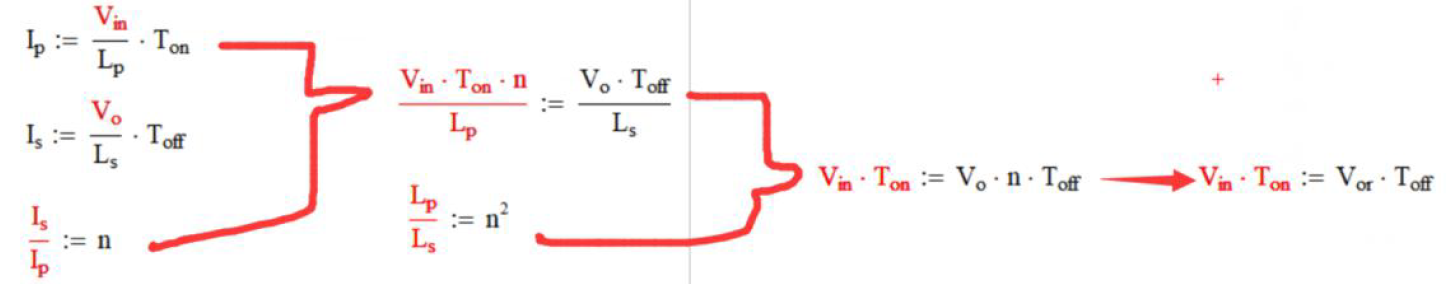

伏秒平衡：反激电源动态平衡，则存储能量=释放能量，电源进入稳态的必要条件。

注：系统采用控制芯片想工作在准谐振控制模式下（即波谷检测切换开通），先查阅芯片规格书确认工作频率范围，使用最小工作频率计算电感L（使用最小输入电压和最大占空比）。

3、动态分析

1）输入电压变化

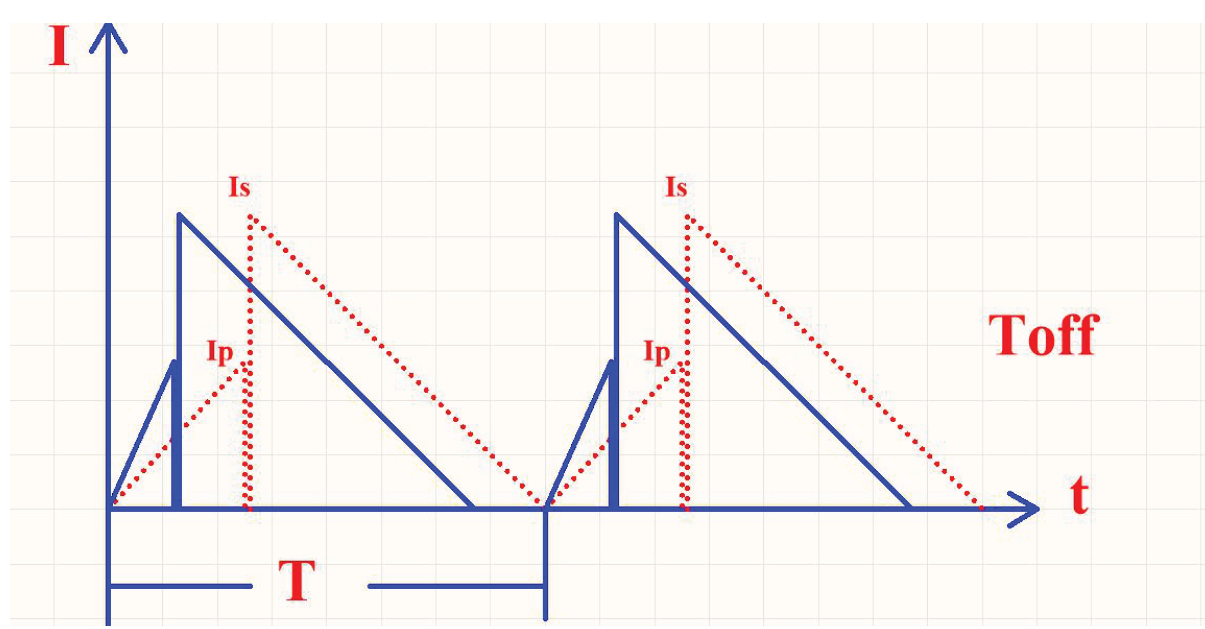

当输入电压增大时，因为能量守恒（1/2*L*I*I=Po*t），因此Ipmax无变化，又因为U/L=di/dt，所以Ip的最大值不变，但是上升斜率变快；输出电压和副边电感无变化，所以副边电流Is无变化。总体变化见下图，由红色虚线变为蓝色实线，可进入DCM（断续）模式。

当输入电压降低，同理，反激电源电路进入CCM（连续）模式，MOS开通时，副边绕组剩余的能量会转移到原边绕组。

综上，输入电压调高，由临界模式，进入断续模式；输入电压调低，由临界模式进入连续模式。

2）临界点的设置及实际电感计算

假定，设定Vinmax为临界点，由前述伏秒平衡公式可知，Vinmin求得最大的占空比Dmax（一般设置小于0.5）。算出Vor=Vinmin*Dmax/（1-Dmax），再利用Vor算出Vinmax时的占空比，进而利用前述公式计算出Vinmax对应的电感值。

因此得出结论：

        a）先定临界点；

        b）根据最低输入电压Vinmin定最大占空比Dmax（Vinmax对应最小占空比）；

        c）根据Dmax和Vinmin计算出Vor反射电压；

        d）根据反射电压Vor和临界点电压计算临界点对应的占空比；

        e）根据临界点电压、最大电压对应的最小占空比，计算出最终电感值。

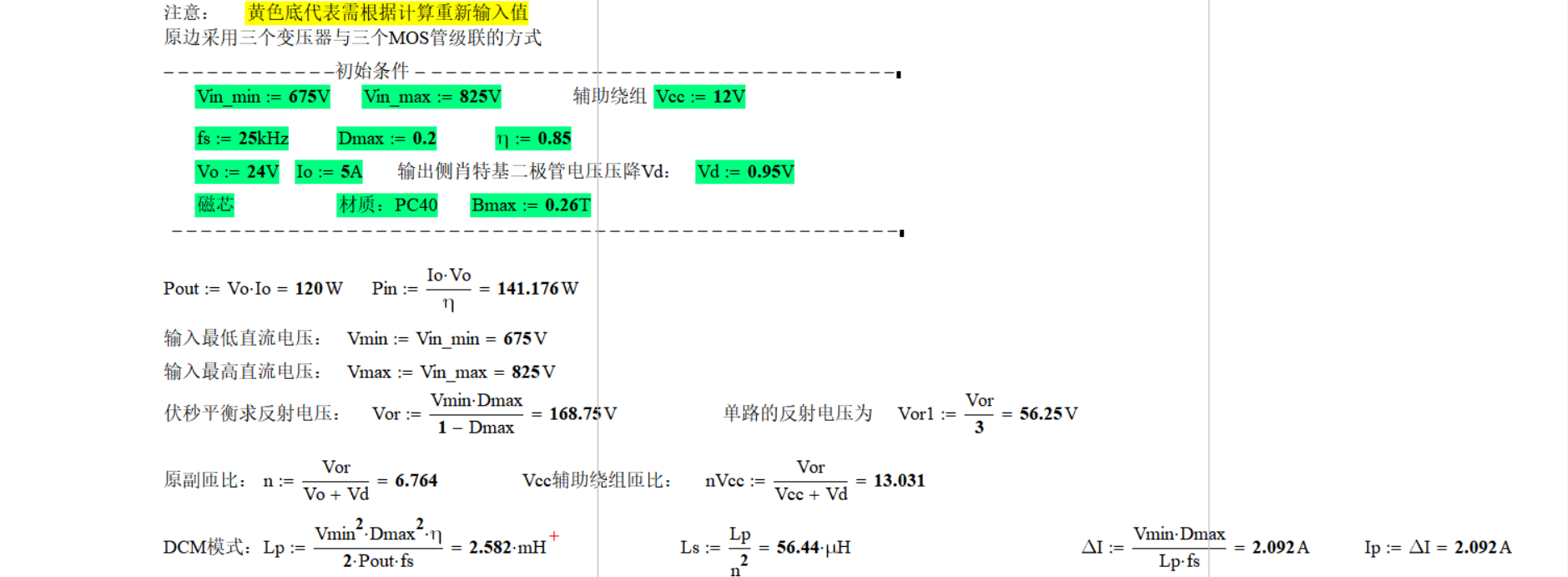

下图计算的为Vinmin为临界点时的电感值（注：下图的电压为直流电压，计算时无需乘以1.414）。

3）峰值电流的变化

前提：输出功率不变下，电源工作中断续模式，不论输入电压高与低，峰值电流一样（1/2*Lp*I*I=Po*T)；电源工作在连续模式下，就算输出功率不变，输入电压越低，峰值电流越大。

输出功率变大---变压器绕线电流变大---产生磁通量增加---容易磁饱和（电感这时相当于一根导线）。
