01引言

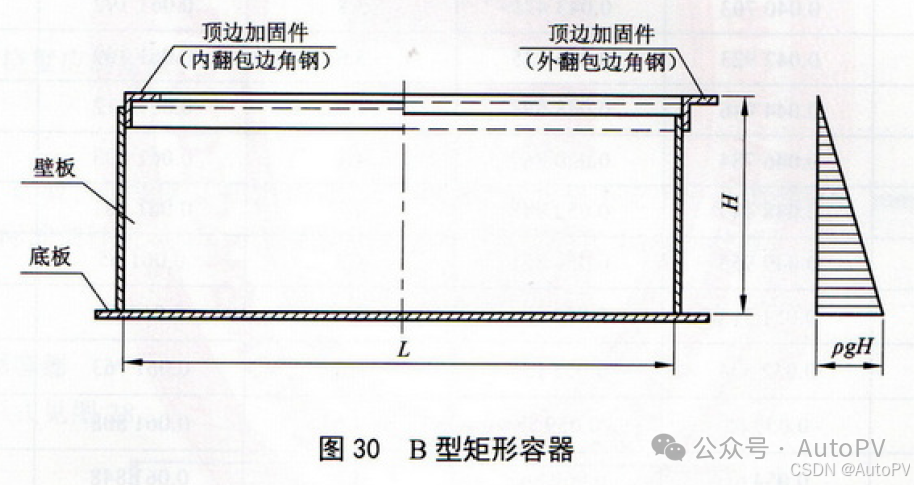

B型是一种中型顶边加固的矩形容器，包括顶板（可选）、底板、壁板及顶边加固件。顶边加固件可放置在壁板内侧、外侧或内外侧兼有。结构型式见下图：

注：顶板的设计计算参阅 矩形常压容器设计 - (2)顶板计算及软件。

注：底板的设计计算参阅 矩形常压容器设计 - (3)底板设计计算。

B型容器的壁板计算时，按四边简支（顶边加固件起到简支作用），承受介质静压力的三角形载荷的矩形板计算。

由于标准中查取应力系数α和挠度系数β的图表限制边长比[0.1, 5]，故软件也限制壁板边长比范围[0.1, 5]。

顶边加固件一般采用角钢，其规格不应小于∠50×50×5，mm。

02数据输入

选择B型菜单，输入名称（不能和已有的计算项重复，同一份计算文件里的计算项名称不能重复），添加到当前计算（可以无限添加计算项）。

已经添加的计算项，双击名称可以修改。

B型容器的壁板输入数据如下所示：

a) 设计参数 👇

壁板数量：用于计算表面积、重量，出BOM清单时也会用到，不影响强度及挠度计算。

对于一个矩形容器，壁板数量应为偶数。一个矩形容器有四个壁板，一次只能计算相对应的两块壁板。

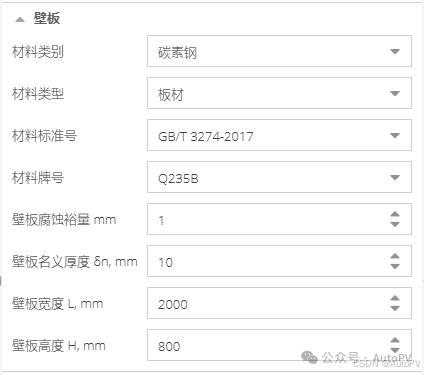

b) 壁板数据 👇

材料类别、材料类型、材料标准号和材料牌号有级联关系，从上向下依次选择。

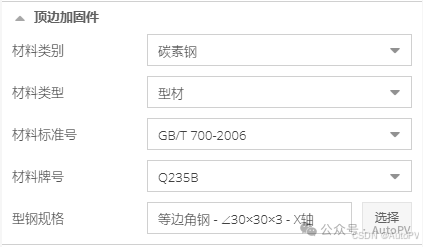

c) 顶边加固件数据 👇

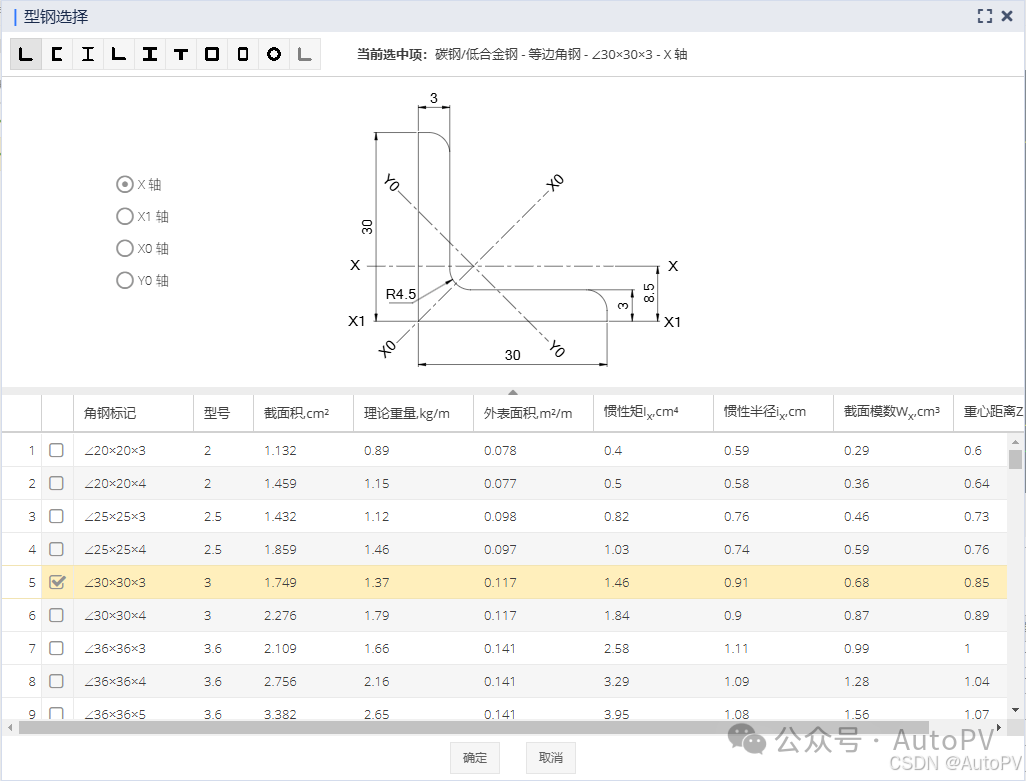

d) 型钢选择界面 👇

型钢支持等边角钢、槽钢、工字钢、不等边角钢、H型钢、T型钢、矩形型钢、方形型钢、圆形型钢及不锈钢等边角钢，支持选择放置方位（轴）。

03实时计算结果

实时计算：任何输入项的修改都会触发重新计算，以确保计算结果实时呈现。

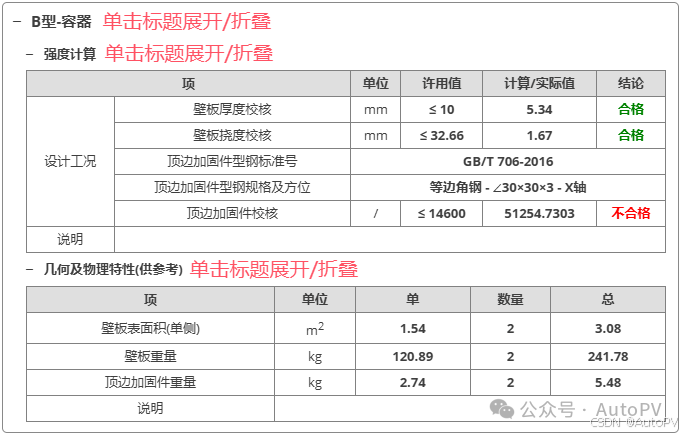

1、计算结果

2、合格判定

合格：绿色，合格项。

不合格：红色，不合格项。

04计算书

公网只支持下载PDF格式计算书，私有部署实例支持Word计算书下载。

计算书支持中文及英文两种语言。

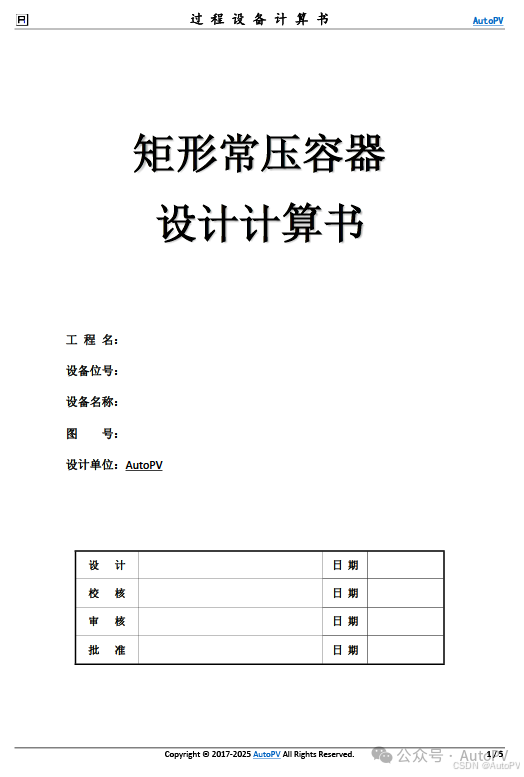

1、封面

设计单位：默认 AutoPV，当用户在个人资料里填写了公司名称时，取该名称。

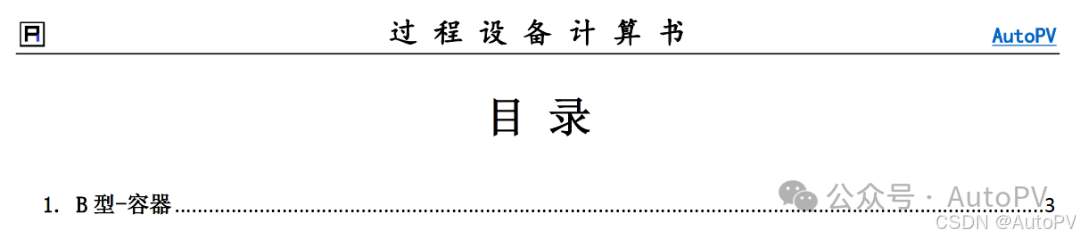

2、目录

目录根据计算项自动生成，支持单击跳转。

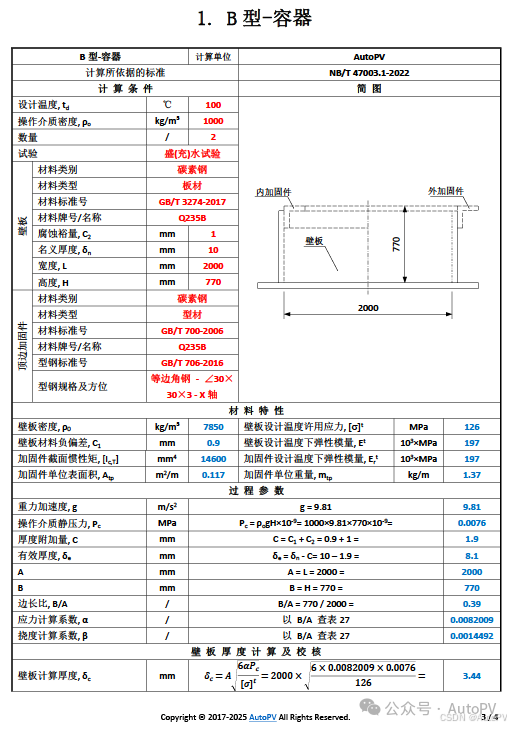

3、B型容器壁板计算书

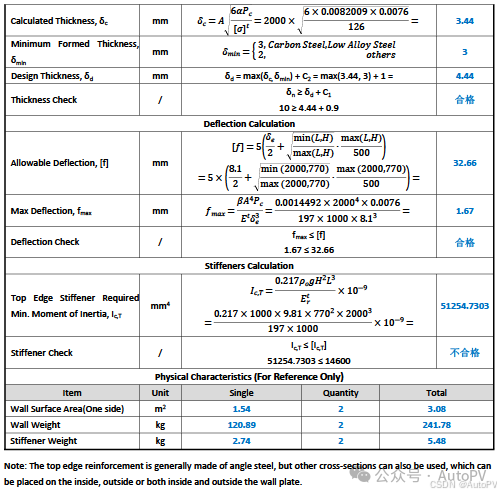

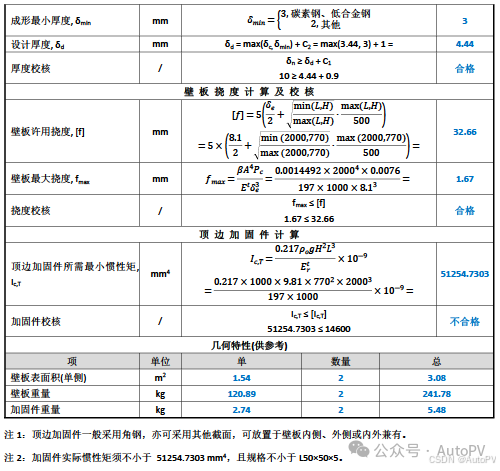

👆 说明：红色为输入项，蓝色为程序生成的数据。计算内容包括：壁板厚度计算及校核，壁板挠度计算及校核，表面积、重量等几何数据。

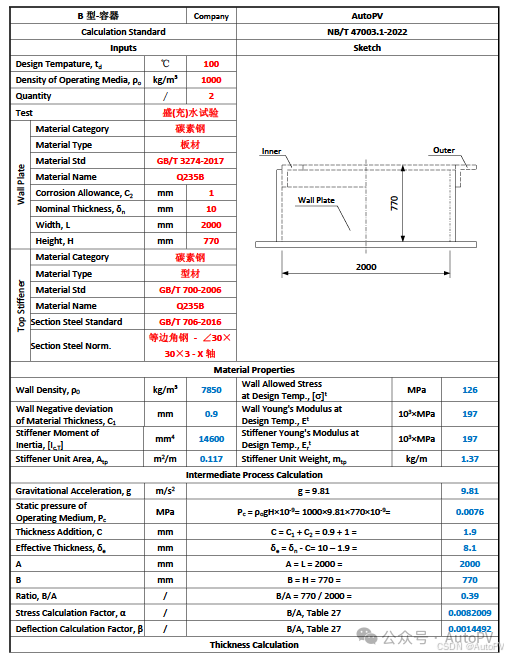

4、英文计算书

05软件如何使用

AutoPV采用B/S(浏览器/服务器)+C/S(客户端/服务器)架构，全部数据存储在服务器，用户无需安装，浏览器就可随时随地使用。

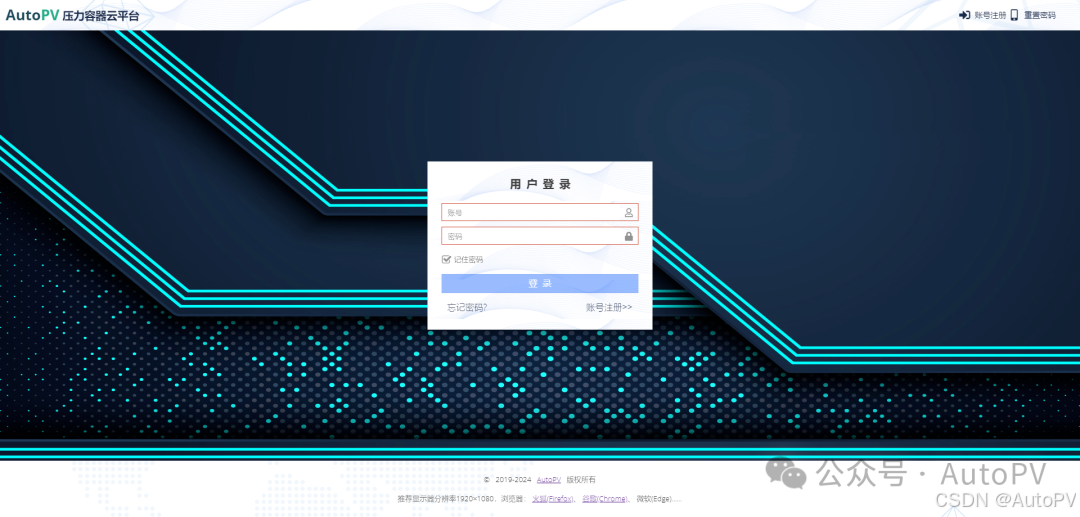

电脑浏览器访问 autopv.cn - 立即体验，没有账号的话用手机号注册。

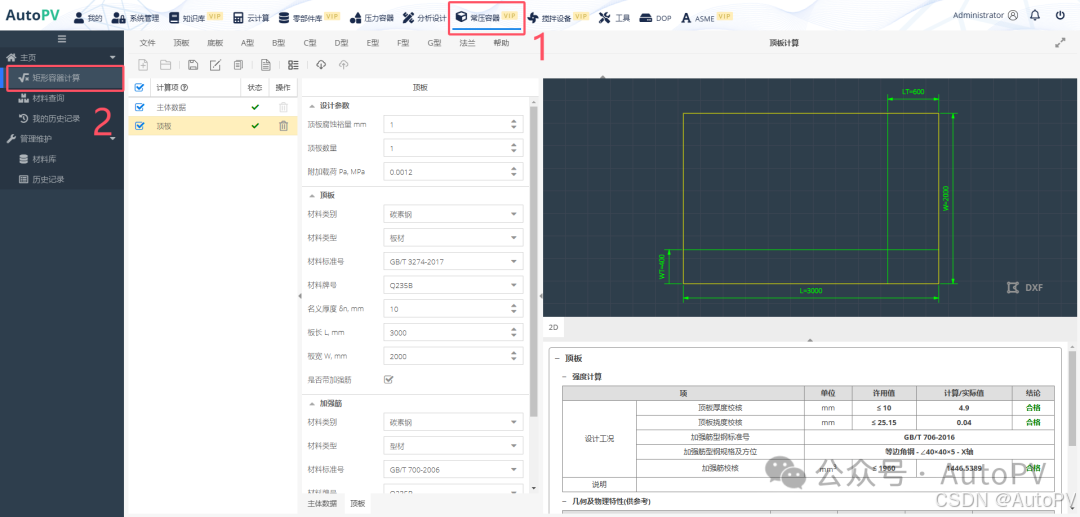

单击顶部 [常压容器] 菜单 👇

无法访问的用户，可以：

■ 将 autopv.cn 域名加入网络白名单，或者

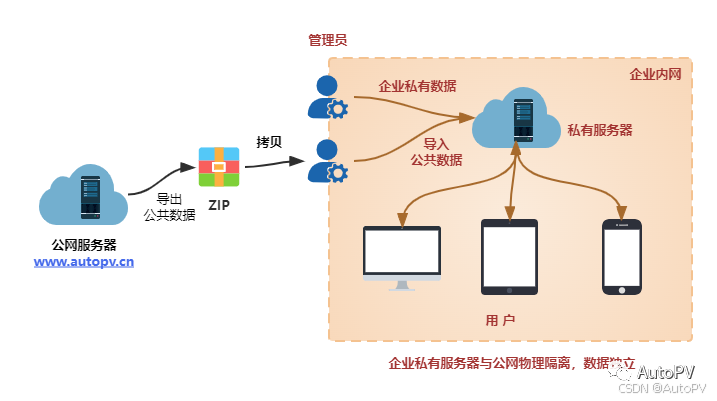

■ 企业内网私有部署：
