一、天线效应

1、为什么会有天线效应

        在芯片制造过程中，有一步叫做 “等离子刻蚀”，整个环境里充满了高能带电粒子（等离子体）。

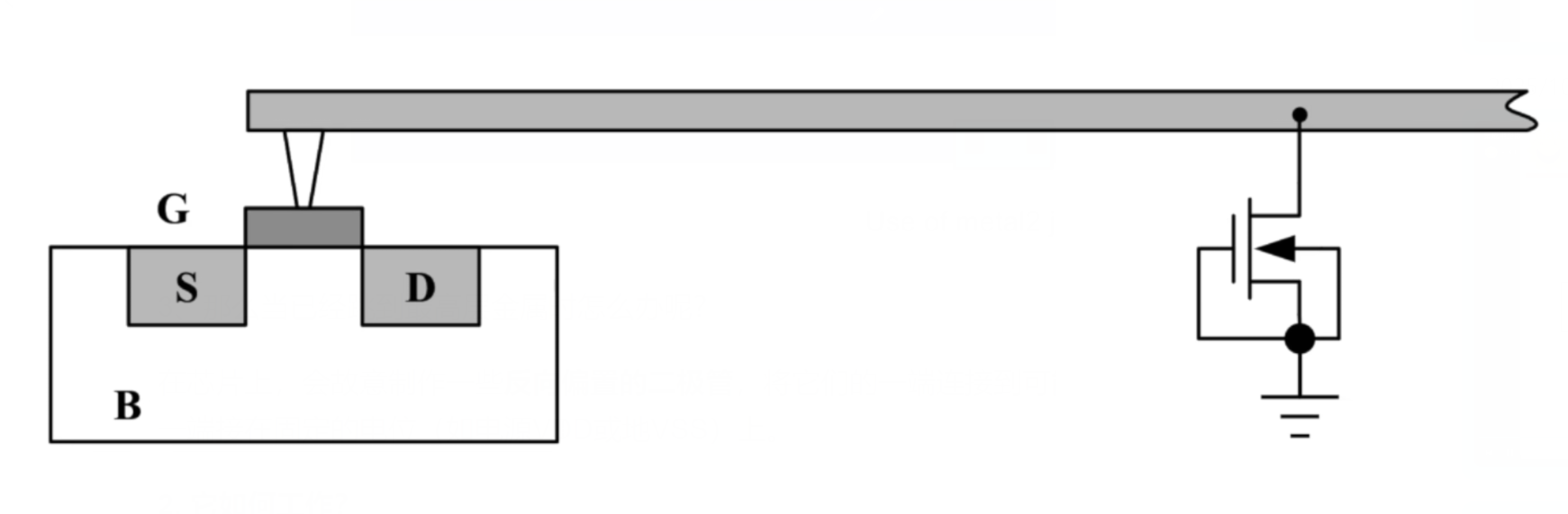

        在制造过程的中间阶段，一根长长的金属线（M1）已经刻蚀好了，但它下方的栅氧（Gate Oxide）还暴露着，并且它上方的金属层（M2）还没有连接上去，这根长长的金属线，就像一根“天线”，在等离子体环境中会不断地收集、积累电荷。

        积累的电荷会寻找一个释放的路径，它们会涌向这根金属线唯一连接的器件——MOS管的栅极，栅极下面是一层极薄（几个原子厚度）的栅氧，它就是一个非常完美的电容器，当积累的电荷电压足够高时，会击穿这层薄薄的栅氧，造成永久性的、不可修复的损伤。

2、解决方案

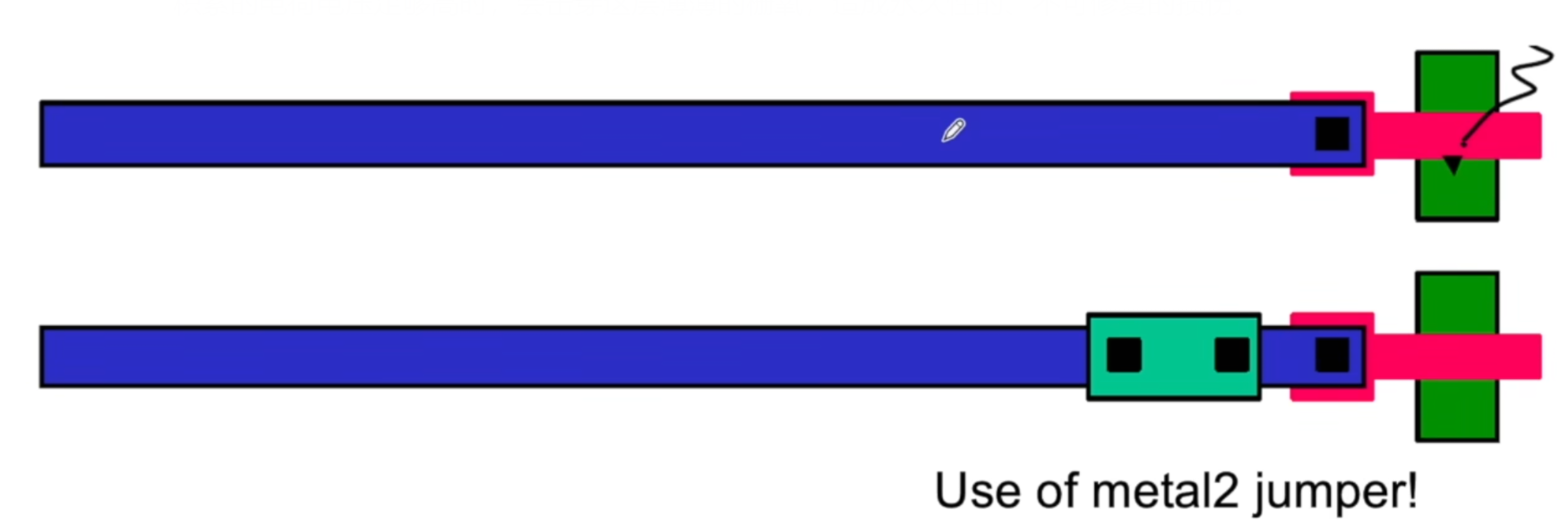

        把这根长线在中间切断，然后通过一个 通孔（Via） 连接到更高层的金属（M2）上，再从M2跳回来，继续连接（不让任何一根金属线长得足以成为一根有效的天线）

3、那么当已经跳到最高层金属时怎么办呢？

        在芯片上，会故意制作一些反向偏置的二极管（二极管的反向击穿特性），将它们的一端连接到可能成为天线的金属线上，另一端接在固定的电位，电源VDD或地VSS上。

        正常电路工作时：这个二极管处于反向偏置状态，相当于一个极高的电阻（>1MΩ），对电路功能完全没有影响，就像不存在一样。

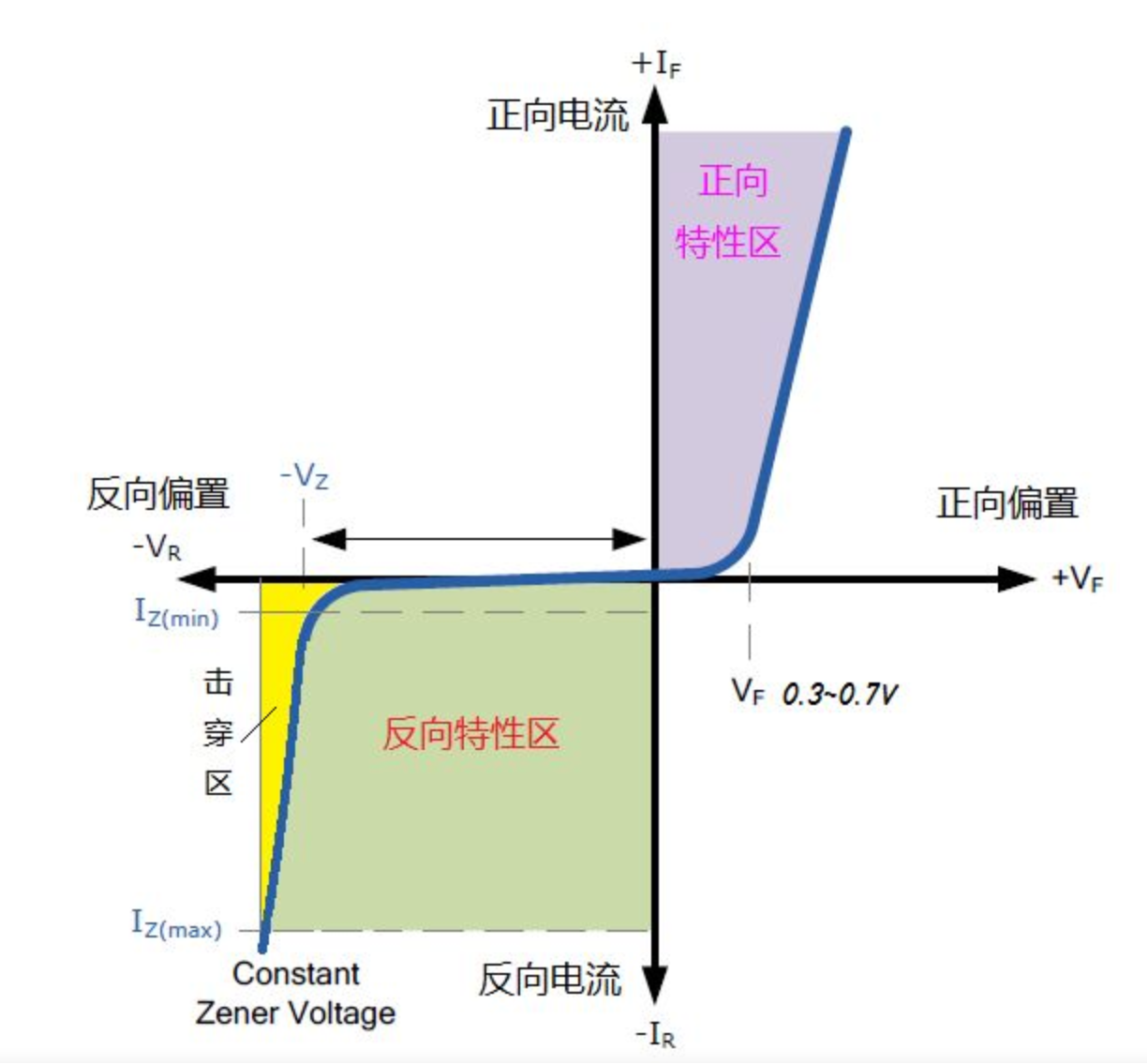

        制造过程中电荷积累时：当天线上的电压升高到超过这个二极管的反向击穿电压时，二极管会瞬间从“绝缘体”变为“导体”。

        泄放电荷：积累的电荷会通过这个击穿的二极管形成的通道，泄放到电源或地线上，从而保护了脆弱的栅氧。这个击穿过程在控制得当的情况下是可恢复的（齐纳击穿或雪崩击穿），不会损坏二极管本身。

4、DFM相关思考

        天线规则检查（ARC）：计算与栅极相连的金属线在每一层制造完成时的累积面积，并与阈值比较进行跳线

# 一个简化的规则文件内部表示
AntennaRule = {
    "process_order": ["POLY", "M1", "VIA1", "M2", "VIA2", "M3"], # 工艺步骤顺序
    "layer_gate_oxide": { # 定义栅氧层
        "layer": "GATE",
        "thickness": "1.8nm" # 用于计算电容和击穿电压
    },
    "charge_collecting_layers": ["POLY", "M1", "M2", "M3"], # 哪些层会收集电荷
    "ratio_rules": {
        "default": 400.0, # 默认面积比阈值
        "M1_to_GATE": 300.0, # 特定层到栅极的阈值
        "with_jumper": 1000.0 # 有跳线时的宽松规则
    }
}

ps：是否可视，分层highligh违规网络？

二、软连接

1、什么是软连接

       由于芯片衬底电位在瞬时大电流下发生浮动，导致晶体管的源/漏区与衬底之间的寄生二极管被正偏，从而使本应隔离的电路节点之间形成了一条非预期的、高阻的导电通路。

2、什么情况下、以及为什么会发生软连接

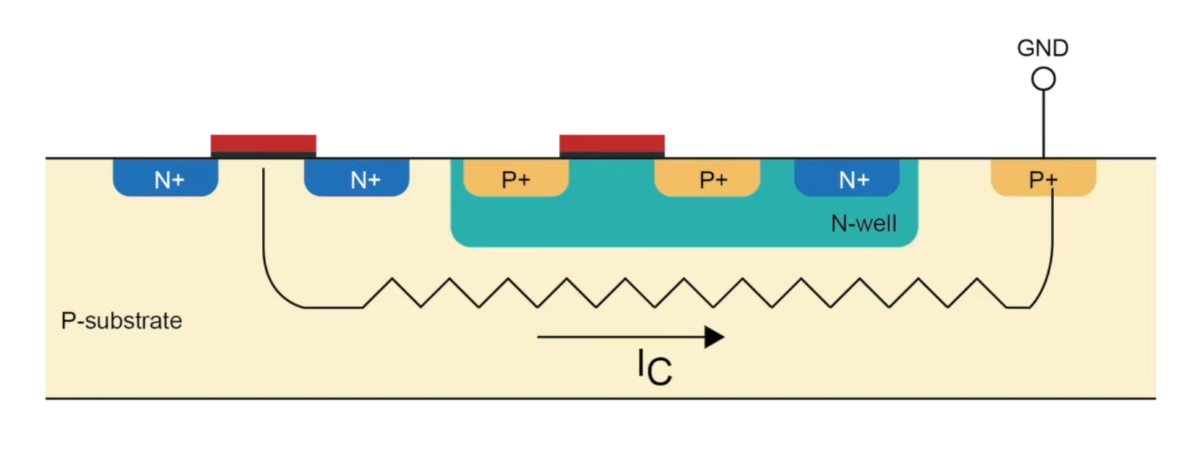

        MOS管的PN之间天然存在着寄生二极管，且衬底本身不是理想导体，他存在寄生电阻；当电路稳定工作时，衬底通过衬底接触孔与固定电位（VDD/VSS）连接，所有寄生二极管都处于反向偏置状态，相当于断开；当芯片内部发生一个瞬时的大电流事件时（大量数字门电路同时开关/同步开关噪声/反相器），如果衬底接触孔数量不足或分布不均，这个大电流流过衬底的寄生电阻时，就会根据欧姆定律 V = I * R，在衬底内部产生一个显著的瞬时电压降。

       假设某个区域的衬底电位被抬高了0.7V，此时NMOS管的源极刚好是低电位（0V）,那么就会导致PN结的正偏

3、怎么解决软连接问题

解决方案的核心就是：确保衬底电位在任何瞬时情况下都保持稳定。

增加衬底接触孔的数量和密度（比如DRC检查）：

• 这是最根本的解决方法，不能只在角落和边缘放置衬底接触，必须在标准单元行之间，乃至在大型电路模块的内部，均匀、密集地分布衬底接触（N阱中也是）。

• 规则： 设计规则会明确规定 “最大衬底接触间距” 。例如，要求任何晶体管到最近的衬底接触的距离不能超过XX微米。

4、DFM相关思考

      电气规则检查和可靠性检查工具会专门有一项规则，用于检查衬底接触的密度和最大距离。那我们的DFM软件能做什么呢？

• 可视化衬底电位分布： 通过仿真，以热力图的形式显示在瞬态电流事件下，芯片各处的衬底电位浮动情况，直观地找出高风险区域。

• 自动标记“孤岛”器件： 自动识别出那些距离任何衬底接触都太远的晶体管

• 提供自动修复建议： 建议或自动在空白区域插入额外的衬底接触孔，以满足密度规则
