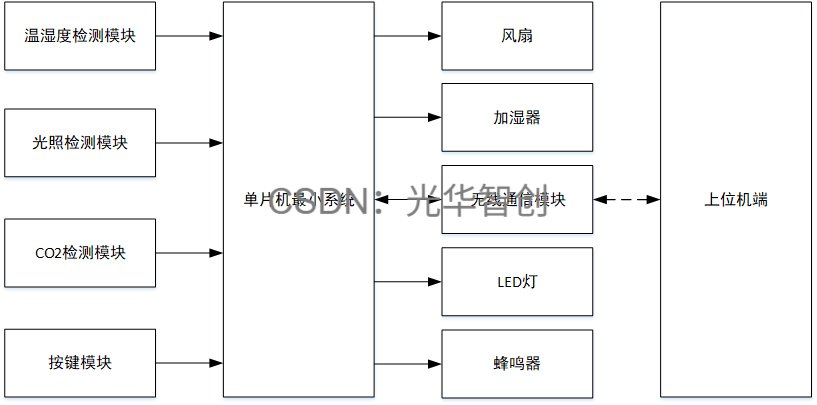

一.系统概述

系统实现了对室内环境数据的监测和控制，主要功能模块及控制逻辑如下：

1. 温湿度传感器模块
   • 实时采集室内温湿度数据。
   • 在自动模式下，当温度超出预设阈值时，启动风扇以降低温度；当湿度超出预设阈值时，启动加湿器以调节湿度。

2. CO2传感器模块
   • 实时监测室内CO2浓度。
   • 当CO2浓度超过设定阈值时，触发蜂鸣器报警，提示需要通风或采取其他措施。

3. 光照传感器模块
   • 实时获取室内光照强度。
   • 在自动模式下，当光照不足（低于设定阈值）时，自动开启LED灯。

4. 无线通信模块
   • 将各项环境数据通过无线通信模块上传到PC端，实现远程监控和数据显示。

5. PC端控制按钮
   • 在PC端设定各参数阈值，并可选择自动或手动控制模式。
   • 在手动模式下，通过PC端设计的控制按钮实现对风扇、加湿器、LED灯等调节装置的远程开关控制。

二.电路设计

电路图采用Altium Designer进行设计：

1. 系统以STM32F103C8T6单片机作为主控，构成整个电路的最小系统核心；
2. 利用MQ-135模块检测CO2浓度，将模块的模拟输出端直接连接至单片机的模拟输入端；
3. DHT11传感器用于温湿度检测，通过one-wire总线与单片机的GPIO口进行连接；
4. 采用光敏电阻模块来检测光照强度，其模拟输出端与单片机的模拟输入端相连；
5. 通过ESP8266-01S模块，将采集到的数据经UART串口上传到上位机；
6. 系统采用有源蜂鸣器实现报警功能，通过NPN三极管对蜂鸣器进行驱动。

三.程序设计

#include “sys.h”
#include “delay.h”
#include “adc.h”
#include “math.h”
#include “key.h”
#include “OLED_I2C.h”
#include “Beep_Led_Relay.h”
#include “Control_Report_To_Police.h”

int main(void)
{

NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);//设置中断优先级分组为组2：2位抢占优先级，2位响应优先级
delay_init();	    	 //延时函数初始化
Beep_init();
Beep=1;//蜂鸣器初始化   系统上电后先让蜂鸣器停止叫
uart_init(9600);
OLED_Init();            //OLED初始?
Relay_init();						//PB8
Adc_Init();             //PA1  光照
Adc_Init2();       		 	//PB0  二氧化碳
while(DHT11_Init()){}    //PA12
OLED_CLS();              //OLED清屏
Usart2_Init(115200);	 				//串口初始化为115200
if(esp8266_start_trans()){}
while(1)
{
 OLED_Display_Cotrol(); //显示控制函数
}

}

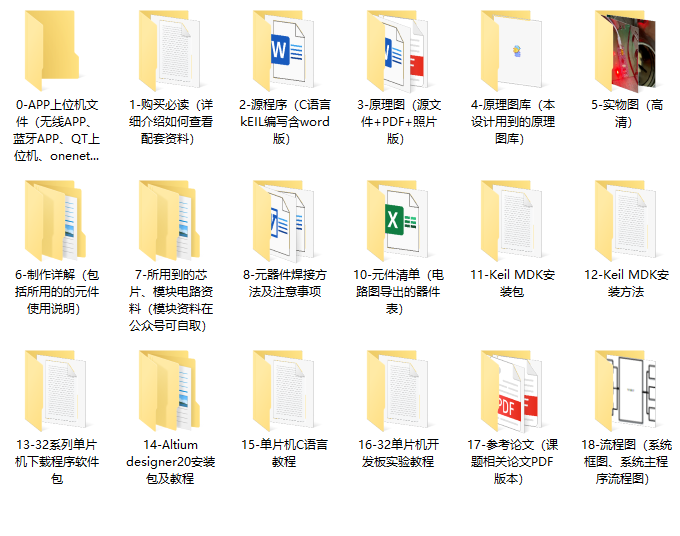

四.资料内容

24-32-110
