龙迅LT8918L 芯片简介:Dual-Port LVDS to MIPI DSI/CSI-2 Bridge
LT8918L是龙迅半导体推出的一款高性能桥接芯片,支持双端口LVDS与MIPI DSI/CSI-2信号转换,最高支持1080P60Hz分辨率。该芯片符合多项行业标准,单1.8V供电,采用QFN64封装,工作温度范围-40℃至+85℃,适用于移动设备、影像设备和车载系统等领域。核心功能包括LVDS接收、MIPI DSI/CSI-2发射,总带宽最高6Gb/s,满足高清视频传输需求。
·
一、核心功能与技术参数
(一)LVDS 接收器(单 / 双端口)
- 兼容性:符合 VESA 和 JEIDA 标准,支持 1-2 个可配置端口,每个端口含 1 条时钟通道及最多 5 条数据通道。
- 性能指标:最高支持 1080P 60Hz 分辨率,输入色深涵盖 6 位、8 位、10 位,且支持输入去扩频(De-SSC,30kHz±5%)。
(二)MIPI DSI 发射器(单端口)
- 合规性:兼容 DCS1.02、D-PHY1.1 及 DSI1.02 标准。
- 通道与速率:含 1 条时钟通道和 1-4 条可配置数据通道,每条数据通道速率为 80Mb/s-1.5Gb/s。
- 视频支持:最高 1080P 60Hz 分辨率,支持非突发(Non-Burst)和突发(Burst)两种视频模式,仅兼容 RGB888 视频格式。
(三)MIPI CSI-2 发射器(单端口)
- 合规性:兼容 D-PHY1.1 及 CSI-2 1.0 标准。
- 通道与速率:配置同 DSI 发射器,1 条时钟通道 + 1-4 条数据通道,单通道速率 80Mb/s-1.5Gb/s。
- 视频支持:最高 1080P 60Hz 分辨率,支持 RGB888、8 位 YUV422 两种视频格式。
(四)其他关键特性
- 供电与控制:单 1.8V 供电,支持 100KHz I2C 从机模式。
- 时钟与封装:需外部 25MHz 晶体参考时钟;采用 7.5mm×7.5mm QFN64 封装,符合 RoHS 标准。
- 工作温度:-40℃至 + 85℃,适配多场景环境。
二、产品概述

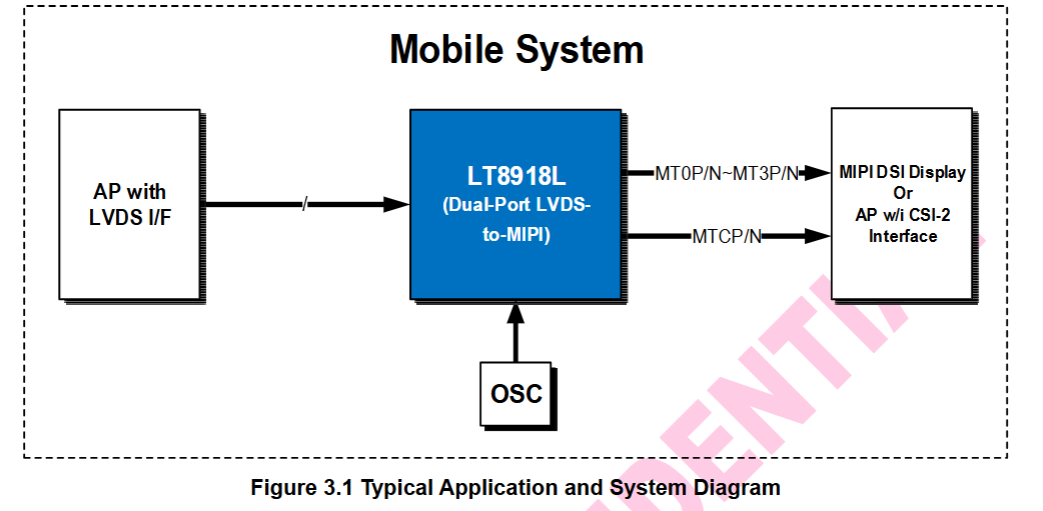

LT8918L 是龙迅半导体(Lontium Semiconductor)推出的高性能桥接芯片,核心功能为实现 “双端口 LVDS” 与 “MIPI DSI/CSI-2” 之间的信号转换,作为应用处理器(AP)与移动显示面板、摄像头之间的连接桥梁。
其工作原理为:先对输入的 LVDS 数据进行解串处理,解码数据包后,将格式化的视频数据流转换为 MIPI DSI 或 CSI-2 信号输出。其中,MIPI 发射器总带宽最高可达 6Gb/s(基于 4 条 1.5Gb/s 数据通道),满足高清视频传输需求。
三、典型应用场景
- 移动系统:智能手机(Cellular handsets)、平板电脑(Tablet PC)、笔记本电脑(Notebook PC)。
- 影像设备:数码摄像机(Digital video cameras)、数码单反相机(Digital still cameras)。
- 车载领域:车载显示系统、车载摄像头系统(Car Display and Camera System)。
四、订购信息
| 型号 | 工作温度范围 | 封装 | 包装方式 | 最小包装数量(MPQ) |
|---|---|---|---|---|
| LT8918L | -40℃至 + 85℃ | QFN64(7.5mm×7.5mm) | 托盘(Tray) | 2600 片 |
