数据

1. 志丹县DEM；

2. 流域出口断面Excel文件。

任务：

（1）下载并安装Arc Hydro，下载网址链接如下：

https://www.esri.com/en-us/industries/water-resources/arc-hydro/downloads?rsource=https%3A%2F%2Fdownloads.esri.com%2Farchydro%2Farchydro%2FSetup%2FArcMap%2F#arc-hydro-for-arcmap；

（2）利用Arc Hydro提取给定坐标点（流域出口断面Excel文件）对应的流域，具体操作可以参考：https://blog.csdn.net/weixin_43012724/article/details/115765181

（3）计算流域面积和河流长度。

解题思路：

本实验的核心时进行水文分析，首先对DEM进行修复，然后进行填洼处理、计算流向、流量等，并在属性表中计算流域面积和河流长度

实验过程：

1.提取流域

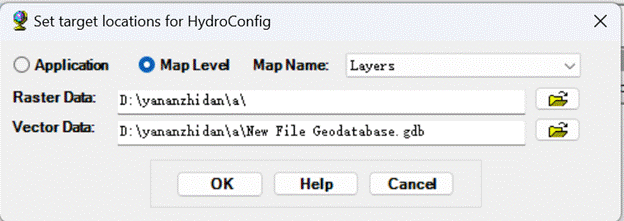

在自定义中勾选Arc Hydro Tools工具箱，ApUtilities > Set Target Locations > HydroConfig，进行以下设置，如图所示：

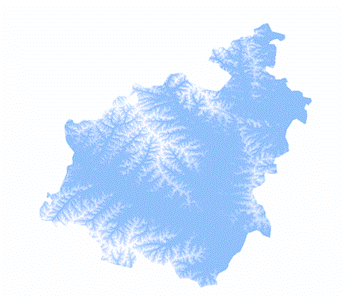

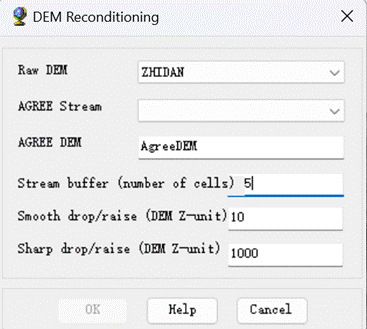

Terrain Preprocessing > DEM Reconditioning，对初始DEM进行修复，如图所示：

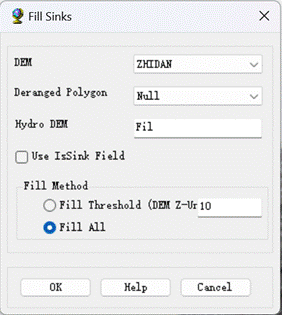

Arc Hydro Tools > Terrain Preprocessing > DEM Manipulation > Fill Sinks，如图所示：

Arc Hydro Tools > Terrain Preprocessing > Flow Direction，如图所示：

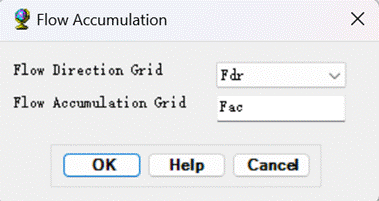

Arc Hydro Tools > Terrain Preprocessing > Flow Accumulation，如图所示：

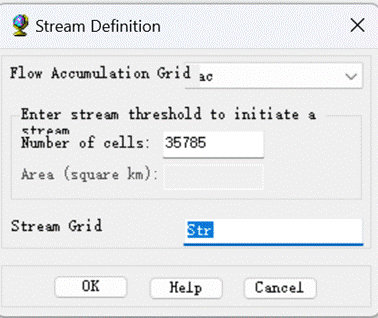

Arc Hydro Tools > Terrain Preprocessing > Stream Definition，如图所示：

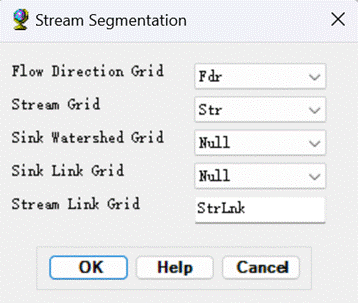

Arc Hydro Tools > Terrain Preprocessing > Stream Segmentation，如图所示：

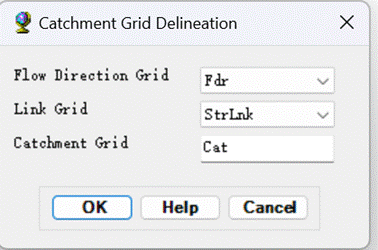

Arc Hydro Tools > Terrain Preprocessing > Catchment Gird Delineation，如图所示：

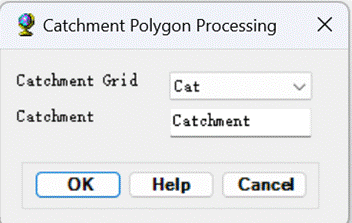

Arc Hydro Tools > Terrain Preprocessing > Catchment Polygon Processing，如图所示：

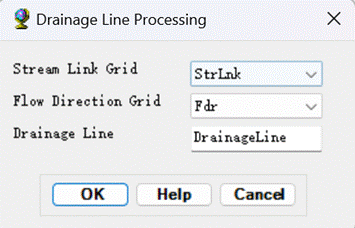

Arc Hydro Tools > Terrain Preprocessing > Drainage Line Processing，如图所示：

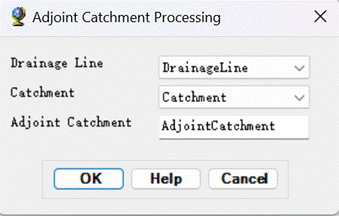

Arc Hydro Tools > Terrain Preprocessing > Adjoint Catchment Processing，如图所示：

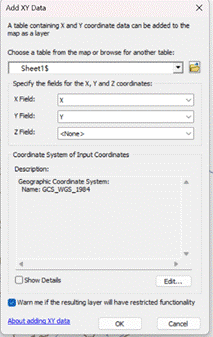

添加XY数据，File > Add Data > Add XY Data，如图所示：

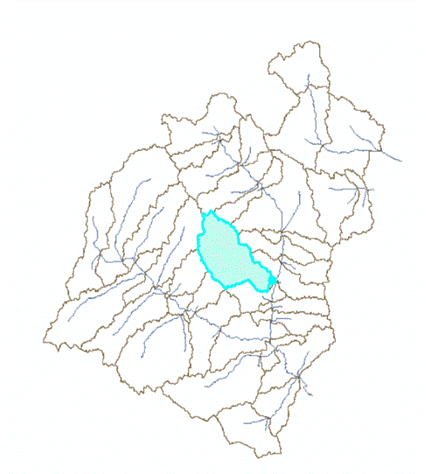

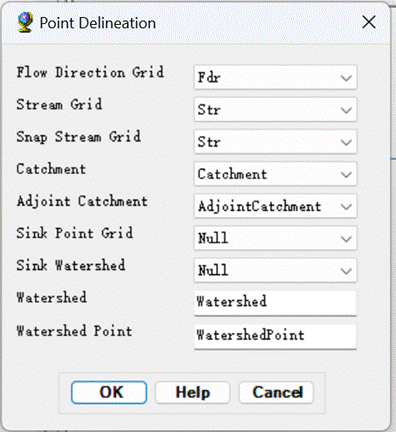

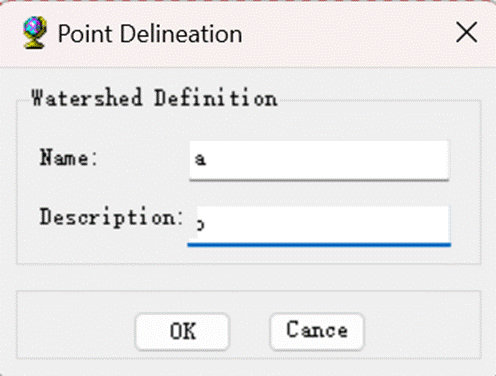

选择距离站点最近的河道点出流域出口，如图所示：

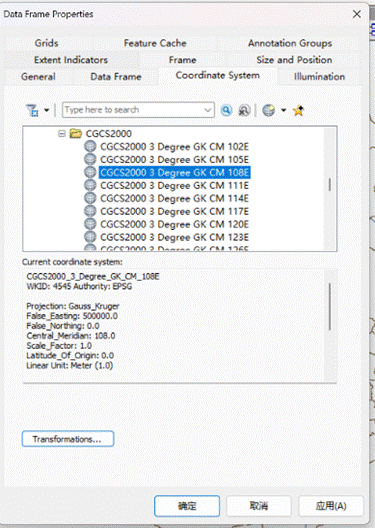

对整个数据框添加投影，如图所示:

2.计算流域面积和和河流长度

流域面积：

河流长度：

三、实验结果

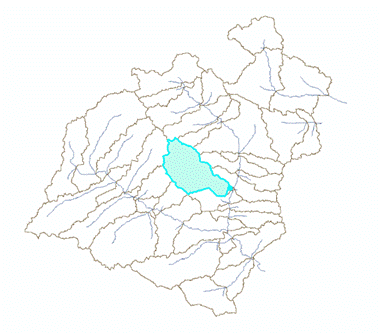

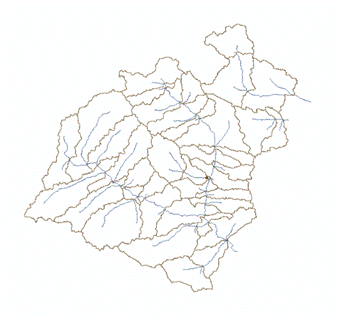

流域边界图：

指定区域流域面积和河流长度：

流域面积	134.168105平方千米

河流名称	河流长度
洛河	65.7341千米
周河	56.2289千米
长尾河	10.1137千米
杏子河	36.0789千米
