如何把芯片程序读取出来

重要声明：

#凯基迪科技#提示以下内容仅用于技术研究、知识普及和知识产权保护目的。请确保您的操作在合法合规的范围内进行，例如对您自己拥有完全知识产权的芯片进行恢复或研究。

一、芯片程序提取复制的核心概念

简单来说，这个过程就是将存储在芯片非易失性存储器（如Flash, EEPROM, Mask ROM等）中的二进制代码（机器码）读取出来，并能够将其再次写入到另一个同型号的芯片中，使其功能完全一致。

---

二、常用方法概述（从易到难）

提取方法的难度和可行性主要取决于芯片的类型、封装、以及制造商设置的保护机制。

1. 软件提取法（最简单）

这种方法适用于系统本身提供了访问存储介质的接口。

适用场景：带有操作系统的设备（如路由器、手机）、可通过标准协议（如USB）连接的设备。方法：

（1）通过调试接口：通过ADB（Android Debug Bridge）、SSH（Secure Shell）、串口（UART）等登录到设备系统，使用`dd`、`cat`等命令直接将存储芯片的镜像文件拷贝出来。

（2）官方固件升级包：直接从厂商官网下载固件升级包（`.bin`, `.img`, `.ota` 等文件），这些文件很多时候就是完整的或可解包的固件镜像。

（3）利用漏洞：利用设备的安全漏洞获取高级权限，从而访问和导出固件。

优点：无需物理接触芯片，成本低，简单快捷。

缺点：严重依赖系统开放的功能和接口，大多数消费级产品会关闭这些接口以防止随意访问。

2. 调试接口提取法（最常见的技术手段）

许多芯片（特别是MCU和MPU）都设计有标准的调试接口，用于编程和调试。

常见接口：

* JTAG：联合测试行动组接口，是最经典、最强大的硬件调试接口。可以访问CPU寄存器、内存和存储空间。

* SWD：串行线调试，是ARM Cortex系列芯片常用的两线制调试协议，是JTAG的简化版。

* ISP：在系统编程，通常通过UART、SPI等接口配合bootloader进行编程。

方法：

（1）找到电路板上的JTAG/SWD接口（通常是一排测试点）。

（2）使用硬件调试器（如J-Link, ST-Link, USBasp，以及开源的FT2232H模块、Bus Pirate等）连接电脑和芯片。

（3） 使用配套软件（如OpenOCD, PyOCD）或IDE（Keil, IAR）来读取芯片的Flash内存内容，并保存为二进制文件或Hex文件。

优点：标准化方法，速度快，可靠性高。

缺点：保护熔丝（Security Fuse）是最大的障碍。一旦芯片设置了读保护（Read Protection Lock），通过调试接口读取到的将是全0、全F或乱码，无法获取真实代码。

3. 直接读取法（硬件攻击）

当调试接口被锁死，或者芯片本身没有外部调试接口时，就需要直接对存储单元进行操作。

方法：

（1） 解焊：使用热风枪将存储芯片（如SPI Flash、并行NOR Flash、MCU内部的Flash）从电路板上取下来。

（2）编程器读取：将取下的芯片放入专用的芯片编程器（通用编程器如Xeltek, 或TL866系列；或针对特定芯片的编程器）的座槽中。

（3） 读取和保存：在编程器软件中选择正确的芯片型号，执行“读取”操作，并将数据保存到文件中。

优点：直接有效，是提取独立存储芯片的黄金标准。

缺点：

* 对MCU无效：对于现代微控制器（MCU），程序是存储在芯片内部的Flash中，且加密锁死。直接读取MCU引脚是读不到数据的，因为内部总线访问已被阻断。

* 物理损伤风险：操作需要一定的焊接技术，可能损坏芯片或PCB。

4. 高级物理攻击法（极难且昂贵）

这是破解高端安全芯片（如智能卡、加密狗、游戏机主芯片）的方法，通常需要国家级实验室的资源。

方法：

（1）侧信道攻击：通过分析芯片运行时的功耗、电磁辐射、时序等信息来推断出密钥或数据。

（2）故障注入攻击：通过激光、电压毛刺、时钟 glitch 等手段在芯片运行时引入错误，从而绕过安全保护机制。

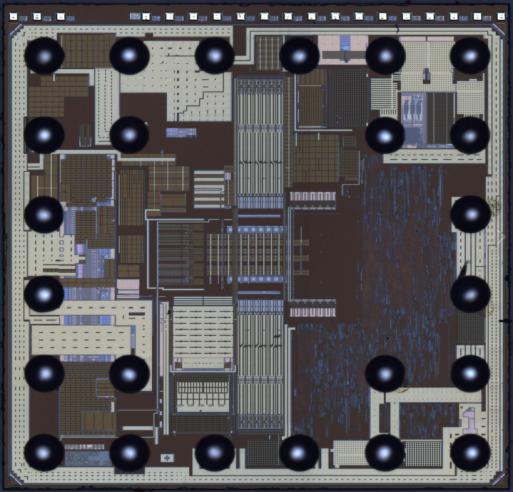

（3）微探测：**开盖（Decapping）**，使用强酸溶解芯片表面的环氧树脂封装，暴露硅晶粒。然后在电子显微镜下，用极细的微探针直接读取内部存储单元（如SRAM、Flash）的状态。

（4）聚焦离子束：使用FIB工作站修改芯片内部电路，断开保护熔丝或直接连接测试电路。

优点：理论上可以破解几乎所有芯片。

缺点：

* 需要极其专业的设备（FIB、SEM等），成本高达数百万甚至上千万元。

* 需要深厚的半导体物理、密码学和逆向工程知识。

* 过程不可逆，会彻底破坏芯片。

---

四、复制流程

提取出二进制文件（.bin）后，复制就相对简单了：

1. 获取空白芯片：

准备一个同型号的、未编程的或已擦除的目标芯片。

2. 写入程序：

（1）如果原芯片保护机制不强（或已被解除），使用原提取方法的逆过程进行写入。例如，用编程器将.bin文件写入到新的SPI Flash中；或用调试器通过SWD接口写入新的MCU。

（2）重要提示：如果原MCU设置了读保护，你提取出的数据是无效的，即使写入到新芯片也无法工作。

3. 验证：

将新芯片焊回电路板，上电测试功能是否与原芯片一致。
