一起学习simplis

BUCK电路的相关计算参数如下：

输入电压：12V

输出电压：3.3V

输出额定电流：Io=5A

输出电压纹波：Vpp=50mV

输出电流纹波：di=500mA

开关频率：f=300kHZ

假设器件都是理想的

器件计算：

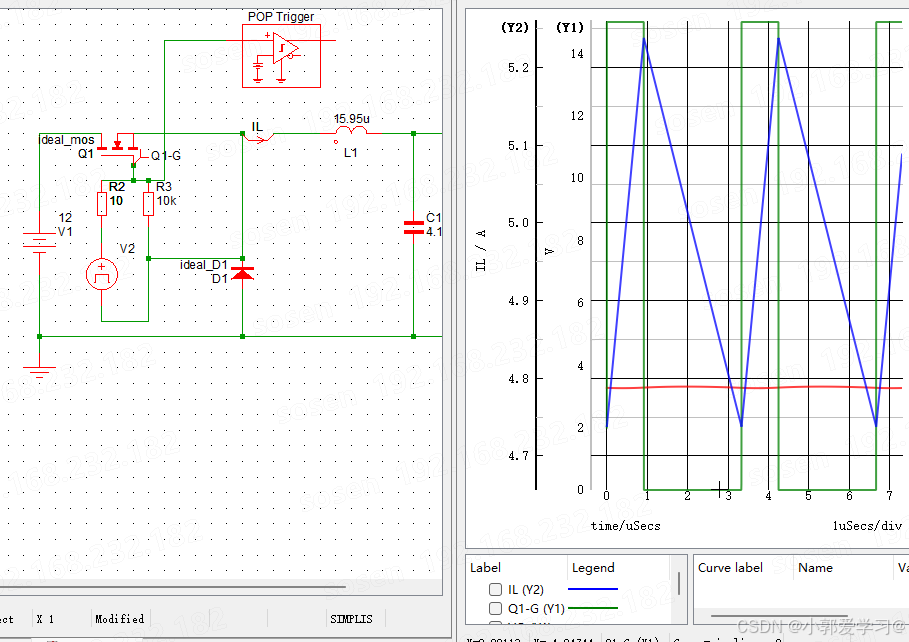

在simplis搭建仿真电路如下：

R2是栅极驱动电阻，R3是下拉电阻，当mosfet关断的时候进行泄放电荷。

mosfet的参数设置，栅极驱动电压门限2.5V

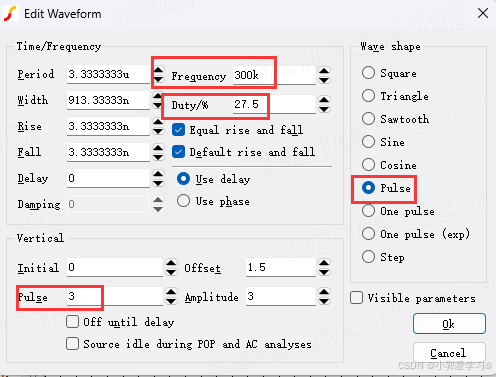

双击V2，波形发生器的设置

开关频率，占空比设置

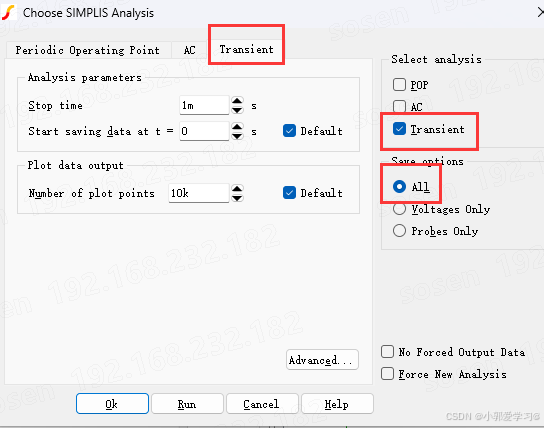

放置好探头后，进行暂态仿真

瞬态仿真波形如下：

展开图

    在上电瞬间，输出端电容电压为零的时候，会有一个极大的瞬间大电流对电容进行充电，电容越大，这个瞬间电流也就越大，持续时间也就越长，这样会造成输出电压过冲

POP分析

   周期性工作点 (POP) 分析是一种独特的分析模式，可快速找到周期性开关系统的稳态工作波形。为了让 POP 分析找到稳态工作点，SIMPLIS需要知道原理图上的哪个节点代表最低周期频率，然后使用POP 触发器连接至最低周期频率节点。一般来说，储能元件上都可以表现出最低周期频率，所以下图的POP触发器可以连接在任何储能元件上。也可以连接在PWM调制器中的产生波形发生器上。

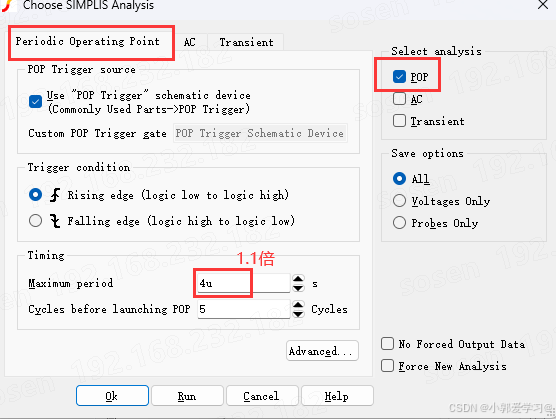

POP分析界面设置

  其中的Maximum period中参数必须大于开关周期但是建议不要大于开关周期的两倍，在这里设置为开关周期的1.1倍

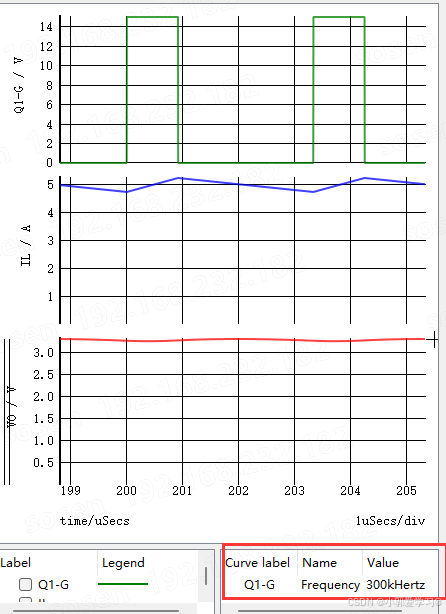

POP仿真结果如下

展开图：

   测量的数据对比我们之前的设计要求，都能符合，设计达标。第一个简单的Buck电路仿真设计完成，一起慢慢的探究Simplis更强大的功能。

# 单片机 # 嵌入式硬件 # 硬件工程 # 硬件架构
