DAPLink上位机V0.0.19！自制多款芯片的读写保护烧录算法~

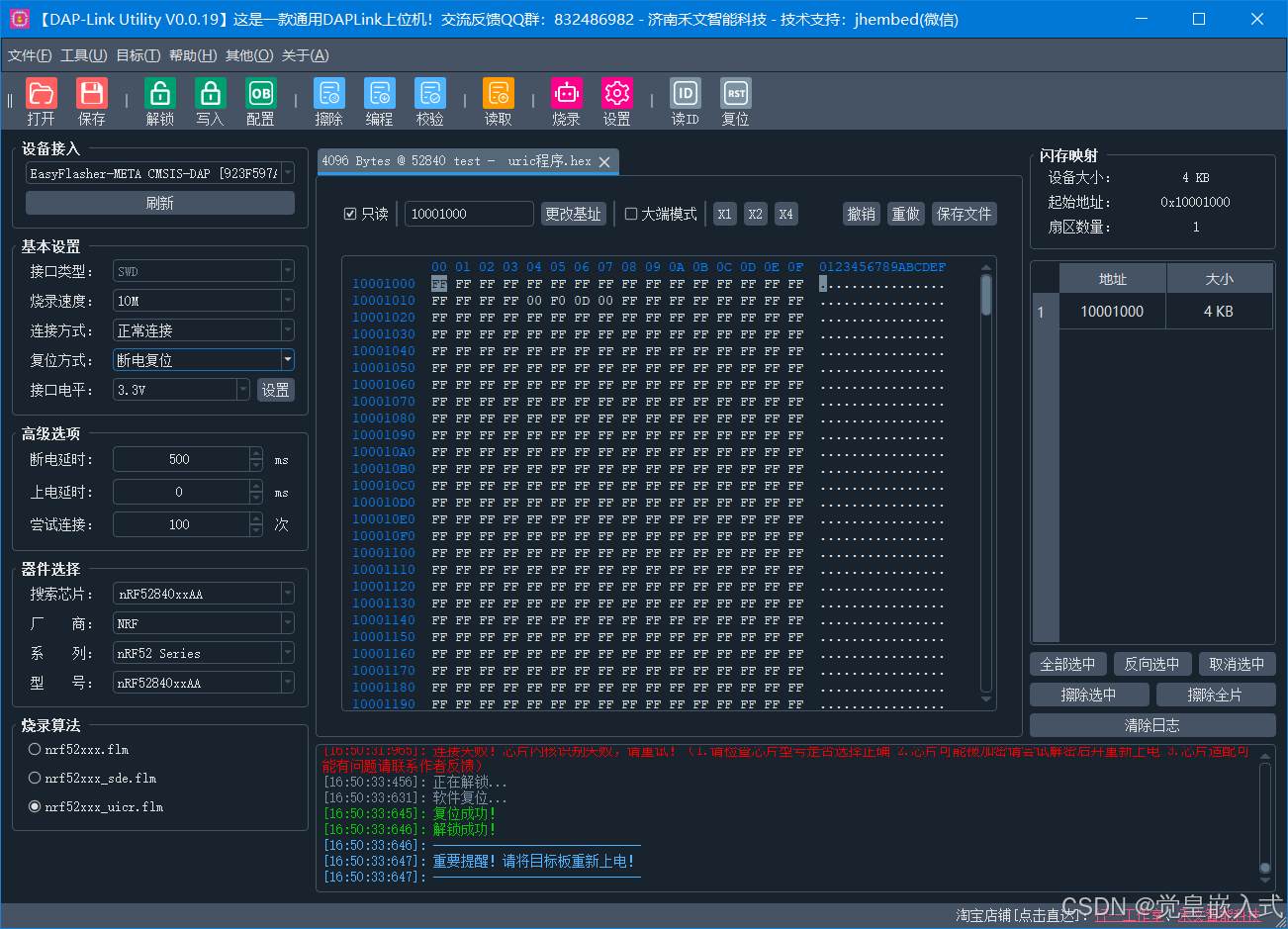

上位机升级内容

交流Q群：832486982，软件在群文件中。

本次升级上位机版本至0.0.19版本，此次升级内容较多，利用了DAPLink的厂商自定义命令，实现了三个亮点功能：上电复位、断电复位、固件升级，实现的协议开放，个人开发者制作DAPLink时可根据标准协议自行实现。示例代码可在群文件中下载，由于篇幅原因在这里就不贴代码了。

上电复位和断电复位功能很有用！

上电复位使用场景： 在实际生产项目中，迫于成本的要求，在使用单片机时由于IO引脚不够用，可能会将硬件RESET、SWDIO、SWCLK三个引脚当做普通IO使用，此种情况下，如果要想二次烧录程序，那么就需要在MCU上电的瞬间通过SWD连接上MCU并暂停程序运行，进而实现二次烧录程序。

断电复位使用场景： MCU大部分芯片在设置或解除读保护后，需要重新上电选项字节的配置才能生效，在datasheet中可能没有此类描述，为了确保设置成功，最好是重新上电一次。

【升级优化】

增加了hex视图大小端显示切换
优化了界面布局
优化了含有hex文件中含有多段、多区域的固件数据的解析
优化了日志带颜色区分显示
修复了部分芯片型号由于调整烧录步骤后导致无法擦除问题

【功能新增】

【亮点功能】 新增了连接方式：上电复位，用于在SWDIO/SWCLK/RESET引脚同时被程序占用时或芯片进入休眠模式时二次烧录程序(注：该功能需硬件支持，可根据自定义命令指令文档实现)
【亮点功能】 新增了复位方式：断电复位，用于更改选项字节后对芯片重新上电(注：该功能需硬件支持，可根据自定义命令指令文档实现)
【亮点功能】 新增了帮助菜单：固件升级，用于给DAPLink进行固件升级（注：该功能需硬件支持，可根据自定义命令指令文档实现）

【芯片新增】

新增了NRF52系列芯片读保护解除和设置支持

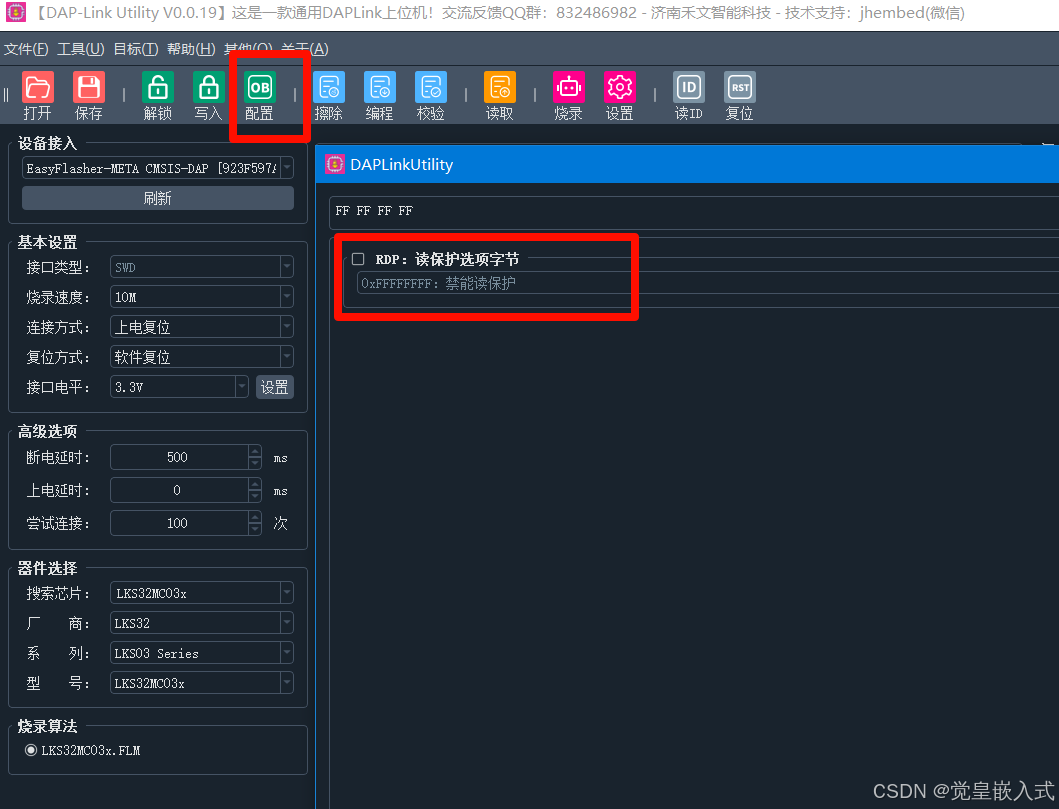

新增了凌鸥创芯LKS32MC03x系列读保护解除和设置支持
新增了普冉PY32C682x4芯片烧录支持
新增了磐启微电子PAN1080芯片烧录支持
新增了领芯微(LCM32)F06系列芯片烧录支持及选项字节烧录支持
新增了珠海巨晟(JS32)M040系列芯片烧录支持及选项字节烧录支持
新增了(Micronas)HCV系列芯片烧录支持

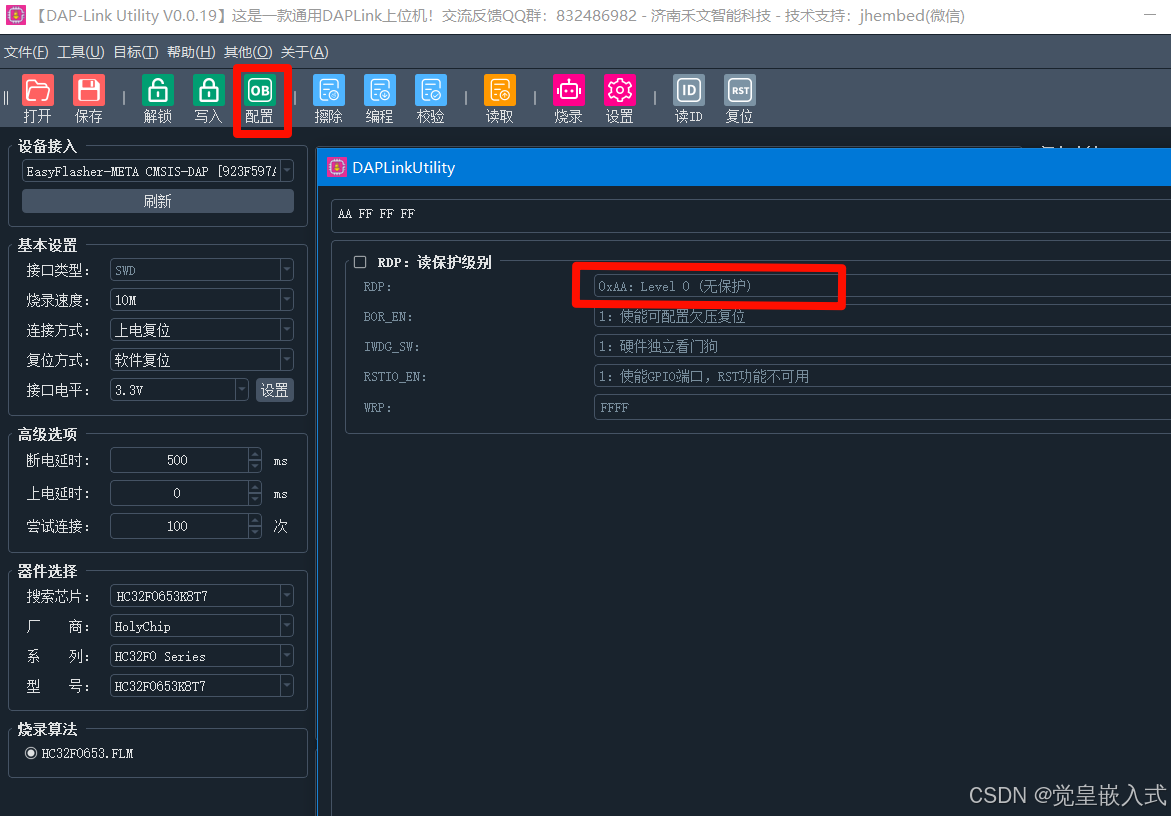

新增了上海芯圣(HolyChip)HC32F06系列芯片烧录支持及选项字节烧录支持
新增了武汉芯源CW32L010/011/012系列芯片烧录支持并全系支持读保护设置
新增了国民技术N32G45x/A455系列选项字节烧录支持
新增了兆易创新GD32E23x系列选项字节烧录支持
新增了钜泉光电(HitrendTech)HT50/60系列芯片烧录支持
新增了武汉芯必达(IMMORTA)IM94系列芯片烧录支持
新增了美仁MR82/86系列芯片烧录支持
新增了美高森美(Mircosemi)M2Sxx系列芯片烧录支持
新增了思澈科技(Silfi)SF32LB52x/55x/56x/58x系列芯片烧录支持
新增了上海矽翊微电子(SiYiMicro)SYM32F003/F030/L010/L011/L031/L053/L083系列芯片烧录支持
新增了珠海泰为(TaiAction)TAE32F5300/F5600/G5800芯片烧录支持
新增了广芯微(Unicmicro)UM32系列芯片烧录支持
新增了万高(Vango)V85xx系列芯片烧录支持
新增了微知纳特(WIZnet)W7500系列芯片烧录支持
新增了韦斯佰瑞(Westberry)WB32F1系列芯片烧录支持
新增了斯瑞浦(3PEAK)TPS32M0/M5系列芯片烧录支持

自制选项字节烧录算法（NRF52系列）

NRF芯片介绍

nRF52 系列是挪威 Nordic Semiconductor 公司推出的基于 ARM Cortex-M4 内核的超低功耗蓝牙系统级芯片（SoC）家族。继承了 Nordic 在低功耗无线技术上的优势，具有多种电源管理模式（如：系统开启（ON）、系统关闭（OFF）、低功耗模式（LP）），在保持无线连接的同时实现极低的功耗，特别适合电池供电设备。国内有很多小米生态下的相关产品，都在用nrf的SOC。

烧录算法

nRF52系列烧录算法有三个，分别为：

nrf52xxx_sde.flm，用于烧录官方提供的固件，一般名称为xxx_softdevice.hex
nrf52xxx.flm，用于烧录自己编写的固件，也就是APP，一般位于softdevice固件之后的区域
nrf52xxx_uicr.flm，用于烧录用户配置区

保护机制

参考文档（用户手册）《nRF52840_PS_v1.11.pdf》

此芯片的读保护机制是禁用掉SWD访问AHB-AP的权限，以此达到无法通过SWD读写FLASH数据的目的。

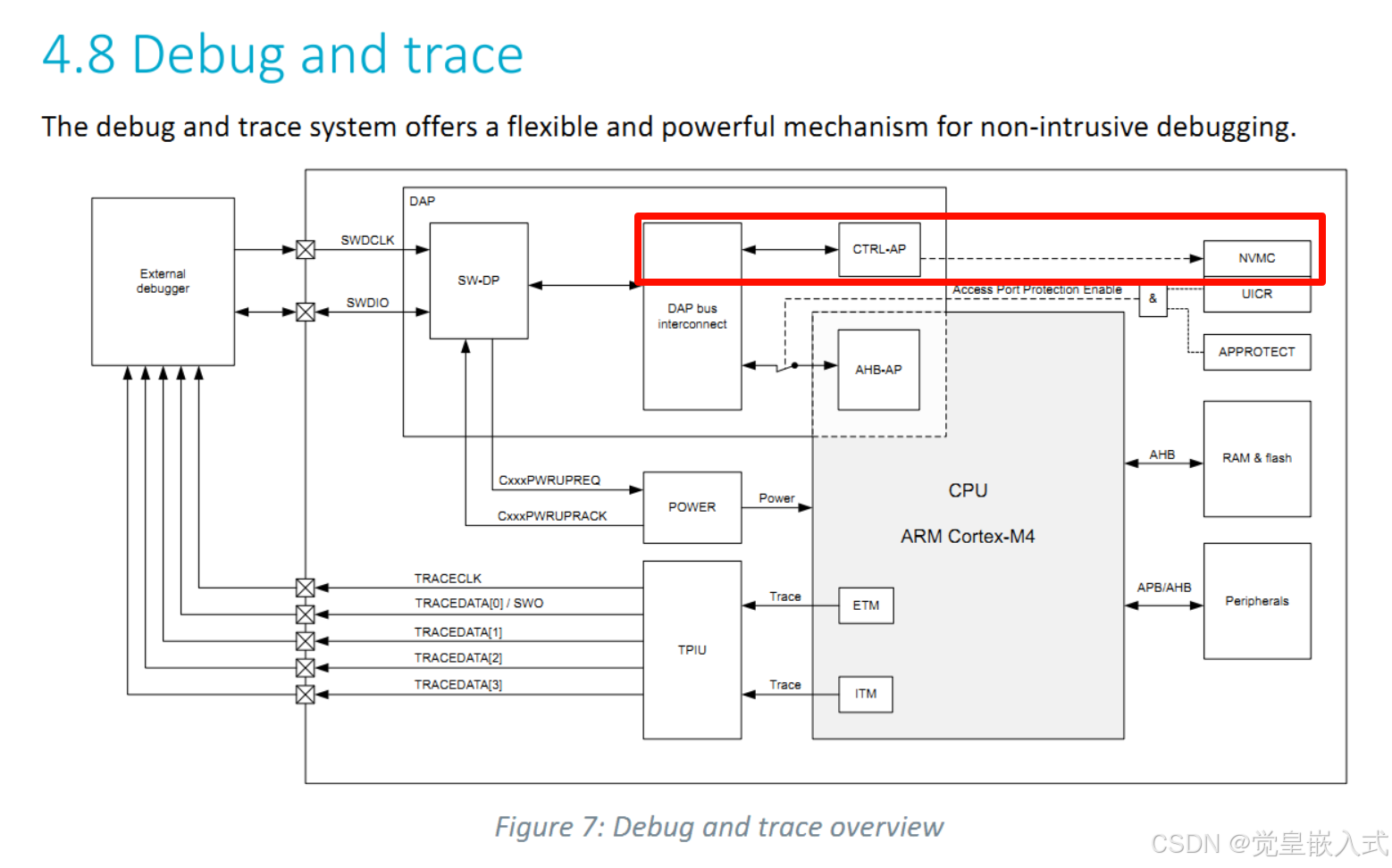

该芯片的调试组件框图如上图所示，可以看到，开启读保护后虽然无法访问到了挂载在AHB总线上的外设（如FLASH、RAM、外设等）。但是还有另外一组CTRL-AP，这个AP是可以访问到NVMC控制器的，并且CTRL-AP下存在一个ERASEALL寄存器，通过访问该AP并操控ERASEALL触发全片擦除操作，就可以解除读保护了。

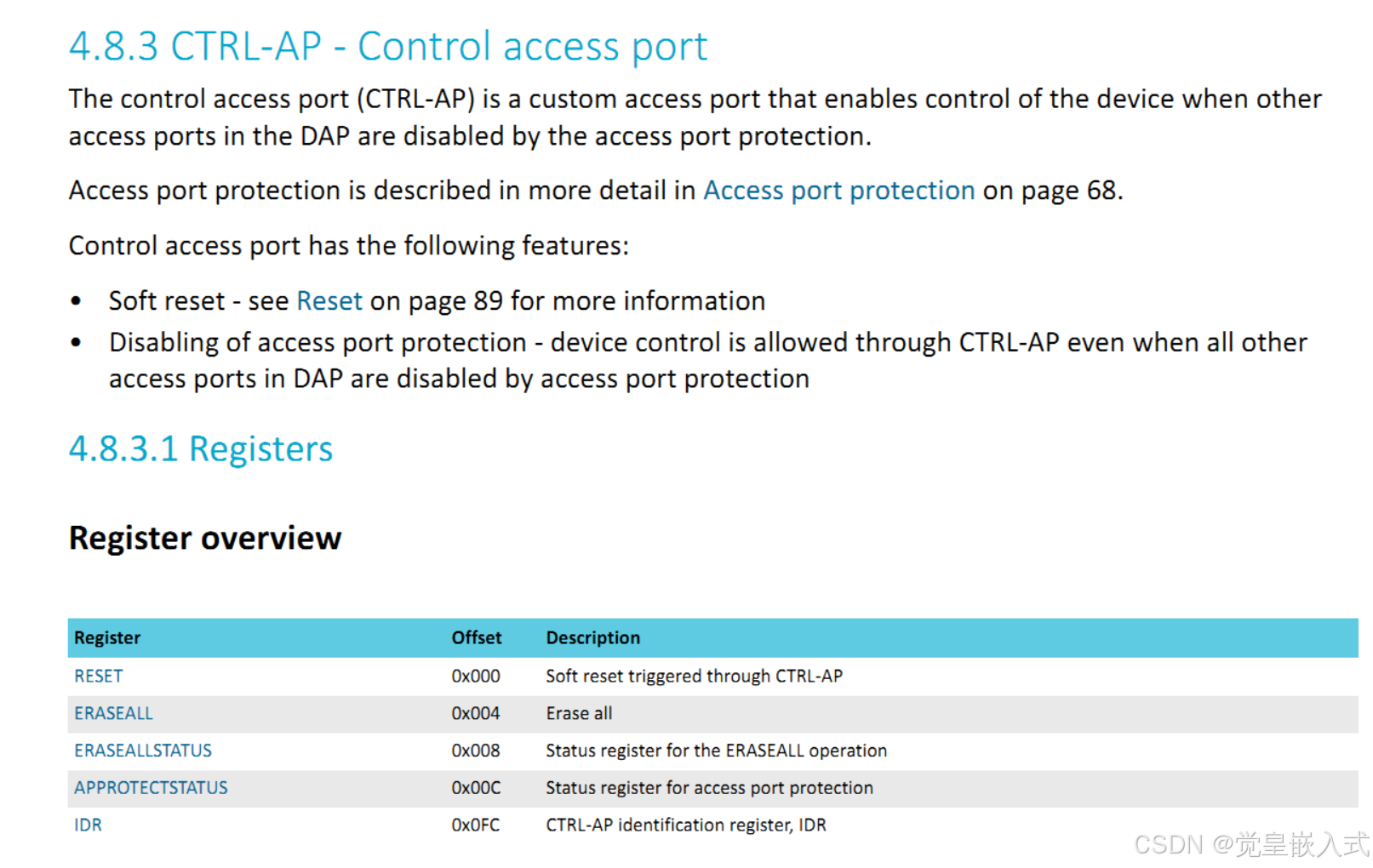

CTRL-AP下的所有寄存器如下图所示：

开启读保护的办法比较简单，可在程序中通过以下代码实现：

void SWD_protect(void)
{
    if (NRF_UICR->APPROTECT == 0xFFFFFFFF)
    {
        nrf_nvmc_write_word((uint32_t)&(NRF_UICR->APPROTECT), 0xFFFFFF00);
        nrf_delay_ms(1000);
        NVIC_SystemReset();
    }
}
