文章目录

一、BMI160简介

  BMI160 是 一颗低功耗 6-轴惯性测量单元（3 轴加速度 + 3 轴陀螺），面向移动设备、可穿戴、AR/VR、相机OIS、步数/手势检测等场景。体积小（2.5×3.0×0.83 mm LGA），电源范围宽（VDD 1.71–3.6 V，VDDIO 1.2–3.6 V），并内建 FIFO、时间戳与中断引擎，可实现低功耗的运动检测与自主事件触发。当加速度计和陀螺仪处于完全工作模式时，典型工作电流约 925 µA。
主要特性

  • 供电电源：3.3V / 5V
  • 高性能加速度计和陀螺仪（硬件同步）
  • 超低功耗：典型值925 uA（加速度计和陀螺仪全速运行）
  • 兼容Android Lollipop：支持大幅度运动和步数检测器/计步器（每个5 μA）
  • 内置电源管理单元 (PMU)，可实现高级电源管理
  • 陀螺仪快速启动模式，节省功耗
  • 1024 字节可分配 FIFO 缓冲区（可处理外部传感器数据）
  • 硬件传感器时间戳，用于精确的传感器数据融合
  • 集成中断，用于增强自主运动检测
  • 灵活的数字主接口，可通过 I2C 或 SPI 连接到主机
  • 扩展 I2C 模式，时钟频率高达 1 MHz
  • 额外的二级高速接口，用于 OIS 应用

应用场景

  • 室内导航
  • 3D扫描/室内地图绘制
  • 高级手势识别
  • 沉浸式游戏
  • 9轴运动检测
  • 空中鼠标应用和指针
  • 计步器/步数计数
  • 移动应用的高级系统电源管理

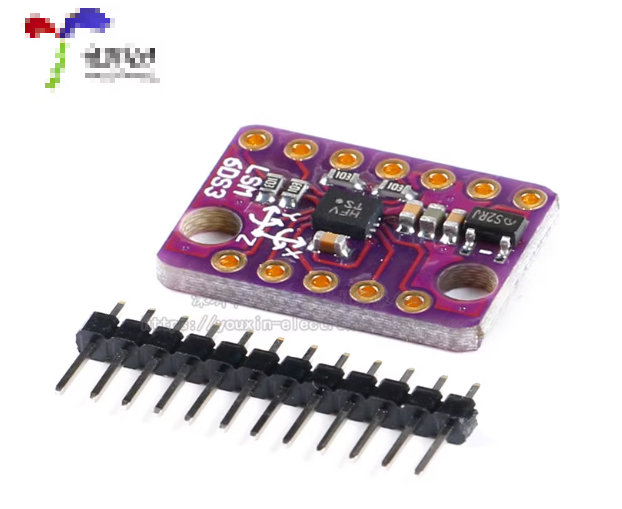

二、引脚说明

VIN 5V供电
3V3 VIN接了5V，该引脚输出3.3V；如果3.3V供电，接该引脚，则VIN不需要接
GND 地
SCL 12C串行时钟线/SPI串行时钟端口
SDA 12C串行数据线/4线SPI串行数据输入/3线SPI串行数据输入/输出
CS SPI模式选择引脚
SA0 SPI串行数据输出/12C地址选择引脚
OCS OIS接口
INT1 中断引脚1
INT2 中断引脚2
SCX 磁力计接口
SDX 磁力计接口

三、数据流框图和I2C读写访问

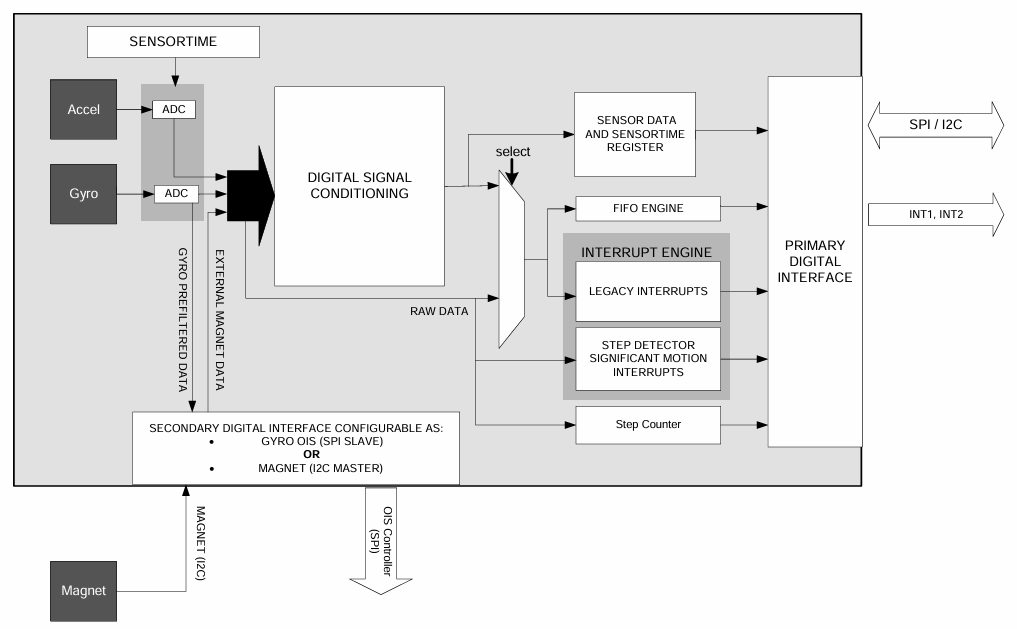

  从上面的框图中，可以看到，BMI160与外部进行双向数据传输的方式有两种：SPI和I2C。以I2C与外部进行通信的方式说明。当BMI160通过I2C与外部进行通信时，BMI160将作为I2C从设备挂到主控芯片（主设备）的I2C总线上，所以，主控芯片在配置其对应的I2C驱动时就需要知道BMI160的从设备地址。
  对于不同的硬件设计，BMI160的从设备地址是不同的。从数据手册可知，从设备地址可根据SDO进行选择，SDO接低电平，从设备地址为0x68，SDO接高电平，从设备地址为0x69。店铺的BMI160模块的从设备地址默认为0x69。

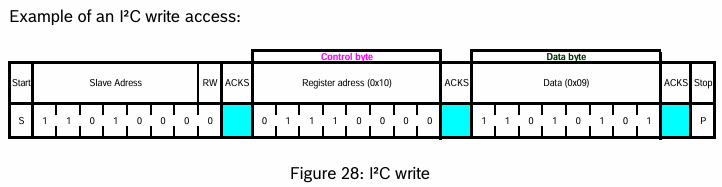

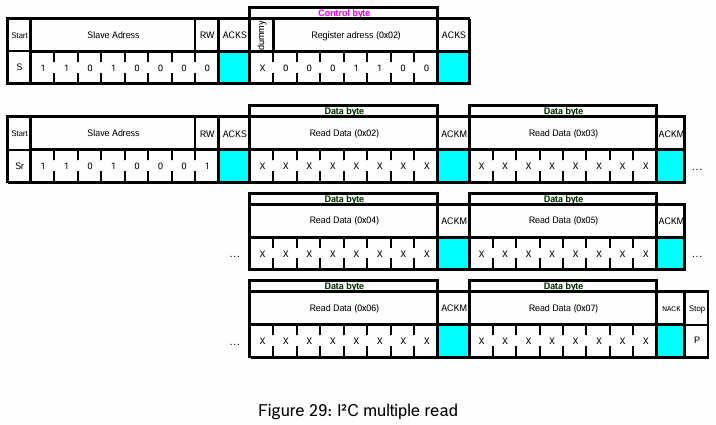

I2C读写访问

四、主要寄存器说明

CHIPID（0x00）：设备ID寄存器，BMI160的ID号为0xD1。

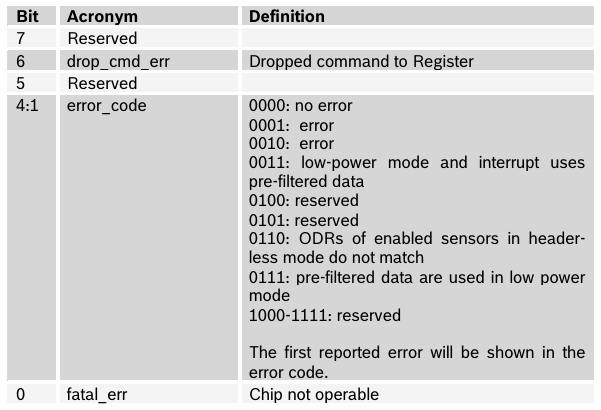

ERR_REG（0x02）：错误寄存器，用于调试配置。

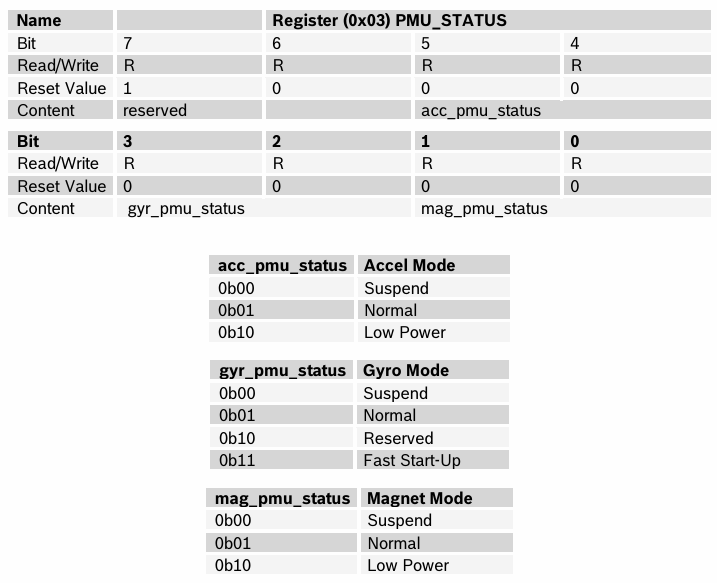

PMU_STATUS（0x03）：状态寄存器，用于读取当前模式。其中Normal为正常工作模式。

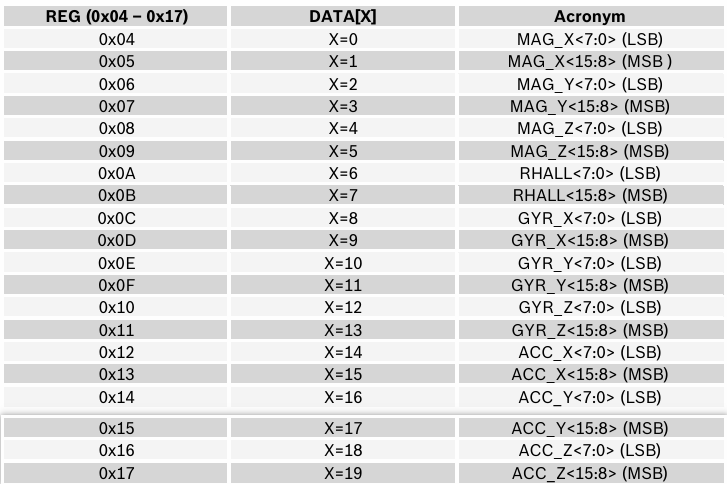

DATA（0x04~0x17）：数据寄存器，加速度，陀螺仪，若连接了磁力计，也可以读取磁力计数据。读取数据时尽量一次读取完，以保证 accel/gyro 的时间同步，即连续读。

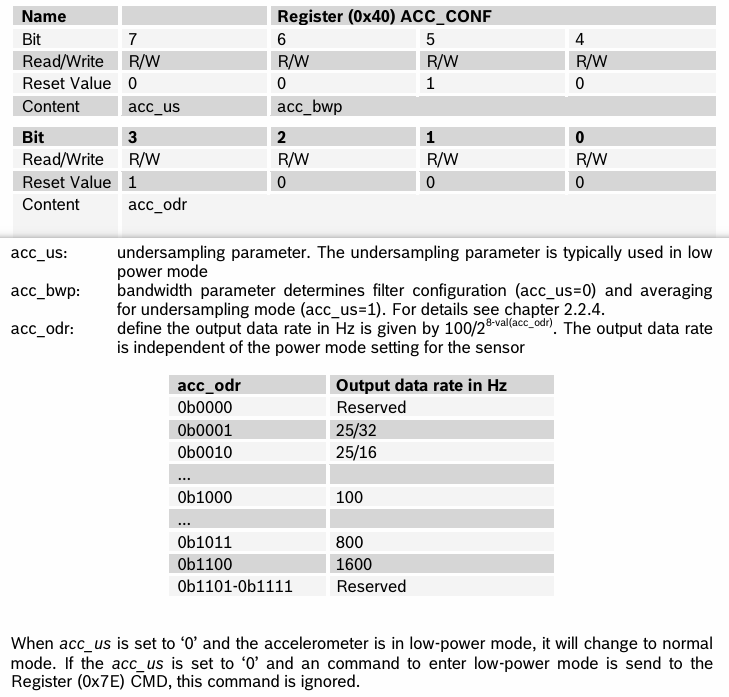

ACC_CONF（0x40）：设置加速度计采样频率与带宽。

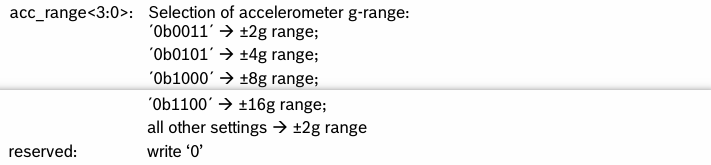

ACC_RANGE（0x41）：选择加速度量程，Bit3-0：选择量程（±2g / ±4g / ±8g / ±16g），其他位没有用到，置0即可。

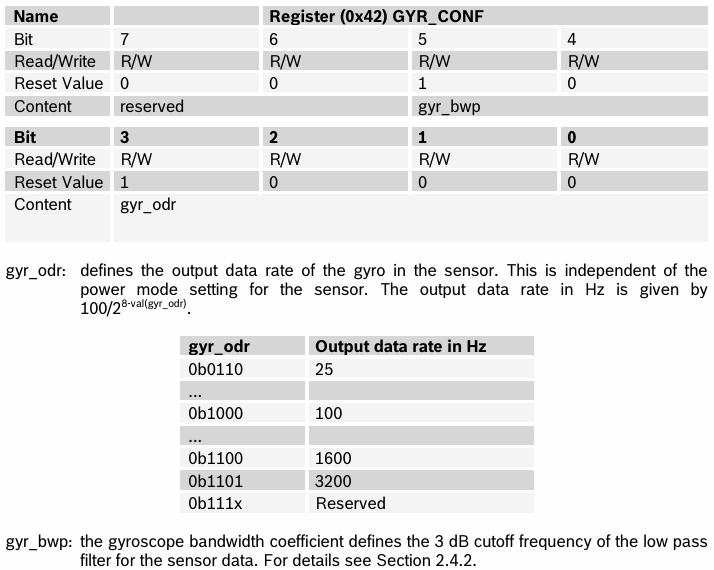

GYR_CONF（0x42）：设置陀螺仪采样频率和带宽。

GYR_RANGE（0x43）：选择陀螺仪量程，Bit2-0：选择量程（±125°/s / ±250°/s / ±500°/s / ±1000°/s / ±2000°/s），其他位没有用到，置0即可。

CMD（0x7E）：控制寄存器，用该地址写入不同值控制加速度或陀螺仪的工作模式。其中，通过该地址写入0x11，设置加速度为正常工作模式，写入0x15，设置陀螺仪为正常工作模式。写入0xB6，为软复位。

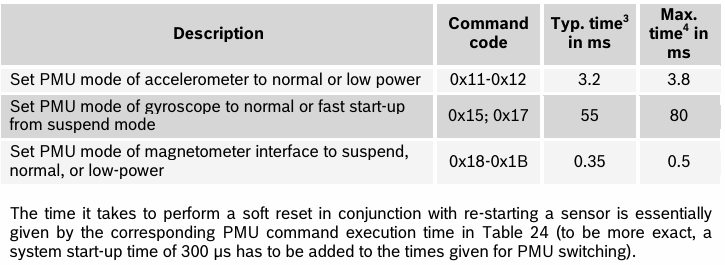

注意：CMD只能接受一个命令一次，写入一次后，必须等待命令执行完毕后再写入，缺少等待会导致后续配置/读取异常。

五、原始数据到物理量的换算

 从寄存器读到的是有符号 16-bit 原始值，需要按所选量程除以灵敏度得到物理量。
 加速度（以 g 或 m/s²单位 表示），常见灵敏度（LSB / g）：
    ±2 g ：16384 LSB/g
    ±4 g ：8192 LSB/g
    ±8 g ：4096 LSB/g
    ±16 g：2048 LSB/g
 转为g单位：accel_g = raw_accel_signed / S_accel，如：raw=16384，FS=±2g → accel_g = 16384/16384 = 1 g
 转为m/s²单位：accel_m_s2 = accel_g * 9.80665

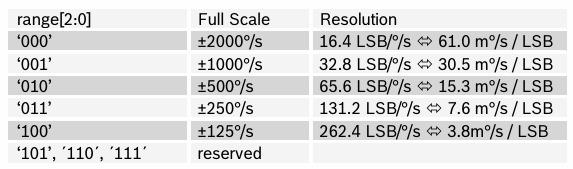

 陀螺仪（以 °/s 或 rad/s单位 表示），常见灵敏度（LSB / (°/s)）：
    ±2000 °/s → 16.4 LSB/(°/s)
    ±1000 °/s → 32.8 LSB/(°/s)
    ±500 °/s → 65.6 LSB/(°/s)
    ±250 °/s → 131.2 LSB/(°/s)
    ±125 °/s → 262.4 LSB/(°/s)
 转为°/s单位：gyro_dps = raw_gyro_signed / S_gyro
 转为rad/s单位：gyro_rad_s = gyro_dps * (π / 180)

六、STM32F103驱动BMI160读取六轴数据

准备工作

  STM32F103C8T6开发板，OLED屏，BMI160模块

接线说明

STM32F103C8T6 BMI160
PB10 SCL
PB11 SDA
PB8 OLED->SCL
PB9 OLED->SDA
5V VIN
GND GND

代码示例

BMI160.c

#include "bmi160.h"

void BMI160_WriteReg(uint8_t RegAddress, uint8_t Data)
{
	MyI2C_Start();
	MyI2C_SendByte(BMI160_ADDR_WRITE);
	MyI2C_ReceiveAck();
	MyI2C_SendByte(RegAddress);
	MyI2C_ReceiveAck();
	MyI2C_SendByte(Data);
	MyI2C_ReceiveAck();
	MyI2C_Stop();
}

uint8_t BMI160_ReadReg(uint8_t RegAddress)
{
	uint8_t Data;

	MyI2C_Start();
	MyI2C_SendByte(BMI160_ADDR_WRITE);
	MyI2C_ReceiveAck();
	MyI2C_SendByte(RegAddress);
	MyI2C_ReceiveAck();

	MyI2C_Start();
	MyI2C_SendByte(BMI160_ADDR_READ); //指定地址读
	MyI2C_ReceiveAck();
	Data = MyI2C_ReceiveByte();
	MyI2C_SendAck(1);
	MyI2C_Stop();

	return Data;
}

void BMI160_ReadMulti(uint8_t RegAddress, uint8_t *buf, uint8_t len)
{
    uint8_t i;
    MyI2C_Start();
    MyI2C_SendByte(BMI160_ADDR_WRITE);
    MyI2C_ReceiveAck();
    MyI2C_SendByte(RegAddress);
    MyI2C_ReceiveAck();

    MyI2C_Start();
    MyI2C_SendByte(BMI160_ADDR_READ);
    MyI2C_ReceiveAck();
    for (i = 0; i < len; i++)
    {
        buf[i] = MyI2C_ReceiveByte();
        if (i == (len - 1)) MyI2C_SendAck(1);
        else MyI2C_SendAck(0);
    }
    MyI2C_Stop();
}

void BMI160_Get6AxisRaw(int16_t *ax, int16_t *ay, int16_t *az, int16_t *gx, int16_t *gy, int16_t *gz)
{
	uint8_t buf[12];
    int16_t raw;

    BMI160_ReadMulti(BMI160_REG_GYR_LSB, buf, 12);

    *gx = (int16_t)((buf[1]<<8) | buf[0]);
    *gy = (int16_t)((buf[3]<<8) | buf[2]);
    *gz = (int16_t)((buf[5]<<8) | buf[4]);

    *ax = (int16_t)((buf[7]<<8) | buf[6]);
    *ay = (int16_t)((buf[9]<<8) | buf[8]);
    *az = (int16_t)((buf[11]<<8) | buf[10]);
}

void BMI160_ConvAcc(int16_t ax_raw, int16_t ay_raw, int16_t az_raw, float *ax_g, float *ay_g, float *az_g)
{
    *ax_g = (float)ax_raw / BMI160_ACCEL_SENS_16G * 9.80665f;  // 输出单位 m/s^2
    *ay_g = (float)ay_raw / BMI160_ACCEL_SENS_16G * 9.80665f;
    *az_g = (float)az_raw / BMI160_ACCEL_SENS_16G * 9.80665f;
}

void BMI160_ConvGyro(int16_t gx_raw, int16_t gy_raw, int16_t gz_raw, float *gx_dps, float *gy_dps, float *gz_dps)
{
    *gx_dps = (float)gx_raw / BMI160_GYRO_SENS_2000;  // 输出单位 °/s
    *gy_dps = (float)gy_raw / BMI160_GYRO_SENS_2000;
    *gz_dps = (float)gz_raw / BMI160_GYRO_SENS_2000;
}

void BMI160_Init(void)
{
	MyI2C_Init();

	BMI160_WriteReg(BMI160_REG_CMD, 0xB6);
    Delay_ms(100);

	BMI160_WriteReg(BMI160_REG_CMD, 0x15);  // gyro normal
    Delay_ms(100);
    BMI160_WriteReg(BMI160_REG_CMD, 0x11);  // acc normal
    Delay_ms(100);

	// 设置 ODR
    BMI160_WriteReg(BMI160_ACC_CONF, 0x28);  // acc 100Hz
    BMI160_WriteReg(BMI160_GYR_CONF, 0x28);  // gyro 100Hz

    // 设置量程
    BMI160_WriteReg(BMI160_REG_ACC_RANGE, 0x0C);  // ±16g
    BMI160_WriteReg(BMI160_REG_GYR_RANGE, 0x00);  // ±2000°/s

	Delay_ms(100);
}

main.c

#include "stm32f10x.h"                  // Device header
#include "bmi160.h"
#include "oled.h"
#include "KEY.h"

uint8_t ID, key;
int16_t ax, ay, az, gx, gy, gz;
float ax_g, ay_g, az_g, gx_dps, gy_dps, gz_dps;

int main(void)
{
	OLED_Init();
	BMI160_Init();
	Key_Init();

	OLED_ShowString(1,1,"ID:");

	ID = BMI160_ReadReg(0x00);
	OLED_ShowHexNum(1,4,ID,2);


	while (1)
	{
		BMI160_Get6AxisRaw(&ax, &ay, &az, &gx, &gy, &gz);

		key = Key_Scan();
		if(key)
		{
			OLED_ShowString(1,7,"m/s^2    o/s");
			BMI160_ConvAcc(ax, ay, az, &ax_g, &ay_g, &az_g);
			BMI160_ConvGyro(gx, gy, gz, &gx_dps, &gy_dps, &gz_dps);
			OLED_ShowFloat(2, 1, ax_g, 2, 2);
			OLED_ShowFloat(3, 1, ay_g, 2, 2);
			OLED_ShowFloat(4, 1, az_g, 2, 2);
			OLED_ShowFloat(2, 9, gx_dps, 2, 2);
			OLED_ShowFloat(3, 9, gy_dps, 2, 2);
			OLED_ShowFloat(4, 9, gz_dps, 2, 2);
		}else{
			OLED_ShowString(1,7,"        ");
			OLED_ShowSignedNum(2, 1, ax, 5);
			OLED_ShowSignedNum(3, 1, ay, 5);
			OLED_ShowSignedNum(4, 1, az, 5);
			OLED_ShowSignedNum(2, 9, gx, 5);
			OLED_ShowSignedNum(3, 9, gy, 5);
			OLED_ShowSignedNum(4, 9, gz, 5);
		}
	}
}

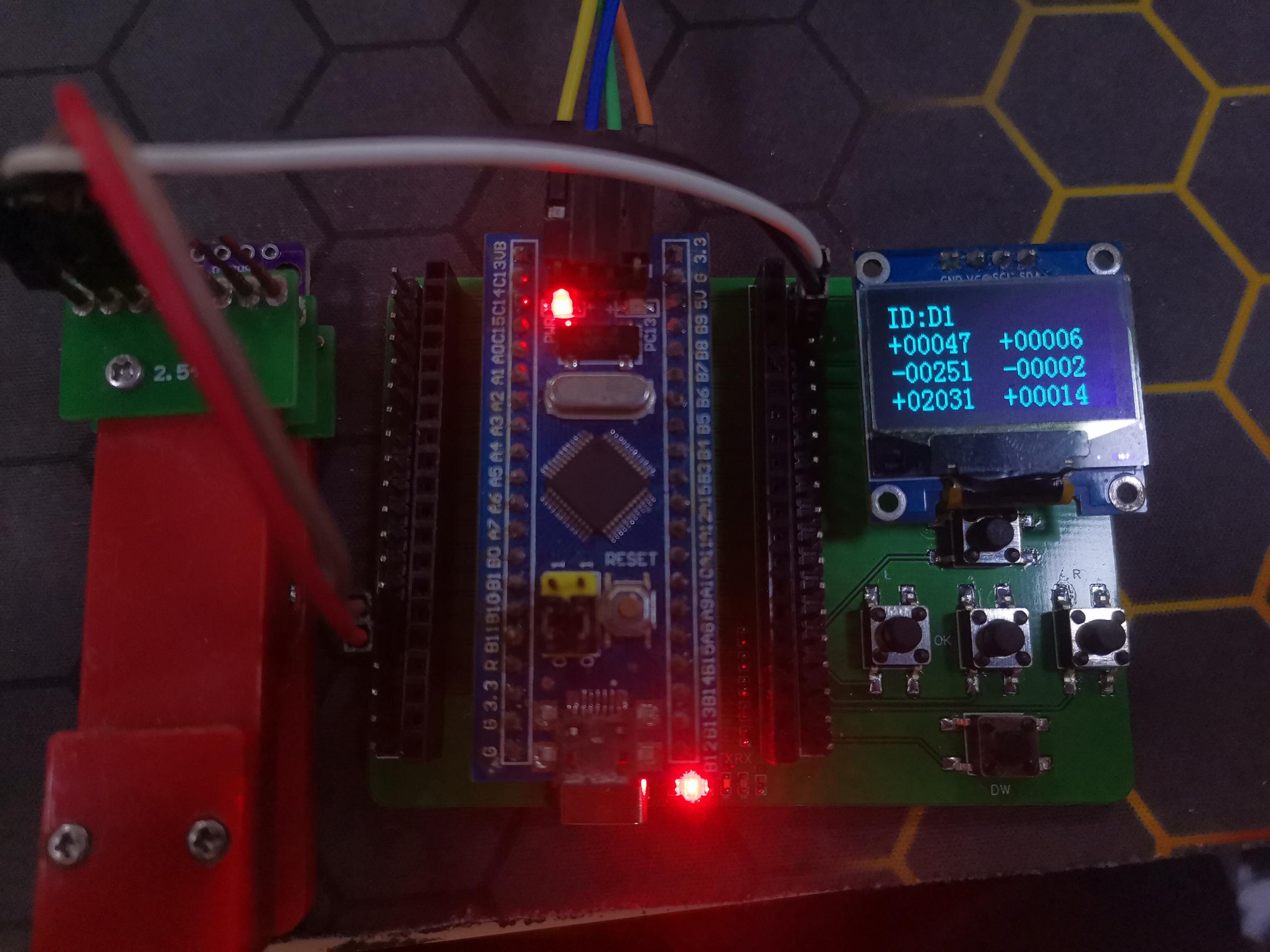

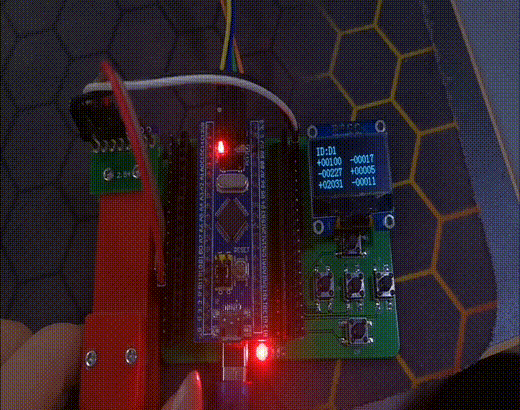

效果展示

请添加图片描述

总结

  BMI160 是一颗体积小、功耗低、功能丰富的 6-DoF IMU，适合大多数需要加速度与角速度数据的移动/穿戴/相机稳定场景；使用时优先保证硬件与通信可靠、理解 FIFO 与 CMD 时序、并在系统层面做好校准与滤波。
