​LabVIEW开发集焊接过程监控、焊缝质量检测、设备故障诊断于一体的智能化检测系统，实现焊接全流程的可视化管控、精准化判定与预防性维护，全面提升焊接生产的质量与效率。

一、系统架构

系统采用 “硬件层 - 采集层 - 软件层 - 应用层” 四层模块化架构，各层级通过 LabVIEW 实现数据无缝流转与协同控制，确保检测过程的实时性与可靠性：

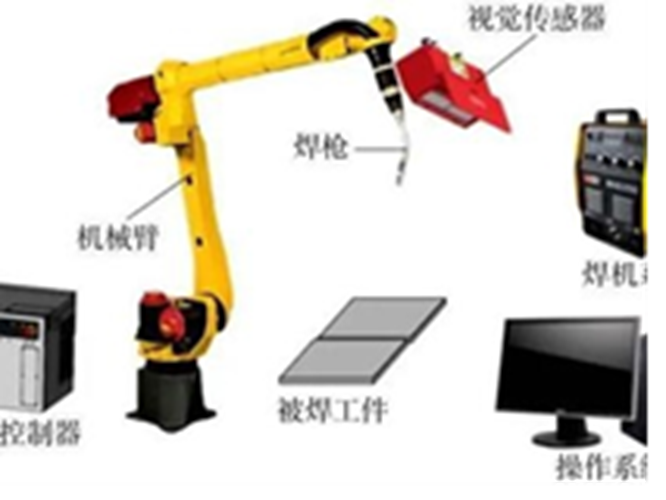

1. 硬件层

作为系统数据采集与执行的基础，硬件层涵盖核心作业与检测设备：

• 焊接核心设备：选用 ABB IRB 1600 工业机器人（重复定位精度 ±0.05mm），搭配米勒 Syncrowave 350 脉冲焊接电源，适配碳钢、铝合金等多种材质焊接；

• 传感检测单元：视觉相机（Basler acA2500-14uc，分辨率 2592×1944）用于焊缝图像采集，K 型热电偶温度传感器（测量范围 0-1800℃）监测电弧与关节温度，霍尔电流电压传感器（精度 ±0.5%）采集焊接电参数，S 型拉力传感器（量程 0-500N）检测焊接压力；

• 数据采集与执行：采用 NI CompactDAQ 9178 chassis 搭配 9215 温度采集模块、9229 模拟量输入模块，实现多通道同步采集；气动夹具与急停执行机构保障作业安全性。

2. 采集层

依托 NI CompactDAQ 硬件与 LabVIEW DAQmx 驱动，构建多维度数据同步采集网络：

• 采集参数：焊接电流（50-500A）、电压（10-40V）、电弧温度（800-1500℃）、机器人运行速度（0.1-1m/s）、焊接力（50-500N）及焊缝图像；

• 采集特性：设置 1000Hz 采样率，通过 LabVIEW 的 “同步采样” 功能确保电参数、温度与图像数据的时间戳对齐，避免数据错位影响分析精度。

3. 软件层

以 LabVIEW为核心开发平台，集成专用工具包实现多功能检测逻辑：

• 核心工具包：Vision Development Module（视觉处理）、Control Design and Simulation Module（控制算法仿真）、Database Connectivity Toolkit（数据存储）、Machine Learning Toolkit（故障诊断）；

• 软件功能：数据预处理、实时分析、视觉识别、故障建模、报表生成等，通过图形化编程简化逻辑设计与调试。

4. 应用层

面向现场操作人员与管理人员，提供直观的人机交互与数据追溯功能：

• 实时监控界面：动态显示焊接参数曲线、焊缝图像、设备运行状态；

• 质量与故障管理：自动生成质量分析报表、故障报警弹窗与处理建议；

• 数据追溯：支持按产品编号、生产日期查询历史检测数据与图像存档。

二、检测模块设计

1. 焊接过程实时监控模块

功能

实时采集并可视化展示焊接关键工艺参数，包括焊接电流、电压、电弧温度、机器人运行速度及焊接力，当参数超出预设阈值（如电流 300-350A、电压 18-22V）时，立即触发声光报警，同时记录超阈值时间与数值，为质量追溯提供依据。

LabVIEW 实现逻辑

通过 DAQmx 驱动配置 NI CompactDAQ 采集卡的模拟量与数字量通道，设定 1000Hz 采样率实现多参数同步采集；采用 Waveform Chart 控件绘制实时参数趋势曲线，支持缩放与局部放大查看；调用 Threshold Detection 函数预设各参数上下限阈值，结合 Case 结构实现报警逻辑，当参数超限时，触发 Front Panel 的 LED 指示灯与蜂鸣器报警，并在日志控件中记录报警信息。

2. 焊缝质量视觉检测模块

实现焊缝关键尺寸测量与表面缺陷检测：尺寸方面，精准测量焊缝余高（0-5mm）、宽度（2-10mm）、咬边深度（≤0.5mm），误差≤±0.02mm；缺陷方面，识别气孔、裂纹、未焊透等表面缺陷，自动统计单批次产品合格率，并标记不合格焊缝的具体位置。

调用 Vision Development Module 工具包，构建 “图像采集 - 预处理 - 特征提取 - 判定输出” 的完整视觉检测流程：

1. 图像采集：通过 LabVIEW 的 IMAQdx 驱动控制工业相机，采集焊缝高清图像，支持触发式采集（与机器人运动同步）；

2. 预处理：采用 Median Filter（中值滤波）去除焊接飞溅造成的噪声，通过 Histogram Equalization（直方图均衡化）增强焊缝与母材的对比度；

3. 特征提取：运用 Canny 边缘检测算法提取焊缝轮廓，通过 Pattern Matching 函数匹配预设焊缝模板，实现焊缝定位；采用 Distance Tool 测量轮廓关键尺寸，通过灰度阈值分割（Threshold 120-200）识别气孔等缺陷；

4. 判定输出：将测量结果与预设标准值对比，通过 LabVIEW 逻辑判断输出 “合格 / 不合格” 信号，不合格时自动存储缺陷图像。

3. 机器人运行故障诊断模块

实时监测焊接机器人的运行状态，包括关节电机温度（正常≤60℃）、电机工作电流、运动轨迹偏差（正常≤±0.1mm），诊断卡顿、关节磨损、电机过载等常见故障，定位故障发生的关节或部件，并给出维护建议（如 “关节 2 润滑不足”“电机 3 过载”）。

1. 数据采集：通过 PROFINET 通讯接口（LabVIEW 的 Industrial Communication Toolkit）与机器人控制器建立连接，实时读取关节温度、电机电流、轨迹实际值等数据；

2. 数据分析：采用 PID 控制算法对比轨迹指令值与实际值，计算偏差量；通过趋势分析（Trend Analysis）监测电机电流与温度的变化趋势，识别异常波动；

3. 故障诊断：利用 LabVIEW Machine Learning Toolkit，基于历史故障数据（如关节磨损对应的电流波动特征）训练 SVM 分类模型，实现故障类型自动识别；

4. 预警输出：故障发生时，通过 LabVIEW 触发急停信号（可选），在监控界面弹窗显示故障信息，并记录故障发生时间、机器人运行参数，为维护提供数据支持。

LabVIEW焊接机器人检测系统通过多模块协同与智能化算法，解决了传统焊接检测效率低、精度差、缺乏实时性的问题，为高端装备制造提供了可靠的质量保障与设备维护方案，具有广泛的行业应用价值。
