什么是扭转（旋量、空间速度）Twist？

扭转​ 是一个六维向量，它完整地描述了一个刚体在空间中的瞬时运动状态。它被定义为：

V_r = (ω, v_r)

其中：

• ω​ 是刚体的角速度向量。它描述了刚体旋转的快慢和方向。

• v_r​ 是刚体上某一特定参考点r的线速度向量

关键解读与要点分析

1. 如何理解扭转？

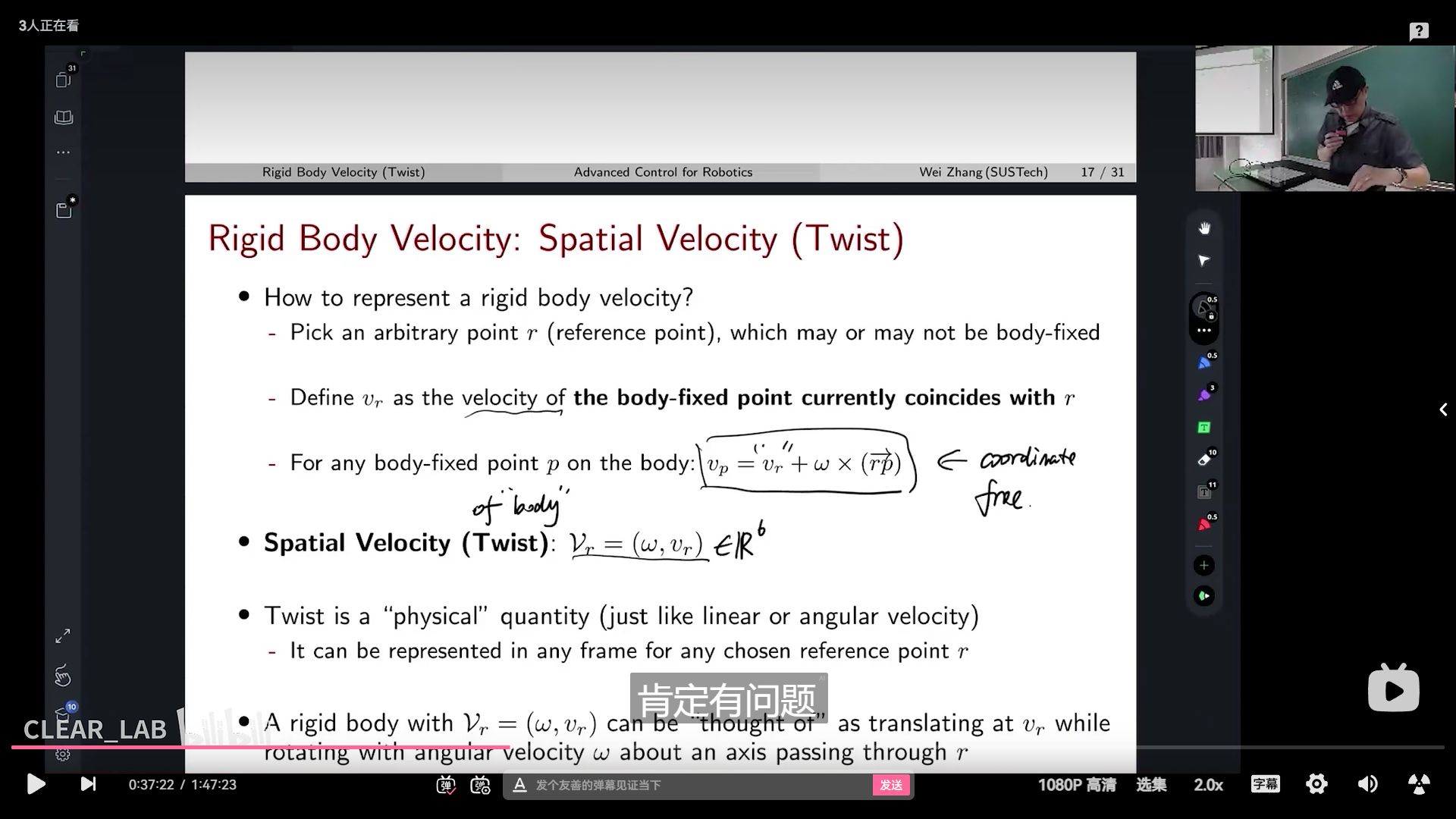

   PPT中给出了最直观的解释：一个具有扭转 V_r = (ω, v_r)的刚体，可以理解为正在以线速度 v_r进行平移，同时以角速度 ω绕着一根通过参考点 r的轴进行旋转。这两种运动的叠加就是刚体最一般的运动形式。扭转（Twist）是描述整个刚体运动状态的物理量，它属于整个刚体，而不是刚体上某一个特定的点

为什么会产生“针对某一点”的误解？

混淆通常来源于扭转的定义：Twist = (ω, v)。

• ω（角速度）： 这显然是整个刚体的属性。刚体上所有点都共享同一个角速度 ω。

• v（线速度）： 这就是误解的根源！​ 这个 v确实是某个特定点的线速度。但关键在于，这个点是我们为了描述方便而任意选取的一个“参考点”。

在定义刚体旋量时，线速度 v和角速度 ω的参考坐标系必须统一。​ 旋量 V=(ω,v)是一个整体描述，其所有分量必须基于同一坐标系表达

刚体旋量 V = (ω, v)中的线速度 v，特指“在描述该旋量时所选定的那个参考点”的线速度。计算 v的通用黄金法则是：

v= 所选参考点由于刚体运动而产生的线速度

• v是谁的速度？​ -> 是那个被选中的参考点的速度。

• 这个速度是相对于谁的？​ -> 是相对于我们描述问题时默认的固定参考系（通常是世界坐标系）的

结论是：扭转必须包含一个参考点来定义其线速度分量，但扭转所描述的运动状态是属于整个刚体的。

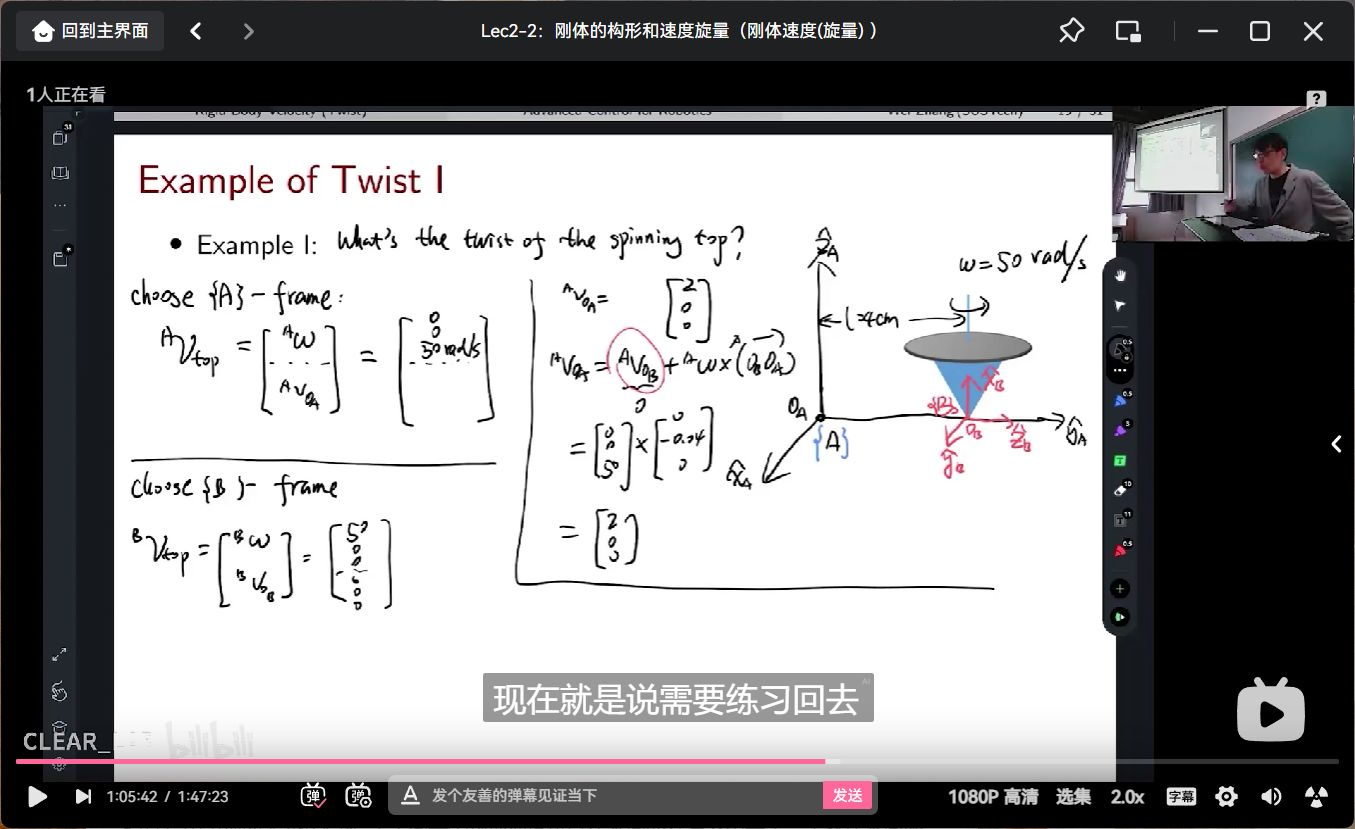

通过图片中的陀螺例子来理解

陀螺的整体运动： 陀螺在绕其对称轴旋转（有角速度 ω），同时其底部支点O可能在地面上滑动（有速度 v_o）。这是一个确定的运动状态。

选择参考点： 为了描述这个运动，我们需要选择一个点来表达线速度。

• 如果我们选择支点O为参考点： 那么它的线速度 v_o可能是非零的（如果滑动）。此时扭转是 (ω, v_o)。

• 如果我们选择陀螺的质心C为参考点： 那么它的线速度 v_c会与 v_o不同。此时扭转是 (ω, v_c)。

• 关键： 虽然 (ω, v_o)和 (ω, v_c)是两个不同的六维向量，但它们描述的是同一个物理运动！它们之间可以通过严格的数学规则进行转换（公式为 v_c = v_o + ω × oc，其中 oc是从O指向C的向量）

这就证明了，扭转的数值表示依赖于参考点的选择，但它所代表的刚体运动本身是唯一的、独立的

总结与类比

概念	描述对象	是否依赖参考点？	类比
刚体的运动​	整个刚体​	否（客观存在）	车轮在滚动（客观事实）
扭转 (Twist)​	整个刚体的运动状态	是（其坐标表示依赖参考点）	用不同的描述方式来说这个事实：“车轮质心速度是v_c” 或 “车轮接地点速度是v_o”。描述不同，事实相同。

扭转是针对整个刚体而言的。​ 它是一个六维向量，完整地描述了刚体的瞬时运动（包括移动和转动）。虽然我们在书写它时需要指定一个参考点来确定其线速度分量，但这只是为了数学描述的方便，这个物理量本身刻画的是刚体的整体运动特性

1. 如何计算刚体上任意点的速度？

   这是扭转最直接的应用。一旦知道了刚体的扭转 V_r = (ω, v_r)，那么刚体上任意一点 p​ 的线速度都可以通过一个公式计算出来：

   v_p = v_r + ω × r_p

   这里 r_p是从参考点 r指向点 p的向量。这个公式在PPT中被标注为“与坐标无关”，意味着它是一个纯粹的几何关系，不依赖于坐标系的选择

2. 参考点 r是任意选择的！

   这是扭转的一个强大之处。参考点 r可以是刚体上的任意一点，甚至可以是不在刚体上的空间点。选择不同的参考点 r，得到的线速度 v_r会不同，但整个扭转所描述的刚体运动状态是唯一的。不同的扭转之间可以通过严格的数学规则进行转换

3.  旋量是“物理量”

   幻灯片强调，旋量是一个物理量，就像线速度或角速度一样。

   1. 与坐标系无关：一个刚体的运动（旋量）是客观存在的，不依赖于我们选择哪个坐标系来描述它。

   2. 可在不同坐标系间转换：我们可以将旋量表示在任何坐标系中，也可以为它选择不同的参考点。尽管坐标值会改变，但它描述的物理运动本身是不变的。

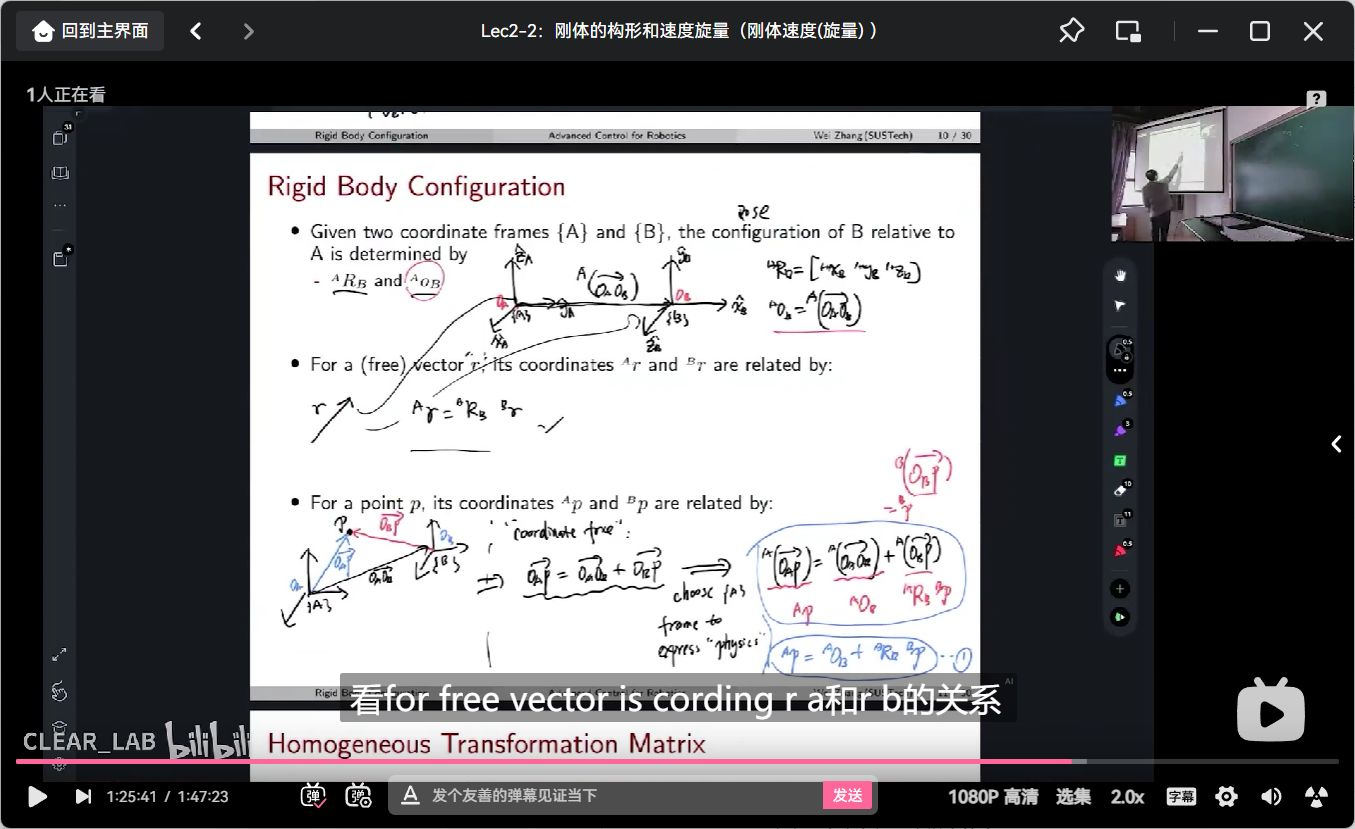

扭转在参考系中的坐标表示

• 引入参考系： 为了进行数值计算，我们需要将扭转 V在一个具体的坐标系（例如 {A}）中表示出来。

• 约定： PPT给出了一个常规做法：选择坐标系 {A}的原点作为表示刚体速度的参考点。

  • 这意味着，我们不再讨论抽象的 ν，而是讨论坐标系 {A}的原点 O_A的线速度。

• 坐标表示： 因此，扭转在坐标系 {A}下的坐标表示是一个6维列向量：

默认约定：默认情况下，当我们写 A V时，就意味着我们使用的是坐标系原点的线速度，即

如何计算刚体上任意一点的速度？

这是扭转最直接和重要的应用。一旦知道了刚体在 {A}系中的扭转 ，那么刚体上任意一点 P​ 在 {A}系中的线速度 AvP​可以通过一个简单的公式求出：

其中 Ap是点 P 在 {A}系中的位置坐标。这个公式完美地体现了“平移速度 + 旋转产生的速度”的叠加原理。

详细见上一篇文章

扭转的强大之处：参考点的任意性

虽然PPT约定使用坐标系原点，但参考点可以是任意一点。假设我们选择刚体上另一个点 r作为参考点，其线速度为 ν_r​，那么对应的扭转是 V_r​=(ω,ν_r​)

扭转变换： 不同参考点对应的扭转之间可以通过一个固定的规则进行转换。已知 V_O​=(ω,ν_O​)和点 r相对于原点 O的位置矢量 p_r​，那么点 r的扭转坐标为：

物理等价性： 尽管坐标表示不同（ν_O不等于ν_r​），但它们描述的是同一个刚体运动。计算刚体上任意点的速度，用 V_O​或转换后的 V_r​会得到相同的结果。

复习

要讨论刚体的Velocity 首先要定义刚体的速度 ---什么是刚体的速度 因为刚体上有很多点 刚体上大多数的点速度都不同 要定义刚体的速度到底是定义哪个点的速度

刚体上点的速度不是独立的 是相关的  而这些点的速度可以用几个参数 parameter common to all points on the body 来表示出来

在机器人学中的应用

在机器人学中的应用（“举个手臂”的深层含义）

幻灯片中出现的“举个手臂”弹幕，恰恰点出了旋量理论在机器人学中的核心应用。

• 串联机械臂：机器人的每个连杆都是一个刚体。要描述末端执行器（如手爪）的运动，就是要求解该刚体的旋量。

• 雅可比矩阵：旋量理论引出了机器人学中至关重要的雅可比矩阵（Jacobian Matrix）。雅可比矩阵建立了关节速度空间与操作空间（末端执行器旋量）之间的线性映射：

  旋量_末端 = J(θ) · 关节角速度

  通过这个公式，我们可以根据期望的末端运动速度，反算出需要控制的每个关节的速度，这是机器人运动规划和控制的基石。

核心思想：从关节空间到任务空间

控制一个机械臂，我们的目标通常是让它的末端执行器（手爪、焊枪等）完成特定的任务，比如以一定速度移动到某个位置。这发生在三维空间（任务空间）。但机器人是通过驱动各个关节（电机）来实现的，这发生在关节空间。旋量是连接这两个空间的桥梁

第一部分：为什么机械臂末端运动是一个“旋量”？

1. 连杆是刚体： 如PPT所述，一个刚体的运动可以用一个旋量 (ω, v_r)完整描述。机械臂的每一个连杆都可以被视为一个刚体。

2. 末端执行器的运动： 我们最关心的是最后一个连杆（即末端执行器）的运动。这个运动是一个刚体运动，因此完全可以、且最适合用一个旋量来描述！

   • ω_end： 末端执行器转动的角速度。

   • v_end： 末端执行器上某一点（通常选为其工具中心点）的线速度。

所以，当我们说“让机械臂末端以速度 v直线运动同时以角速度 ω旋转”时，我们实质上就是在指定一个旋量：V_end = [v, ω]^T。

第二部分：雅可比矩阵——核心的桥梁

现在的问题是：如何通过控制各个关节的电机的速度，来实现末端执行器期望的旋量？

这个问题的答案就是雅可比矩阵 J(θ)。

1. 雅可比矩阵是什么？

   • 它是一个矩阵，建立了关节速度​ 和末端执行器旋量​ 之间的线性映射关系。

   • 它的元素是机器人末端执行器速度关于关节角度的偏导数。

   • 它不是一个常数矩阵，而是随机器人当前构型（即各个关节的角度 θ）变化而变化的，所以写作 J(θ)。

2. 核心数学公式

   V_end = J(θ) * θ̇

   • V_end： 一个6x1的向量，代表末端执行器的旋量​ [v_x, v_y, v_z, ω_x, ω_y, ω_z]^T。

   • J(θ)： 机器人在当前姿态 θ下的雅可比矩阵（6xN阶，N为关节数）。

   • θ̇： 一个Nx1的向量，代表各个关节的角速度 [θ̇₁, θ̇₂, ..., θ̇_N]^T。

   这个公式就是PPT中“对于任何刚体上的点 p，有 v_p = v_r + ω × rp” 这一原理在串联机构上的推广和应用。雅可比矩阵 J(θ)的本质，就是系统性地、自动化地计算每个关节的运动对末端旋量的贡献。

第三部分：正运动学与逆运动学问题

基于旋量和雅可比矩阵，我们可以解决机器人学的两个基本问题：

1. 正运动学问题（预测问题）

• 问题： 已知每个关节的速度 θ̇，求末端执行器的速度（旋量）V_end？

• 解法： 直接代入公式： V_end = J(θ) * θ̇。

• 应用： 仿真、监控机器人运动。

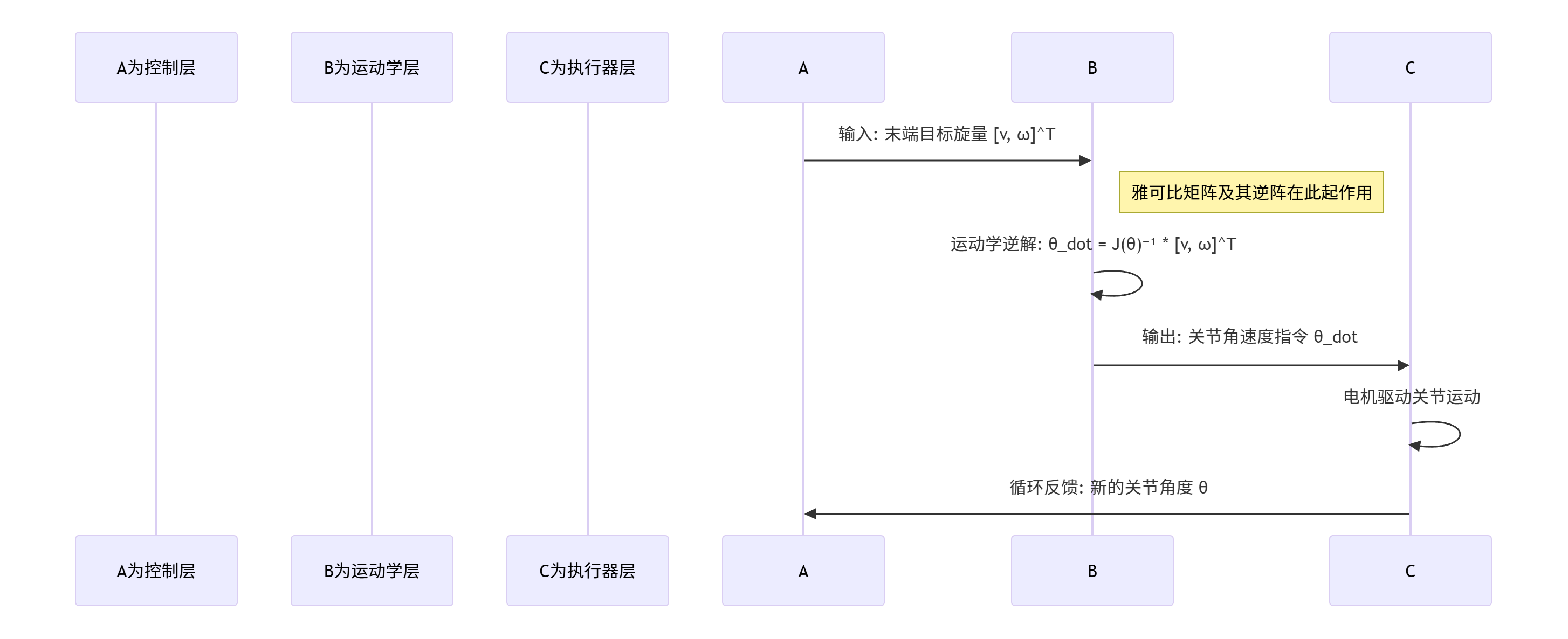

2. 逆运动学问题（控制问题）

• 问题： 希望末端执行器达到一个期望的速度 V_desired，那么各个关节应该以多快的速度（θ̇）运动？

• 解法： 求雅可比矩阵的逆（或伪逆）： θ̇ = J(θ)⁻¹ * V_desired。

• 应用： 这是机器人实时控制的核心！​ 控制器每秒成千上万次地执行这个计算，根据期望的末端运动，解算出并发送指令给每个关节的电机。

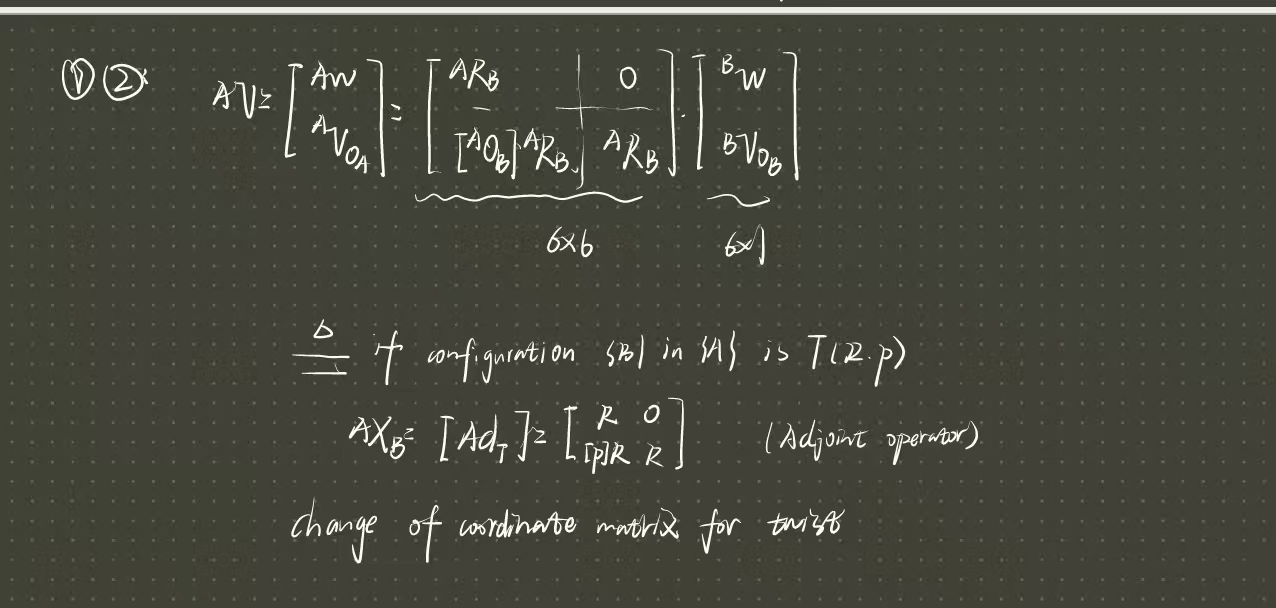

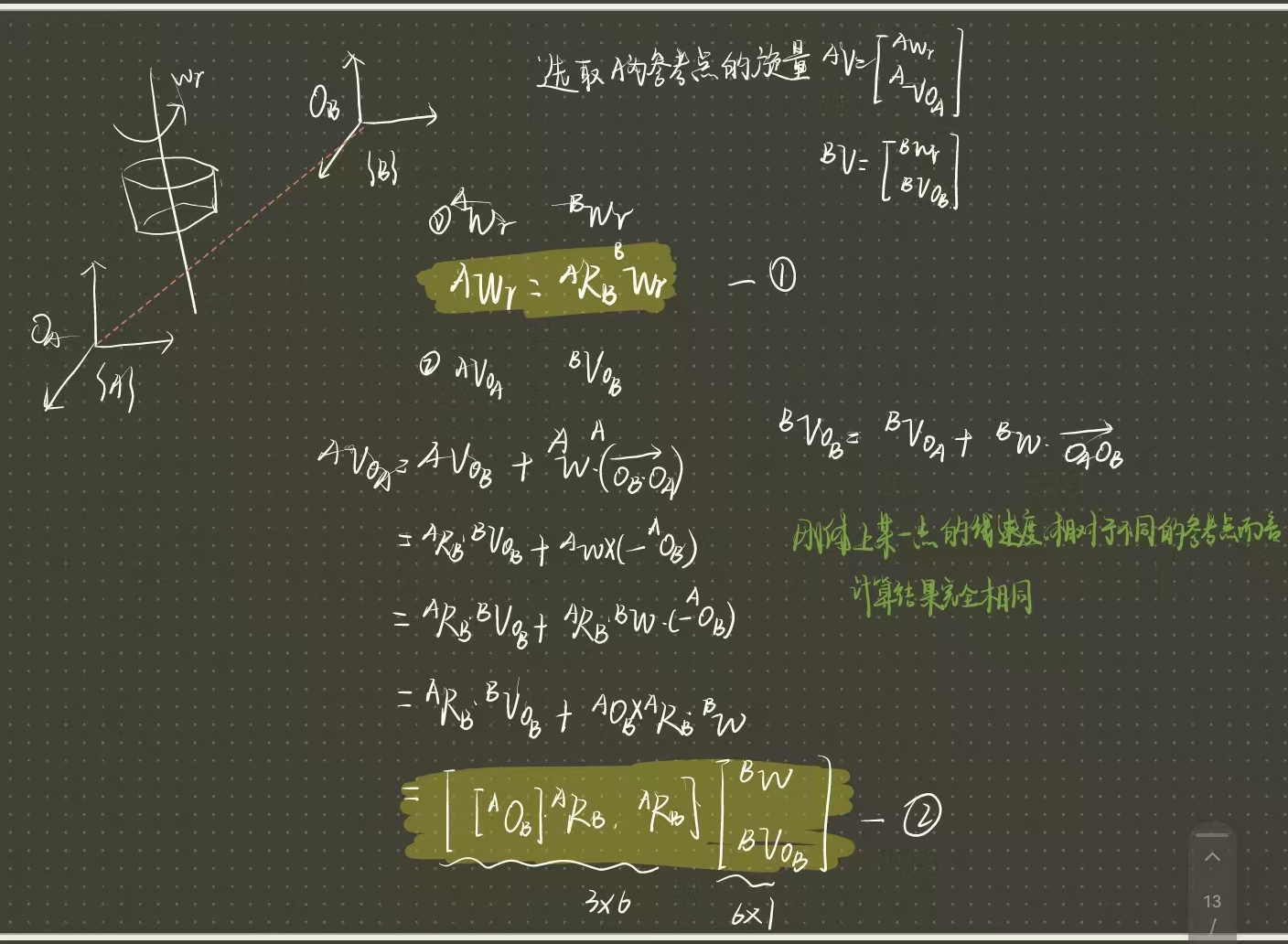

旋量的转换

旋量选取不同的参考点表示出的数值不同 但可进行相互转化 因为旋量是刚体的整体属性

对于frame {A}和frame {B} 有两个不同的旋量
