上篇讲了自制磁悬浮的电路原理，很多朋友在复刻制作过程会遇到一些问题，这里分享下焊接调试的过程。

上一篇：【开源~磁悬浮】不用编程，自制纯模数电路实现磁悬浮

板子的设计是10cm*10cm，打样回来之后，就可以焊接了，板子亲自测试过稳定悬浮没有问题，

元件焊接：

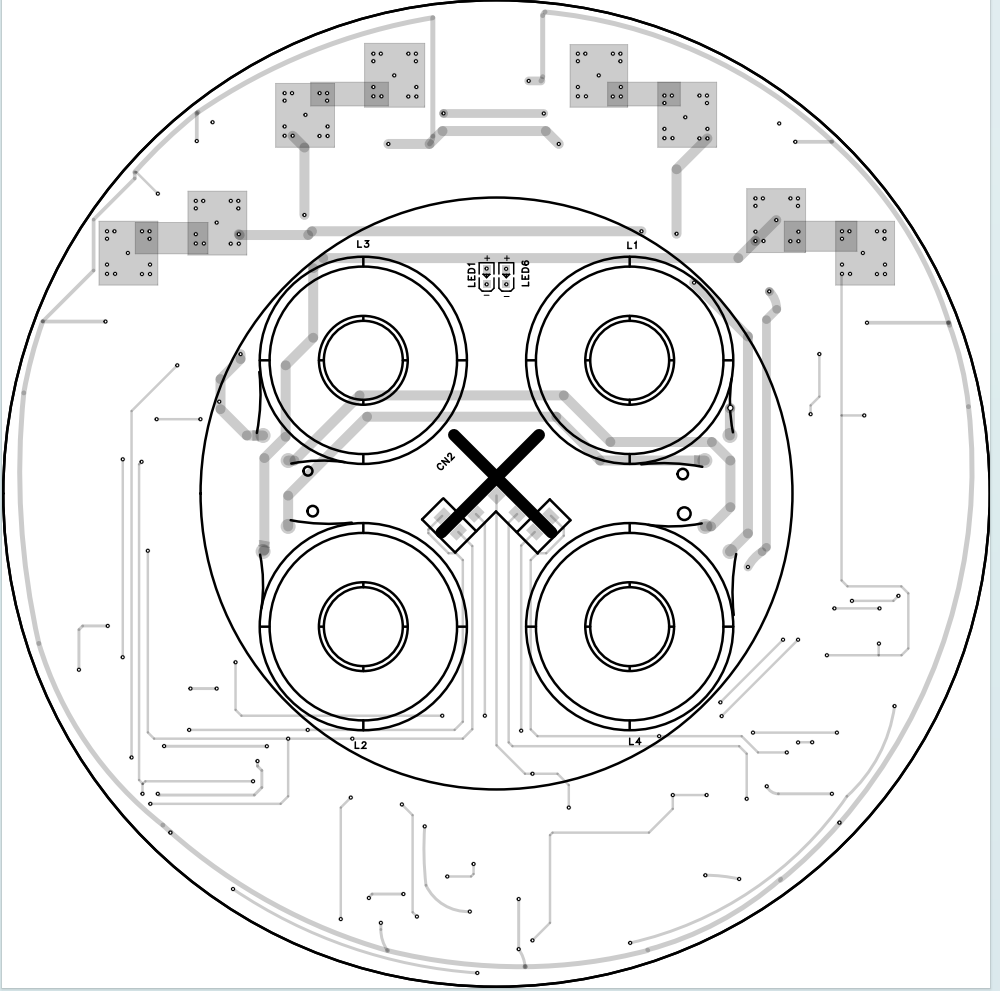

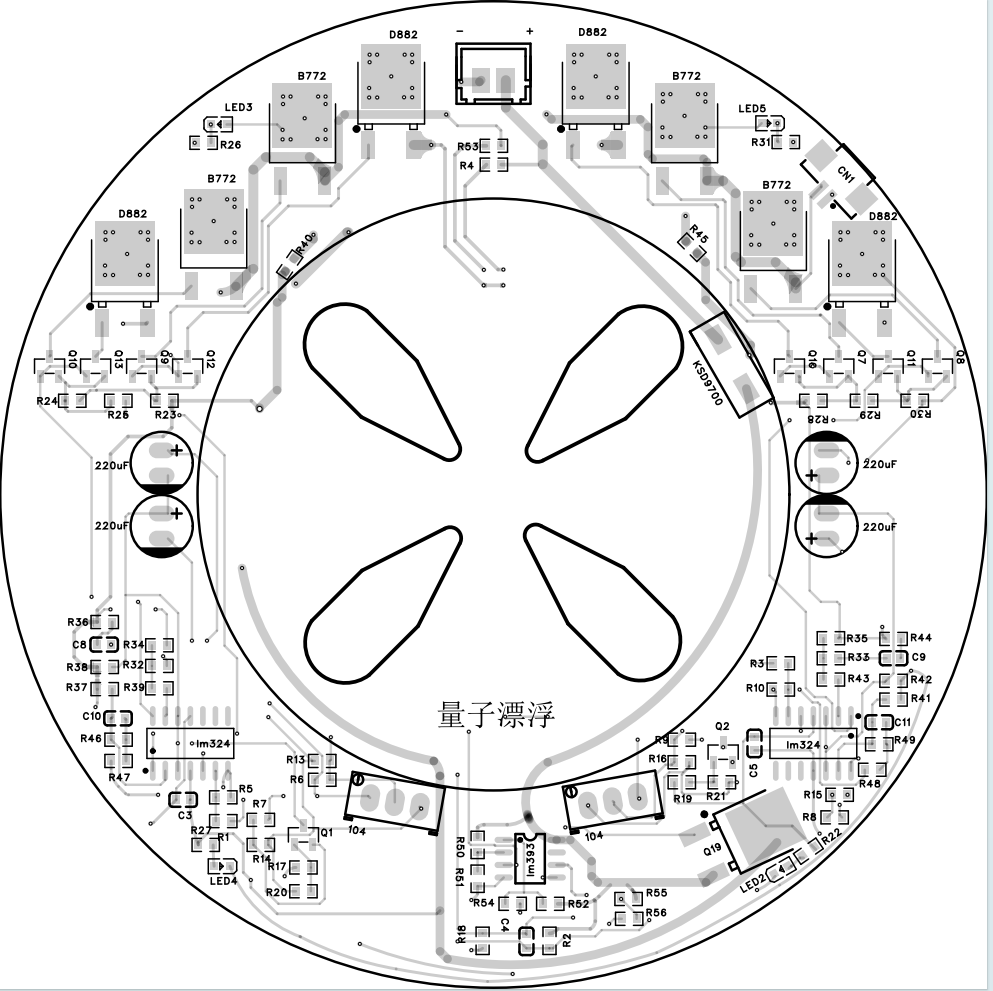

对照着下面的图就可以焊接了，元件不是特别多，正面是所有贴片元件，有加热焊台10来分钟就贴好了，翻过来反面是4个线圈和霍尔，这个需要使用烙铁来焊接，线圈焊接完，为了增强悬浮稳定性，会在线圈的下面，用M3的螺丝固定一个小铁片

（这里注意：线圈顶部引出脚焊接丝印有°的一脚）

上电测试：

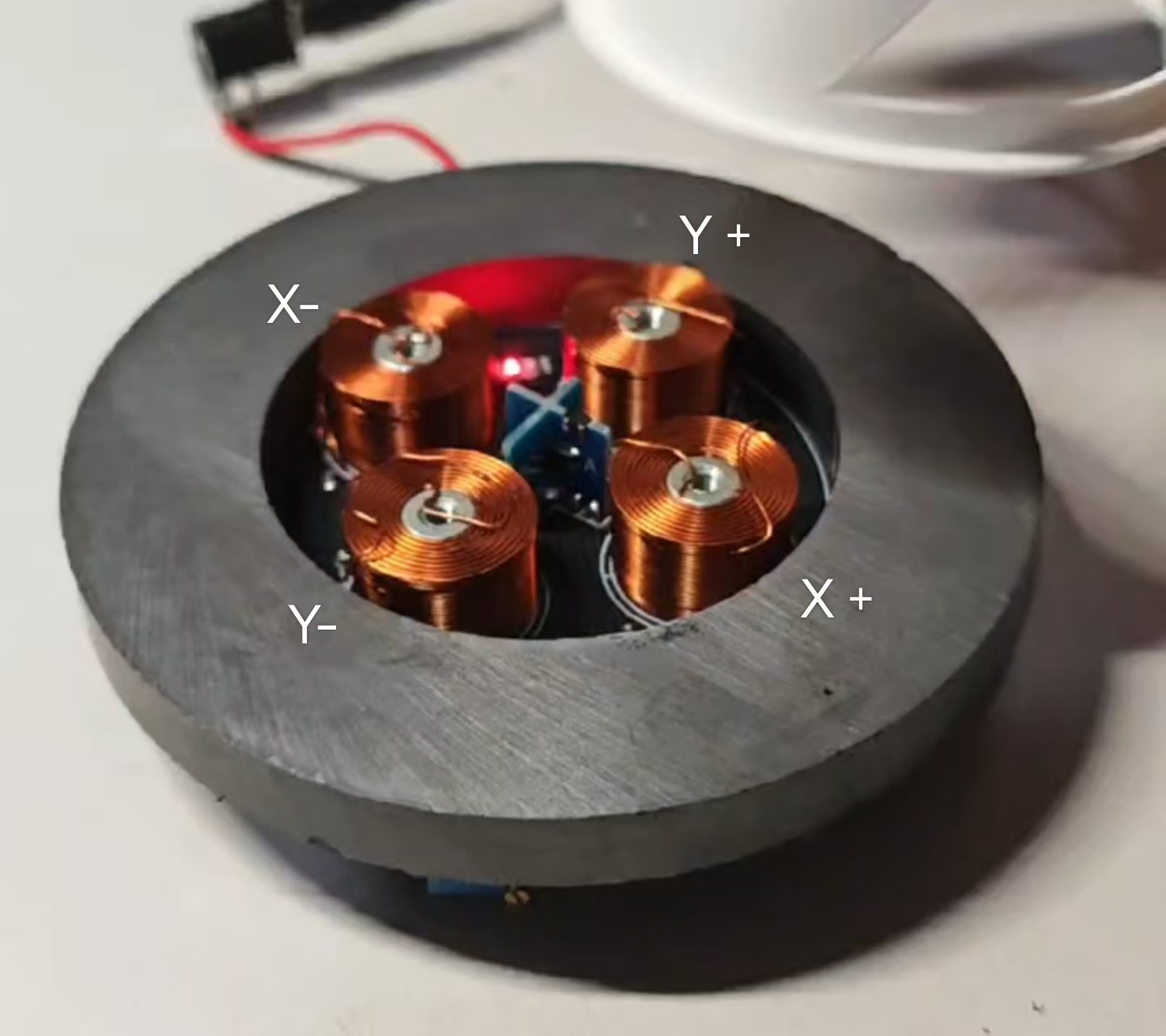

焊接完成之后，就可以上电测试一下，电源使用的是12v直流电源，不出意外线圈中间的电源指示灯就会亮起，此时线圈电路部分并没有工作，我们把黑色圆环形状的磁铁放置在线圈外侧，这里要注意下正反，如果在没有放浮子的情况下，4个角的灯都亮了，说明黑色圆环形状的磁铁放置反了，需要翻个面。

悬浮调试：

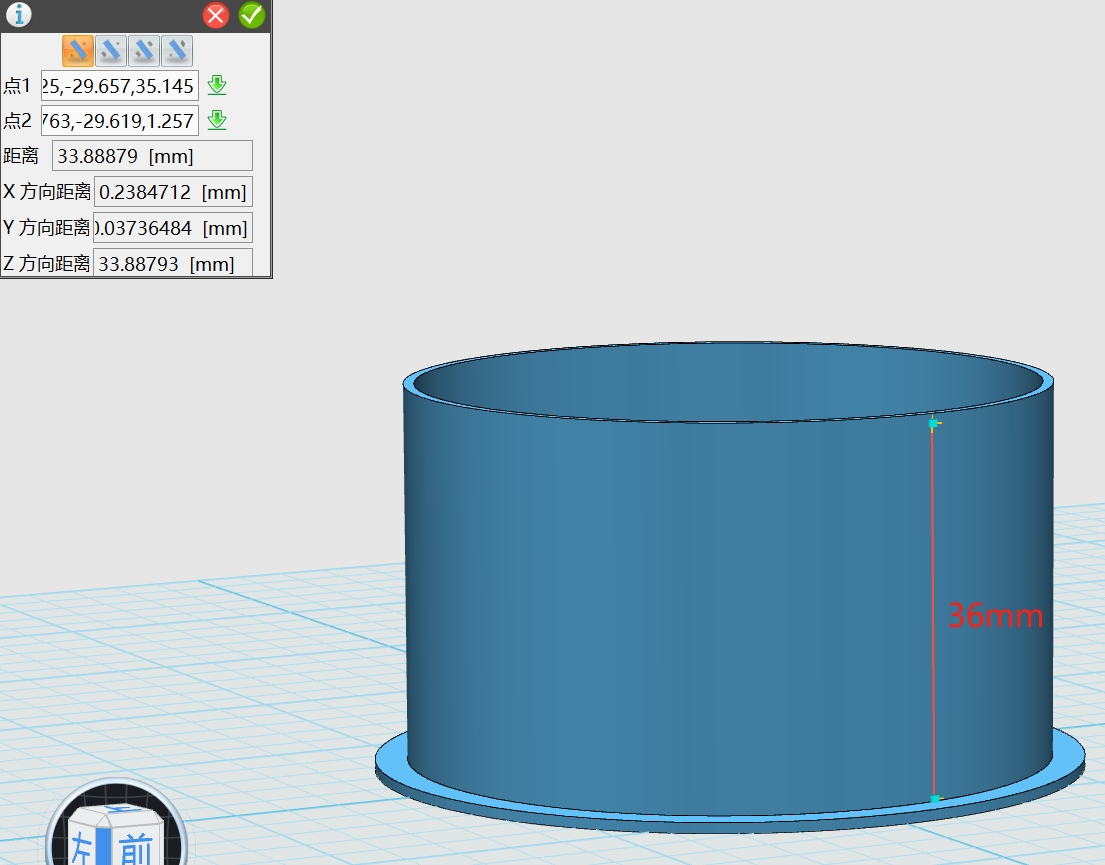

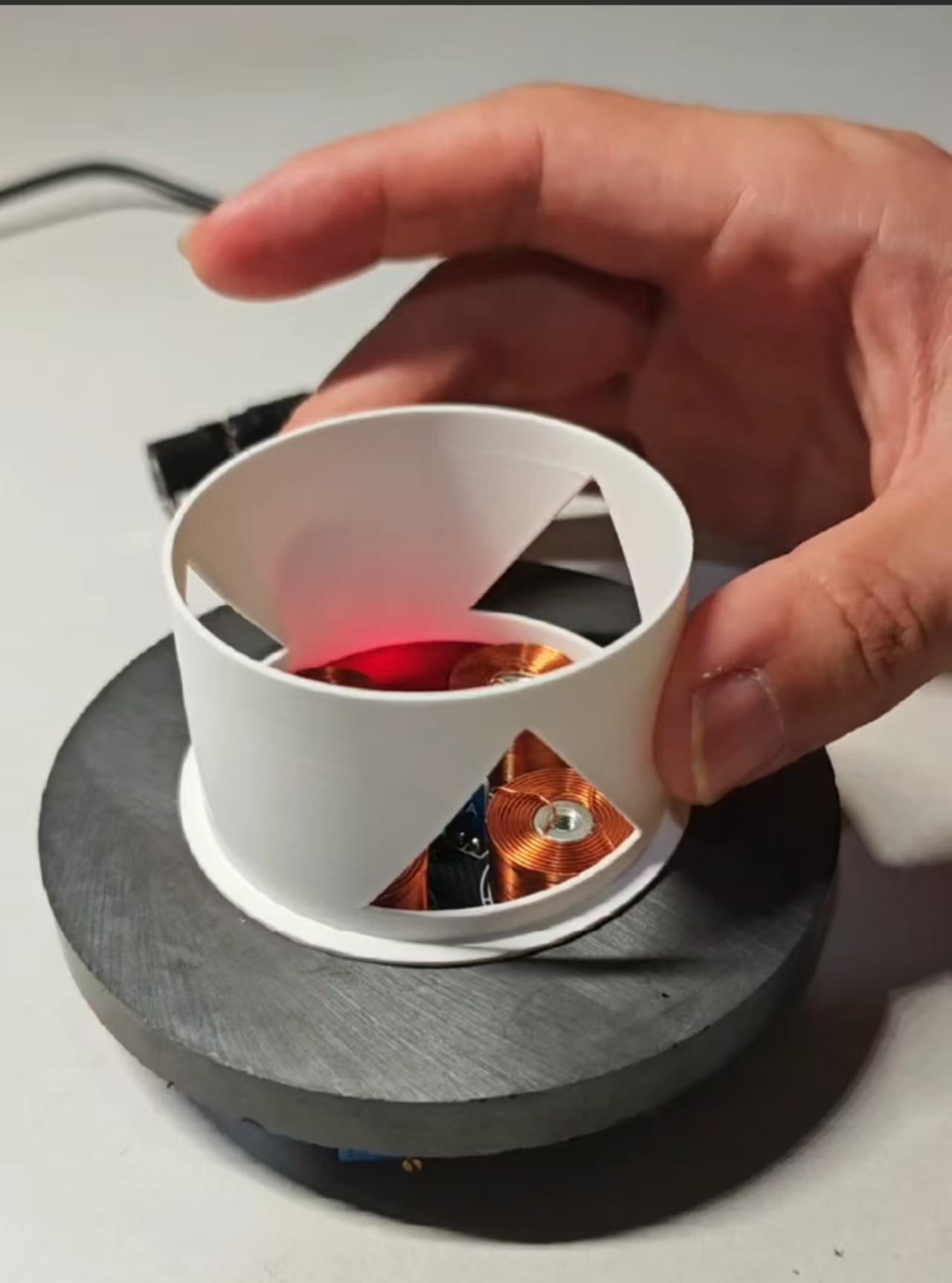

这个时候就到了激动人心的悬浮时刻了，在资料包里，我设计了一个简易的悬浮辅助道具，可以用3D打印机打印出来，由于磁铁是烧制而成的，质地类似陶瓷非常容易碎，一不小心浮子和磁铁吸在一块就碎了，所以加上悬浮辅助道具，可以避免这种情况，同时也方便调试。道具高36mm,这是浮子中部到磁铁的距离，也几乎是浮子的悬浮高度。

即使在不供电的情况下，你也可以把浮子放进浮子道具里，浮子也会悬浮，但会紧贴着道具的内壁，如果是供电的情况下，运气好的话，用手轻轻把浮子往中心拨动，浮子就能悬浮起来，4个角的灯这时应该是常亮的。

常见问题：

那下面说说运气不好的情况：

1、浮子抖动，4个角的灯闪烁：需要调整线圈下面的铁片，沿着铁片中间的槽前后调整一下，找到一个稳定的位置，这个要花费点耐心。

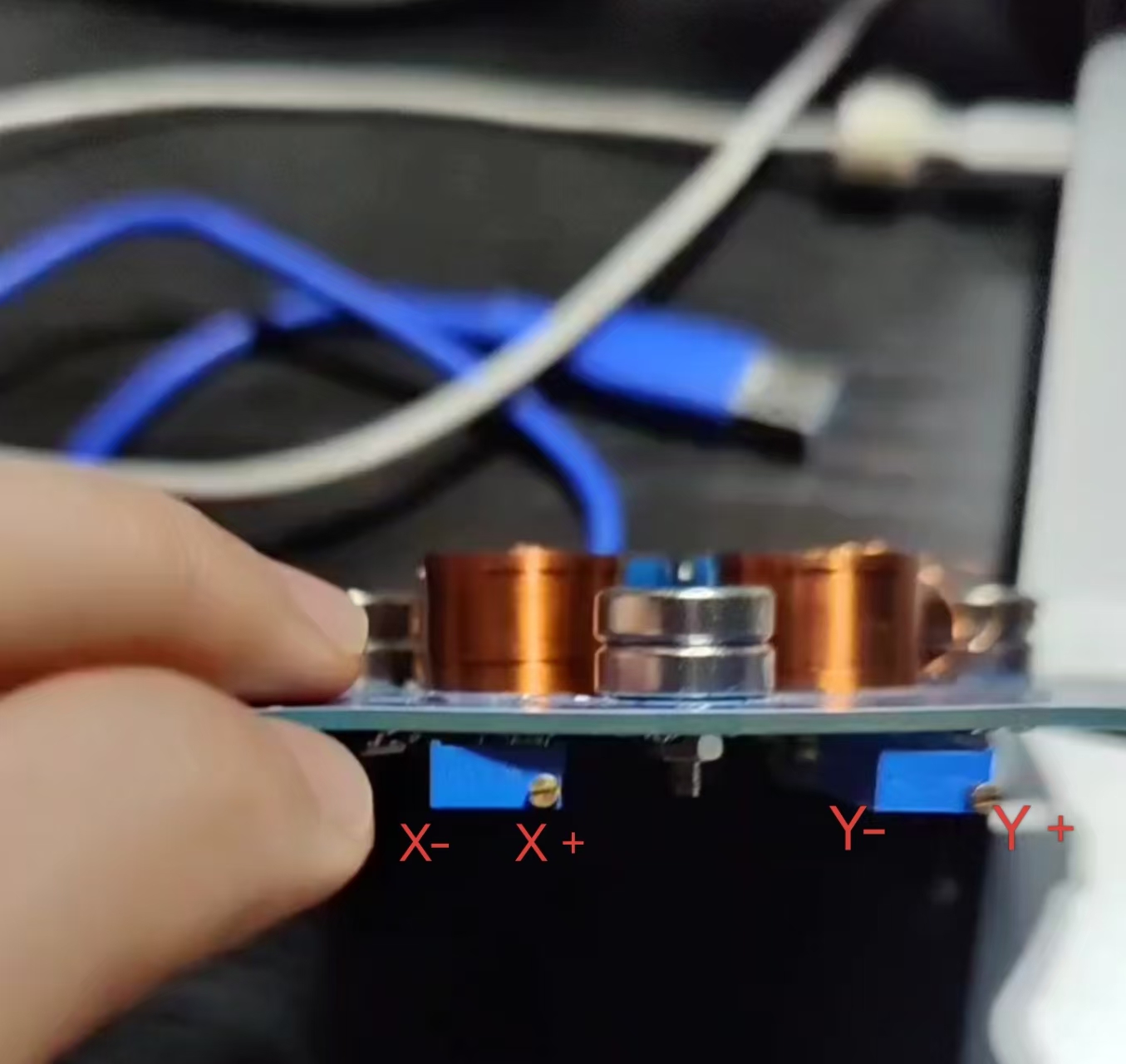

2、浮子不在中心位置，轻微偏向一边：需要调整电位器

3、浮子不能悬浮，但前后左右晃动浮子，能感受到线圈的力量：可能是线圈2个引脚焊接反了

4、浮子晃动感受不到力量：需要检查霍尔部分是否有问题，浮子放上时，浮子指示灯是否亮？

其他未列举的情况，大概率要检查元件的焊接，确保焊接没有问题，一般都能悬浮。

资料包站内下载：磁悬浮资料包
