组态王ModRTUServer默认参数：9600、8、N、1

1. 新建一个空白的组态王工程；



2.新建一个COM口的驱动，我们这里选择

【PLC】->【莫迪康】->【ModRTUServer】->【COM】

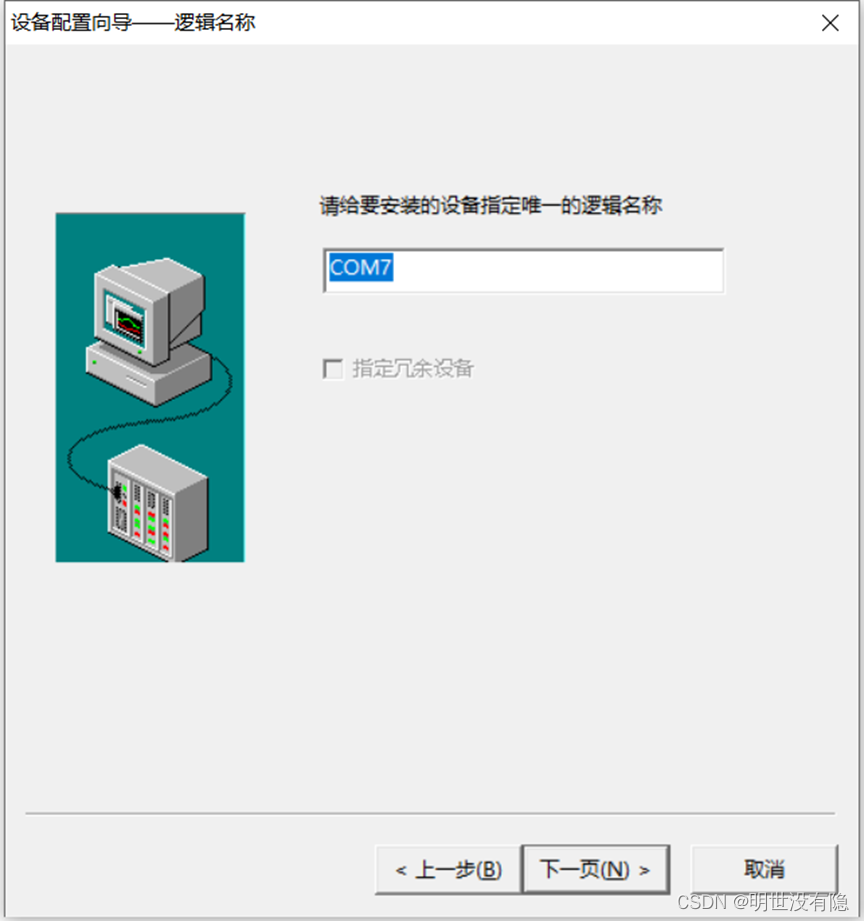

串口根据自己的电脑选择，我选择的COM7

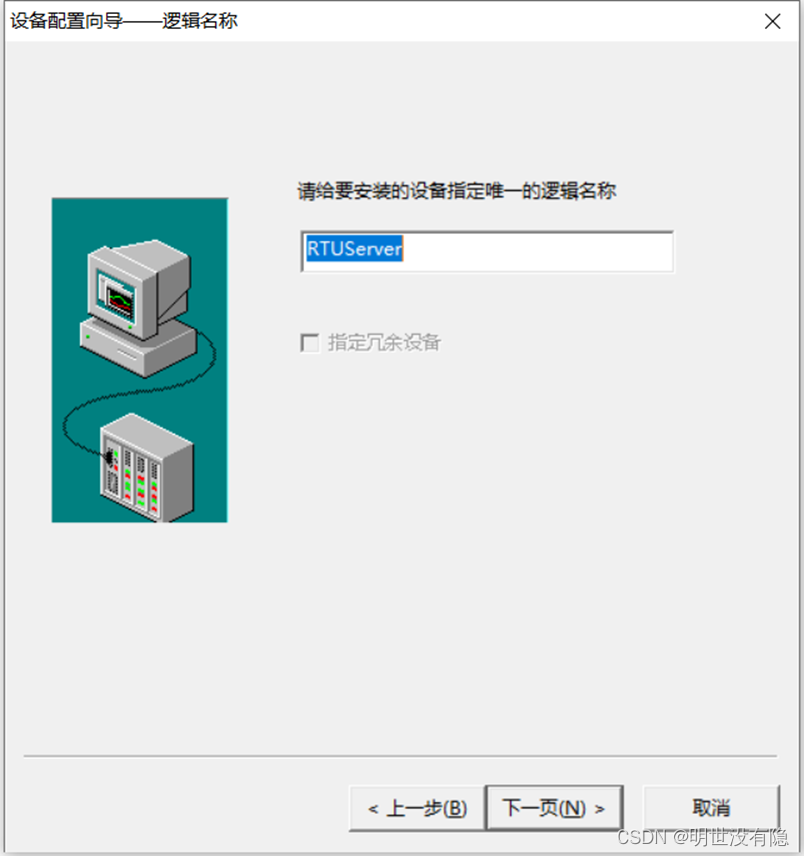

3.设备名称

随意,用于识别设备

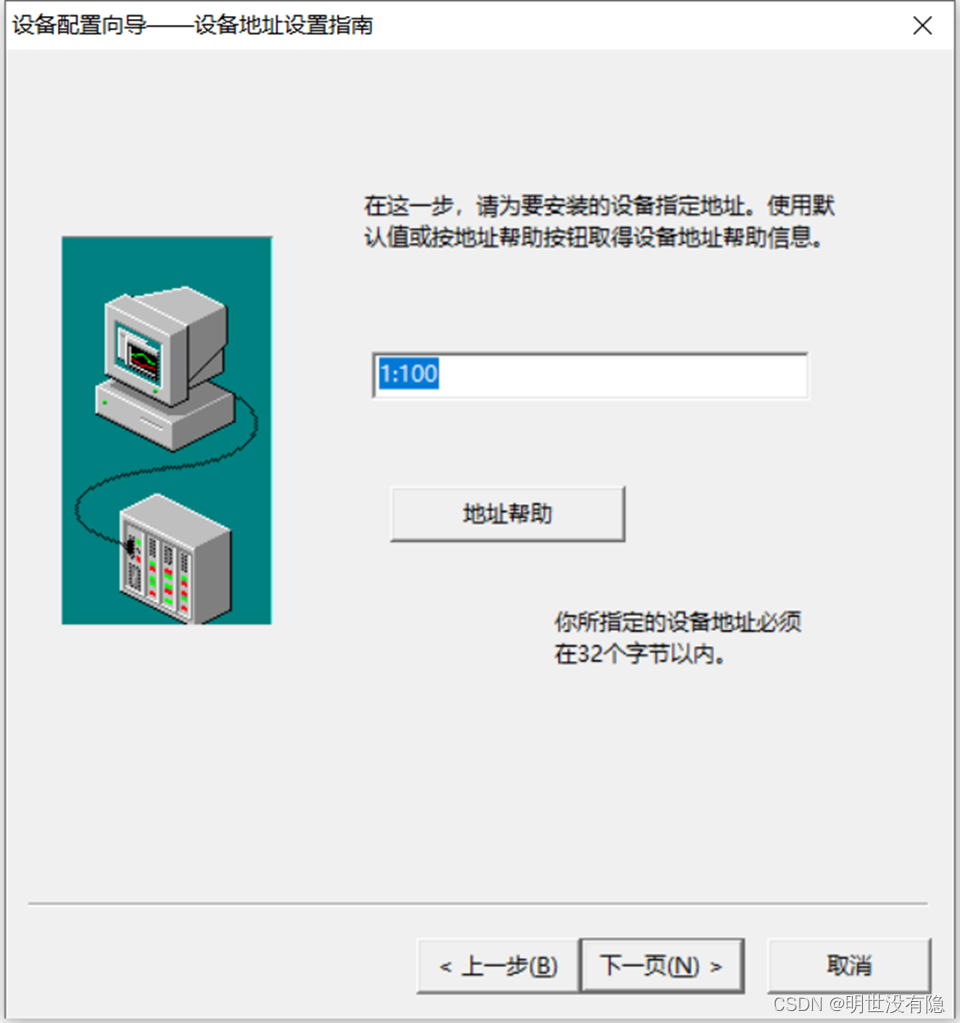

4.设置设备地址

特别注意(地址格式 Address:ReceiveTime，Address:1-255 设备地址，ReceiveTime:0-100 接受数据的时间)

我们设置为（1:100）(从站地址是1，接收时间是100)，若只是设置1会提示设置格式错误

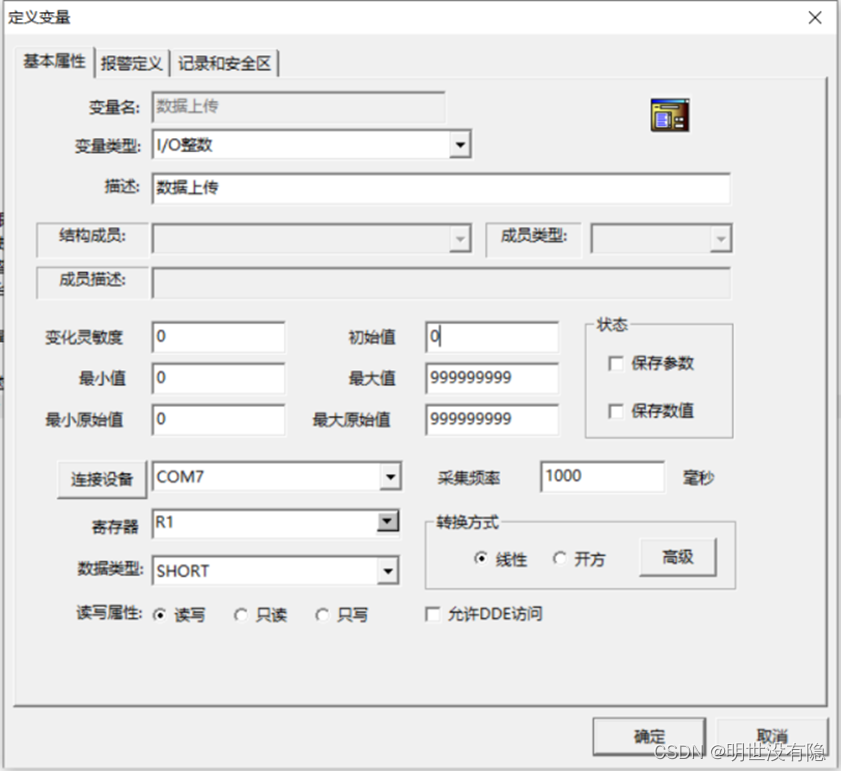

5.数据变量的创建

在数据词典选项中新建一个数据

我们创建“网关上传”变量(数据来源)。

变量类型 （I/0 整数）  若是线圈则选择（I/0离散）

选择连接设备（ModRTUServer）

寄存器类型 （R1）     若是线圈则选择（B1）

数据类型 （SHORT）    若是线圈则选择（Bit）

读写属性 （读写）



按照此方法可依次建立其他需要的变量。

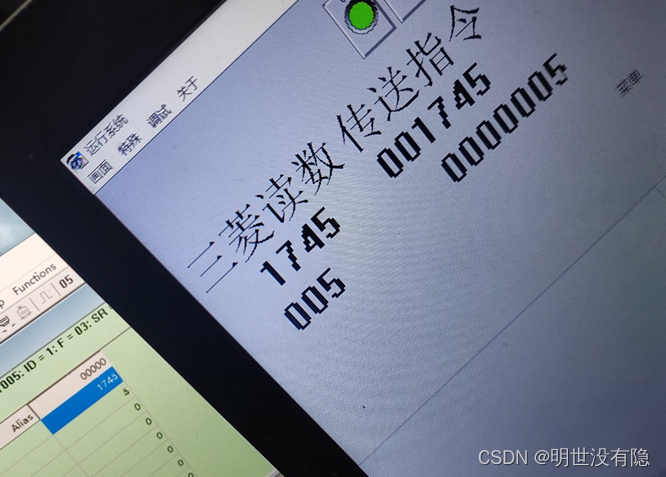

6.比如需要转发的数据三菱寄存器1 三菱寄存器2

下图所示点击应用程序命令语言需要转发的变量在前

被转发的在后面

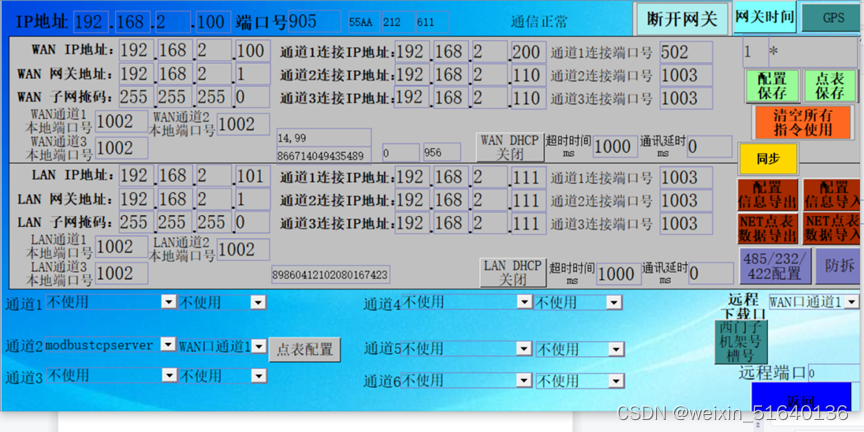

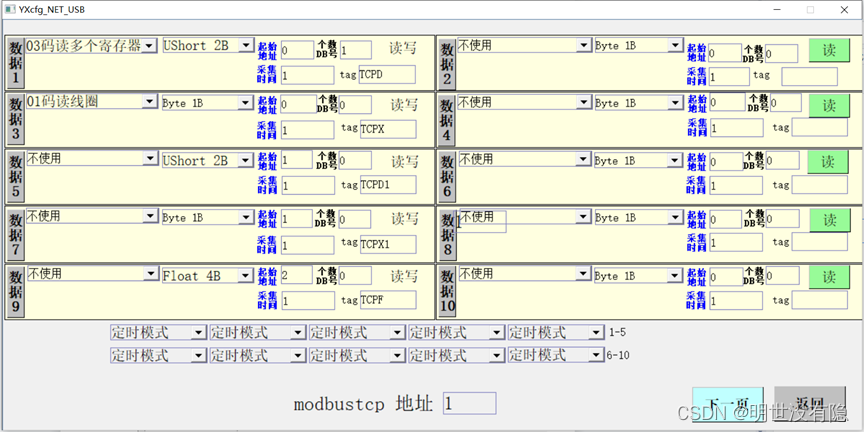

7，采用POLL读到了，就可以使用网关模块走modbusRTU协议去读组态王实现，组态王的数据采集上云
