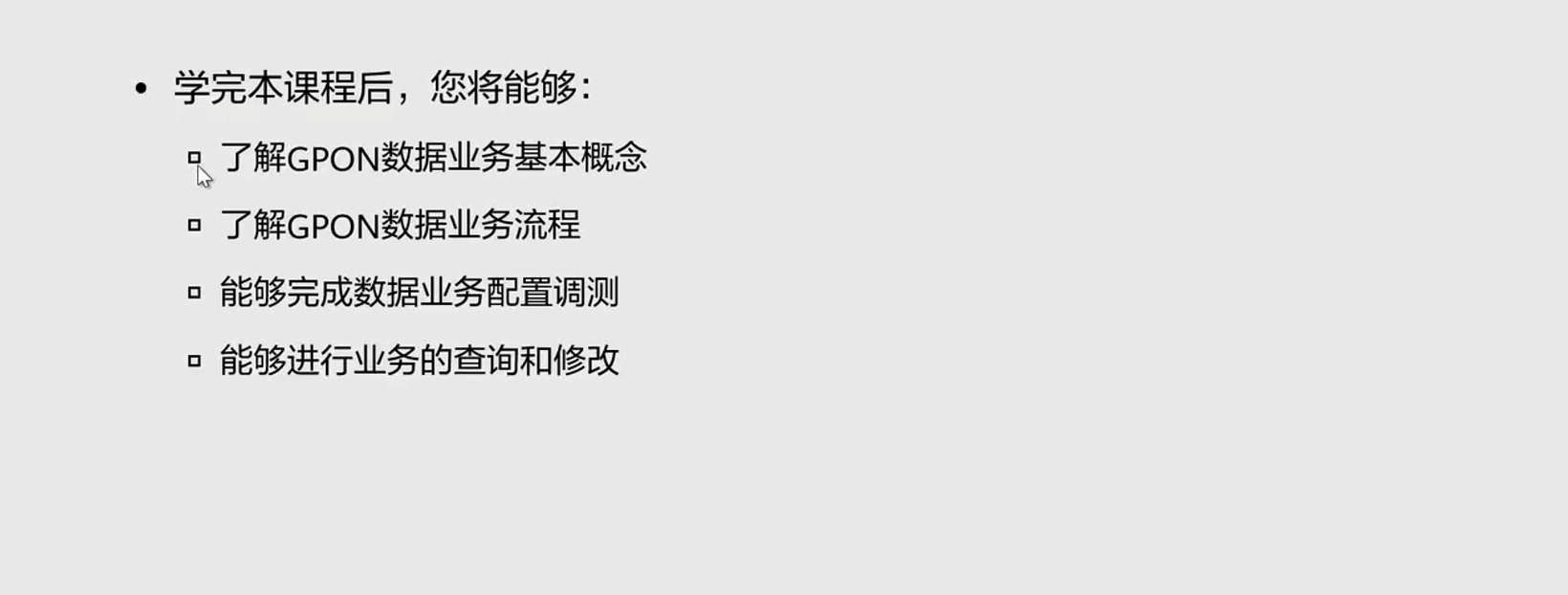

目标

 基本概念介绍

基本概念介绍

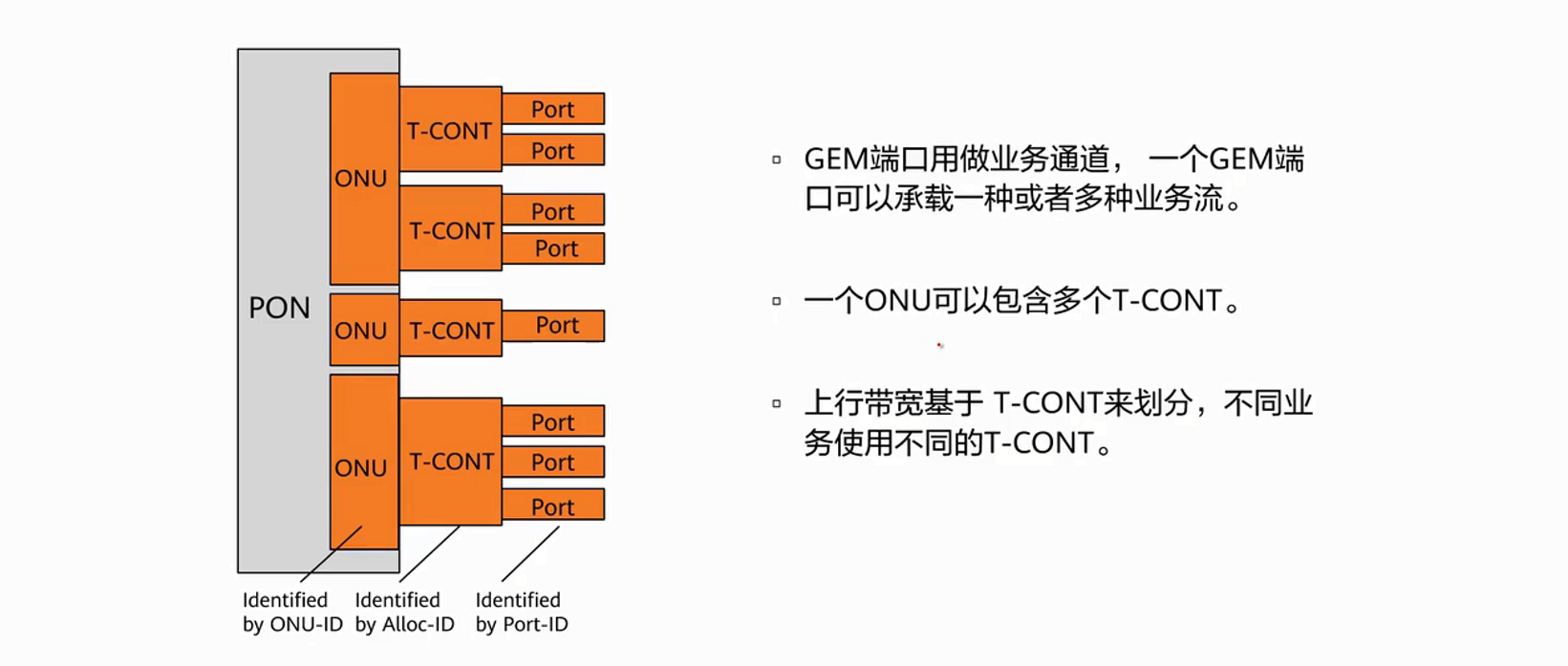

GPON基本概念-上行复用结构

ONU ID号用来标识不同的ONU, 在同一个PON口下面ONU ID号绝对不能重复。

T-CONT用Alloc-ID号标识，Alloc-ID = 256* TCONT-ID+ ONU ID。绑定DBA模板。

GEM Port ID,用来标识不同的GEM帧，一个帧可以承载一种业务或多种业务。跟线路模板里面的配置有关，Mapping index变换索引有关系，值为,0~7。配置GEM Port和业务VLAN映射关系。一个GEM Port最多可以支持8种不同业务流。

一个ONU可以包含多个T-CONT，一般不同的业务放在不同的GEM帧，不同的GEM帧会放在不同的T-CONT。

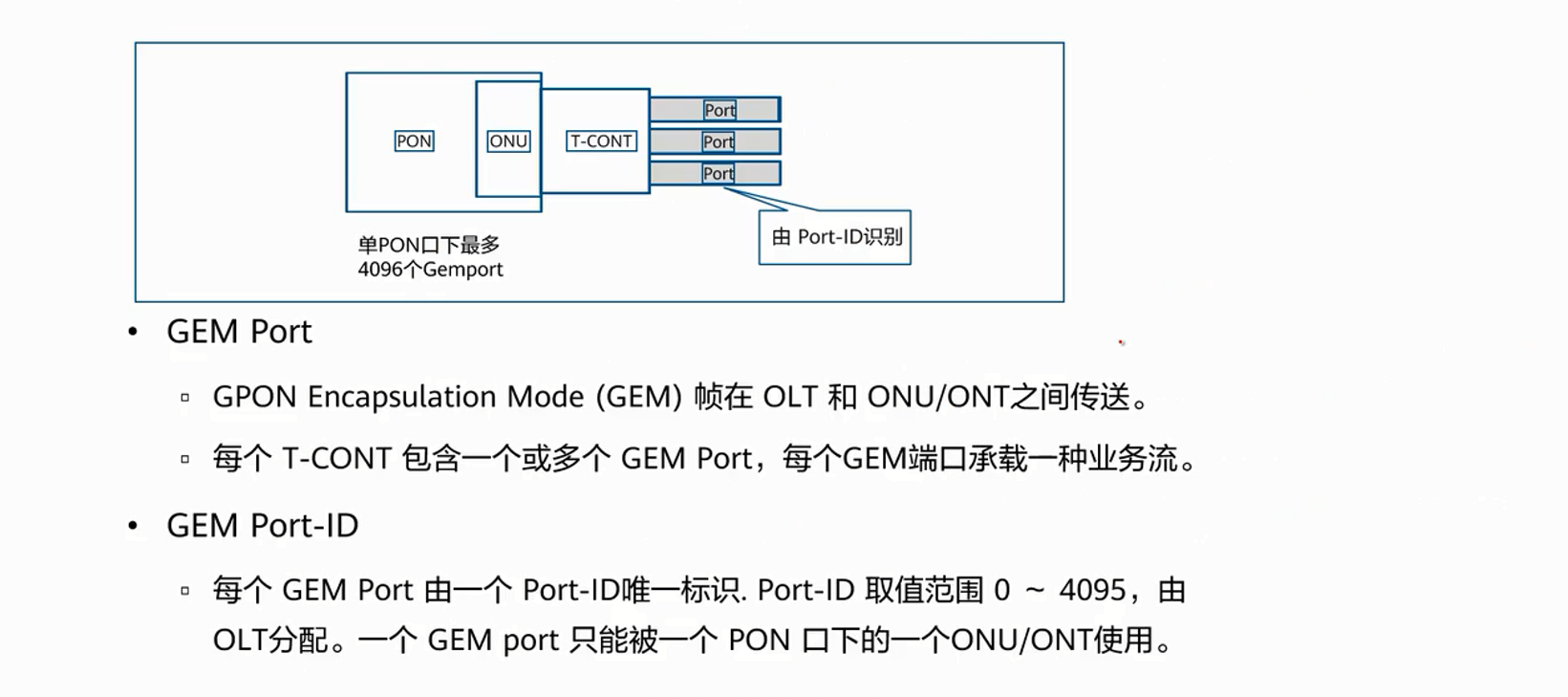

GPON基本概念-GEM Port

GEM帧通过 Port ID号来进行标识。

 总共12比特，2的12次方等于4096个GEM Port, Port ID号从0~4095，4095属于广播GEM Port。如果把数据放在GEM Port 4095,PON口下的所有ONU都能收到这个数据。

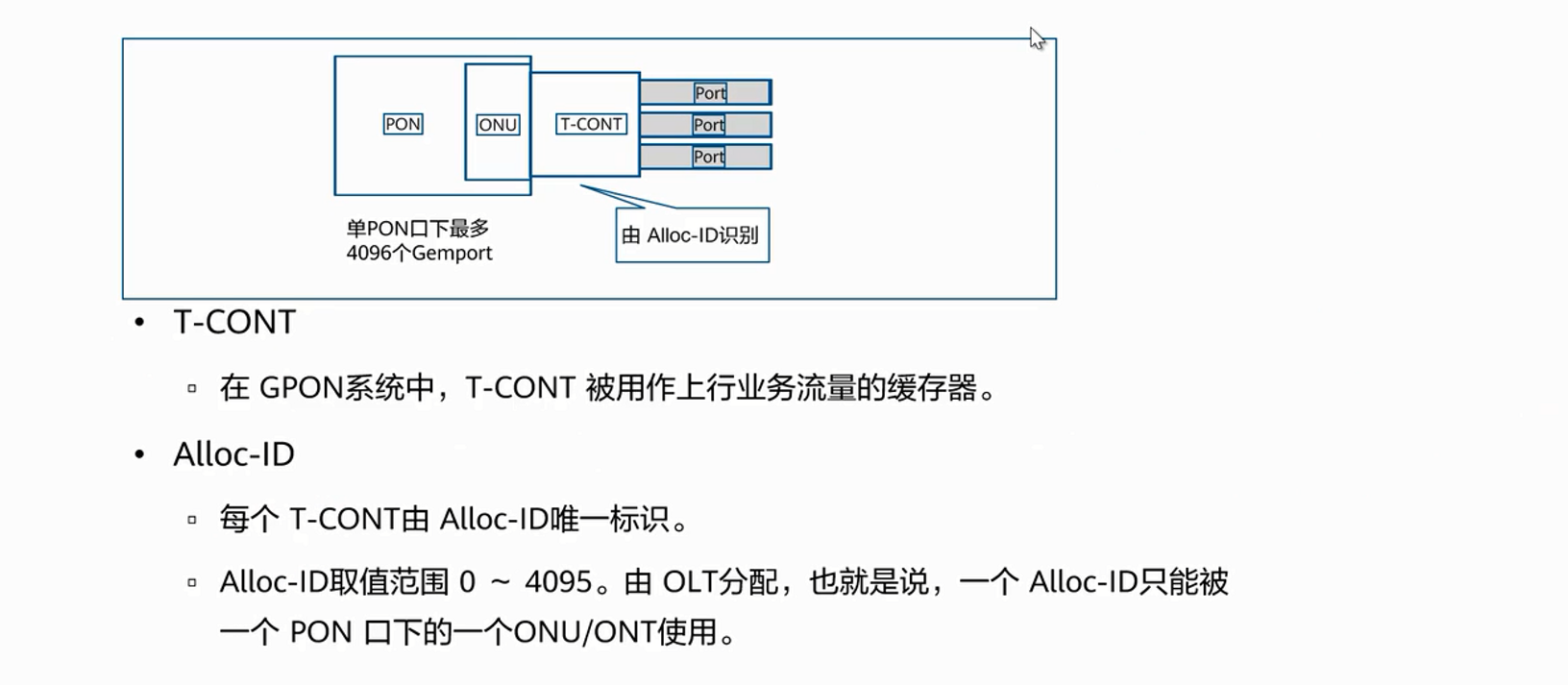

GPON基本概念 - T-CONT

 T-CONT的值一般在0~7之间。

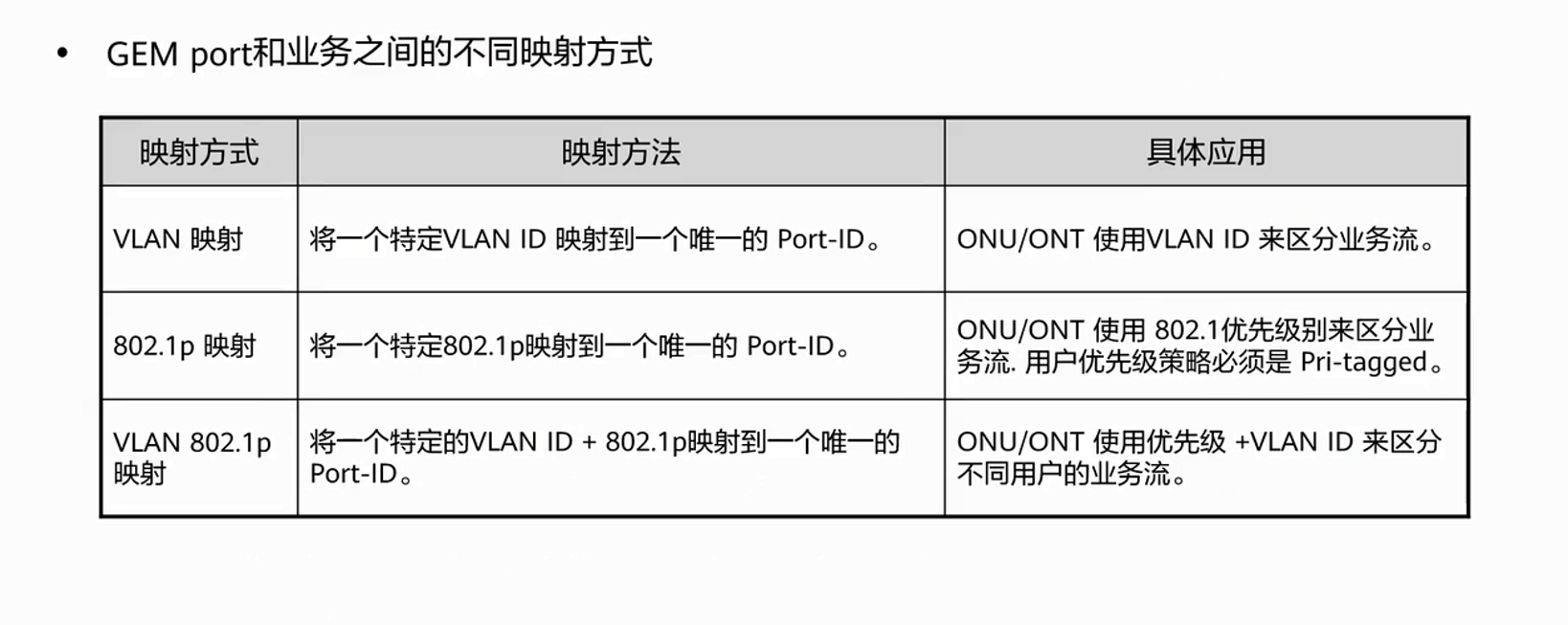

GEM Port与业务流的映射

缺省的是VLAN映射。
