IEC 60870-5-104 从站模拟程序（基于数据库）

📌 项目简介

本项目是一个纯 Python 实现的 IEC 60870-5-104 从站模拟程序，主要功能包括：

• 从 MySQL 数据库轮询获取遥测/遥信数据；
• 实现 IEC 104 从站通信，支持与主站的握手、总召唤、变化量上送、周期上送；
• 不依赖第三方协议库，完全自定义实现104协议帧处理；
• 线程隔离，通信与数据库采集独立运行。

📁 项目结构

├── mysql_to_iec104.py           # 主程序（包含数据库线程 + IEC104服务线程）
├── README.md         # 使用说明

⚙️ 环境依赖

• Python >= 3.7
• pymysql
• MySQL 数据库一套

✅ 建议在 Linux 或 Windows 环境下运行，确保网络端口 2404 可被监听。

安装依赖

pip install pymysql

🏗️ 数据库配置

请先在 MySQL 中创建数据库和数据表，表结构如下：

表名：104_table
包含 16 个字段，字段名为 字段1 到 字段16：

• 字段1 ~ 字段15：模拟量（遥测） → IOA 1~15
• 字段16：开关量（遥信） → IOA 16

可手动插入或通过其他程序实时更新这张表。

🔄 功能说明

1、数据库轮询线程（db_polling_thread）

• 每秒查询一次数据库，取出一行 16 个字段；
• 检测数据是否有变化，变化项入队；
• 每 15 分钟执行一次“周期性全量上送”任务。
• IEC104 从站通信线程（iec104_server_thread）

2、监听 2404 端口，等待主站连接；

• 支持 STARTDT / STOPDT / TESTFR 握手过程；
• 接收总召命令（C_IC_NA_1），上送 15 个模拟量和 1 个遥信量；
• 检测到变化/周期性任务时，构造并发送 I 帧（遥测/遥信）；
• 支持 S 帧、U 帧的处理与回应。

📡 报文说明

• 遥测类型：M_ME_NA_1（Type=9），顺序寻址方式
• 遥信类型：M_SP_NA_1（Type=1）
• 总召命令：C_IC_NA_1（Type=100）

✅ 启动方式

直接运行：

python mysql_to_iec104.py

运行日志将输出：

• 数据库连接情况
• 数据采集变化日志
• IEC104 报文收发日志
• 总召唤响应及周期上报状态

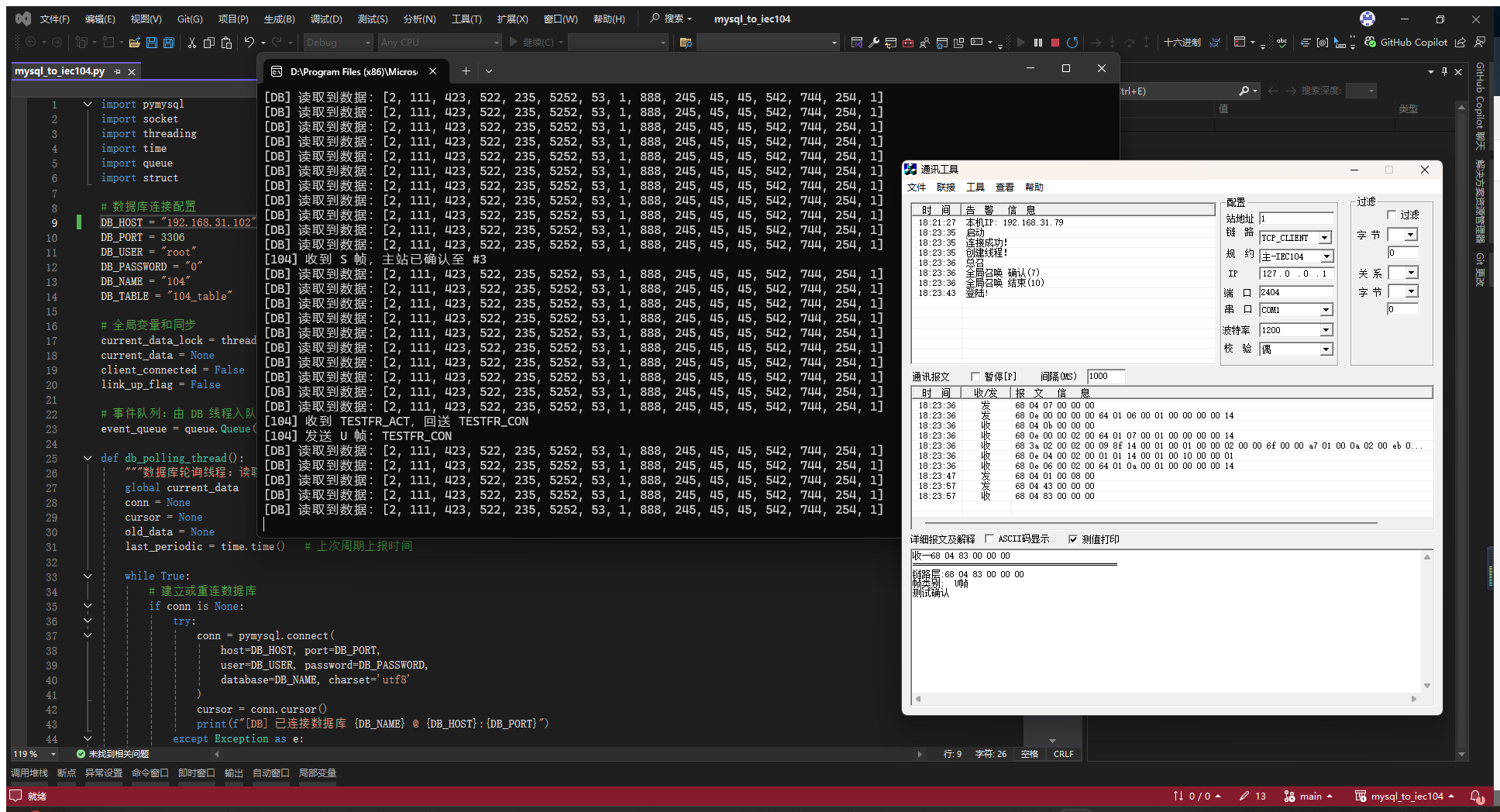

🧪 调试建议

• 可使用调试主站软件如 IEC104 Tester、ScadaBR 等；
• 验证主站与从站建立握手后，是否能触发总召并成功上送；

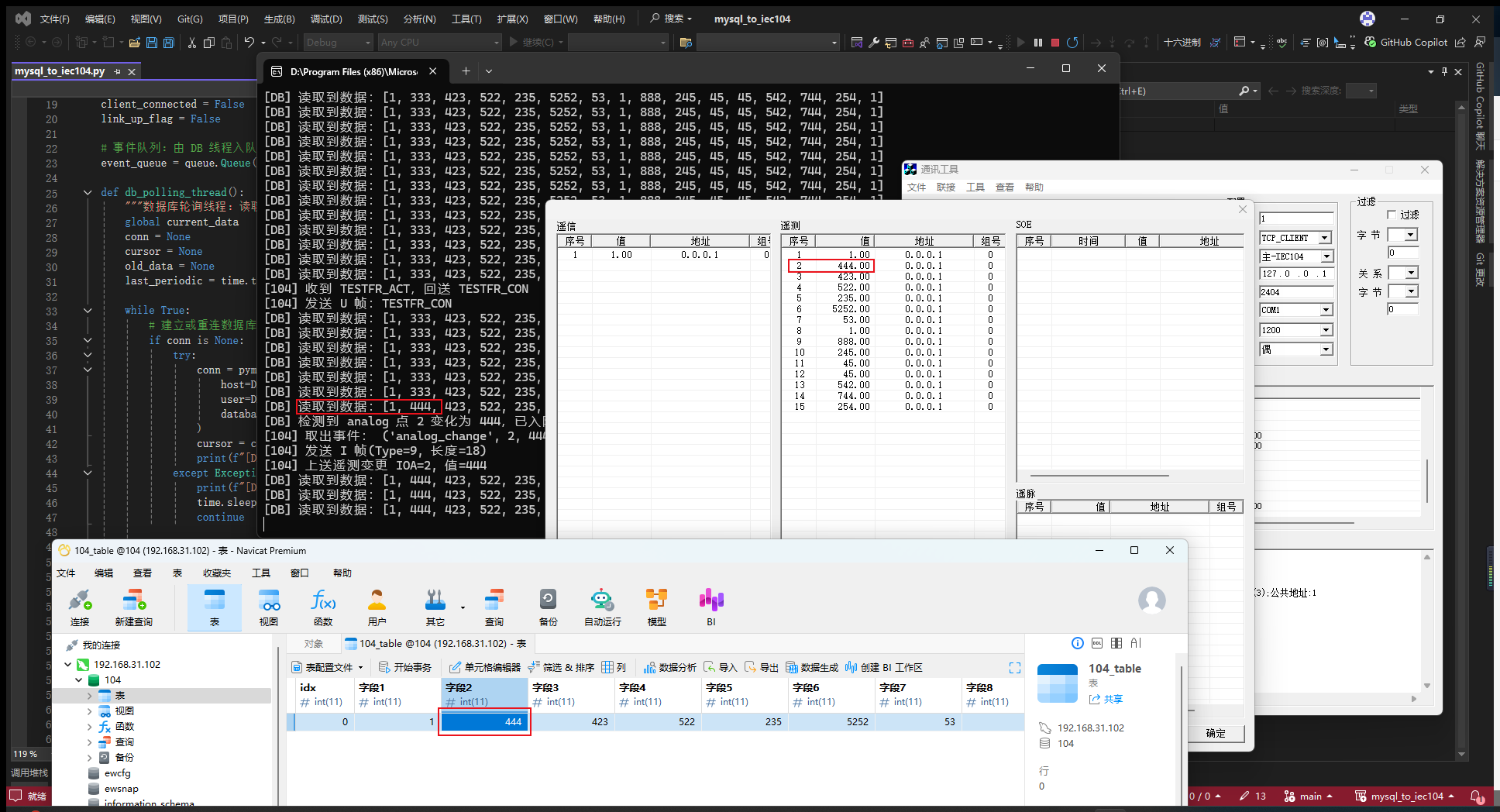

• 数据库表中字段值变化时，观察是否触发变化量上送。

📍 注意事项

• 当前程序仅支持单连接从站模式；
• 所有点位地址为 顺序型寻址（IOA 从 1 开始）；
• 程序未使用任何现成协议库，适合教学、实验、快速部署使用；
• 实际工程中请注意加固异常处理、安全机制等。

如需扩展支持多个表、多个连接、写入命令响应等功能，请在此基础上继续拓展。

📞 联系与支持

如有问题或需求，可通过 Issues 提出，也欢迎 Fork 本项目进行二次开发。
