芯片概述

TS01S是单通道电容式触摸传感器芯片，采用SOT23-6封装，可完美替代机械开关。该芯片基于CMOS工艺制造，具有超低功耗特性（3.3V时仅25μA），工作电压范围2.5-5.0V。

核心特性

• 灵敏度调节：支持三级灵敏度调节（高/中/低）

• 抗干扰能力：内置差分灵敏度校准和噪声消除电路

• 同步功能：支持2-10个芯片并联工作

• 电气参数：

  • 检测电容范围：10-100pF

  • 最小可检测电容变化：0.2pF

  • 输出驱动能力：4mA（开漏输出）

• 工作环境：

  • 温度范围：-20~75℃

  • ESD防护：2000V（HBM模式）

典型应用

• 家电控制面板

• 密封按键替代

• 玩具人机交互

• 移动设备(PMP/导航/MP3等)

设计要点

1. 灵敏度调节：

   • 通过SYNC引脚连接方式选择灵敏度

   • 推荐触摸板尺寸：10mm×7mm

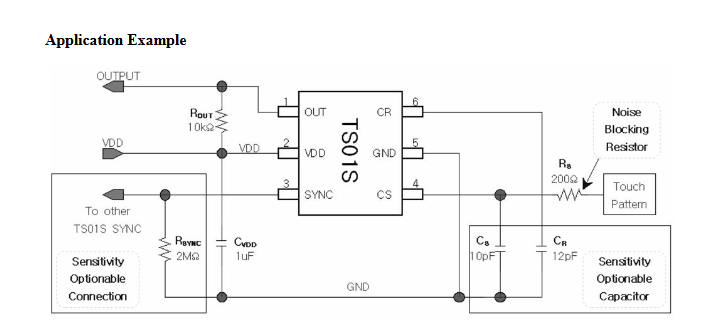

2. 电路设计：

3. •

     CS引脚走线应尽量短（建议0.25mm线宽）

   • 必须添加VDD-GND去耦电容

4. 输出配置：

   • 需外接上拉电阻（典型值10kΩ）

封装与生产

• 封装尺寸：3.02×1.7mm（SOT23-6）

• 包装规格：3000片/卷盘
