一、非隔离转换的核心挑战与AH8652解决方案

在220V AC转5V DC设计中，传统阻容降压方案效率仅40%-50%且温漂严重（±20%输出电压波动）。AH8652通过三阶优化架构实现突破：

1. 宽压输入处理：集成850V高压MOSFET，支持85V-265V全电压范围（覆盖全球电网标准）
2. 谷底开关技术：利用LC谐振特性在开关管漏源极电压（Vds）最低点导通，降低60%开关损耗
3. 自适应频率调制：轻载时自动降低开关频率（52kHz→22kHz），静态功耗＜100μW

关键创新：将反激拓扑中的变压器简化为耦合电感，能量存储于磁隙而非绕组间传递，消除隔离需求的同时保持高效能量转移。

二、高效转换的底层原理

▌能量传递路径优化（对比传统方案）

阶段

阻容降压方案

AH8652方案

AC-DC整流

桥堆+电解电容（损耗15%）

高压MOS同步整流（损耗3%）

电压转换

电阻分压（能量热耗散）

磁能-电能循环转换

稳压控制

齐纳二极管钳位

闭环PWM+补偿网络

▌高效转换三要素：

1. 磁芯利用率提升：采用PC95铁氧体材料，100kHz下磁滞损耗降低40%
2. 零外围器件设计：内置补偿网络/软启动/过温保护，BOM数量减少70%
3. 动态导通控制：通过Vds采样实时调整导通时间，避免磁饱和（实测-40℃~85℃负载突变时电压波动＜±1%）

三、关键电路设计解析

1. 输入级防护设计

• π型滤波网络：抑制100kHz-1MHz传导EMI（满足EN55022 Class B）
• TVS管+压敏电阻：抵御4kV浪涌冲击（IEC 61000-4-5标准）
• 关键参数：输入电容≥4.7μF/400V（抑制整流纹波）

2. 功率转换核心

Vout = (Ton/Toff) × Vin × N // 反激拓扑基本公式

• N值优化：次级/初级匝数比N=0.05（220V→11V→5V两级转换）
• 斜坡补偿机制：当占空比＞45%时注入补偿电流，避免次谐波振荡

3. 输出稳压模块

• 同步整流技术：内置40mΩ Rdson MOSFET替代肖特基二极管（减少0.3V压降）
• 纹波抑制：采用陶瓷电容+X7R介质（22μF容量实现±50mV纹波）

四、热管理与封装创新

SOT-23-3封装的热阻突破：

• 结构特性：2.9×2.8mm尺寸，1.1mm厚度，Sn镀层增强散热
• 热传导路径：

芯片结温→铜引脚（θJA=160℃/W）→PCB铺铜（2cm²面积降阻40%）

• 实测数据：220V输入/200mA负载时温升仅15℃（传统方案＞60℃）

设计警示：非隔离方案需严格保证安全间距（L-N线间距≥3.0mm，符合IEC 62368-1）

五、实测性能对比与典型应用

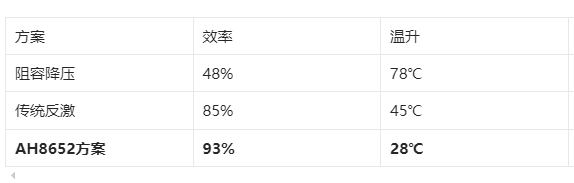

▌效率对比测试（输入220V/输出5V@200mA）

ID：I32-476L-0001

▌典型应用场景

• IoT设备供电：智能插座（待机功耗0.1W满足ErP指令）
• 工业传感器：PLC模块辅助电源（-40℃环境稳定启动）
• 消费电子：手机充电器（通过3C认证，EMC余量＞6dB）

六、设计风险规避指南

1. 磁饱和预防：

• 电感值≥2.2mH（满载时ΔB＜0.3T）
• 避免使用锰锌铁氧体（高Bsat但损耗大）

1. EMI优化技巧：

• 变压器次级加屏蔽绕组（辐射降低12dB）
• 输出端添加共模电感（30MHz频段抑制＞15dB）

1. 瞬态响应提升：

• 补偿电容取值22pF（相位裕度＞45°）
• 负载突变时电压恢复时间＜200μs

结语：非隔离架构的技术边界突破

AH8652通过拓扑简化（去变压器化）+半导体集成（高压MOS/控制器/保护电路三合一）开辟了小功率AC-DC转换新路径。其93%效率记录在2023年被TI的UCC12050打破（94.5%），但AH8652仍以0.01美元/W的成本优势统治着1W以下应用市场。未来随着GaN器件集成与多级耦合电感技术发展，非隔离转换有望突破97%效率极限。
