1.碰撞域

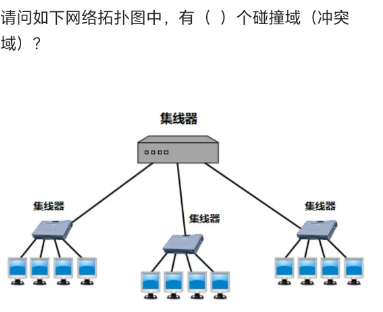

（1）集线器（Hub）

一个集线器的整体以及他连着的pc算一个碰撞域

看，连着pc的集线器有三个 但不是有三个碰撞域，因为他最上边的也是集线器就把这三个碰撞域合并成一个了。

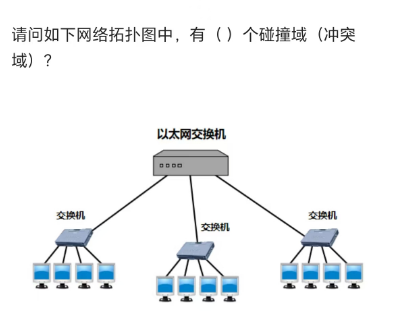

(2)交换机（Switch）

对于交换机来说，他的碰撞域要数图中的每一条线路

看最底层 一个交换机四个端口 四个冲突域 三个交换机12个冲突域       看第二层 有三个交换机连在一个交换机上 交换机与交换机间也算一个冲突域 有三个 一共有15个

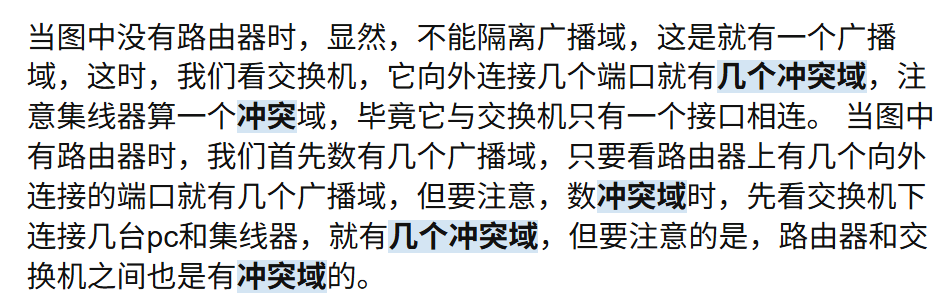

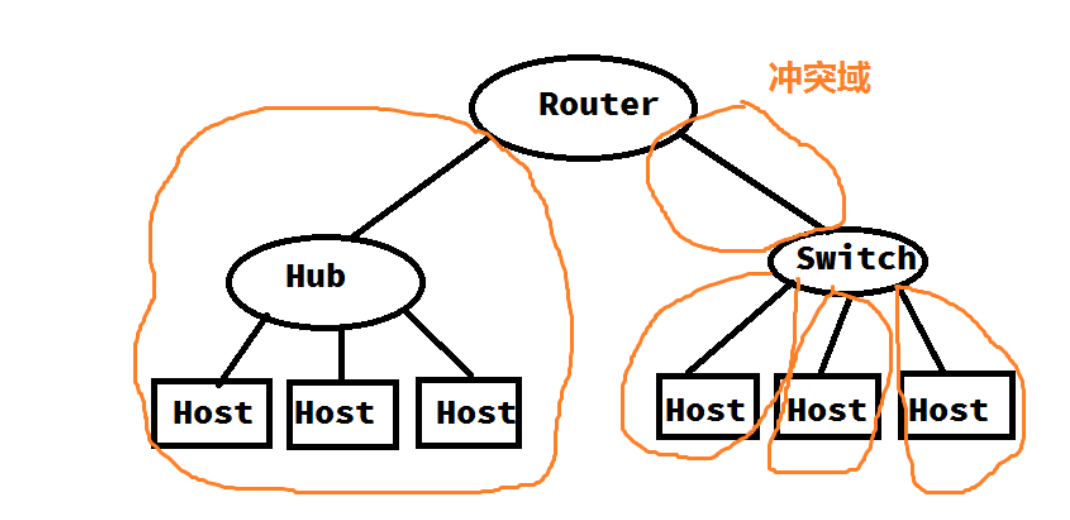

（3）当集线器和交换机在同一个图中时

2.最大吞吐量

（1）集线器:（共享同一带宽 ）

如果全部接在一个集线器上，那么该网络的最大总的吞吐量就是这个集线器的最大值

（2）交换机:（独立专属带宽 ）

各个接口全部与交换机相连,那么总的最大吞吐量就是每个链路最大值的总和

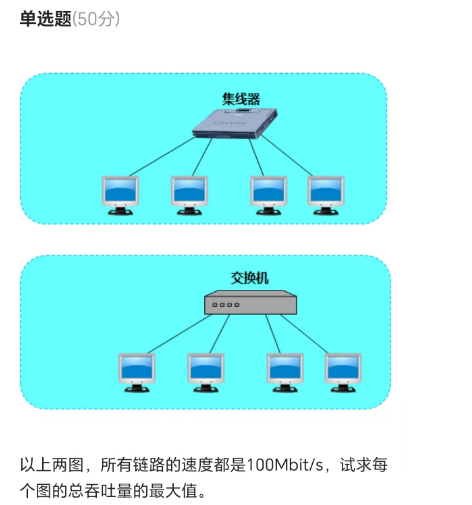

（3）例1

第一个图是集线器，所有链路的速度就是该集线器的最大吞吐量      100Mbit/s

第二个是交换机，这个交换机的最大吞吐量是每条链路的最大吞吐量之和 四条链路合为400Mbit/s

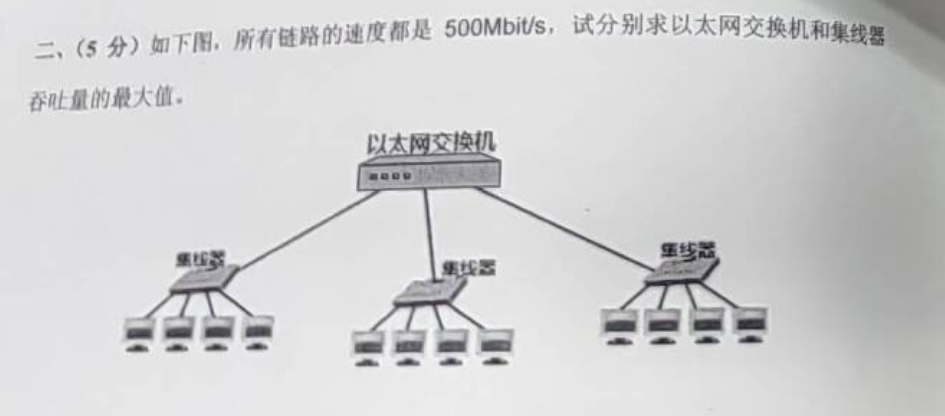

     (4)例2

集线器最大吞吐量：所有链路的速度就是该集线器的最大吞吐量   500Mbit/s

以太网交换机最大吞吐量：全部链路的总和

每个集线器都是500Mbit/s  三个集线器 一共1500Mbit/s
