光学成像系统主要性能参数计算公式

搞制导控制的小伙伴应该都会跟导引头打交道。导弹导引头是精确制导武器的核心部件，其功能相当于导弹的“眼睛”，通过测量弹目相对运动参数并生成制导信息给飞控计算机，飞控计算机再根据导引律生成过载指令进而实现对目标的精准打击。

导引头通常安装于导弹头部，由信息处理硬件和软件构成，性能参数包括作用距离、视场角和分辨率等。根据工作原理差异，主要分为雷达导引头和光电导引头等类型，不同类别在抗干扰、制导精度和环境适应性方面各有特点。

这次俄乌冲突中，很多的导弹配有光电导引头。光电导引头是一种利用光学和电子技术实现目标探测、跟踪和制导的装置，广泛应用于导弹、无人机、精确制导武器等领域。其特点主要体现在以下几个方面：

高精度与高分辨率：利用可见光、红外（如短波红外SWIR、中波红外MWIR、长波红外LWIR）或紫外波段成像，可获得高分辨率的目标图像，实现精确识别和跟踪。

抗干扰能力强：被动探测（不主动发射信号），不易被敌方电子对抗手段（如雷达干扰）干扰，相比雷达导引头，不易被反辐射导弹锁定。

全天候工作能力：可结合可见光、红外、激光等多波段传感器复合制导，适应复杂环境（如夜间、烟雾、雾霾等），可在夜间或者低能见度条件下工作。

智能化处理能力：结合AI算法（如目标识别、特征匹配），可区分真假目标（如诱饵弹）；通过数据链传输图像信息，也支持人在回路控制，如导弹打击前由士兵人工选定目标。

光电导引头选型需要系统评估多项关键指标，以确保其与任务需求、环境条件和系统兼容性相匹配。核心性能指标包括：

作用距离：对典型目标的探测/识别距离（如对坦克3km识别、战斗机10km探测）。

焦距：通常指从透镜（或反射镜）中心到焦点的距离，是衡量其光学系统聚焦或散焦程度的关键参数。在光电导引头中，焦距直接影响目标图像的清晰度和细节捕捉能力。短焦距系统能更紧密地聚焦光线，适合近距离高精度探测；而长焦距系统可扩大探测范围，但可能降低图像分辨率。例如，红外成像导引头常采用长焦距光学系统以获取更大范围的背景温差信息。

视场角：宽视场（如30°×30°）用于搜索，窄视场（如3°×3°）用于精确跟踪。

本文介绍一下光电导引头一些关键指标的计算核定方法，供非导引头专业的小伙伴参考。

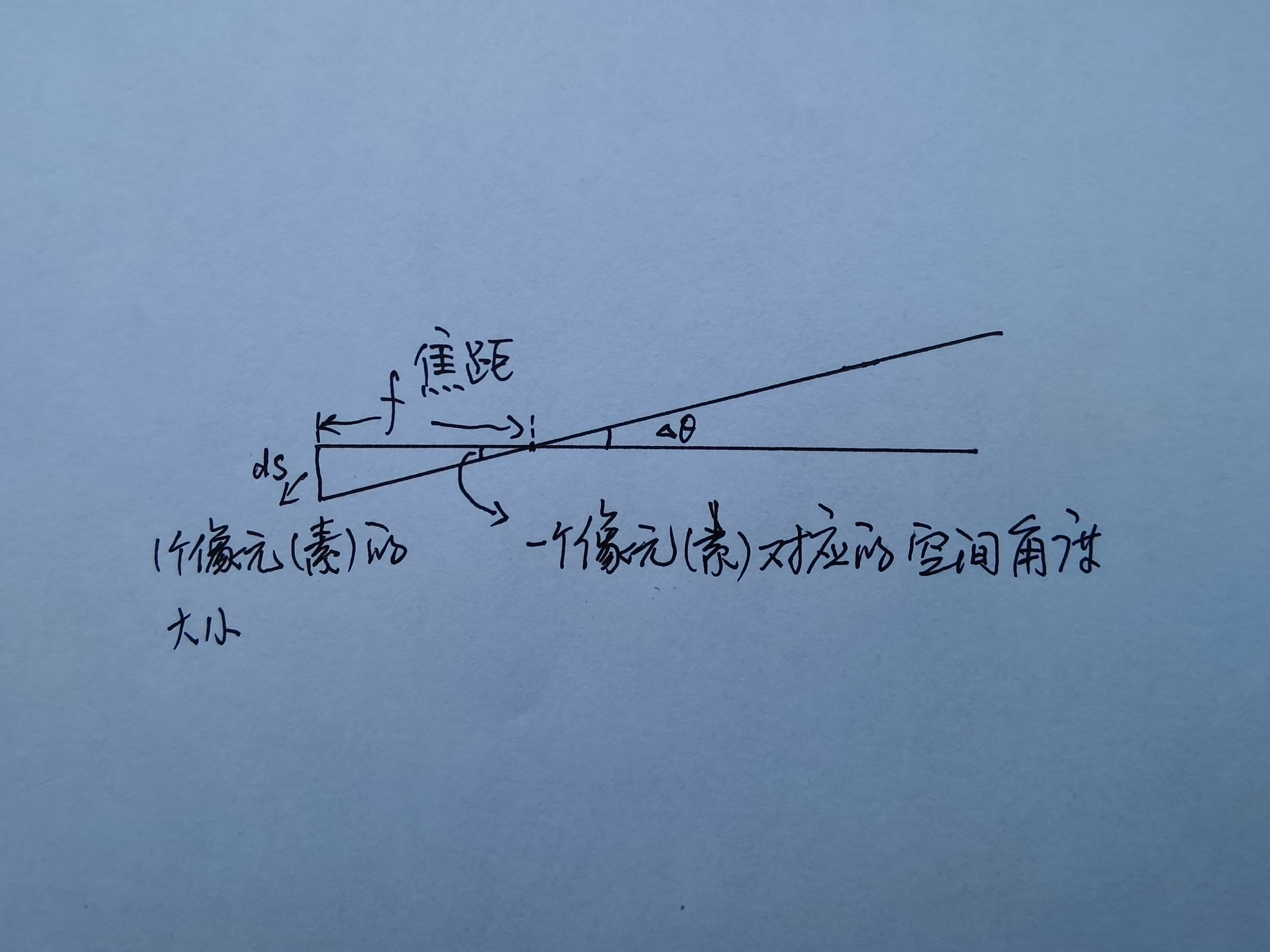

空间角分辨率的计算公式为

delta_theta空间角分辨率(mrad)，ds探测器像元大小(μm)，f光学系统焦距(mm)。

光学探测器像元尺寸是光学成像领域中的一个关键参数，它指的是在光学探测器芯片焦平面阵列上，每个像元的实际物理尺寸，通常以微米(μm)为单位来进行表示，常见像元尺寸有25μm 、17μm 、15μm 、14μm、12μm 、10μm、9μm、7μm、6.45μm、3.75μm、3.0μm、2.0μm、1.75μm、1.4μm、1.2μm、1.0μm等。

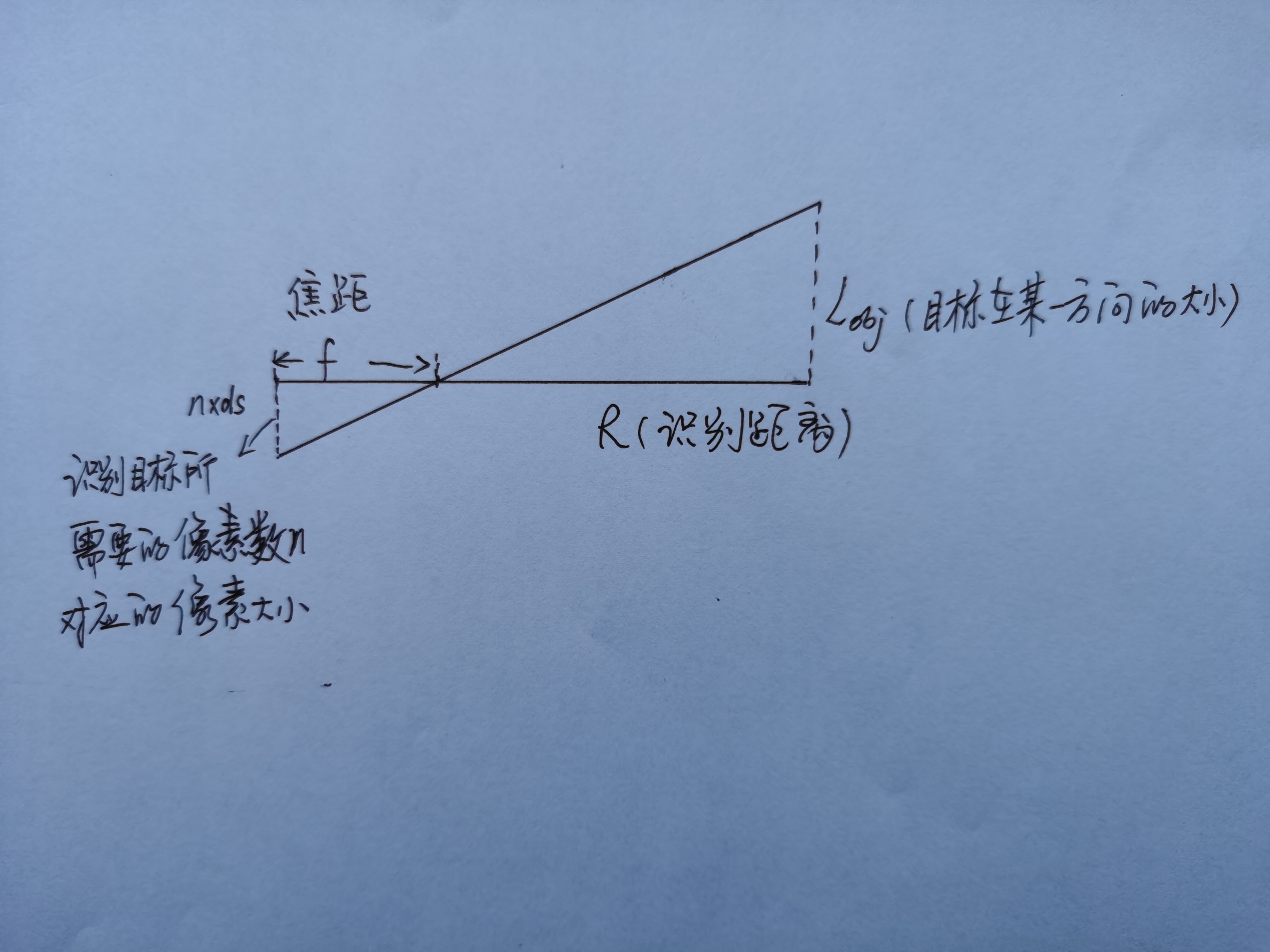

基于空间角分辨率的作用距离计算公式为

R表示作用距离(km)，Lobj表示目标大小(m)，ds表示探测器像元大小(μm)，f光学系统焦距(mm)，n识别目标时所需要的像元数。

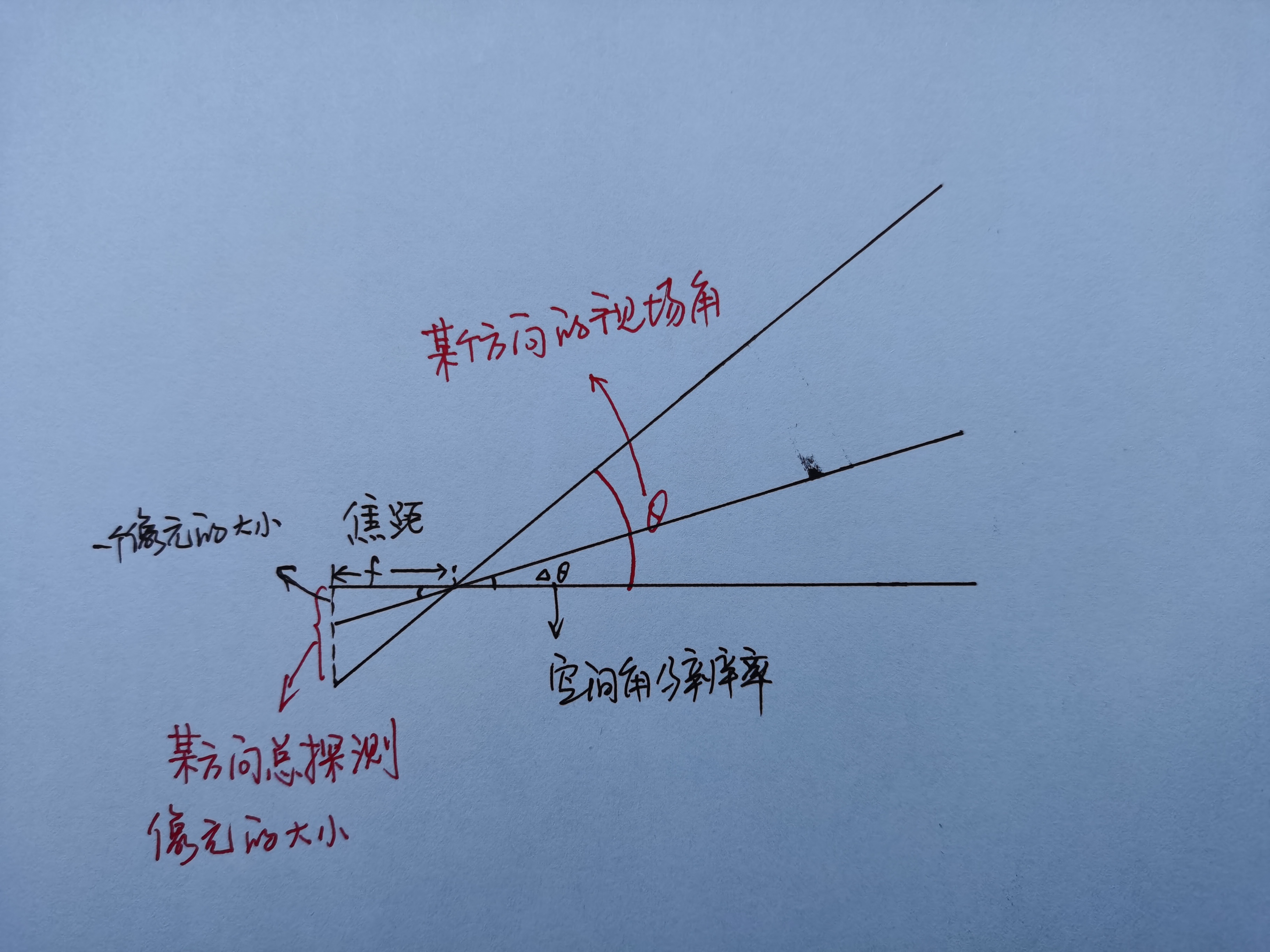

探测器某个方向的视场角计算公式为

delta_theta表示探测器的空间角分辨率，K表示探测器在某方向的像元数，theta表示探测器在某个方向的视场角。

算例分析：

假设目标大小为10mX10m，要求的作用距离为5km，红外探测器的像元大小为12μm，探测器识别目标所需要的像元数为12个，红外探测器分辨率为640*512，试计算红外探测器的焦距、空间角分辨率和视场角。

焦距f的计算表达式为

可得红外探测器的焦距为72mm。

空间角分辨率delta_theta的计算表达式为

可得红外探测器的空间角分辨率为0.17mrad。

视场角theta的计算表达式为

可得红外探测器的视场角为6.1°X4.9°。
