【HOOPS Exchange简介】

HOOPS Exchange是一款专注于工程数据访问的高性能SDK，通过统一的接口，支持30多种主流CAD和BIM文件格式的读取与导出，包括原生的CATIA V5、NX、CREO、REVIT等格式，并能够将数据转换为行业标准格式如STEP、JT等。

它能够独立于原始软件运行，无需依赖特定的CAD系统或工具，从而大大简化了数据处理的复杂性。无论您是在开发CAD、CAM、MaaS、CMM（坐标测量机）、AR/VR，还是数字工厂或AEC/BIM（建筑信息建模）应用，HOOPS Exchange都能满足您的需求。

现在很多CAD模型都比较复杂，有时候为了一些特殊用途（轻量化显示、布尔运算、CAE网格剖分等），需要到对原始模型进行减面操作。在HOOPS Exchange中，就提供了对模型进行减面操作支持，以下内容就是HOOPS Exchange的减面功能代码和测试效果。

一、HOOPS Exchange减面代码

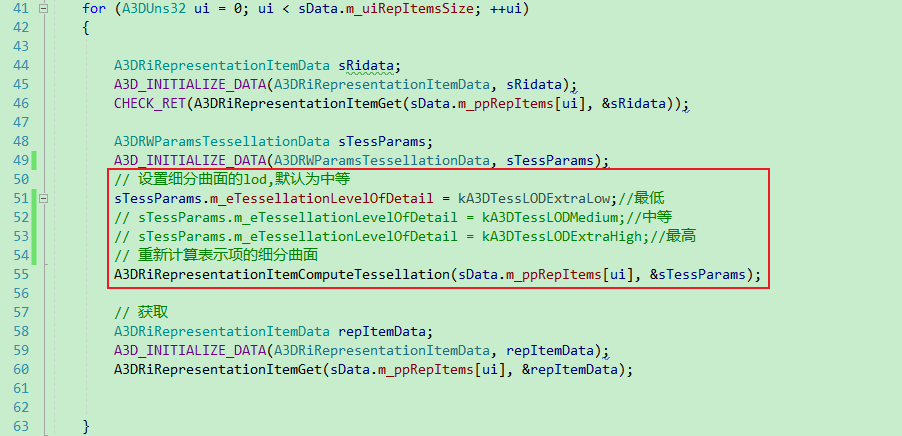

我们首先读取原始模型，然后遍历模型的结构树，在获取到零件的表示项后，设置细分曲面的lod等级，然后重新计算表示项的细分曲面。

之后的内容是测试模型和设置不同LOD等级的模型效果呈现。

二、测试模型

1. 测试模型原始建模软件：catia
2. 测试模型文件名称：JA10-26-15X.CATPart
3. 测试模型原始大小：65.6M

三、设置不同LOD等级的模型效果
（一）最高效果测试

1. LOD等级：KA3DTessLODExtraHigh，最高等级
2. 转换成PRC的文件名称：JA10-26-15X_kA3DTessLODExtraHigh.prc
3. 转换成PRC大小：28M
4. 模型三角面数量：60388
5. 顶点数量：46088

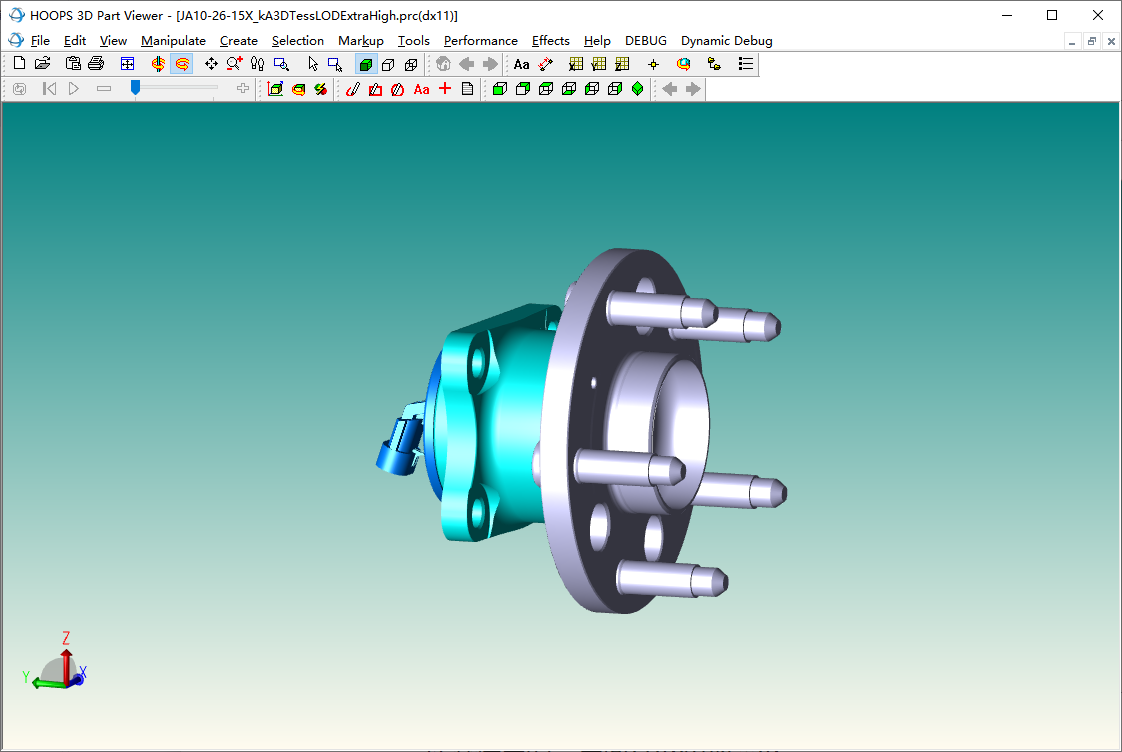

渲染效果：

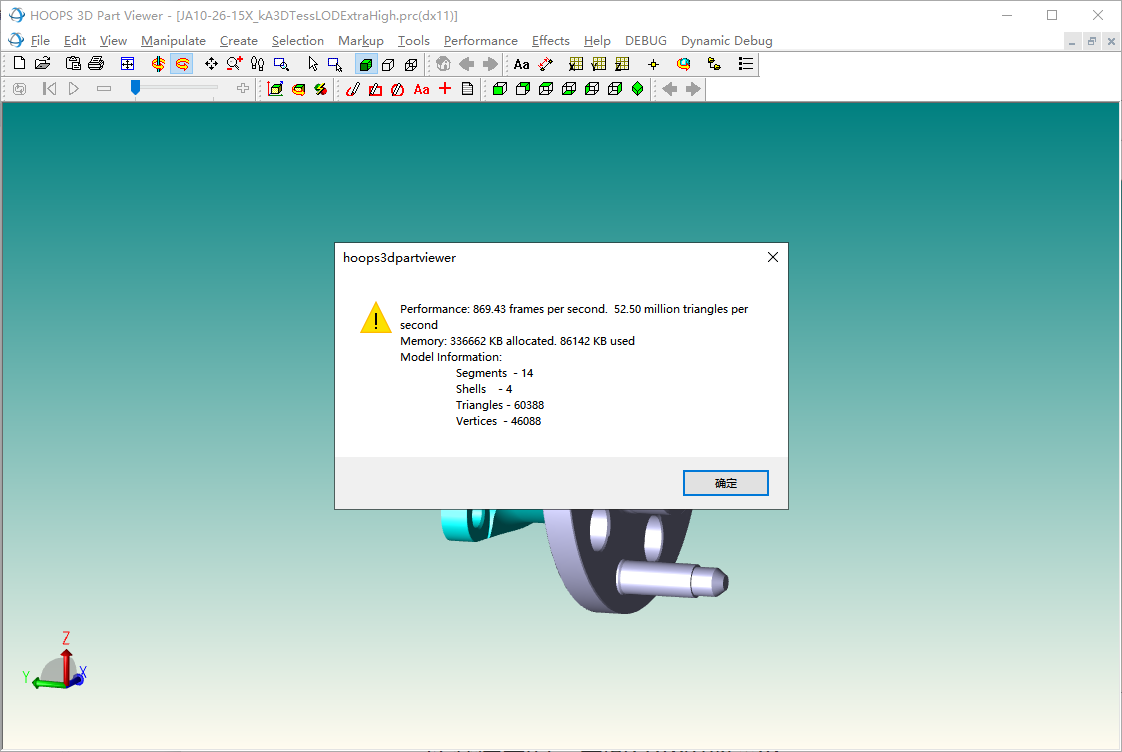

计算模型的三角面片数和顶点数：

（二）中等效果测试

1. LOD等级：KA3DTessLODMedium，中级
2. 转换成PRC的文件名称：JA10-26-15X_kA3DTessLODMedium.prc
3. 转换成PRC大小：27M
4. 模型三角面数量：18920
5. 顶点数量：17204

渲染效果：

计算模型的三角面片数和顶点数：

（三）最低效果测试

1. LOD等级：KA3DTessLODLow，最低等级
2. 转换成PRC的文件名称：JA10-26-15X_kA3DTessLODExtraLow.prc
3. 转换成PRC大小：26.6M
4. 模型三角面数量：7552
5. 顶点数量：7811

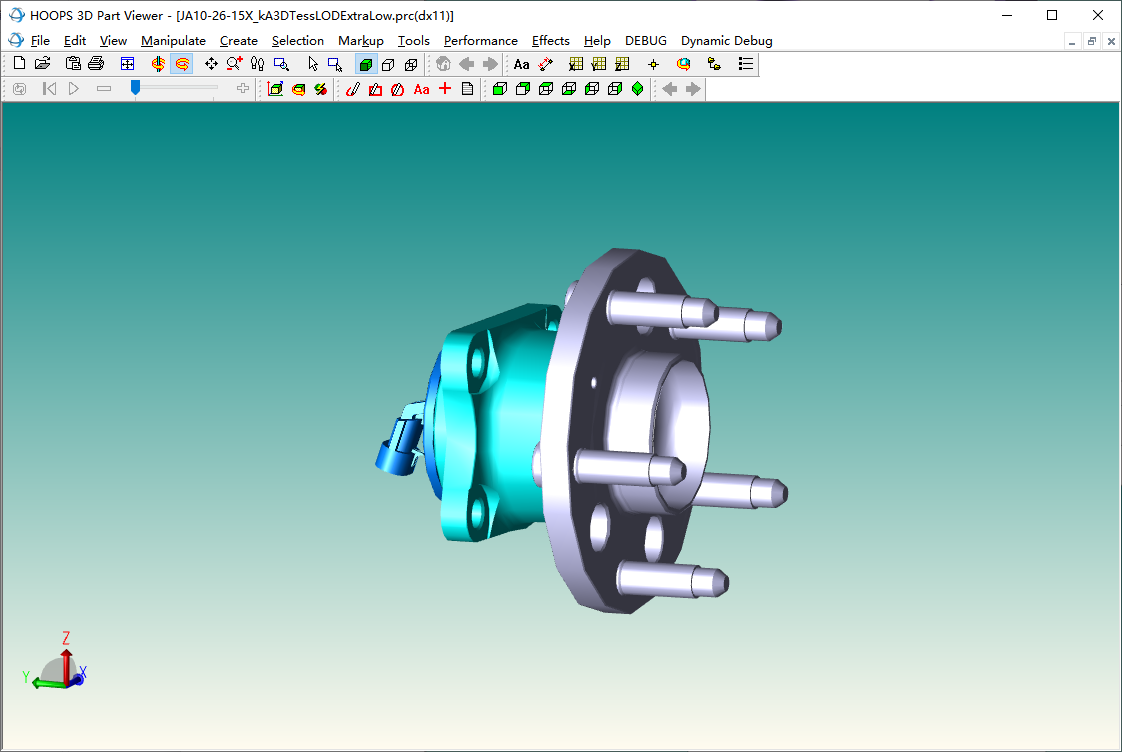

渲染效果：

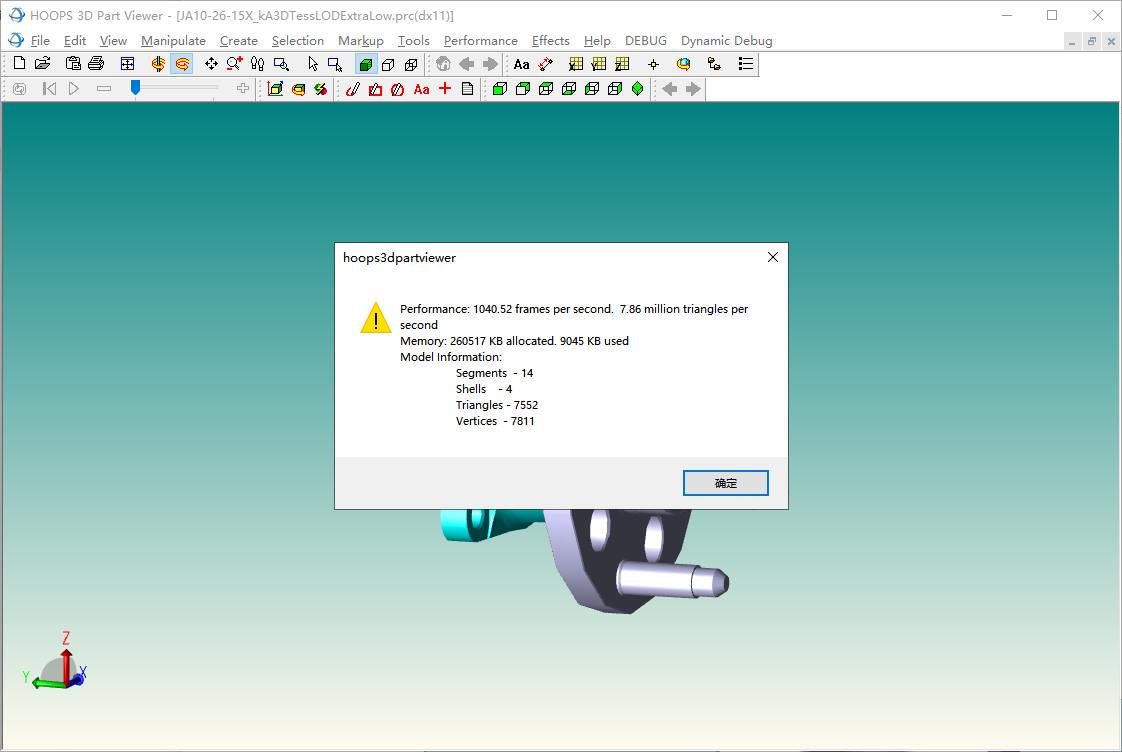

计算模型的三角面片数和顶点数：
