LT8514—— 产品简介：PCIe3.0 转 SATA3.0 转换器

1. 特性

PCIE3.0 端点

• 符合 PCIe3.0 标准
• 每条通道支持 2.5Gbps/5Gbps/8Gbps 的数据传输速率
• 支持 x1 通道
• 支持 PCIe 链路层省电模式
• 支持 SRIS（单根 I/O 虚拟化）
• 最大有效载荷大小为 512 字节

SATA 控制器

• 符合 AHCI-1.4 标准
• 支持 SATA Gen1/Gen2/Gen3
• 4 个 SATA 端口
• 支持 NCQ（原生指令队列）
• 支持 SATA 指示灯
• 支持基于端口倍增器命令的切换
• 支持部分 / 休眠电源管理

其他特性

• 外部 25M 晶体
• 支持设备休眠电源管理
• 集成微处理器
• 用于固件的嵌入式 SPI 闪存
• 集成 100/400kHz I2C 从机
• 电源供应：I/O 为 3.3V，内核为 1.2V
• QFN64 8*8 封装

2. 概述

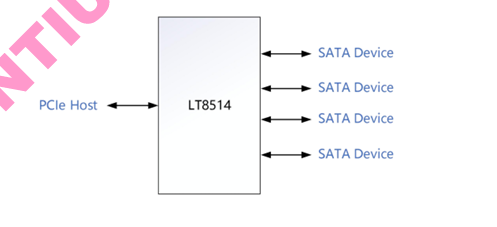

LT8514 是一款桥接控制器，具有上游 PCIe Gen3 x1 接口和下游四个 SATA Gen3 端口。它是一款低延迟、低成本、低功耗的 AHCI 控制器，可用于 PCIe 端口和 SATA 端口之间的高速数据传输。

LT8514 能够实现自动运行，这得益于其集成的微处理器，该微处理器使用嵌入式 SPI 闪存来存储固件。也可通过专用的配置 I2C 从接口进行系统控制。

3. 应用场景

• 个人电脑
• 服务器
•
