电流采样差分放大电路中偏置电压计算

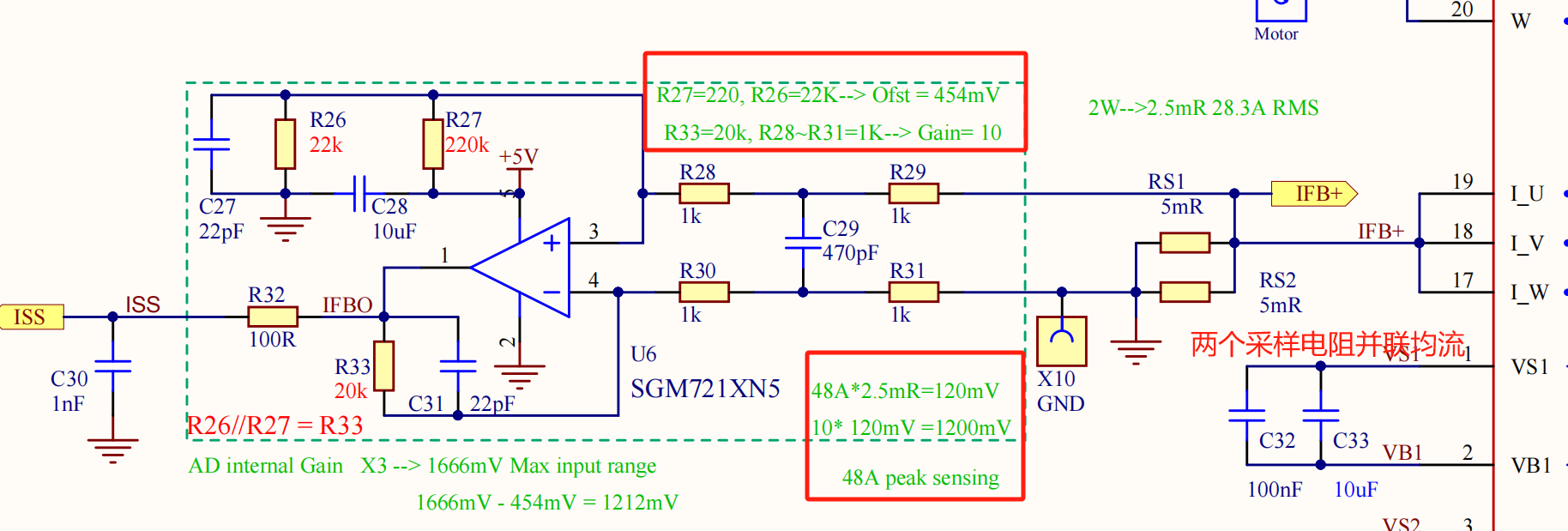

R26和R27构成了5V的分压电路，用于给输入信号提供电压偏置。

zjb6668

3893人浏览 · 2025-06-26 16:11:55

zjb6668 · 2025-06-26 16:11:55 发布

R26和R27构成了5V的分压电路，用于给输入信号提供电压偏置。

为什么要对输出电压进行偏移？

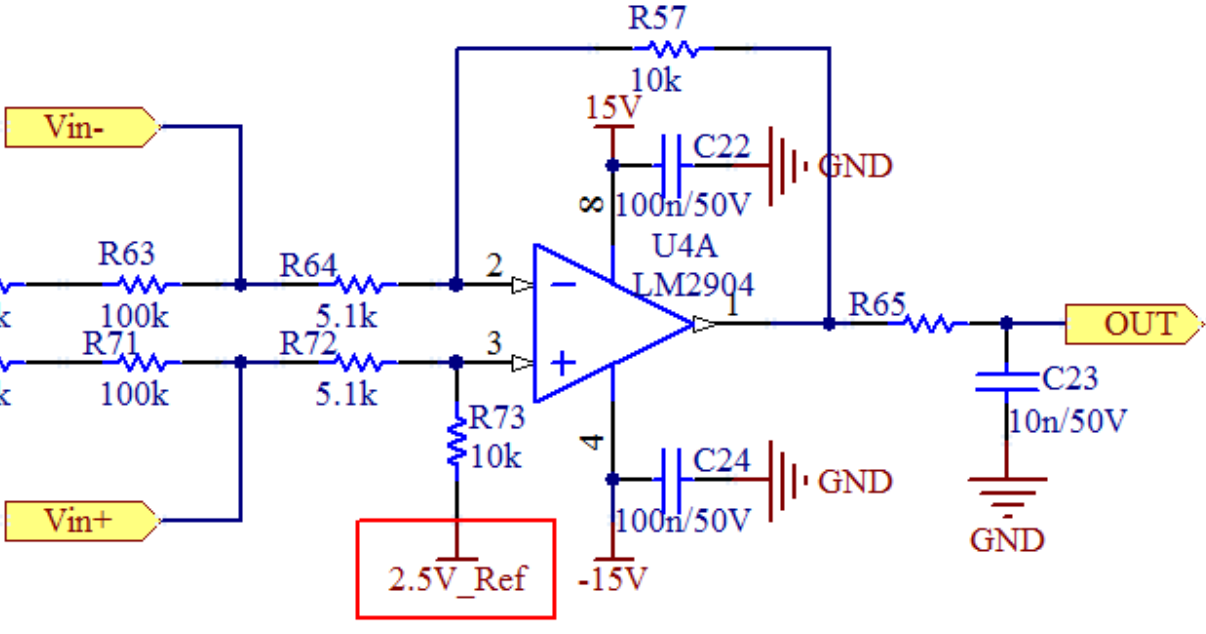

因为如当采集负值时，我们的采样芯片和MCU几乎都不支持负值采样的时候，你就必须进行偏移，使得输出总是为正值。偏移电路，如图，在原来同相端电阻接地GND的地方，我们接一个电压值，通常也称为偏移电压。

如何进行偏移？

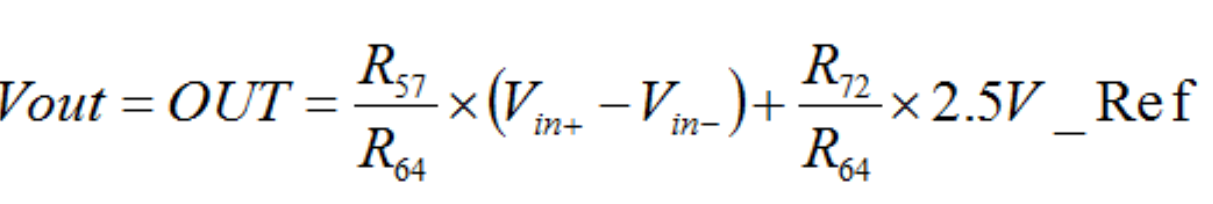

这里公式的成立，保证R64=R72，R73=R57，那么最终得到偏移公式是在原来基础上加个电压偏移量2.5V_Ref：

利用运放的虚短特点，可将电路等效为：

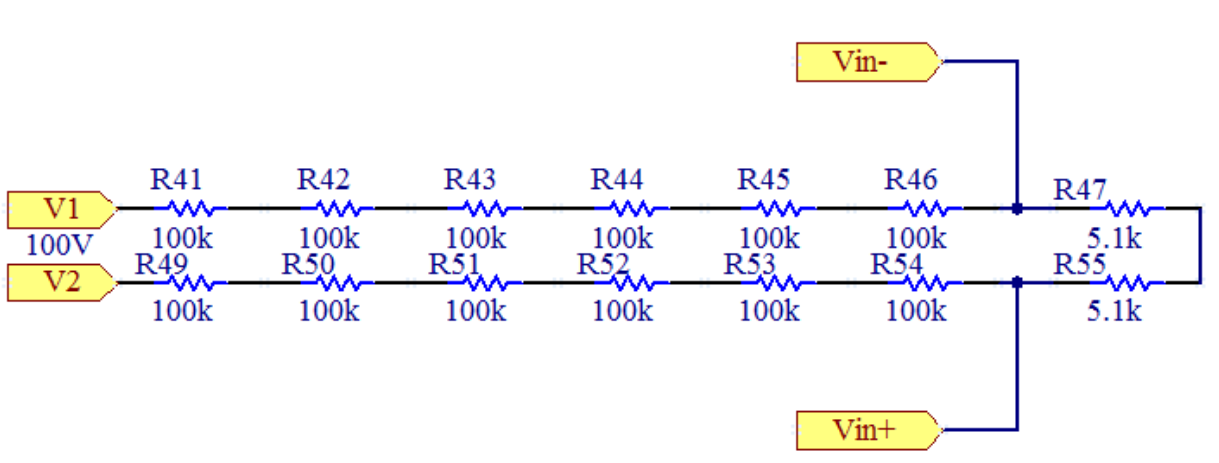

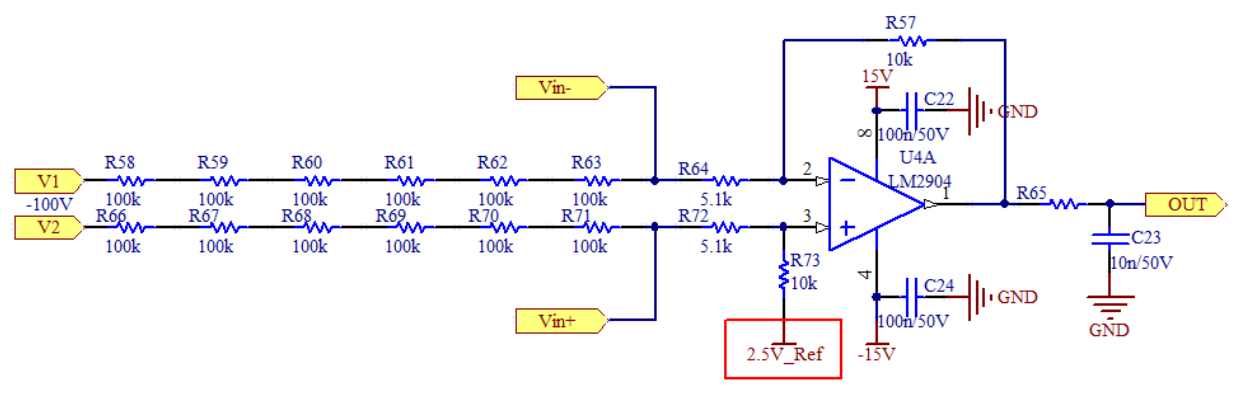

上图电路，输入电压变为-100V，那么最终输出电压就为：

这样就将负电压偏移为正电压，处理器符合处理器处理要求了，偏移电路在采集如交流电、以及存在负直流电压的控制电路中广泛使用。
