华轩盛 HQST f分享 以太网作为现代通信网络的核心技术之一，其硬件设计的稳定性、可靠性和可扩展性直接决定了系统的整体性能。本文将从**千兆以太网交换机的设计角度出发，深入解析PHY芯片与隔离IC（即网络变压器）的选择逻辑与设计要点，并结合当前市场趋势和技术演进，提供具有洞察力的选型建议和架构优化思路

一、千兆以太网交换机的基本架构

千兆以太网交换机本质上是基于OSI模型中的数据链路层（Layer 2）构建的设备，其核心功能包括：

- 数据帧的接收与转发
- MAC地址学习与维护
- 端口之间的流量控制
- 支持VLAN划分、QoS策略等高级功能

1. 核心组件构成

一个典型的千兆以太网交换机硬件架构由以下几部分组成：

| 组件 | 功能说明 |
|------|----------|
| CPU / MCU | 负责系统管理、配置、路由计算（如三层交换） |
| MAC控制器 | 实现数据链路层协议，处理帧格式、校验、转发 |
| PHY芯片 | 物理层收发器，负责电信号转换、时钟恢复、编码解码 |
| 网络变压器（Isolation Transformer）** | 实现电气隔离、信号增强、共模抑制 |
| RJ45接口 | 物理连接端子，支持双绞线接入 |

> 在高端交换机中，CPU可能集成MAC控制器，甚至部分PHY也被集成，但为了灵活性和成本控制，多数方案仍采用“MAC+独立PHY”的架构。

二、PHY芯片选型：关键参数与市场趋势

PHY芯片是物理层的核心，它决定了以太网的传输速率、兼容性、功耗以及是否支持PoE等功能。

1. 主要选型参数

| 参数 | 说明 |
|------|------|
| **速率支持** | 是否支持10/100/1000 Mbps自动协商 |
| **接口类型** | MII、RMII、GMII、RGMII等，需与MAC控制器匹配 |
| **封装形式** | QFN、BGA等，影响PCB布局难度 |
| **功耗与温度特性** | 对于工业级或户外设备尤为重要 |
| **是否支持PoE** | IEEE 802.3af/at/bt标准支持情况 |
| **是否支持Auto MDI/MDIX** | 自动交叉识别，简化布线 |
| **是否支持LED指示灯控制** | 方便状态显示 |
| **是否支持远程唤醒（Wake-on-LAN）** | 适用于服务器、监控设备 |

2. 市场主流PHY芯片推荐

| 厂商 | 型号 | 特点 |
|------|------|------|
| **Microchip** | LAN8720A |  百兆PHY，低功耗，适合嵌入式应用 |
| **TI** | DP83848 | 千兆PHY，广泛用于工业交换机 |
| **Realtek** | RTL8211F -8309N | 高性价比千兆PHY，支持RGMII接口 |
| **STMicroelectronics** | ST802RT | 工业级千兆PHY，抗干扰能力强 |
| **Nordic** | nRF52840 + PHY | BLE+以太网融合，适合IoT边缘设备 |

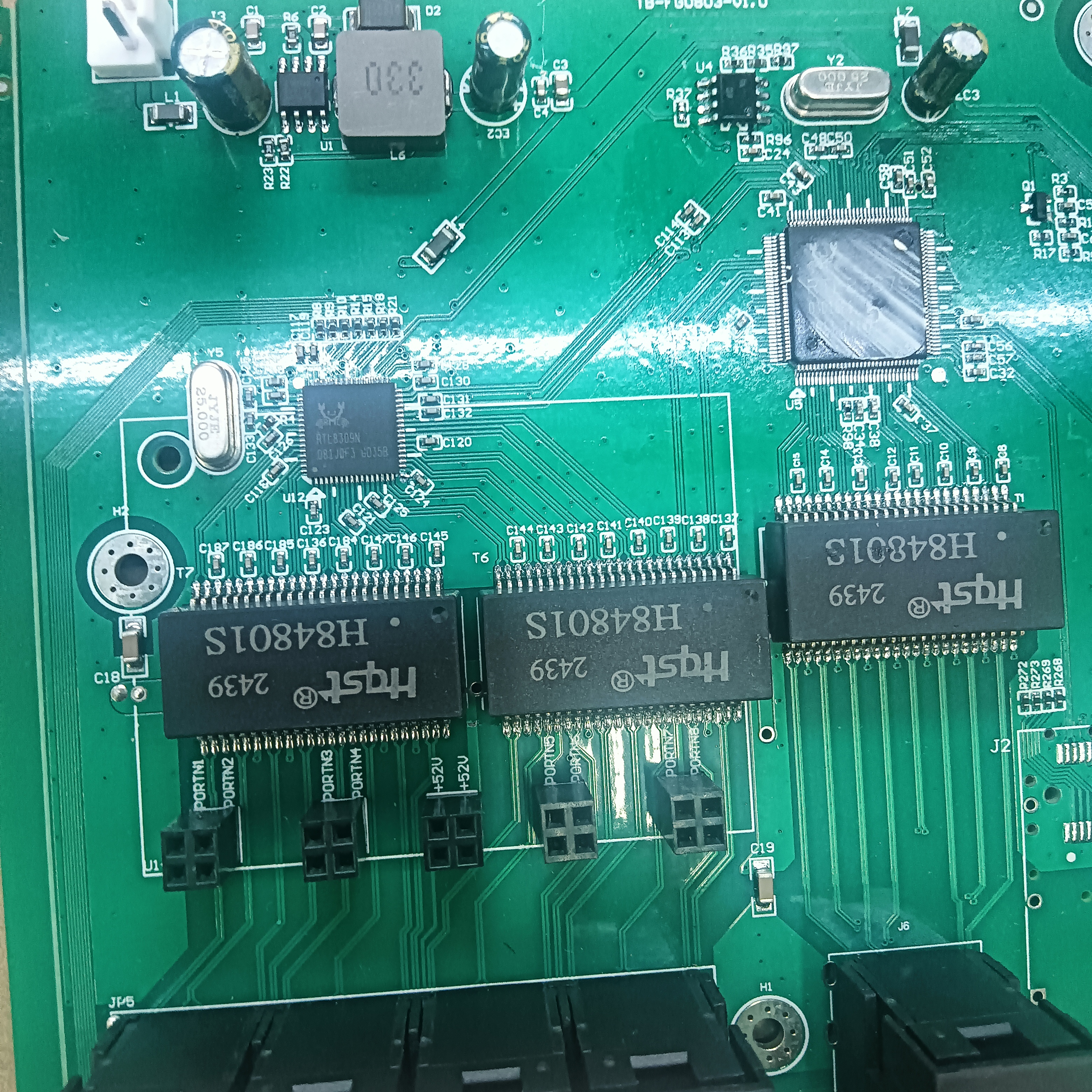

网络变压器H84801S     H5014NL==

 **趋势洞察**：随着物联网、工业自动化的发展，对PHY芯片提出了更高要求——不仅要稳定可靠，还需具备低功耗、高EMC防护能力、支持多种供电方式（如PoE）、甚至具备一定的智能诊断功能。

三、网络变压器选型与设计要点

网络变压器（也称隔离变压器）在以太网电路中起着至关重要的作用，尤其在千兆以太网中，其性能直接影响信号完整性与系统可靠性。

1. 网络变压器的核心功能

| 功能 | 描述 |
|------|------|
| **电气隔离** | 防止不同地电位导致的损坏，提升安全性 |
| **信号增强** | 提升差分信号强度，延长传输距离 |
| **共模抑制** | 抑制外部电磁干扰，提高抗扰度 |
| **阻抗匹配** | 匹配100Ω双绞线，减少信号反射 |
| **滤波作用** | 滤除高频噪声，改善信号质量 |

2. 选型关键指标

| 指标 | 说明 |
|------|------|
| **传输速率支持** | 百兆、千兆、万兆等级别 |
| **隔离电压等级** | 通常为1kV~2.5kV，工业级要求更高 |
| **插入损耗（Insertion Loss）** | 越小越好，保证信号完整性 |
| **回波损耗（Return Loss）** | 反映阻抗匹配程度 |
| **共模抑制比（CMRR）** | 衡量抗干扰能力 |
| **是否带LED引脚** | 方便状态指示 |
| **是否集成磁珠或滤波元件** | 提高EMC性能 |

3. 推荐型号与厂商

| 厂商 | 型号 | 应用场景 |
|------|------|----------|
| **Pulse Electronics** | H1102NL | 百兆网络变压器，经典型号 |
| **Hqst** | H81601S | 替代Pulse百兆型号，性价比高 |
| **Bel Fuse** | 19390A | 千兆网络变压器，支持PoE |
| **MAGCOM** | MAG-SX1001 | 多口集成，适合交换机使用 |
| **Wurth Elektronik** | WE-TMI系列 | 高频性能好，适合高速以太网 |

四、千兆以太网交换机设计中的常见陷阱与优化建议

1. 设计陷阱汇总

| 问题 | 原因 | 建议 |
|------|------|------|
| 信号完整性差 | PCB走线不规范，未考虑差分对称性 | 使用带状线结构，保持差分线长度一致 |
| 通信不稳定 | 网络变压器中心抽头接法错误 | 查阅PHY芯片手册，确认驱动类型（电压/电流） |
| EMC测试失败 | 未合理布局地平面，未使用屏蔽变压器 | 分割数字地与模拟地，使用屏蔽外壳 |
| 功耗过高 | 选用非节能型PHY芯片 | 选择支持EEE（Energy Efficient Ethernet）的芯片 |
| PoE供电异常 | 变压器未支持PoE路径 | 选择支持PoE pass-through的变压器 |

 2. PCB布局建议

- **PHY与RJ45之间必须通过网络变压器连接**
- **网络变压器两侧应分别属于不同的地平面（GND & PGND）**
- **差分线对（TX+/TX-，RX+/RX-）走线尽量短且平行**
- **网络变压器中心抽头根据PHY芯片资料接电源或电容到地**
- **电源去耦电容靠近PHY芯片放置**

---

五、未来趋势与技术展望

1. **集成化趋势加强**

越来越多的SoC开始集成MAC+PHY，甚至直接集成RJ45接口与网络变压器（如ePort模块），极大简化了设计流程，缩短开发周期，适用于消费类、IoT产品。

2. **高速以太网向万兆迈进**

随着数据中心、AI训练、云计算的发展，万兆以太网（10GbE）正逐步普及，对应的PHY芯片和网络变压器也在向高频、低延迟方向发展。

3. **智能化与自适应能力提升**

未来的PHY芯片将具备更强的自我诊断能力、自适应调节功能（如自动增益控制、误码率监测），甚至可通过软件定义网络（SDN）进行远程管理。

六、总结与启示

| 内容 | 启示 |
| **PHY芯片选型** | 根据应用场景选择合适的速率、接口、功耗与安全等级 |
| **网络变压器设计** | 是确保信号完整性和系统安全的关键环节，不可省略 |
| **电路布局优化** | 走线规范、地分割、去耦设计决定最终通信稳定性 |
| **集成化方案优势** | ePort等模块大幅降低设计门槛，适合快速开发 |
| **未来发展方向** | 更高速率、更低功耗、更强智能、更易集成 |

千兆以太网交换机的设计不仅是电子工程的技术挑战，更是系统思维与细节把控的体现。从PHY芯片到网络变压器，每一个环节都关乎整个网络系统的稳定性与扩展性。面对不断演进的通信需求，工程师需要在性能、成本、可靠性之间找到最佳平衡点。

 知识延伸建议：
- 学习IEEE 802.3标准文档，了解以太网底层协议
- 研究RGMII、SGMII、XAUI等高速接口协议
- 关注国产PHY芯片与网络变压器厂商的发展动态
- 尝试使用ePort等集成模块进行原型开发
