PCIE Controller结构以及数据流向
接收数据：PHY RX端接受到数据，送入RADM模块，RADM判断访问用户侧逻辑将包送入AXI Bridge，若访问寄存器空间则送入LBC模块（RMLH指MAC层模块接收 RDLH指链路层接收模块 RTLH指事务层接收模块）发送数据：应用层驱动AXI接口，AXI Bridge将数据送到XADM，XADM通过CXPL将数据送入PHY TX端，发送数据（XMLH指MAC层模块发送 XDLH指链路层发送
·
PCIE Controller 结构
核心就是这个CXPL，实现了事务层、链路层、以及MAC层（物理层的部分内容，主要是LTSSM链路训练与初始化）
XADM实现发送端应用层逻辑，RADM实现接收端应用层逻辑，CDM实现寄存器空间

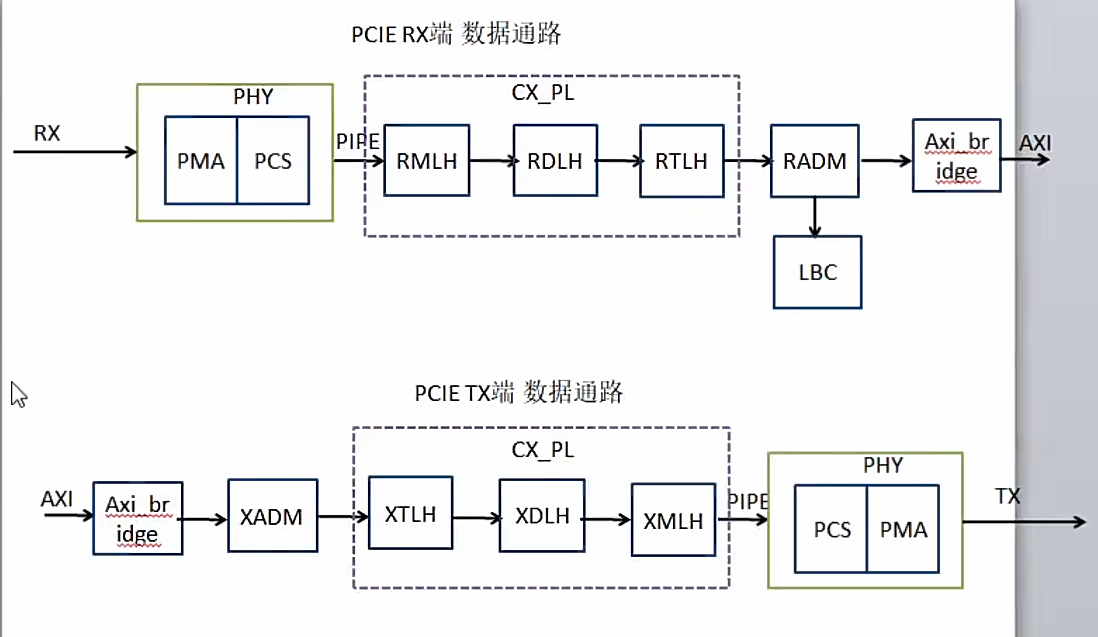

PCIE Controller 数据流
接收数据：PHY RX端接受到数据，送入RADM模块，RADM判断访问用户侧逻辑将包送入AXI Bridge，若访问寄存器空间则送入LBC模块（RMLH指MAC层模块接收 RDLH指链路层接收模块 RTLH指事务层接收模块）
发送数据：应用层驱动AXI接口，AXI Bridge将数据送到XADM，XADM通过CXPL将数据送入PHY TX端，发送数据（XMLH指MAC层模块发送 XDLH指链路层发送模块 XTLH指事务层发送模块）
