引言

ROS（Robot Operating System）是机器人应用开发的得力助手，其核心价值在于实现机器人软件的模块化，便于代码复用和多机器人协同，解决了复杂机器人系统开发难题。ROS1 与 ROS2 最大区别在于通信机制，ROS1 主要是主从通信，ROS2 则采用分布式通信架构。在开发环境搭建上，推荐 ROS1 Noetic 配合 Ubuntu 20.04，通过一键安装、验证及更新软件列表步骤，能快速搭建起开发平台。而第一个程序 “控制小乌龟”，通过启动 turtlesim 节点、用 rostopic pub 命令控制乌龟移动，以及查看节点与话题，让我们深入理解了话题通信机制。ROS 的节点、话题、服务、消息等关键概念贯穿其中，为后续深入学习机器人开发奠定了坚实基础。

最后，如果大家喜欢我的创作风格，请大家多多关注up主，你们的支持就是我创作最大的动力！如果各位观众老爷觉得我哪些地方需要改进，请一定在评论区告诉我，马上改！在此感谢大家了。

各位观众老爷，本文通俗易懂，快速熟悉ROS，收藏本文，关注up不迷路，后续将持续分享ROS纯干货（请观众老爷放心，绝对又干又通俗易懂）。请多多关注、收藏、评论，评论区等你～～～


文章目录


正 文

一、 ROS是什么？

1.1. 机器人操作系统核心价值 — 为什么需要ROS？

  • 问题：为什么需要ROS？

    • 传统机器人开发痛点：
      • 硬件驱动、感知算法、控制逻辑需重复开发
      • 模块间通信混乱（串口/UDP自定义协议）
      • 缺乏标准化工具（仿真、可视化）

  • ROS的解决方案：

    • 提供通信中间件：标准化数据传输（Topic/Service）
    • 模块化设计：节点(Node)独立开发，松耦合
    • 丰富工具链：RViz(3D可视化)、Gazebo(仿真)、rqt(调试)
    • 开源生态：数千个可复用功能包（导航、机械臂控制）

1.2 ROS1 vs ROS2 一句话区别


特性 ROS1 ROS2
通信架构 中心化（依赖Master节点） 去中心化（DDS协议）
实时性 不支持 支持
适用场景 教学/研究/非实时机器人 工业/自动驾驶/多机器人系统

注释： 初学者建议：从 ROS1 入门，资料丰富且社区成熟！

1.3 典型应用场景展示

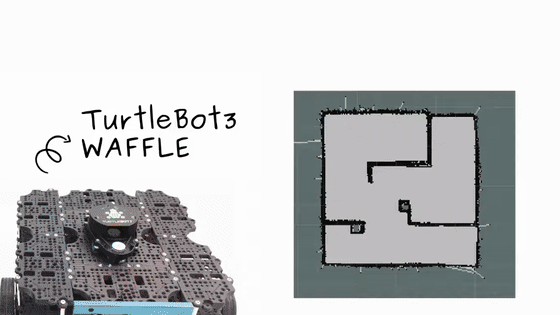

  1. 扫地机器人：
    • 动图展示：激光雷达构建地图 → 路径规划 → 自动避障

在这里插入图片描述

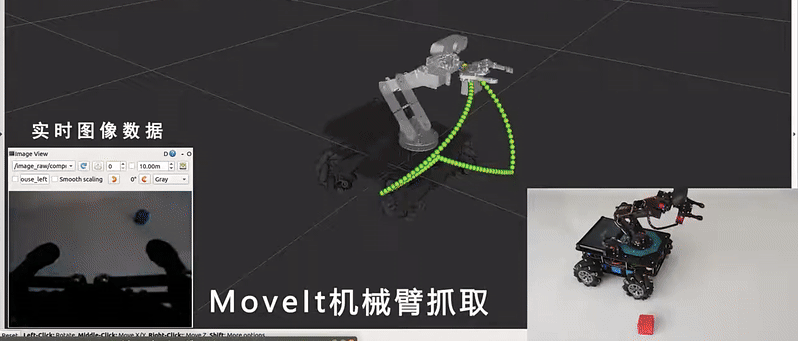

  1. 机械臂抓取（MoveIt!）：
    • 动图展示：摄像头识别物体 → 运动规划 → 抓取放置

请添加图片描述

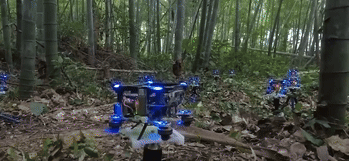

  1. 无人机编队：
    • 动图展示：多机协同飞行

在这里插入图片描述

二、快速搭建ROS1开发环境

注释： 尽可能不在系统环境下进行测试，所以我们使用docker容器进行学习ros ！

2.1 选择ROS版本（推荐Noetic + Ubuntu 20.04）

首先使用docekr拉取镜像 docker pull 指令：

拉取 ROS：Noetic ：

docker pull osrf/ros:humble-desktop-full

拉取 Ubuntu：20.04 ：

docker pull ubuntu:20.04

检查拉取：

docker imgaes
REPOSITORY TAG IMAGE ID CREATED SIZE
osrf/ros noetic-desktop-full （一堆数字和字母） （时间） 4.56GB
ubuntu 20.04 （一堆数字和字母） （时间） 72.8MB

2.2 一键安装ROS

创建容器，并命名为 ros1 ：

# 创建容器并启动
docker run -itd \
    -v /tmp/.X11-unix:/tmp/.X11-unix \
    -e DISPLAY=$DISPLAY \
    --network host --privileged=true \
    --name ros1 \
    osrf/ros:noetic-desktop-full \
    /bin/bash

# 此时已经进入容器，设置.bashrc文件，自动初始化ROS
echo "source /ros_entrypoint.sh" >> ~/.bashrc
source ~/.bashrc

# 退出容器
exit

2.3 验证安装成功并更新软件列表

rosversion -d

#输出
noetic

更新软件列表并安装qtwayland5（跑小乌龟用）：

apt-get update
apt-get upgrade
apt-get install qtwayland5

三、第一个ROS程序：控制小乌龟

3.1 启动turtlesim节点（可视化窗口）

  1. 打开三个终端窗口：

    • 终端1：运行ROS核心服务
    • 终端2：运行乌龟可视化程序
    • 终端3：运行控制程序

  2. 启动ROS核心服务（必须首先运行）：

    # 终端1
roscore
    • 输出示例：
      ... logging to /home/user/.ros/log/9cf88c9a-...
started core service [/rosout]
    • 作用：ROS的"大脑"，管理节点间的通信

  3. 启动乌龟可视化节点：

    # 终端2
rosrun turtlesim turtlesim_node
    • 这时会出现一个蓝色背景窗口，中间有一只乌龟
    • 节点概念：turtlesim_node是一个独立的程序（节点），负责：
      • 可视化乌龟
      • 维护乌龟的位置状态
      • 接收运动指令并更新位置

  4. 启动键盘控制节点：

    # 终端3
rosrun turtlesim turtle_teleop_key
    • 终端会显示提示：
      Control Your Turtle!
---------------------------
Moving around:
       w
  a    s    d
       x

w/x : increase/decrease linear velocity
a/d : increase/decrease angular velocity
space key : force stop
    • 操作：在此终端按方向键控制乌龟移动（确保光标在此窗口）

3.2 使用rostopic pub命令控制乌龟移动（理解话题通信）

  1. 查看控制话题：

    rostopic list | grep cmd_vel
# 输出：/turtle1/cmd_vel
    • 这是控制乌龟运动的话题

  2. 查看话题消息类型：

    rostopic type /turtle1/cmd_vel
# 输出：geometry_msgs/Twist

  3. 查看消息结构：

    rosmsg show geometry_msgs/Twist

    geometry_msgs/Vector3 linear
  float64 x  # 前进/后退速度 (m/s)
  float64 y  # 左右平移速度 (m/s)
  float64 z  # 上升/下降速度 (m/s)
geometry_msgs/Vector3 angular
  float64 x  # 绕X轴旋转 (rad/s)
  float64 y  # 绕Y轴旋转 (rad/s)
  float64 z  # 绕Z轴旋转 (rad/s)
    • 乌龟是2D运动，所以只需关注：
      • linear.x：前进/后退速度
      • angular.z：旋转速度

  4. 发布移动命令：

    # 让乌龟以0.5m/s速度前进
rostopic pub /turtle1/cmd_vel geometry_msgs/Twist "linear:
  x: 0.5
  y: 0.0
  z: 0.0
angular:
  x: 0.0
  y: 0.0
  z: 0.0"
    • 乌龟会持续直线前进，直到按Ctrl+C停止

  5. 发布旋转命令：

    # 让乌龟原地旋转 (0.5rad/s ≈ 28.6度/秒)
rostopic pub /turtle1/cmd_vel geometry_msgs/Twist "linear:
  x: 0.0
  y: 0.0
  z: 0.0
angular:
  x: 0.0
  y: 0.0
  z: 0.5"

  6. 组合运动：

    # 让乌龟画弧线前进
rostopic pub /turtle1/cmd_vel geometry_msgs/Twist "linear:
  x: 0.3
angular:
  z: 0.2"

  7. 连续发送命令：

    # 每0.1秒发送一次命令，持续发送
rostopic pub -r 10 /turtle1/cmd_vel geometry_msgs/Twist "linear: {x: 0.2}"

3.3 使用rosnode list/rostopic list查看节点与话题

节点管理工具：

  1. 查看所有活跃节点：

    rosnode list

    /rosout
/teleop_turtle
/turtlesim
    • /rosout：日志记录节点（roscore自动启动）
    • /teleop_turtle：键盘控制节点
    • /turtlesim：乌龟可视化节点

  2. 查看节点详细信息：

    rosnode info /turtlesim

    Node [/turtlesim]
Publications:
  * /rosout [rosgraph_msgs/Log]
  * /turtle1/color_sensor [turtlesim/Color]
  * /turtle1/pose [turtlesim/Pose]

Subscriptions:
  * /turtle1/cmd_vel [geometry_msgs/Twist]

Services:
  * /clear
  * /kill
  * /reset
  * /spawn
  * /turtle1/set_pen
  * /turtle1/teleport_absolute
  * /turtle1/teleport_relative
  * /turtlesim/get_loggers
  * /turtlesim/set_logger_level

话题管理工具：

  1. 查看所有活跃话题：

    rostopic list

    /rosout
/rosout_agg
/turtle1/cmd_vel
/turtle1/color_sensor
/turtle1/pose

  2. 查看话题详细信息：

    rostopic info /turtle1/cmd_vel

    Type: geometry_msgs/Twist

Publishers:
 * /teleop_turtle (http://user-pc:42846/)

Subscribers:
 * /turtlesim (http://user-pc:42936/)

  3. 实时查看话题数据：

    # 监控乌龟位置
rostopic echo /turtle1/pose

    x: 5.544445
y: 5.544445
theta: 0.0
linear_velocity: 0.0
angular_velocity: 0.0
---
x: 5.544445
y: 5.544445
theta: 0.0

  4. 查看话题发布频率：

    rostopic hz /turtle1/pose

    average rate: 62.500
   min: 0.016s max: 0.016s std dev: 0.00007s window: 62

四、关键概念总结


概念 命令示例 功能说明
节点(Node) rosnode list 独立执行的程序单元
话题(Topic) rostopic list 节点间通信的数据通道
消息(Message) rosmsg show 话题传递的数据格式
发布(Publisher) rostopic pub 向话题发送数据
订阅(Subscriber) rostopic echo 从话题接收数据
