今天，我们来聊一个热得发烫的话题——算力。从智能手机到超级计算机，从云计算到人工智能，算力无处不在，它像电力、水力一样，成为驱动数字时代发展的核心生产力。但当我们谈论算力时，从硬件的角度来看，它究竟是什么？哪些硬件组件是算力的基石？它们又是如何协同工作的？让我们一起拨开云雾，从硬件的角度，探寻算力的本质。

什么是算力？—— 不只是“快”那么简单

从字面理解，算力（Computing Power）即计算能力。更具体地说，它是指信息处理设备在单位时间内能够完成的计算任务量。我们通常用一些指标来衡量它，比如：

• MIPS (Million Instructions Per Second): 每秒百万条指令数。这主要用于衡量CPU执行定点整数运算的能力。例如，一个CPU标称1000 MIPS，意味着它每秒可以执行10亿条基本指令。

• FLOPS (Floating-point Operations Per Second): 每秒浮点运算次数。这是衡量科学计算、图形处理、人工智能等领域算力的主要指标，因为这些领域涉及大量的小数运算。常见的单位有 GFLOPS ( FLOPS)、TFLOPS ( FLOPS)、PFLOPS ( FLOPS)甚至EFLOPS ( FLOPS)。

❝

需要注意的是，这些指标衡量的是理论峰值性能，实际应用中的算力表现还会受到算法、软件优化、系统瓶颈等多种因素影响。

算力的硬件基石：它们如何贡献力量？

算力并非由单一硬件组件决定，而是多个关键硬件协同工作的结果。下面我们逐一解析主要的贡献者。

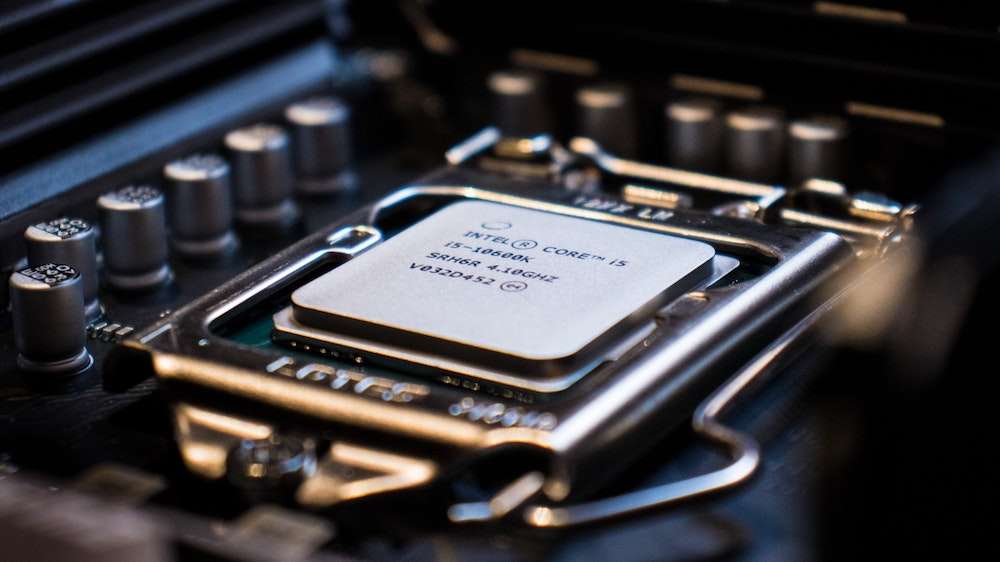

中央处理器 (CPU)

CPU是计算机系统的核心运算和控制单元，负责解释计算机指令以及处理计算机软件中的数据。其算力主要取决于：

• 核心数量 (Cores): 现代CPU通常拥有多个核心，每个核心可以独立处理任务。核心越多，并行处理能力越强。

• 时钟频率 (Clock Speed): 以赫兹(Hz)为单位，表示CPU每秒钟可以执行的时钟周期数。频率越高，单位时间内能完成的计算周期越多。例如，一个3.5 GHz的CPU每秒可以执行35亿个时钟周期。

• 指令集架构 (ISA - Instruction Set Architecture): 如x86、ARM等。ISA定义了CPU能理解和执行的指令类型。不同的ISA在功耗、性能和应用场景上有所侧重。

• 每周期指令数 (IPC - Instructions Per Cycle): 表示CPU在单个时钟周期内平均能执行的指令数量。IPC越高，CPU效率越高。先进的微架构设计能够显著提升IPC。

• 缓存 (Cache): CPU内部的高速存储器，用于暂存常用数据和指令，以减少对主内存的访问延迟。L1、L2、L3缓存的容量和速度对CPU性能有重要影响。

CPU擅长处理逻辑复杂、分支跳转较多的通用计算任务。

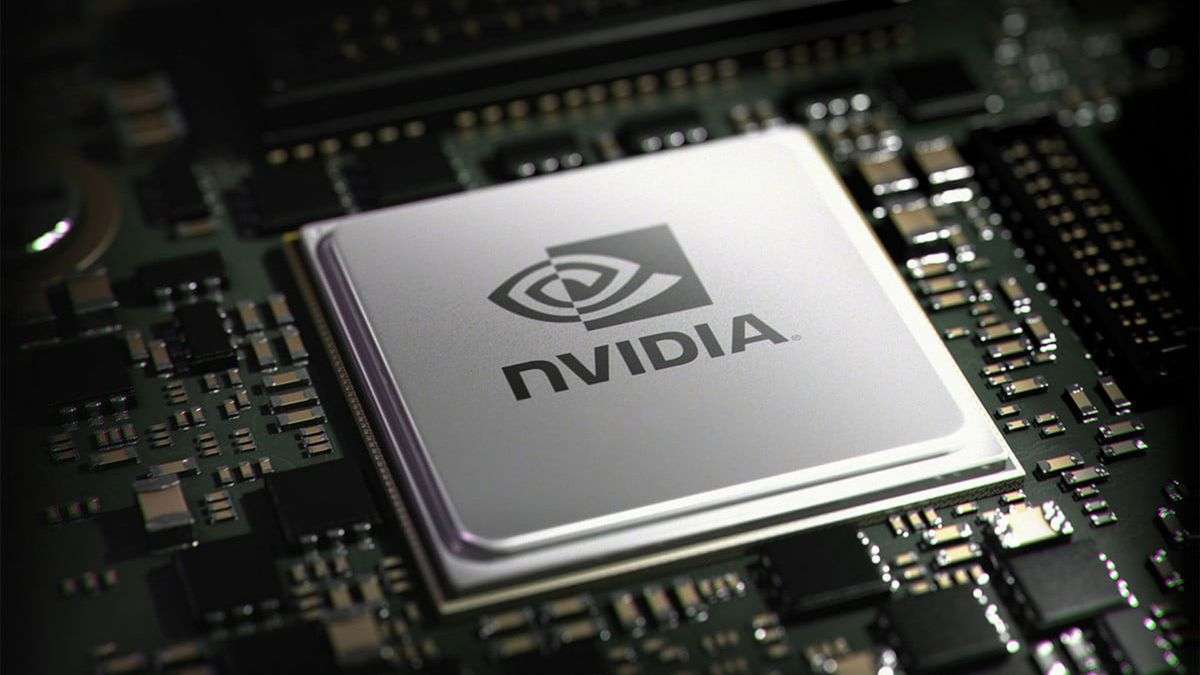

图形处理器 (GPU)

GPU最初是为加速图形渲染而设计的，但其高度并行的架构使其在处理大规模、可并行化的计算任务时表现出色，例如深度学习、科学模拟等。其算力特点：

• 众多的计算核心: GPU拥有成百上千个（甚至更多）小型计算核心（NVIDIA称之为CUDA Cores，AMD称之为Stream Processors）。这些核心虽然单个性能不如CPU核心强大，但胜在数量多，可以同时处理大量数据。

• 高内存带宽: GPU通常配备高速、高带宽的显存（如GDDR6X, HBM），确保海量数据能够快速喂给众多计算核心。

• 专用计算单元: 现代GPU还集成了针对特定运算（如张量运算Tensor Cores）的硬件单元，进一步提升AI等特定负载的算力。

GPU的算力通常用FLOPS来衡量，特别是单精度(FP32)和半精度(FP16)，甚至更低精度（如INT8）的浮点运算能力，这些对于AI训练和推理至关重要。

神经网络处理单元 (NPU)

近年来，随着人工智能（AI），特别是深度学习的飞速发展，专门为神经网络计算进行优化的处理器——NPU (Neural-network Processing Unit) 应运而生，并迅速成为现代计算体系中的重要组成部分。如果说CPU是通用计算的“瑞士军刀”，GPU是并行计算的“重型火炮”，那么NPU就是为AI任务量身定制的“精确制导武器”。

NPU的核心设计目标是高效执行神经网络模型中的典型运算，例如：

• 卷积运算 (Convolution): 图像识别、计算机视觉中的核心操作。

• 矩阵乘法 (Matrix Multiplication): 神经网络层与层之间传递信息的基础。

• 激活函数 (Activation Functions): 如ReLU, Sigmoid等，引入非线性特性。

• 池化操作 (Pooling): 降低数据维度。

相较于CPU和GPU，NPU在AI任务上通常具有以下优势：

• 高能效比: NPU通过专门的硬件设计，针对AI计算的数据流和运算特性进行优化，可以在较低功耗下提供强大的AI算力。这对于功耗敏感的设备（如智能手机、边缘计算设备）尤为重要。其算力通常以TOPS (Tera Operations Per Second) 来衡量，尤其是在整数运算（如INT8）方面表现突出，因为许多AI推理任务在较低精度下依然能保持良好性能。

• 专用指令集与架构: NPU拥有为神经网络运算优化的指令集和数据通路，能够更直接、更快速地完成AI计算任务，减少不必要的指令开销和数据搬运。

• 优化的内存访问: 针对神经网络计算中权重和激活值频繁访问的特点，NPU通常有专门的片上缓存或内存管理机制，以减少访存延迟，提高计算效率。

目前，NPU已经广泛应用于智能手机（如人脸识别、语音助手、计算摄影）、智能安防摄像头、自动驾驶系统以及各种AIoT设备中，为这些设备的智能化提供了核心算力支持。许多芯片制造商，如高通、联发科、华为海思、苹果等，都在其SoC（System on Chip）中集成了强大的NPU模块。

GPU 与 NPU 在 AI 领域的区别与分工

虽然GPU和NPU都能为AI应用提供强大的算力支持，但它们在设计理念、优化方向以及适用场景上存在明显的区别和不同的分工：

1. 设计初衷与通用性：

   • GPU： 最初为图形渲染设计，其架构天然适合大规模并行计算。由于AI算法（特别是深度学习）也具有高度并行性，GPU被广泛应用于AI领域。GPU的编程模型（如CUDA、OpenCL）相对成熟和灵活，使其不仅能处理AI任务，也能胜任科学计算、数据分析等多种并行计算负载。其通用性更强，可以适应更多种类的AI模型和算法。

   • NPU： 是专门为AI（特别是神经网络）计算而设计的处理器。其硬件架构和指令集针对神经网络中常见的运算进行了深度优化。这种专用性使得NPU在执行这些特定任务时效率极高，但其通用性相对较弱，不适合处理图形渲染或通用的科学计算。

2. 核心算力指标与优化方向：

   • GPU： 强调高吞吐量的浮点运算能力（如FP32、FP16），这对于需要高精度计算的AI模型训练至关重要。同时，其拥有大量的计算核心和高内存带宽，能够处理复杂且庞大的模型。

   • NPU： 更侧重于能效比，尤其是在整数运算（如INT8）和低精度浮点运算上。许多AI推理任务对精度要求不高，NPU通过牺牲一定的通用性和精度，换取了极高的运算效率和更低的功耗。

3. 主要应用场景与分工：

   • GPU：

     • AI模型训练： 由于训练过程计算量巨大、模型复杂且需要高精度，GPU凭借其强大的浮点算力、大显存和成熟的生态系统，成为数据中心进行AI模型训练的主力。

     • 复杂的AI推理： 对于一些大型、复杂的AI模型，或者需要较高推理精度的云端推理任务，GPU仍然是重要的选择。

     • 需要图形与AI结合的场景： 例如游戏中的AI、专业图形工作站的AI辅助设计等。

   • NPU：

     • 端侧AI推理： 这是NPU最主要的应用场景。在智能手机、智能摄像头、可穿戴设备、自动驾驶的域控制器等边缘设备上，NPU凭借其低功耗、高能效的特点，可以在本地快速完成AI推理任务，实现实时响应并保护用户隐私。

     • 特定AI应用的加速： 对于一些运算模式固定的AI应用，如语音识别、图像识别的特定环节，NPU可以提供比GPU更高效的加速方案。

     • 功耗敏感的服务器端推理： 在一些对能耗有严格要求的服务器场景，NPU也开始被用于AI推理加速，以降低整体运营成本。

4. 成本与集成：

   • GPU： 高性能的独立GPU通常成本较高，体积也较大，更适合服务器或高性能PC。

   • NPU： 通常以IP核的形式集成在SoC芯片中，成本相对较低，体积小，易于在移动和嵌入式设备中部署。

总而言之，GPU和NPU在AI领域并非简单的替代关系，更多的是互补与协同。GPU以其强大的通用并行计算能力和高精度浮点性能，在AI模型训练和复杂推理任务中占据主导地位。而NPU则凭借其针对神经网络的深度优化和卓越的能效比，在端侧AI推理和特定AI应用加速方面展现出巨大优势。

随着AI技术的不断发展，我们可能会看到CPU、GPU、NPU以及其他专用加速器在一个系统中更加紧密地异构集成，根据任务特性智能地调度和分配计算资源，以达到整体性能和能效的最优化。

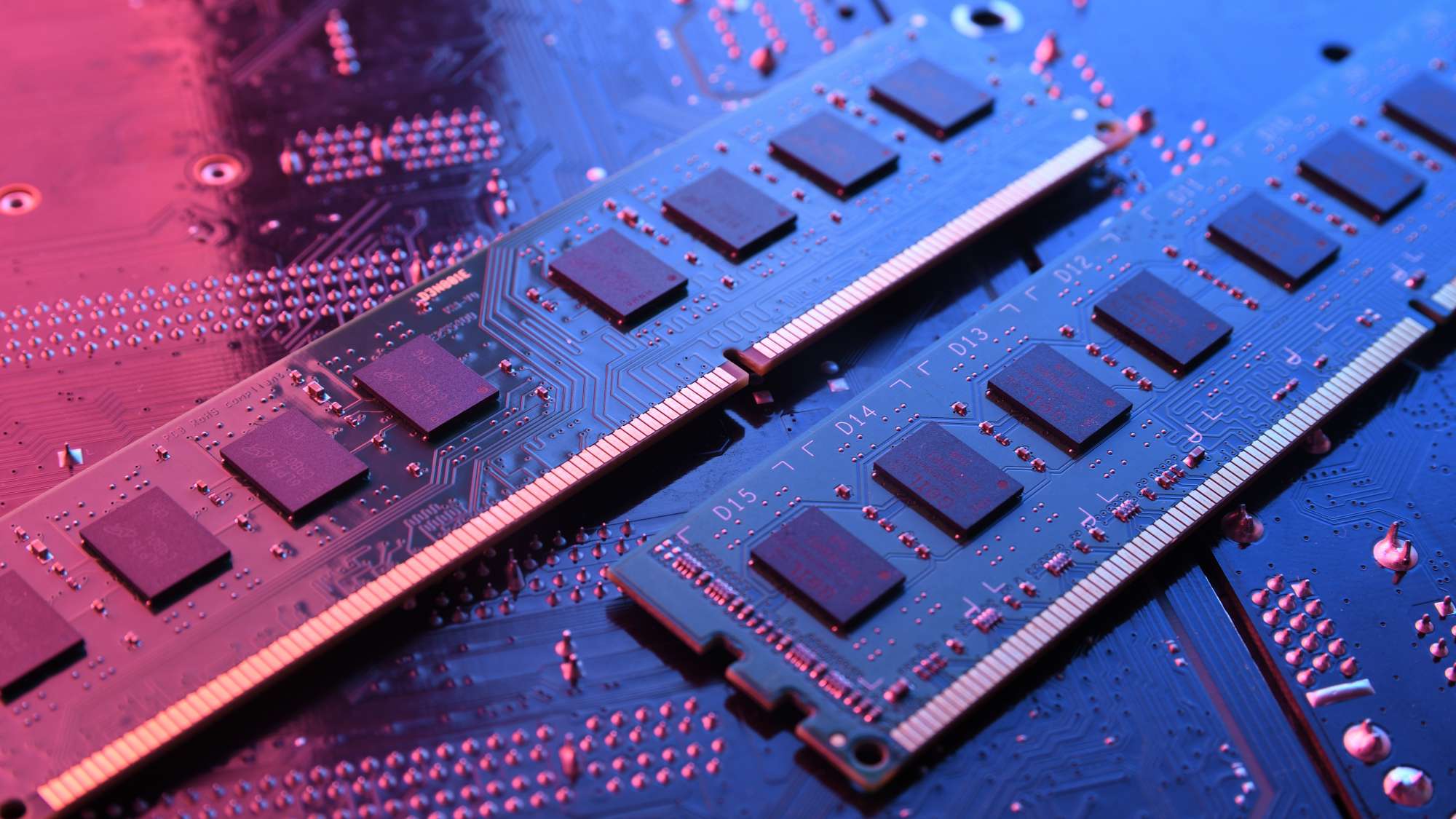

内存 (RAM)

随机存取存储器（RAM）虽然不直接执行计算，但它为CPU和GPU提供了高速的数据读写工作空间。内存的容量、速度（频率）和带宽直接影响算力能否充分发挥：

• 容量 (Capacity): 决定了系统能同时处理多大的数据集。容量不足会导致频繁的硬盘交换，严重拖慢系统。

• 速度与带宽 (Speed & Bandwidth): 内存频率（如DDR5 6000MHz）和通道数（如双通道、四通道）决定了数据传输的速率。高带宽内存可以更快地将数据送达CPU/GPU，避免“饿死”计算单元。

如果将CPU/GPU比作工厂里的机器，内存就是机器旁边的物料暂存区和传送带，其效率直接影响机器的运转效率。

专用加速器 (ASICs, FPGAs, TPUs等)

除了通用的CPU和GPU，针对特定计算任务，还涌现出许多专用集成电路（ASIC）和现场可编程门阵列（FPGA）：

• ASIC (Application-Specific Integrated Circuit): 为特定应用定制的芯片，如比特币矿机芯片、谷歌的TPU（Tensor Processing Unit）等。它们在特定任务上能效比极高，但灵活性差。

• FPGA (Field-Programmable Gate Array): 硬件结构可以根据需要进行编程配置，兼具一定的灵活性和高性能，常用于通信、原型验证和某些加速场景。

这些专用硬件通过硬件层面的极致优化，为特定类型的计算提供惊人的算力。

系统协同与瓶颈：算力木桶效应

理解了各个组件的贡献后，我们还需要认识到，系统的整体算力并非简单地将各组件的算力相加。数据在CPU、GPU、内存、存储之间流动，任何一个环节的性能不足都可能成为瓶颈，限制整体算力的发挥——即“木桶效应”。

例如，即使拥有顶级的CPU和GPU，如果内存带宽不足，或者数据从慢速硬盘加载过慢，计算单元也只能空等数据，无法发挥全部潜力。因此，一个均衡的硬件配置对于实现最佳算力至关重要。主板上的芯片组、总线（如PCIe）的带宽和延迟也会影响数据传输效率，进而影响整体算力表现。

算力的未来：挑战与机遇并存

随着摩尔定律逐渐放缓，单纯依靠提升晶体管密度来增加算力变得越来越困难。未来的算力发展将更加依赖于：

• 架构创新: 如Chiplet（小芯片）技术、3D堆叠、新的计算范式（如存内计算、神经拟态计算）。

• 异构计算: 更高效地协同CPU、GPU、FPGA、ASIC等不同类型的计算单元。

• 能效比提升: 在有限的功耗预算下实现更高的算力。

• 软件与算法优化: 通过更高效的算法和软件充分利用硬件潜力。

长远来看，量子计算等颠覆性技术也可能为特定问题带来指数级的算力飞跃，但目前仍处于早期发展阶段。

总结

从硬件角度看，算力是CPU、GPU、NPU、内存以及专用加速器等组件协同工作，在单位时间内完成计算任务量的体现。它不仅关乎单个组件的性能（如CPU的核心数与频率、GPU的并行核心数与显存带宽），更依赖于整个系统的均衡设计和数据的高效流动。

理解算力的硬件基础，有助于我们更深刻地认识当前数字技术革命的驱动力，无论是在选择电子设备，还是在关注AI、大数据等前沿技术发展时，都能有一个更清晰的视角。

---
