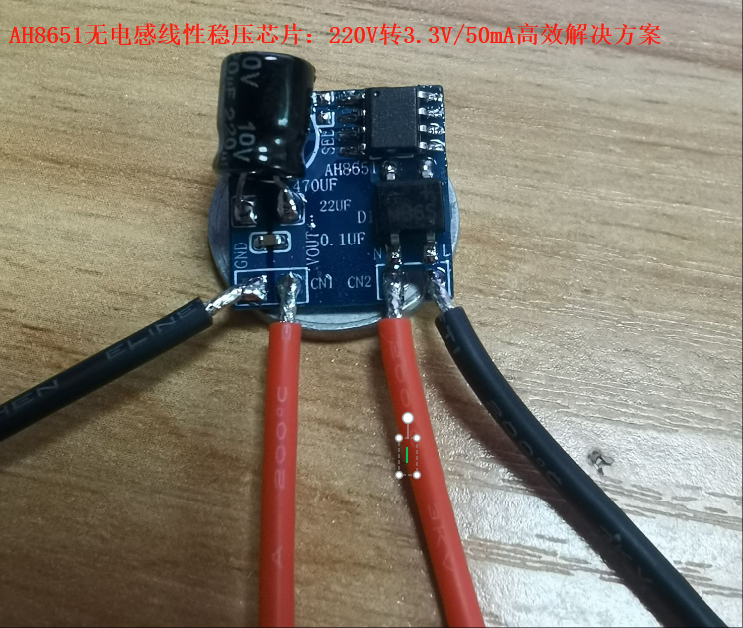

一、芯片概述与应用场景

AH8651是一款无电感、非隔离式AC-DC线性稳压芯片，可直接将80V~305VAC交流输入转换为3.3V/5V/2.7V直流输出，最大输出电流达100mA（典型值50mA）。其创新设计省去了传统开关电源中的电感和高压电解电容，仅需4个外围元件即可构建完整电源电路，大幅降低BOM成本和PCB面积。

✔ 核心定位

• 解决痛点：替代传统阻容降压方案，克服其输出电压波动大、带载能力差、寿命短的缺陷。
• 适用领域：

• • 智能家居（Wi-Fi插座、墙壁开关、调光器）
  • 小家电控制板（电磁炉、电风扇）
  • 工业传感器（PLC模块、RS485通信）
  • 低功耗IoT设备。

---

二、核心技术特性

1. 无电感设计

• 通过电荷泵技术直接转换能量，省去功率电感和大容量高压电容，典型电路仅需整流桥、X电容、反馈电阻和输出滤波电容。
• 元件精简优势：成本降低30%以上，PCB面积缩小50%。

2. 高性能参数

参数	数值	单位
输入电压范围	80~305	VAC
输出电压精度	±2%	-
输出电流	50mA（最大100mA）	mA
待机功耗	<35mW	-
工作温度	-40~85	℃

3. 智能控制与保护机制

• 动态效率优化：根据负载状态自动调整能量传输窗口，降低器件损耗。
• 多重保护：

• • 输出欠压保护（UVP）：输出电压跌落12.5%时触发关闭，2个AC周期后自恢复。
  • 过载保护（OLP）：持续欠压50ms后锁定输出，640ms后自重启。
  • 雷击浪涌保护：检测到>100Vdc浪涌尖峰时立即关断MOSFET。
  • 过温保护（OTP）：芯片温度＞160℃时关闭输出，低于140℃恢复。

---

三、工作原理详解

1. 能量传输流程

graph LR
A[AC220V] --> B[全桥整流] --> C[VIN引脚]
C --> D[内部650V MOSFET] --> E[电荷泵降压]
E --> F[LDO稳压] --> G[VOUT输出]

• 启动阶段：高压电流源（10mA）对VDD电容充电，达到阈值后切换至MOSFET供电。
• 同步控制：通过Drain端分压电阻检测AC相位，仅在电压低谷期开启MOSFET充电，减少开关损耗。

2. 输出电压配置

AH8651的SEL引脚决定输出电压：

SEL状态	输出电压
悬空	3.3V
短接GND	2.7V
接100kΩ电阻到GND	5V
注：悬空时为默认3.3V输出

---

四、典型应用电路设计

1. 电路图与BOM清单

~220VAC ──┬── [MB6S整流桥] ──┬── [100nF X电容] ── GND
          │                  │
          └── AH8651 VIN(Pin1)
                   │
          SEL ──[100kΩ]─ GND（选5V输出）
                   │
          VOUT(Pin8) ── [10μF陶瓷电容] ── 负载

关键元件选型：

• 整流桥：1A/600V（如MB6S）
• X电容：275VAC/100nF（抑制EMI）
• 输出电容：10μF陶瓷电容（低ESR）

2. PCB设计注意事项

• 散热优化：在高压输入区铺设大面积铜箔，AH8651的GND引脚通过多过孔连接底层散热焊盘。
• 安全间距：

• • 高压走线间距≥2.5mm（符合安规要求）
  • 反馈电阻靠近SEL引脚，避免噪声干扰。

---

五、对比传统方案优势

方案	外围元件数	输出稳定性	带载衰减	寿命
阻容降压	6~8个	差（依赖稳压管）	严重	短（CBB电容易老化）
AH8651	4个	优（±2%）	无	长
数据来源：阻容降压  vs. AH8651实测对比

---

六、常见问题解答

1. 能否直接接220VAC？
   ✅ 需前置整流桥（如MB6S），输出为脉动直流后再接入AH8651的VIN。
2. 输出电流可否超过50mA？
   ❌ 极限电流100mA（短时），但长期满载易触发OLP保护。需更大电流建议选用AH8698B（200mA）。

---

七、总结

AH8651凭借无电感设计、超精简外围、±2%精度及完备保护机制，成为小功率AC-DC转换的标杆方案。其显著降低的BOM成本和PCB面积需求，特别适合空间受限的智能家居和IoT设备。
