一、循环展开和指令调度的基本方法

1. 循环展开的核心原理

循环展开（Loop Unrolling）是一种通过增加单次迭代处理的数据量来减少循环次数的优化技术。其本质是将循环体代码复制多次，形成更大的基本块，从而：

1. 减少循环控制开销：降低分支指令（如循环条件判断、索引更新）的执行频率。
2. 提升指令级并行性（ILP） ：通过消除迭代间的数据依赖，使得编译器或硬件能够更高效地调度指令。

实现方式

• 手动展开：程序员通过代码复制和调整循环条件完成（例如将步长从1改为4）。
• 编译器自动展开：例如GCC使用-funroll-loops选项自动优化。

性能优化维度

优化方向	具体作用	示例
缓存优化	提高局部性，增加缓存命中率	数组遍历时减少缓存行未命中次数
流水线效率	减少流水线气泡（Bubble）	消除分支预测失败导致的流水线刷新
资源利用率	并行执行多个独立操作	浮点乘法和整数加法指令的并行调度

优缺点对比

• 优点：减少分支预测错误率（从每次迭代一次降低到每n次迭代一次），提升吞吐量。
• 缺点：
  • 代码膨胀：展开后的代码体积增大，可能影响指令缓存效率。
  • 寄存器压力：需要为展开后的循环分配更多临时寄存器，可能导致寄存器溢出。

---

2. 指令调度的核心思想

指令调度（Instruction Scheduling）通过调整指令执行顺序以最大化流水线利用率，分为静态调度（编译期完成）和动态调度（运行时硬件完成）。

静态调度的关键步骤

1. 相关性分析：识别数据依赖（RAW、WAR、WAW）与控制依赖。
2. 延迟槽填充：利用功能部件的延迟时间插入独立指令。
3. 全局调度：跨越基本块调整指令顺序，例如踪迹调度（Trace Scheduling）。

动态调度的实现机制

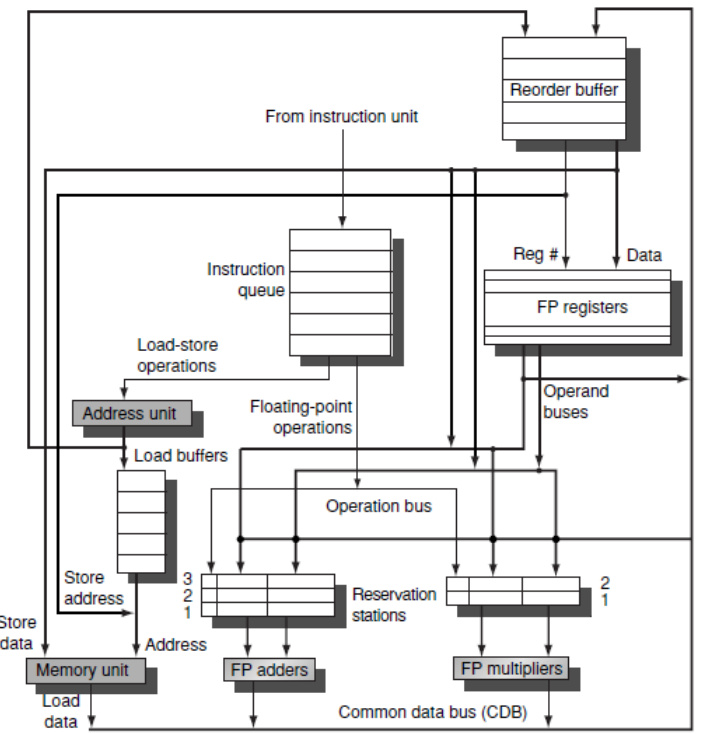

• Tomasulo算法：通过保留站（Reservation Station）和寄存器重命名消除WAW和WAR依赖。
• 前瞻执行（Speculation） ：预测分支结果并提前执行指令，若预测错误则回滚。

---

3. 循环展开与指令调度的协同优化

在张晨曦教材中，循环展开为指令调度提供了更大的基本块，使得编译器能发现更多并行机会。例如：

// 原始循环
for (int i=0; i<1000; i++)
    A[i] = A[i] * s + B[i];

// 展开4次并调度
for (int i=0; i<1000; i+=4) {
    A[i]   = A[i]   * s + B[i];
    A[i+1] = A[i+1] * s + B[i+1];
    A[i+2] = A[i+2] * s + B[i+2];
    A[i+3] = A[i+3] * s + B[i+3];
}

通过寄存器重命名（例如为每个展开体分配独立寄存器）和指令交错排列（混合乘法和加法指令），可将关键路径上的延迟从12周期降低至6周期。

---

二、静态超标量处理机中的循环展开

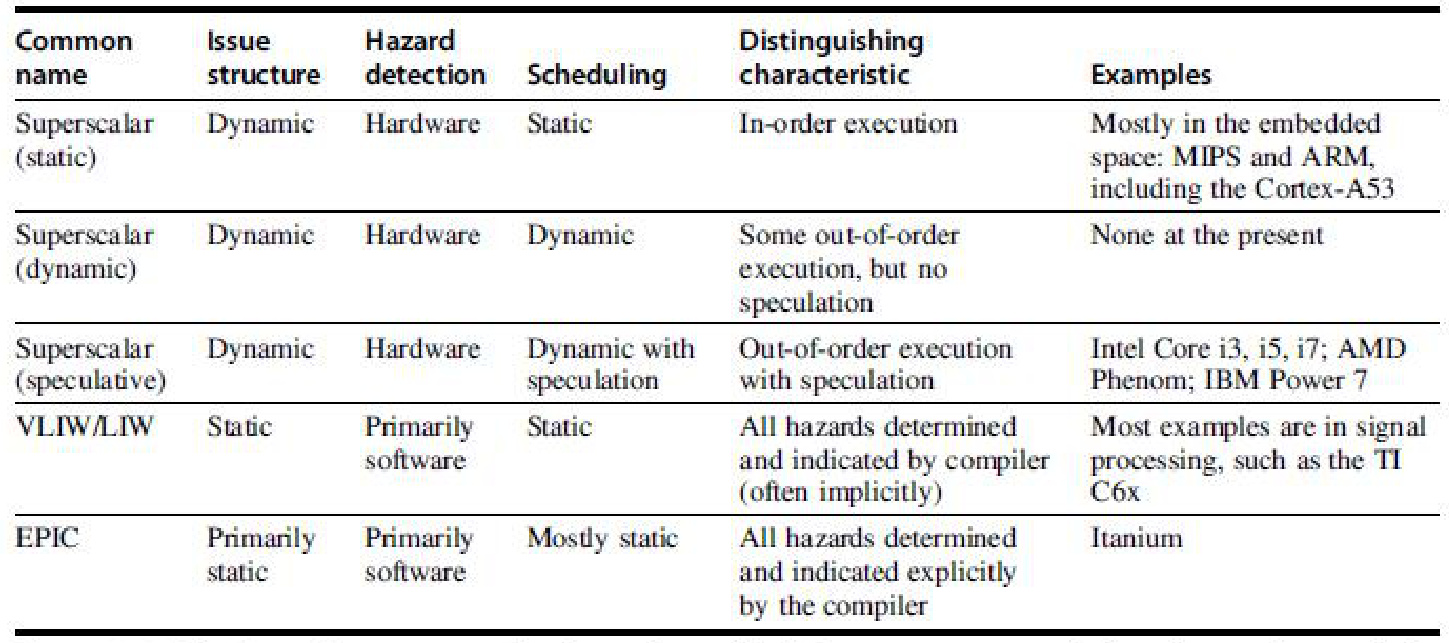

1. 静态超标量架构特点

静态超标量处理机的核心特征包括：

• 按序执行：指令发射顺序与程序顺序一致，避免复杂硬件调度逻辑。



• 编译器主导调度：通过静态分析生成并行指令包（例如VLIW指令字）。
• 多发射流水线：每个周期发射固定数量的指令（如2条整数和2条浮点指令。

典型架构示例

组件	功能
指令队列	缓存待发射指令，支持多路分发
重排序缓冲区（ROB）	管理指令提交顺序，确保按序完成
多功能部件	并行整数/浮点运算单元

2. 循环展开在静态超标量中的实现策略

步骤分解

1. 确定展开因子（Unroll Factor） ：根据功能部件数量和寄存器资源选择展开次数（例如4次）。
2. 消除冗余操作：删除重复的循环条件判断和索引更新指令。
3. 寄存器分配：为每个展开体分配独立寄存器以避免WAR/WAW冲突。
4. 指令交错调度：混合不同迭代的指令以填充流水线延迟槽。

性能优化案例

以张晨曦教材中的浮点数组操作为例，展开4次后：

L.D F0, 0(R1)    ; 加载A[i]
L.D F4, 8(R1)    ; 加载A[i+1]
MUL.D F0, F0, F2 ; A[i] * s
MUL.D F4, F4, F2 ; A[i+1] * s
ADD.D F0, F0, F6 ; +B[i]
ADD.D F4, F4, F8 ; +B[i+1]
S.D F0, 0(R1)    ; 存储结果
S.D F4, 8(R1)

通过将加载、乘法、加法指令交错排列，每个迭代周期从14周期降至7周期，加速比达2倍。

---

3. 优化策略的局限性及应对

• 寄存器压力：展开次数过多可能导致寄存器不足，需权衡展开因子与资源限制。
• 内存依赖：需通过别名分析确保不同迭代的内存操作无冲突。
• 动态分支预测：静态调度难以处理复杂分支，需结合硬件预测机制。

---

总结

循环展开与指令调度是提升程序性能的核心技术，尤其在静态超标量架构中，通过编译器主导的静态调度和寄存器重命名，可显著提高指令级并行性。然而，需在实际应用中平衡代码膨胀、寄存器压力与性能收益，结合具体硬件特性进行参数调优。
