目录

1.前置知识

1.1 交并比IOU

1.2 置信度

2.性能指标

2.1 目标检测查准率和召回率计算

​编辑

2.2 目标检测PR曲线和mAP指标

2.2.1 PR曲线

2.2.2 mAP

2.3 模型检测速度评价指标

1.前置知识

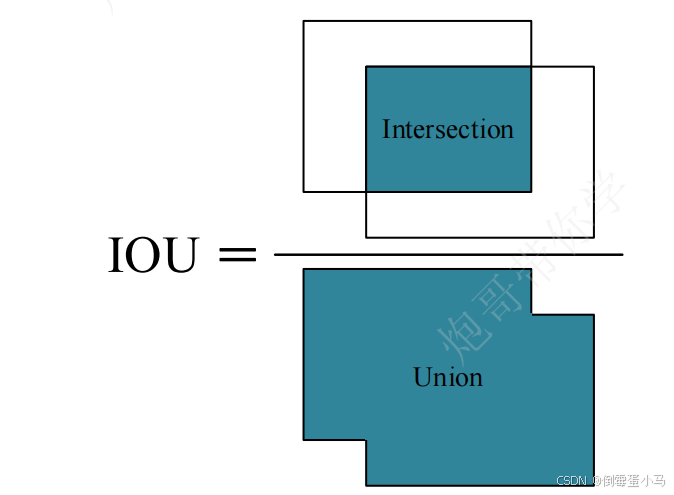

1.1 交并比IOU

1.2 置信度

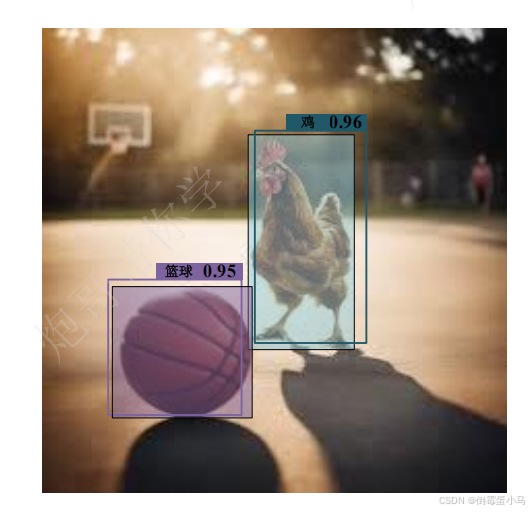

这里我们以YOLO的中的置信度为例，YOLO模型的输出中包含置信度confidence这一项，置信度得分可以有效帮助我们筛选检测较差的结果。如图中预测bbox的右上角的数值即为置信度得分。置信的得分是0-1之间的数值。

上述的置信度很多人认为是该类别的概率值，例如上图的蓝色框的0.96代表检测到鸡的概率，紫色框的0.95代表检测到篮球的概率，但这样的答案是片面的。作者在原论文中提到了两种情况下的置信度，一种是是否有物体的置信度，另一种是在有物体的前提下，检测的不同类别物体的置信度。

置信度作用定义有两重：

（1）代表框中是否有物体的置信度；即bbox与真实框之间的IOU交并比：

P(object)表示该bbox框对应的网格是否为Ground Truth的中心点区域。非0即1

（2） 类别置信度，即在bbox框有物体的前提下，对应类别的置信度：

而YOLO模型输出的即为类别置信度。由类别置信度的计算公式可知，最终的类别置信度值既包含该框是否包含物体的概率值，也包含物体情况下对于类别的概率值。

2.性能指标

2.1 目标检测查准率和召回率计算

目标检测的检测结果怎么才算检测正确？

（1）IOU大于指定阈值

（2）类别正确

（3）confidence大于指定阈值

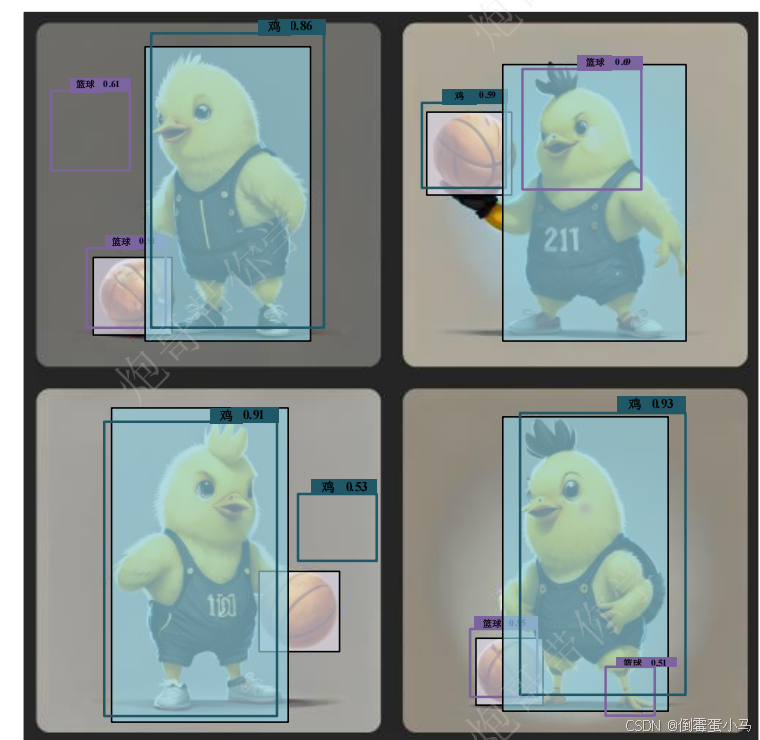

如上图所示，仍然是将篮球视为正类。

（1）对于TP，图中真正检测到篮球的只有两个，即第一张和第四张图片，因此TP=2

（2）对于FP，图中有一个背景（图1）、鸡头（图2）、还有鸡爪（图4）检测为篮球，很显然是错误检测，因此 FP=3，即有三个bbox将我们不关注的目标检测为我们关注的目标

（3）对于FN，图中有一个篮球错误检测为鸡类别（图2），有一个篮球漏检测（图3，即把篮球检测成背景了），因此 FN=2，即有三个bbox将我们关注的目标检测为我们不关注的目标

（4）对于TN，目标检测性能指标的计算不需要用到TN，所以我们不讨论

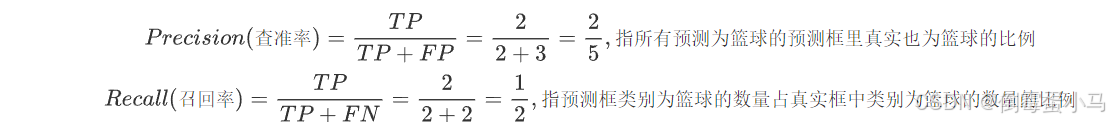

所以将篮球视为正例的检测结果：

 为了加深印象，我们将鸡视为正例，计算其性能指标

 如上图所示，将鸡视为我们关注的类别，其他类别不关注

（1）对于TP，图1，3，4真正检测到鸡，所以TP=3

（2）对于FP，图2错误将篮球检测为鸡，图3错误将背景检测为鸡，所以FP=2

（3）对于FN，图2漏检，将图2的鸡检测为背景了，所以FN=1

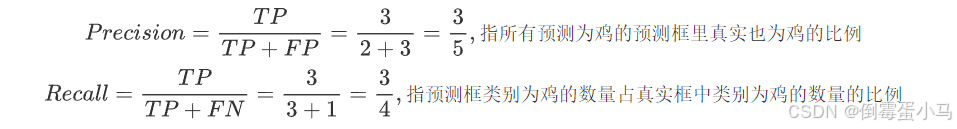

 所以将鸡视为正例的检测结果为：

2.2 目标检测PR曲线和mAP指标

2.2.1 PR曲线

不同的IOU阈值和置信度阈值可以得出不同的TP、FP、FN。那么即可以得出不同的Precision和Recall，由此就可以绘制出PR曲线，同时计算出AP评价指标和mAP评价指标。

下面我们来看一个具体的例子，看对于某一个类别其PR曲线如何绘制

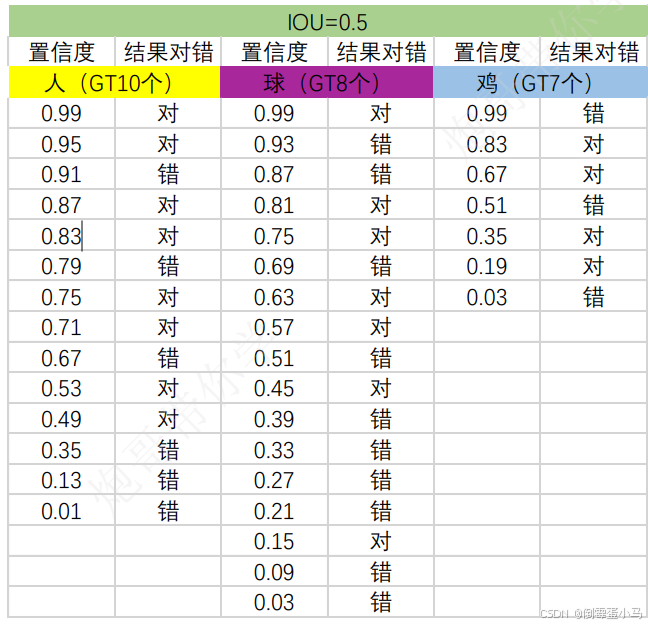

首先固定IOU阈值为0.5，利用网络模型来检测多张图像中的人、球、鸡这三种目标。已知，这多张图片中一共有10个人、8个球、7只鸡；通过网络的检测，检测结果如下

注意：

（1）每一种类别下，我们需要按照预测出来的bbox的置信度降序排序

（2） 上面表格中的“结果对错”如果为对，则TP+1，即该bbox将我们关注的类别正确检测为我们关注的类别；如果为错，则FP+1，即该bbox将我们不关注的类别错误检测为我们关注的类别

 以检测人为例，计算所有置信度下的 TP、FP、FN+TP（FN+TP=10，即为人的真实框数量）在目标检测中小于置信度阈值的检测框都会被过滤掉，其中就可能包含正确的检测框，这就会导致检测框的漏检。

首先，我们要计算出在每个置信度下的TP和FP，以及FN+TP（已知FN+TP=10），因为检测为人的bbox有14个，而且每个bbox的置信度值不同，所以我们需要计算14个置信度情况下的TP和FP

第一轮：把置信度拉到0.99，只看第一个检测结果，计算出一组Precision和Recall

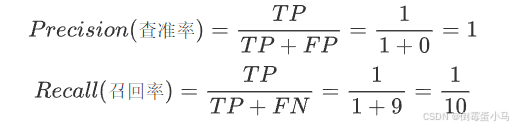

TP=1，FP=0，又因为TP+FN=10，所以FN=9，因此，在置信度为0.99的情况下，P和R为：

第二轮：把置信度拉到0.95，只看前两个检测结果，计算出一组Precision和Recall

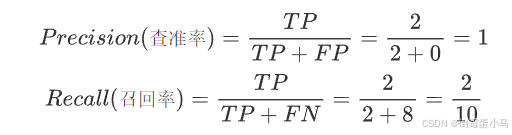

TP=2，FP=0，又因为TP+FN=10，所以FN=8，因此，在置信度为0.95的情况下，P和R为：

第三轮：把置信度拉到0.91，只看前三个检测结果，计算出一组Precision和Recall

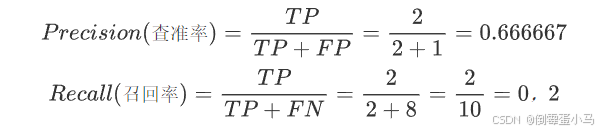

TP=2，FP=1（因为第3个bbox的检测结果为错），又因为TP+FN=10，所以FN=8，因此，在置信度为0.91的情况下，P和R为：

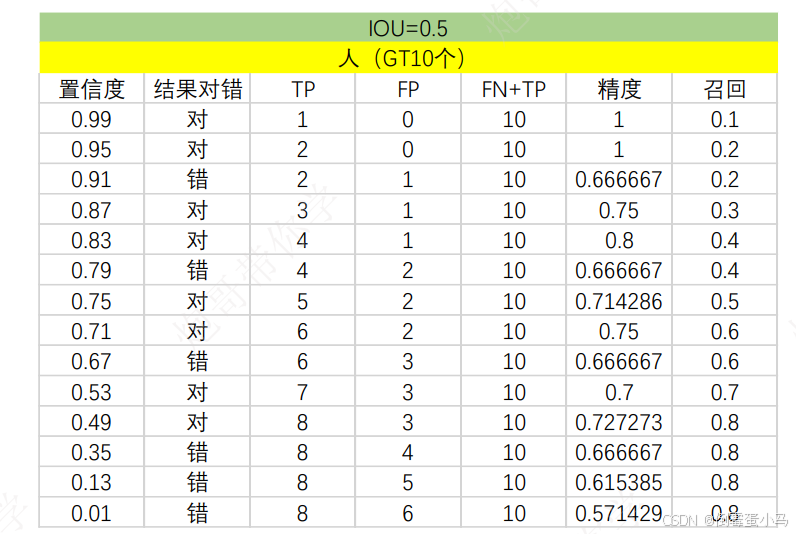

以此类推计算到第14轮，每种置信度下的P和R结果如下

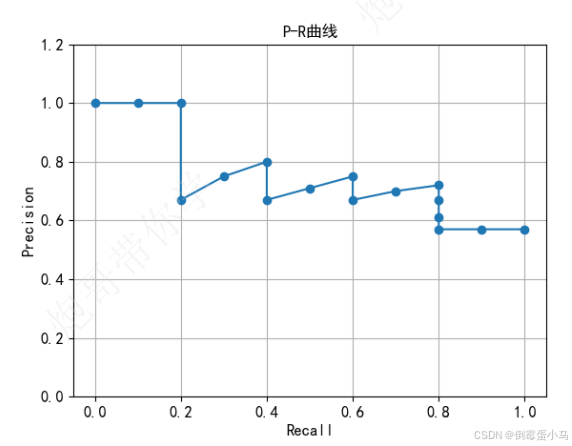

 然后将Recall作为X轴，Precision作为Y轴，绘制出P-R曲线图，这样即画出了在IOU阈值为0.5情况下网络模型检测人的P-R曲线，如下图所示

2.2.2 mAP

mAP即为所有类别AP值之和的平均。那AP（Average Precision）是什么呢？前面提到，我们已经得到模型检测某个类别的P-R曲线了，那么该P-R曲线的面积即为该类别的AP值，通常来说就是一个积分：

但是一般不会直接去这么算，会简化一下做一个近似计算：

 上述简化公式看不懂没关系，我们举一个具体的例子

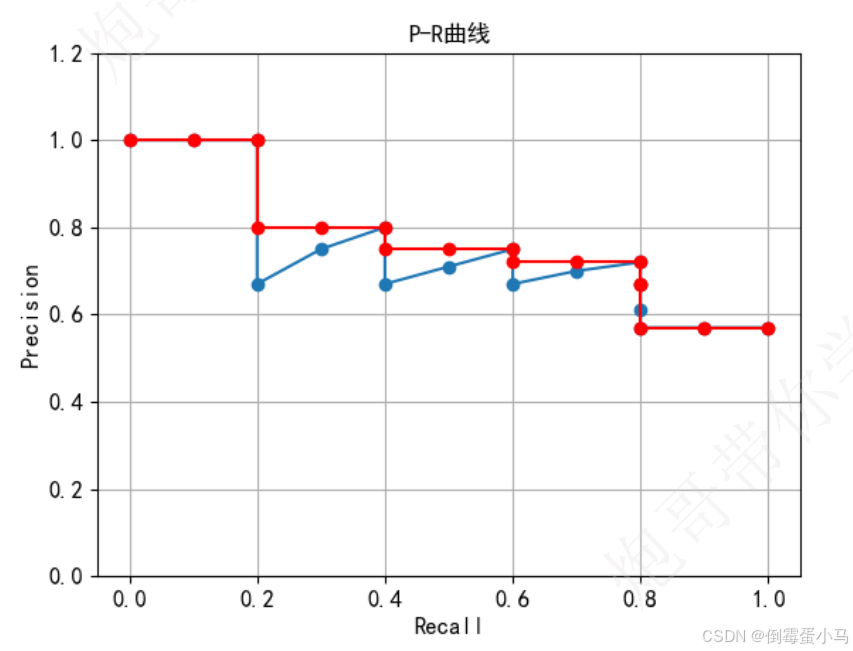

这个是原先的P-R曲线图，可以看到有很多地方不好计算面积，利用上述简化公式之后，曲线图如下，红色部分即为转化之后的P-R曲线图，显然计算AP会更加方便

综上，mAP(mean average precision)这个就很清晰了，就是计算不同类别的 AP 值后相加求平均值即可计算出 mAP，如本例子计算人、鸡、球的检测结果的 AP 值后相加除以 3 后就能得到 mAP 值。

补充：

（1）在一些论文中会看到mAP@0.5等性能指标，该指标就是表示在IO阈值为0.5的情况下的mAP值

（2）COCO数据集的AP和 mAP是一个概念，都是不同类别的AP值之和求平均，非但如此，COCO 中的AP还使用了不同的10个IOU得到的结果进行了平均，IOU取值范围 0.5 到 0.95，取值间隔 0.05。所以无需纠结到底是AP还是 mAP，最终还是要看具体的实现是怎样。

2.3 模型检测速度评价指标

检测速度很好理解，简单的说就是一秒钟该模型可以检测多少张图片，使用的指标是FPS。不同的目标检测技术会有不同mAP和检测速度。

需要注意的是FPS通常与mAP是互相制衡的。如果要想在模型的mAP上有提升，那必须要牺牲一点FPS；如果要在FPS上有提升，那必须牺牲一点mAP

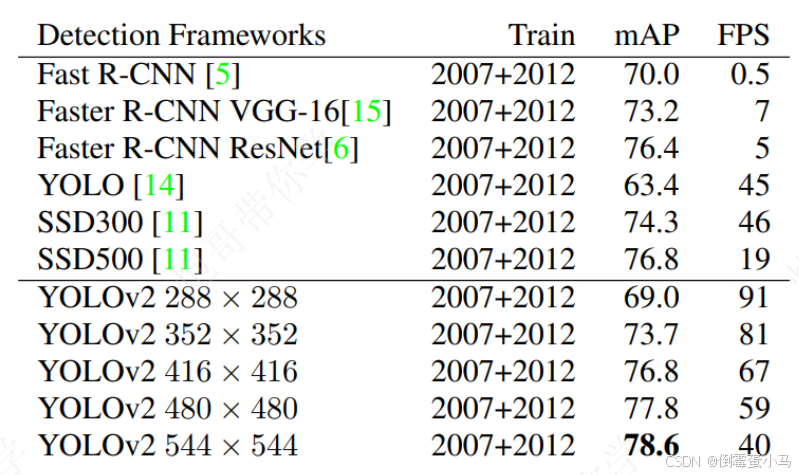

以下是作者在YOLOv1-YOLOv3中作的一些表格

YOLOv1

 YOLOv2

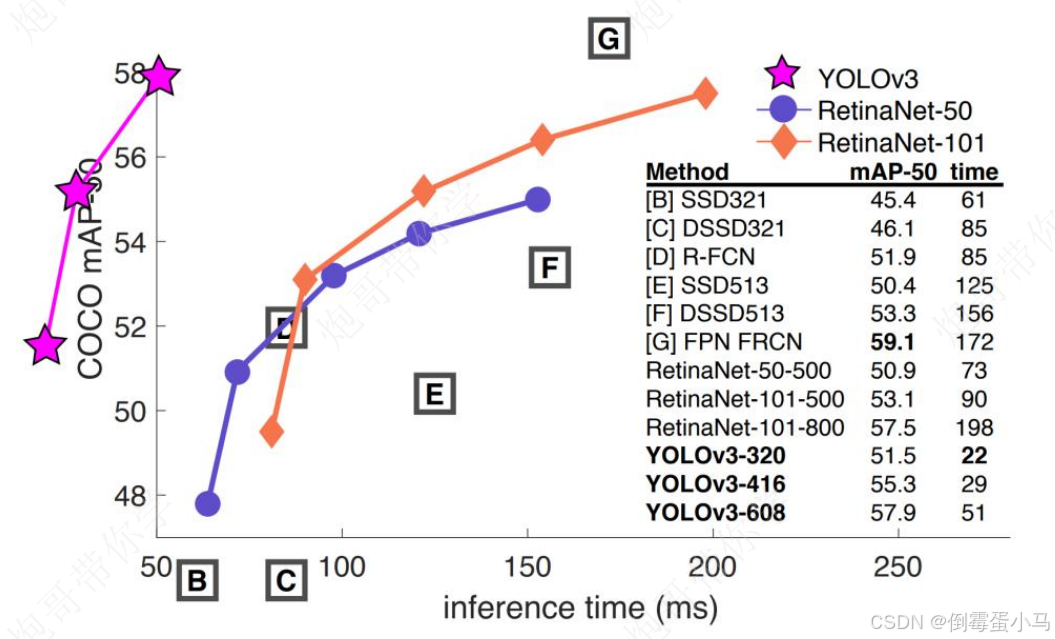

YOLOv3（inference time是推理时间）
