通俗解释U-Net

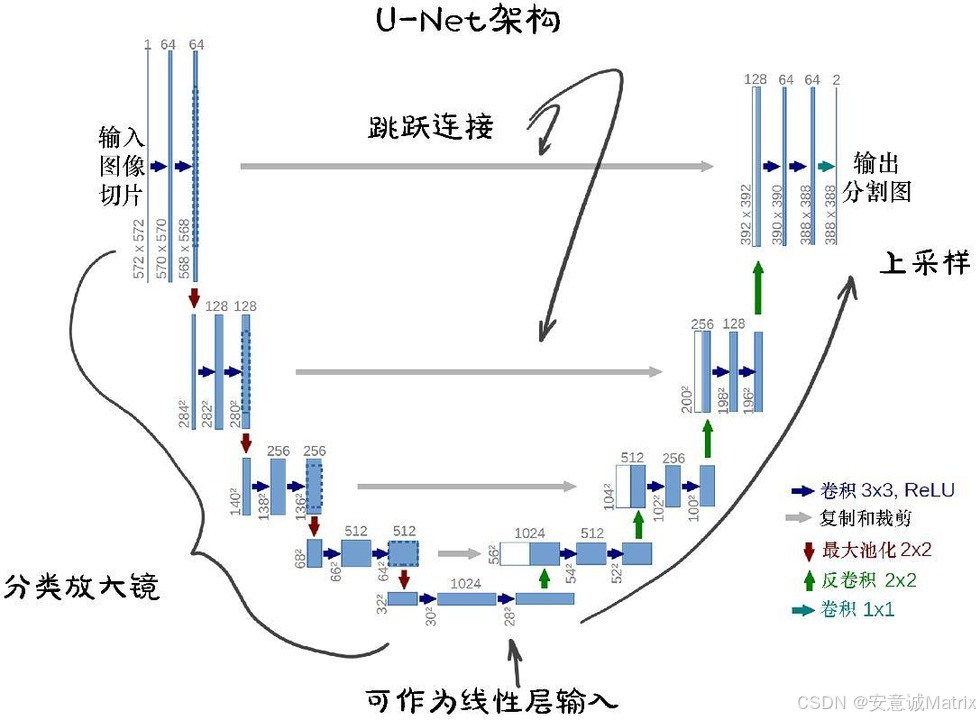

家人们看这幅图，U-Net 的结构就像个大写的字母 U，设计超有巧思！左边收缩路径就像拿了个 “缩小魔法镜”，把输入的图像（比如医院 CT 片、汽车摄像头画面）不断缩小，同时一层一层 “挖特征”—— 从简单的边缘、纹理，到复杂的物体形状，全都牢牢抓住。右边扩张路径则像 “放大魔法镜”，把缩小的图像慢慢还原尺寸。最绝的是中间的 “跳跃连接”，简直是特征快递通道，把左边缩小过程中挖到的细节特征，直接 “快送” 到右边放大的环节里。
这样一来，最后输出的图既有整体轮廓，又不丢细微之处。举个例子，医生用它分析 CT 找肿瘤，能精准到每个像素，清晰区分肿瘤和健康组织；自动驾驶用它处理画面，能精准标出行人、车辆位置。U-Net 就靠这个 U 型结构，搭配两边 “缩小挖特征 + 放大补细节” 的操作，再加上跳跃连接保细节，在图像分割里稳得很，不管医学看病还是自动驾驶认物体，都能干得又快又准！

专业用语解释

这张图展示了经典的U-Net网络架构，其核心是“U型”结构，由收缩路径（提取特征）和扩张路径（恢复图像尺寸）组成，配合跳跃连接，实现精准的图像分割。以下是详细解读：

一、整体架构布局

• U型结构：
  • 左侧是收缩路径（下采样）：类似“缩小观察范围”，通过不断提取图像特征，缩小图像尺寸，获取全局信息。
  • 右侧是扩张路径（上采样）：类似“放大还原细节”，通过反卷积等操作恢复图像尺寸，结合左侧特征，实现像素级分割。
  • 中间通过跳跃连接（横向箭头）传递左侧底层细节特征，解决传统网络因下采样丢失细节的问题。

二、关键模块与操作

1. 输入与收缩路径：

• 输入图像切片：初始输入图像（如尺寸572×572）。
• 卷积（蓝色箭头，3×3卷积+ReLU）：多次卷积提取特征，例如输入后先通过64通道卷积。
• 最大池化（红色箭头，2×2）：向下采样，缩小图像尺寸（如572→284），减少计算量，同时保留关键特征。

2. 扩张路径：

• 反卷积（绿色箭头，2×2）：上采样操作，扩大图像尺寸（如从32→64）。
• 反卷积后继续卷积，融合跳跃连接传递的左侧特征，逐步恢复图像细节。

3. 跳跃连接：

• 灰色箭头表示“复制和裁剪”，将收缩路径中对应层级的特征直接传递到扩张路径，保留底层纹理、边缘等细节，让分割更精准。

4. 输出：

• 最后通过1×1卷积（青色箭头）生成分割结果，输出图像尺寸与输入匹配（如388×388），每个像素对应分类标签（如区分物体与背景）。

三、图中符号含义

• 蓝色箭头（卷积3×3, ReLU）：使用3×3卷积核提取特征，激活函数ReLU增加非线性。
• 红色箭头（最大池化2×2）：通过2×2窗口下采样。
• 绿色箭头（反卷积2×2）：上采样操作，恢复图像尺寸。
• 青色箭头（卷积1×1）：最终调整通道数，生成分割结果。

这张图完整呈现了U-Net如何通过“特征提取→下采样→上采样恢复+跳跃连接融合”的流程，实现高精度的图像分割，尤其适用于医学影像分析、目标分割等任务。

跳跃连接

U-Net的跳跃连接：让图像分割“细节不迷路”的魔法通道
家人们，今天咱们来扒一扒U-Net里的“灵魂快递员”——跳跃连接！它就像一根隐形的电话线，专门在图像分割时“抢救”被弄丢的细节，堪称U型结构的点睛之笔！

一、跳跃连接是啥？

简单来说，它是U型结构左右两边的“秘密通道”。

• 左边收缩路径：像“信息压缩器”，把图像缩小并提取特征（比如肿瘤的大致形状）。
• 右边扩张路径：像“信息还原器”，把缩小的图像放大回原样。
• 跳跃连接：直接把左边压缩时“漏掉的细节”（比如肿瘤边缘的纹理），通过这个通道“快递”到右边，防止细节在缩小过程中消失！

二、为啥需要它？

举个栗子🌰：
假设你要分割一张CT图像中的肿瘤。

• 没有跳跃连接：右边放大时只能靠高级特征（如肿瘤的整体轮廓），但像肿瘤边缘的细微血管这种细节，早就被左边的“缩小魔法”弄丢了，分割结果就会模糊。
• 有跳跃连接：左边在缩小过程中，每一步都会把底层细节（如血管纹理）通过跳跃连接保存下来，右边放大时直接“接力”这些细节，肿瘤边界瞬间清晰！

三、它是怎么工作的？

三步操作，简单粗暴：

1. 复制：在左边收缩路径的某一层（比如缩小到原图1/4时），直接复制当前特征图。
2. 裁剪：把复制的特征图尺寸调整到和右边对应层一致（因为右边在放大，尺寸可能不同）。
3. 拼接：将裁剪后的特征图与右边当前层的特征图“拼在一起”，就像把原图细节和放大后的轮廓强行“黏合”。
   效果：最终输出的图像既有整体结构（如肿瘤的位置），又有局部细节（如肿瘤内部的纹理）。

四、现实中的“跳跃连接”有多牛？

• 医学影像：精准分割肿瘤边界，连毫米级的微小病灶都不放过。
• 自动驾驶：在复杂路况中，能清晰区分车道线和路边的树木、行人，避免“认错路”。
• 卫星遥感：从高空图像中识别建筑物、农田等，连田埂的缝隙都能捕捉到。

五、总结：跳跃连接=细节保护神

如果说U-Net是图像分割界的“精密手术台”，那跳跃连接就是手术台上的“显微镜”——它让模型既能看到“森林”（全局结构），又能看清“树叶”（局部细节）。没有它，U-Net可能只是个普通的图像处理器，但有了它，U-Net就成了能“读心”的智能魔法师！

U-Net中有跳跃连接，如果去掉跳跃连接，就成了什么类型的网络？

如果去掉U-Net中的跳跃连接，网络将变为一个 编码器-解码器结构（Encoder-Decoder Architecture），类似于全卷积网络（FCN）。这种结构仅通过下采样（编码器）和上采样（解码器）进行特征提取和恢复，但缺乏跳跃连接带来的高低层特征融合。

具体变化：

1. 失去细节恢复能力
   跳跃连接的核心作用是将编码器的低级特征（如边缘、纹理）直接传递到解码器对应层，帮助恢复图像细节。去掉后，解码器只能依赖自身上采样的特征，导致细节丢失，分割精度下降。

2. 结构简化为纯编解码
   网络变为典型的“下采样-上采样”流程，类似于早期的图像分割模型（如FCN）。此时，网络更依赖深层语义信息，但对局部细节的捕捉能力减弱。

3. 可能面临梯度消失问题
   跳跃连接通过残差路径缓解梯度消失问题。去掉后，若网络较深，训练难度可能增加，需要通过其他技术（如批量归一化、残差块）辅助优化。

与FCN的区别：

虽然结构相似，但U-Net的编码器和解码器通常对称且更深，而FCN更注重利用预训练模型（如VGG）的特征。此外，U-Net去掉跳跃连接后的结构可能更接近普通编解码器，而非严格意义上的FCN。

应用场景：

这种简化的编解码器网络可能在简单分割任务中有效（如自然场景图像），但在需要精细边缘的任务（如医学图像）中表现较差。

U-Net 总结

U-Net是医学图像分割领域的经典模型，其创新点和带来的好处主要体现在以下几个方面：

一、核心创新点

1. 跳跃连接（Skip Connections）

   • 创新：在编码器和解码器的对应层之间添加直接连接，将浅层的细节特征（如边缘、纹理）与深层的语义特征（如物体类别）融合。
   • 对比传统编解码结构：传统结构仅通过编码器提取特征后直接上采样，导致细节丢失；而U-Net的跳跃连接保留了低层次的空间信息，显著提升分割精度。

2. 对称的编码器-解码器结构

   • 创新：网络呈“U”型对称结构，编码器（下采样）和解码器（上采样）的层数和通道数严格对应，确保特征维度匹配。
   • 对比FCN：FCN的解码器仅使用高层特征进行上采样，而U-Net的对称设计允许逐层恢复细节。

3. 适用于小数据集的设计

   • 创新：通过数据增强（如旋转、镜像、弹性变形）和跳跃连接的高效特征利用，减少对大规模标注数据的依赖。
   • 背景：医学图像标注成本高、样本量少，U-Net的设计使其在有限数据下仍能取得优异性能。

二、带来的关键好处

1. 提升分割精度

   • 跳跃连接解决了深层网络中“语义信息丰富但细节丢失”的问题，尤其在分割小目标（如血管、肿瘤）或精细边缘时优势显著。
   • 实验证明：在ISBI细胞分割挑战赛中，U-Net的Dice系数（评价指标）较传统方法提升约10%。

2. 降低训练难度

   • 跳跃连接通过残差路径缓解梯度消失问题，允许训练更深的网络，同时减少对复杂初始化或正则化技术的依赖。

3. 高效的内存与计算利用

   • 对称结构避免了编码器和解码器之间的维度跳跃，减少了特征存储和计算冗余。
   • 与非对称结构相比，U-Net在相同参数量下能更高效地处理高分辨率图像（如病理切片）。

4. 广泛的适用性

   • 支持多通道输入（如MRI、CT等不同模态医学图像），并通过迁移学习扩展到自然图像分割任务（如自动驾驶道路分割）。

三、应用场景与优势

• 医学图像：如肿瘤分割、细胞计数、器官定位，U-Net已成为行业基准模型。
• 遥感图像：用于土地覆盖分类、建筑物检测。
• 工业检测：高精度缺陷分割（如电路板瑕疵）。
• 优势总结：在小样本、高分辨率、高细节要求的任务中表现尤为突出。

四、与其他模型的对比

模型	创新点	优势场景
U-Net	跳跃连接+对称结构	医学图像、小样本
FCN	全卷积+上采样	自然场景图像
DeepLab	空洞卷积+ASPP	大目标分割、语义理解

通过上述设计，U-Net在保证模型复杂度可控的同时，实现了精度与效率的平衡，成为图像分割领域的里程碑式工作。

U-Net 和 Yolo 的异同

U-Net 和 YOLO（You Only Look Once）是深度学习中两种不同的经典模型，分别用于图像分割和目标检测任务。它们的核心设计理念和应用场景差异较大，但在技术发展过程中存在一定的联系和相互借鉴。以下是两者的关系分析：

一、核心差异

对比维度	U-Net	YOLO
任务类型	图像分割（逐像素分类）	目标检测（类别预测+边界框回归）
结构特点	对称的编码器-解码器+跳跃连接	全卷积网络+锚框（Anchor Boxes）+多尺度预测
输出形式	与输入同尺寸的分割掩码	多个边界框及其对应的类别概率
核心目标	精细恢复空间细节（如医学图像中的细胞边缘）	实时检测与定位多目标（如自动驾驶中的车辆识别）
典型应用场景	医学图像、遥感图像分割	自然场景物体检测、视频分析

二、技术联系与相互借鉴

1. 多尺度特征融合的思路

   • U-Net：通过跳跃连接将编码器的浅层细节特征与解码器的深层语义特征融合，解决分割任务中的细节丢失问题。
   • YOLO v3及后续版本：引入特征金字塔（FPN）结构，将不同尺度的特征图进行融合，提升对小目标的检测能力。这一思路与U-Net的跳跃连接有相似之处，但实现方式不同（YOLO通过横向连接和上采样融合特征）。

2. 高效计算与轻量级设计

   • U-Net：对称结构和跳跃连接减少了参数冗余，适合小样本、高分辨率图像的分割。
   • YOLO系列：追求实时性，通过简化网络结构（如Darknet骨干网络）和单阶段检测设计，避免复杂的后处理步骤。两者都在探索模型效率与性能的平衡。

3. 数据增强与迁移学习的应用

   • U-Net：早期通过数据增强（如旋转、弹性变形）解决医学图像样本不足的问题。
   • YOLO：同样依赖数据增强（如随机裁剪、颜色抖动）提升泛化能力，并利用预训练模型（如ImageNet）初始化骨干网络。

三、结合应用场景

尽管U-Net和YOLO目标不同，但在某些任务中可以结合使用：

1. 先检测后分割
   • 用YOLO快速定位图像中的目标区域，再用U-Net对感兴趣区域（ROI）进行精细化分割（如医学图像中的肿瘤定位与分割）。
2. 多任务学习
   • 在同一个模型中同时实现检测和分割（如Mask R-CNN），U-Net的分割分支可作为Mask R-CNN的基础模块。
3. 特征共享
   • YOLO的骨干网络（如Darknet-53）可提取通用特征，供U-Net进行迁移学习，尤其在小样本分割任务中提升性能。

四、总结

• U-Net：专注于图像分割，通过跳跃连接和对称结构优化细节恢复能力。
• YOLO：专注于目标检测，通过单阶段设计和多尺度特征融合实现实时性与准确性的平衡。
• 联系：两者在多尺度特征处理和高效模型设计上有共同思路，但技术路径和应用场景差异显著。
• 延伸思考：近年来的模型（如YOLACT、YOLOv5）尝试将检测与分割结合，部分设计借鉴了U-Net的特征融合策略，体现了不同领域模型的交叉创新。
