1. 加法节点

以 z = x + y 为对象，观察它的反向传播。z = x + y 的导数可由下式（解析性地）计算出来。

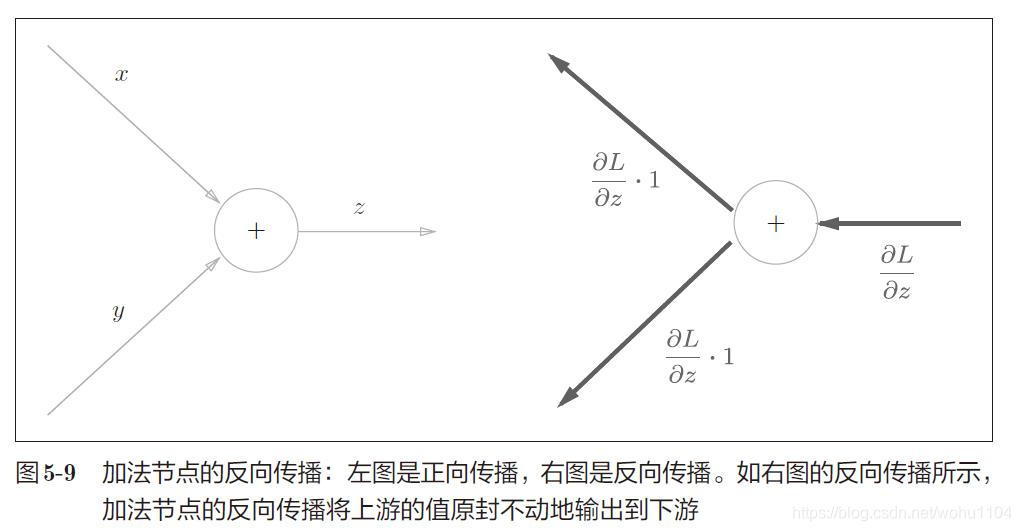

计算图如图 5-9 中，反向传播将从上游传过来的导数（本例中是 $\frac{\partial L}{\partial z}$）乘以1，然后传向下游。也就是说，因为加法节点的反向传播只乘以1，所以输入的值会原封不动地流向下一个节点。

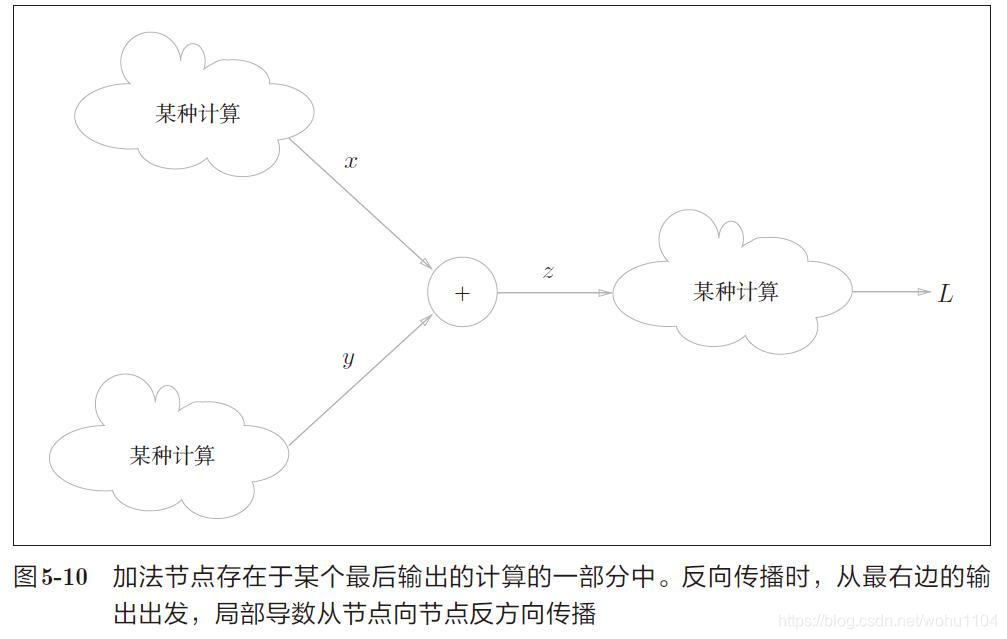

另外，本例中把从上游传过来的导数的值设为 $\frac{\partial L}{\partial z}$。这是因为，如图 5-10 所示，我们假定了一个最终输出值为 L 的大型计算图。z = x + y 的计算位于这个大型计算图的某个地方，从上游会传来 $\frac{\partial L}{\partial z}$ 的值，并向下游传递 $\frac{\partial L}{\partial x}$和 $\frac{\partial L}{\partial y}$ 。

2. 乘法节点反向传播

以 z = xy 为对象。这个式子的导数用式（5.6）表示。

计算图如图5-12

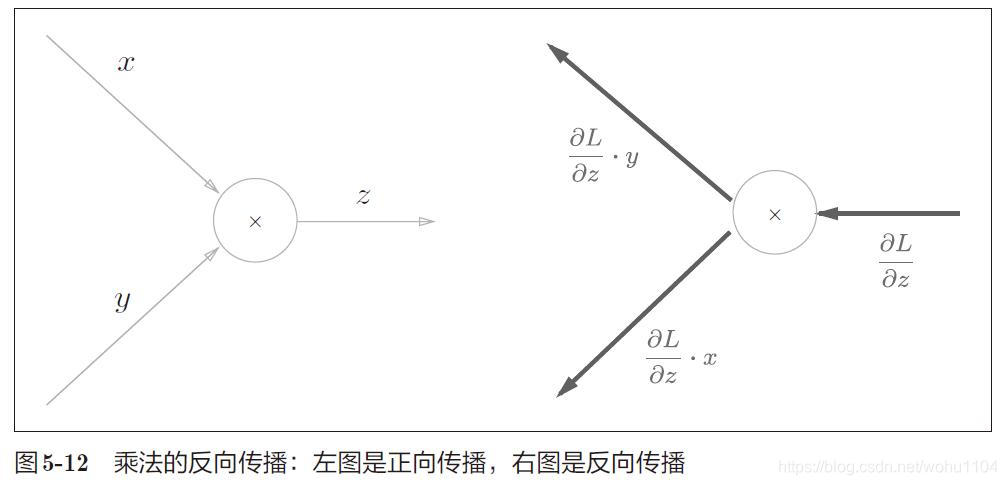

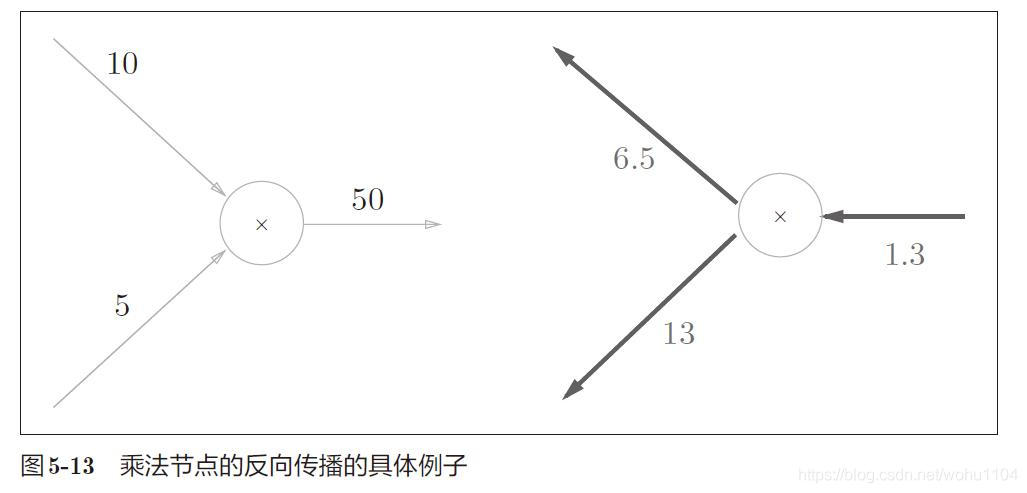

乘法的反向传播会将上游的值乘以正向传播时的输入信号的“翻转值”后传递给下游。翻转值表示一种翻转关系，如图 5-12 所示，正向传播时信号是 x 的话，反向传播时则是 y ；正向传播时信号是 y 的话，反向传播时则是 x 。

加法的反向传播只是将上游的值传给下游，并不需要正向传播的输入信号。但是乘法的反向传播需要正向传播时的输入信号值。因此，实现乘法节点的反向传播时，要保存正向传播的输入信号。

3. 实例

问题1： 小明在超市买了2 个100 日元一个的苹果，消费税是10%，请计算支付金额。

对于问题 1 反向传播的例子：

如前所述，乘法节点的反向传播会将输入信号翻转后传给下游。

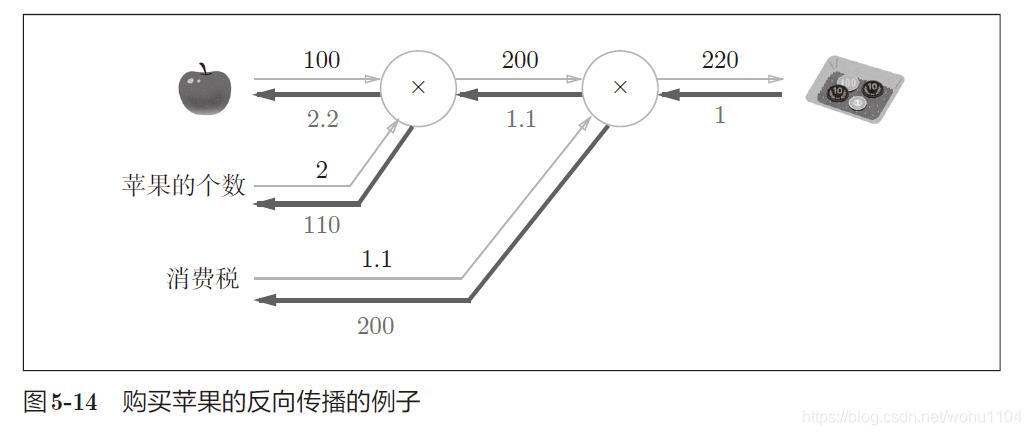

从图 5-14 的结果可知，苹果的价格的导数是 2.2，苹果的个数的导数是 110，消费税的导数是 200。这可以解释为，如果消费税和苹果的价格增加相同的值，则消费税将对最终价格产生200 倍大小的影响，苹果的价格将产生2.2 倍大小的影响。不过，因为这个例子中消费税和苹果的价格的量纲不同，所以才形成了这样的结果（消费税的1 是100%，苹果的价格的1 是1 日元）。

4. 乘法层代码实现

层的实现中有两个共通的方法（接口）forward() 和 backward() 。

• forward() 对应正向传播；
• backward() 对应反向传播；

示例代码如下：

class MulLayer:
    def __init__(self):
        self.x = None
        self.y = None

    def forward(self, x, y):
        self.x = x
        self.y = y
        out = x * y

        return out

    def backward(self, dout):
        dx = dout * self.y
        dy = dout * self.x

        return dx, dy

• __init__() 中会初始化实例变量 x 和 y ，它们用于保存正向传播时的输入值。
• forward() 接收 x 和 y 两个参数，将它们相乘后输出。
• backward() 将从上游传来的导数（dout）乘以正向传播的翻转值，然后传给下游。

下图为购买两个苹果的计算图

示例代码

apple = 100
apple_num = 2
tax = 1.1

mul_apple_layer = MulLayer()
mul_tax_layer = MulLayer()

# forward
apple_price = mul_apple_layer.forward(apple, apple_num)
price = mul_tax_layer.forward(apple_price, tax)

# backward
dprice = 1
dapple_price, dtax = mul_tax_layer.backward(dprice)
dapple, dapple_num = mul_apple_layer.backward(dapple_price)

print("price:", int(price))
print("dApple:", dapple)
print("dApple_num:", int(dapple_num))
print("dTax:", dtax)

输出结果：

price: 220
dApple: 2.2
dApple_num: 110
dTax: 200

调用 backward() 的顺序与调用 forward() 的顺序相反。此外，要注意 backward() 的参数中需要输入“关于正向传播时的输出变量的导数”。

比如，mul_apple_layer 乘法层在正向传播时会输出 apple_price ，在反向传播时，则会将 apple_price 的导数 dapple_price 设为参数。

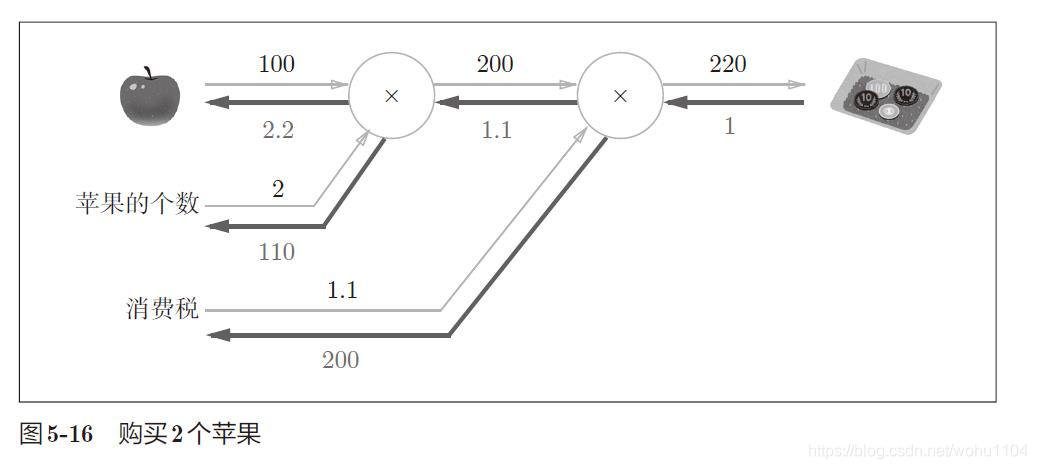

另外，这个程序的运行结果和图5-16 是一致的。

5. 加法层代码实现

加法层代码类实现如下：

class AddLayer:
    def __init__(self):
        pass

    def forward(self, x, y):
        out = x + y

        return out

    def backward(self, dout):
        dx = dout * 1
        dy = dout * 1

        return dx, dy

加法层不需要特意进行初始化，所以 __init__() 中什么也不运行。加法层的 forward() 接收 x 和 y 两个参数，将它们相加后输出。backward() 将上游传来的导数（dout ）原封不动地传递给下游。

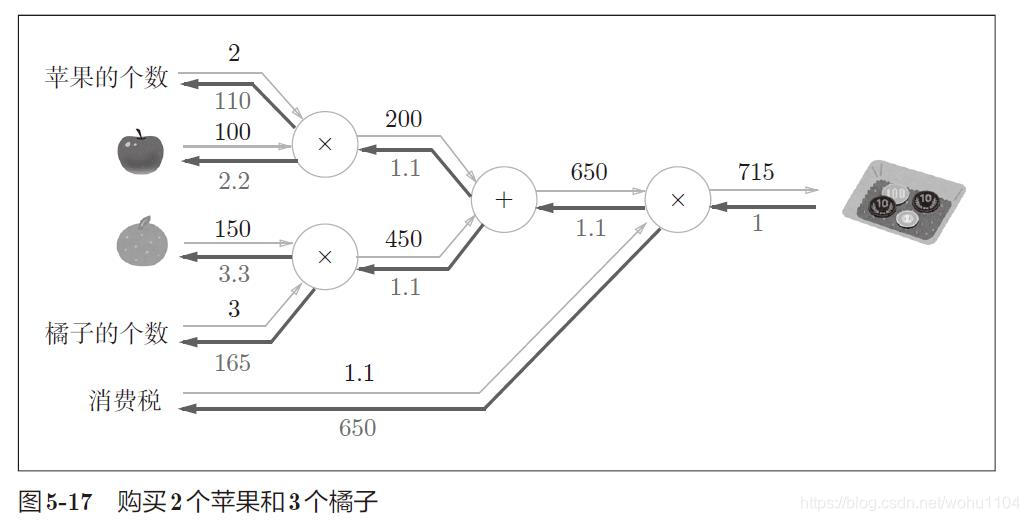

购买 2 个苹果和 3 个橘子的计算图：

示例代码：

apple = 100
apple_num = 2
orange = 150
orange_num = 3
tax = 1.1

# layer
mul_apple_layer = MulLayer()
mul_orange_layer = MulLayer()
add_apple_orange_layer = AddLayer()
mul_tax_layer = MulLayer()

# forward
apple_price = mul_apple_layer.forward(apple, apple_num)  # (1)
orange_price = mul_orange_layer.forward(orange, orange_num)  # (2)
all_price = add_apple_orange_layer.forward(apple_price, orange_price)  # (3)
price = mul_tax_layer.forward(all_price, tax)  # (4)

# backward
dprice = 1
dall_price, dtax = mul_tax_layer.backward(dprice)  # (4)
dapple_price, dorange_price = add_apple_orange_layer.backward(dall_price)  # (3)
dorange, dorange_num = mul_orange_layer.backward(dorange_price)  # (2)
dapple, dapple_num = mul_apple_layer.backward(dapple_price)  # (1)

print("price:", int(price))
print("dApple:", dapple)
print("dApple_num:", int(dapple_num))
print("dOrange:", dorange)
print("dOrange_num:", int(dorange_num))
print("dTax:", dtax)

输出结果：

price: 715
dApple: 2.2
dApple_num: 110
dOrange: 3.3000000000000003
dOrange_num: 165
dTax: 650

首先，生成必要的层，以合适的顺序调用正向传播的 forward() 方法。然后，用与正向传播相反的顺序调用反向传播的 backward() 方法，就可以求出想要的导数。
