绘图规则

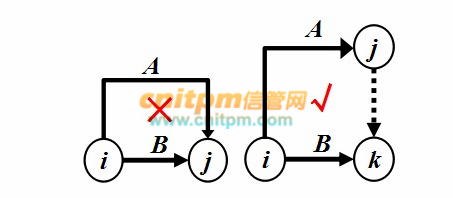

(1)不允许出现代号相同的箭线：

一项工作应只有唯一的一条箭线和相应的一对节点编号，箭尾的节点编号应小于箭头的节点编号。

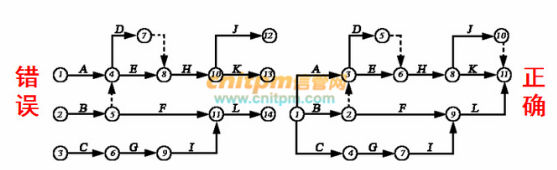

(2)双代号网络图中不允许出现一个以上的起始节点或终点节点。

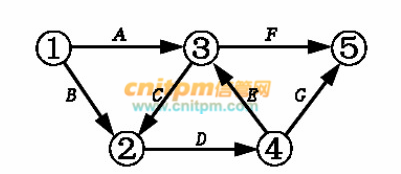

(3)在网络图中严禁出现循环回路。右图中工作c、d、e 形成了闭合回路，则这个网络图肯定是错误的。

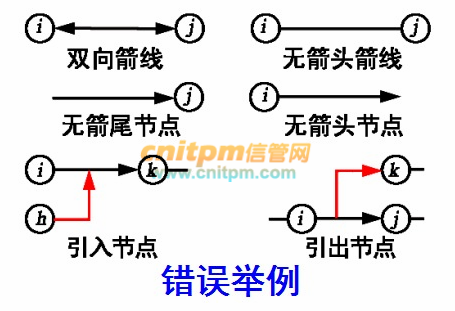

(4) 双代号网络图中，严禁出现双向箭线、无箭头箭线和没有箭头(或箭尾)节点的箭线。

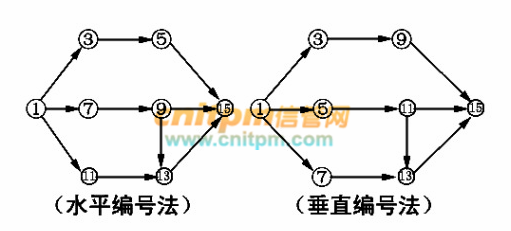

(5) 网络图中节点编号顺序应从小到大,可不连续(非连续编号可利于以后的修改)，但严禁重复。

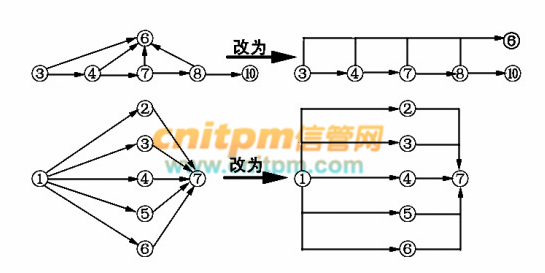

(6)某些节点有多条外向箭线或多条内向箭线时，在不违反“一项工作只有唯一的一条箭线和相应的一对节点编号”的前提下,可使用母线法绘图。

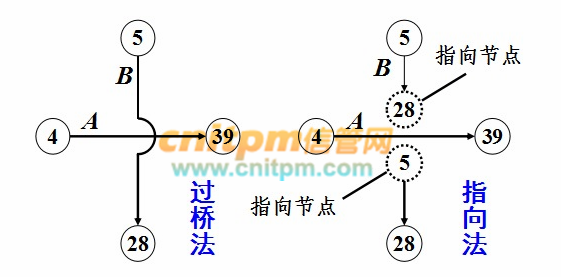

(7)绘制网络图时，宜避免箭线交叉。当箭线交叉不可避免时，应采用正确的表示方法(过桥法、指向法)。

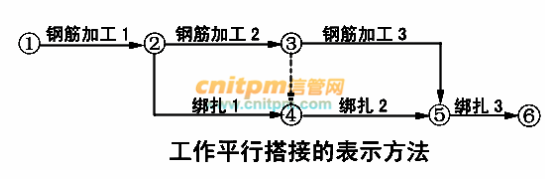

(8) 对平行搭接进行的工作，在双代号网络图中，应分段表达。

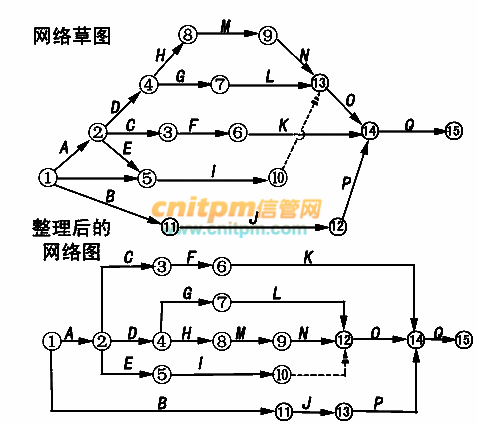

(9)网络图应条理清楚，布局合理。

(10)分段绘制：

对于一些大的建设项目，由于工序多，施工周期长，网络图可能很大，为使绘图方便，可将网络图划分成几个部分分别绘制。

绘图步骤

双代号网络图的绘制方法，视各人的经验而不同，但从根本上说，都要在既定施工方案的基础上，根据具体的施工客观条件，以统筹安排为原则。

绘图步骤如下：

①任务分解，划分工程项目的各项施工工作；

②确定每一工作的持续时间；

③确定各项施工工作之间的先后顺序及逻辑关系；

④根据逻辑关系表绘制网络图；

⑤检查、修改与调整网络图。
