Ansys EMC Plus 能够计算任意互连结构的散射参数矩阵并以 Touchstone 格式导出。生成的 Touchstone 文件可以无缝集成到任何 RF 电路模拟器中，从而实现对复杂电路的全面分析和评估。此演示将指导您完成计算同轴电缆的 S 参数矩阵并以 Touchstone 格式导出的工作流程。让我们开始吧！

概述

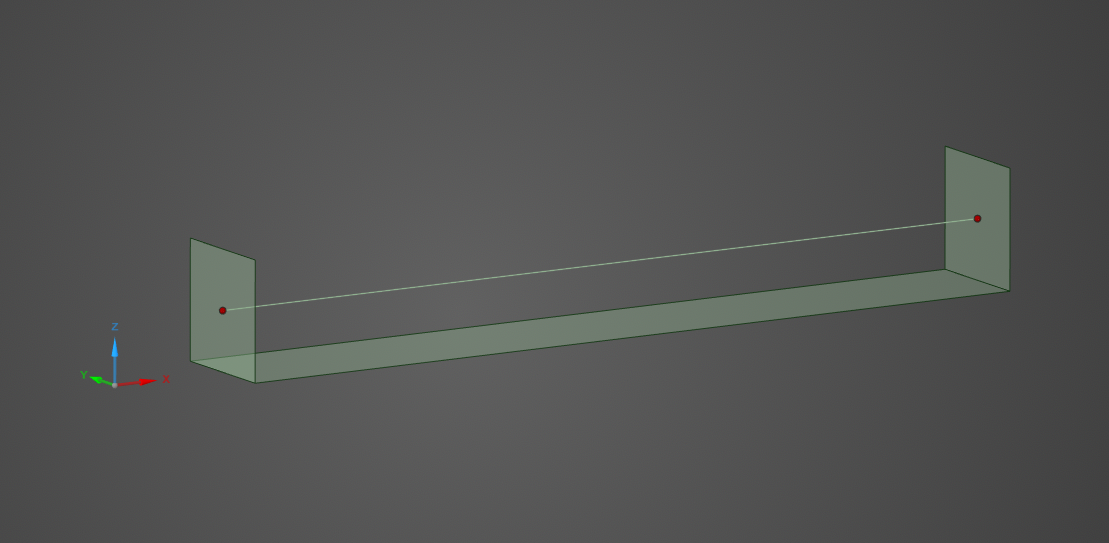

让我们考虑以下 CAD 模型，您可以在软件示例中找到它。导入由连接参考接地结构表面的电缆组成的几何图形后，我们将继续定义电缆横截面。该横截面将由一个屏蔽层和一个嵌套导体组成。

工作流程包括以下步骤：

• 定义模拟域

• 指定材料属性

• 定义端口

• 划分模型网格并运行模拟

• 检查结果并导出 S 参数


考虑的模型

在此示例中，将在 50 kHz 至 1 GHz 的频率范围内计算 S 参数。将使用 22 AWG 屏蔽和一根裸线 (22 AWG)，两者均可在 EMC Plus 库中访问。内导体将连接到 50 欧姆电阻，屏蔽将使用 1e-6 欧姆电阻接地。

获得的 S 参数

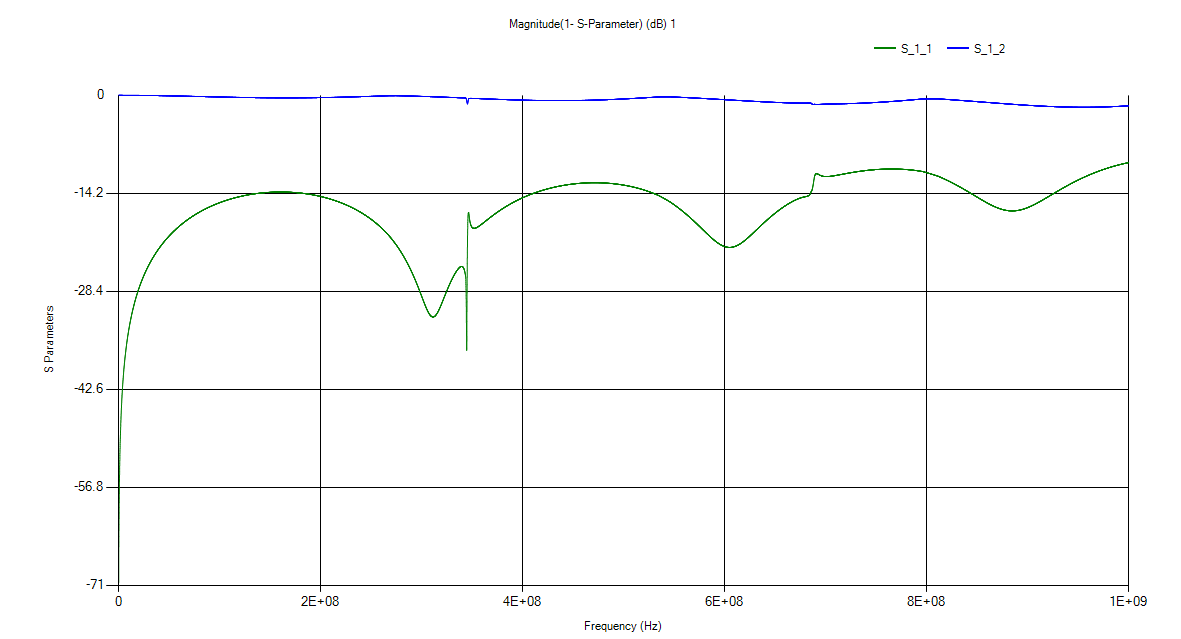

EMC Plus 将生成一个 Touchstone 文件，该文件可在项目目录中访问。在这里，我们将此文件导入 Ansys Electronics Desktop Circuit Simulator 并生成 S 参数图。
