产品特征：

        模拟输出ADXL354和数字输出ADXL355均为低噪声密度、低0 g失调漂移、低功耗、3轴加速度计，具有可选测量范围。ADXL354B支持±2 g和±4 g范围，ADXL354C支持±2 g和±8 g范围，ADXL355支持±2 g、±4 g和±8 g范围。ADXL354/ADXL355在温度范围内提供低噪声、小失调漂移和长期稳定性，可实现校准工作量极小的精密应用。

        ADXL355体积小巧，集成度高，是物联网(IoT)传感器节点和其他无线产品设计的理想之选。

        ADXL355多功能引脚名称仅可由串行外设接口(SPI)或I2C接口的相关功能引用。

应用

✹惯性测量单元(IMU)/航姿和航向参考系统(AHRS)

✹平台稳定系统

✹结构健康监控

✹地震成像

✹倾斜检测

✹机器人

✹状态监控

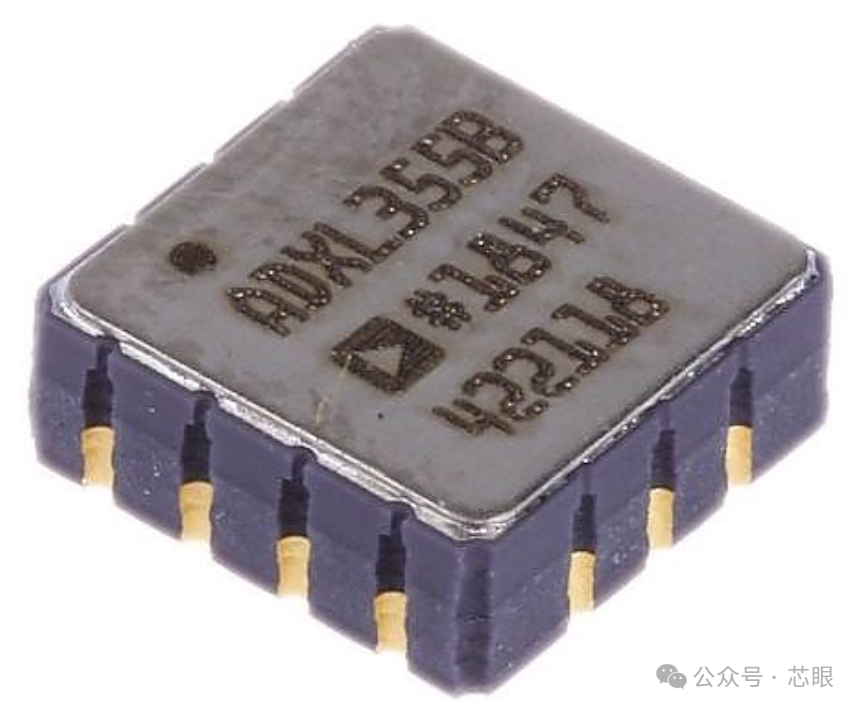

芯片正面图

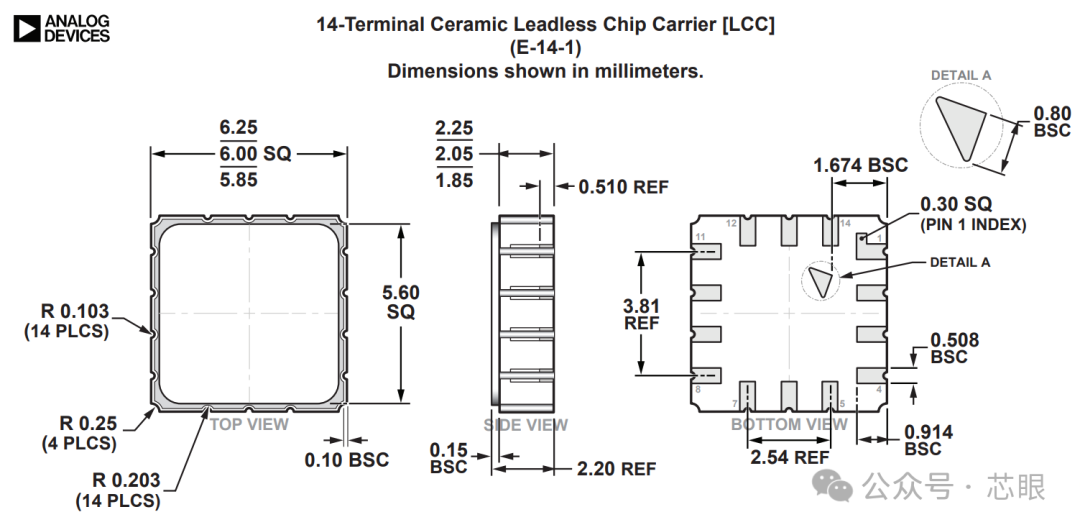

芯片尺寸图

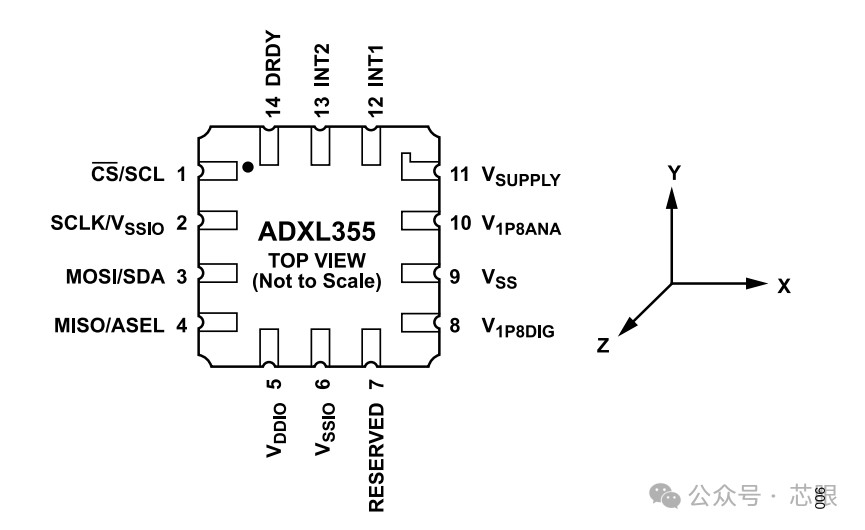

芯片管脚图

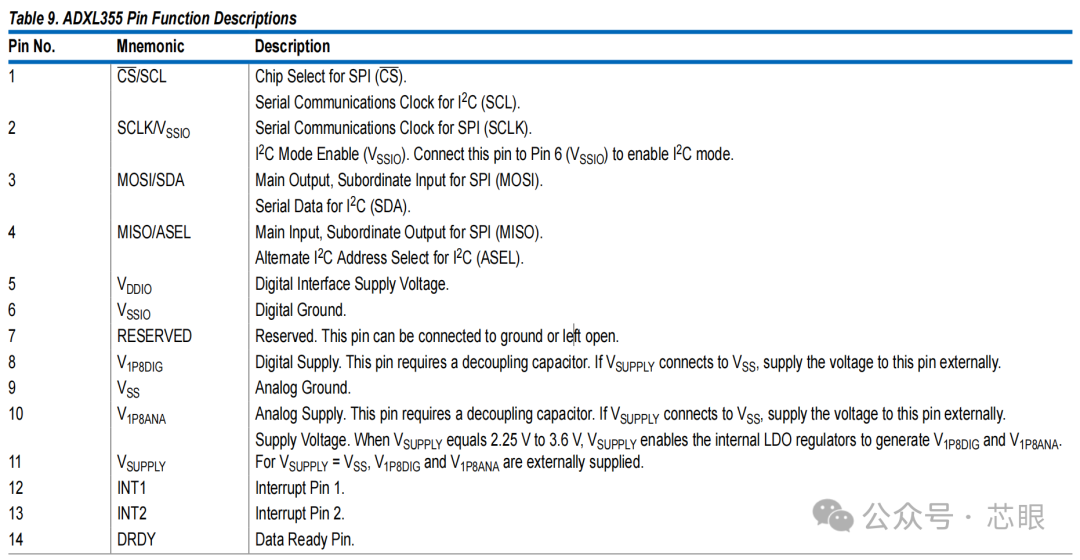

管脚功能介绍

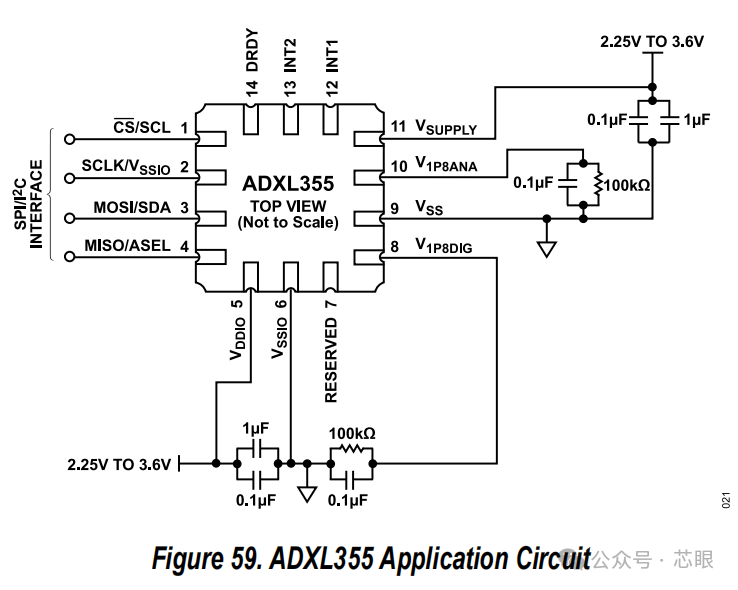

应用电路

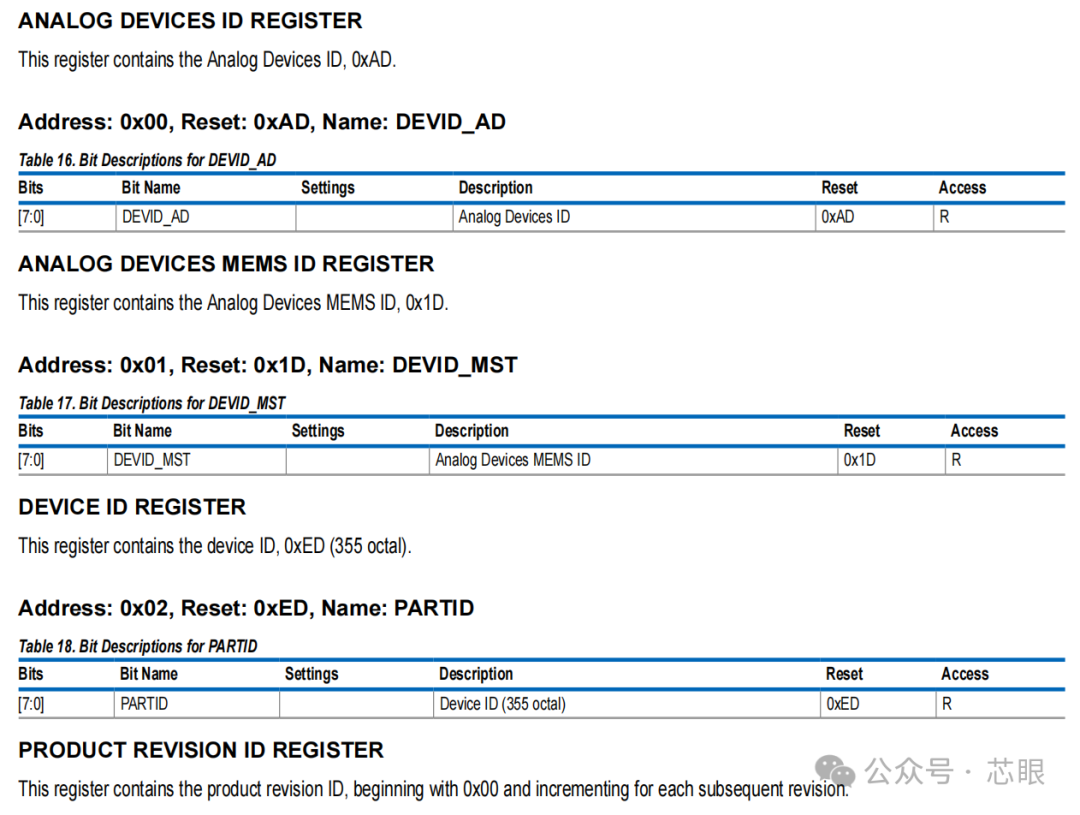

验证芯片ID：

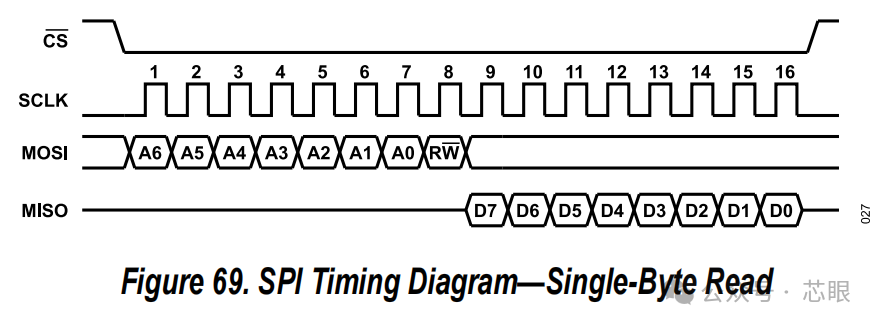

时序图（读）：



验证方法：

        （示例）读取PARTID：

        确认PARTID寄存器地址A6-A0: 0xED，RW位为1，SCLK上升沿时MOSI管脚输入数据，MISO管脚读取D7-D0值为0xED（十进制为237），其他ID值的读取方法也是如此。



验证芯片温度值：

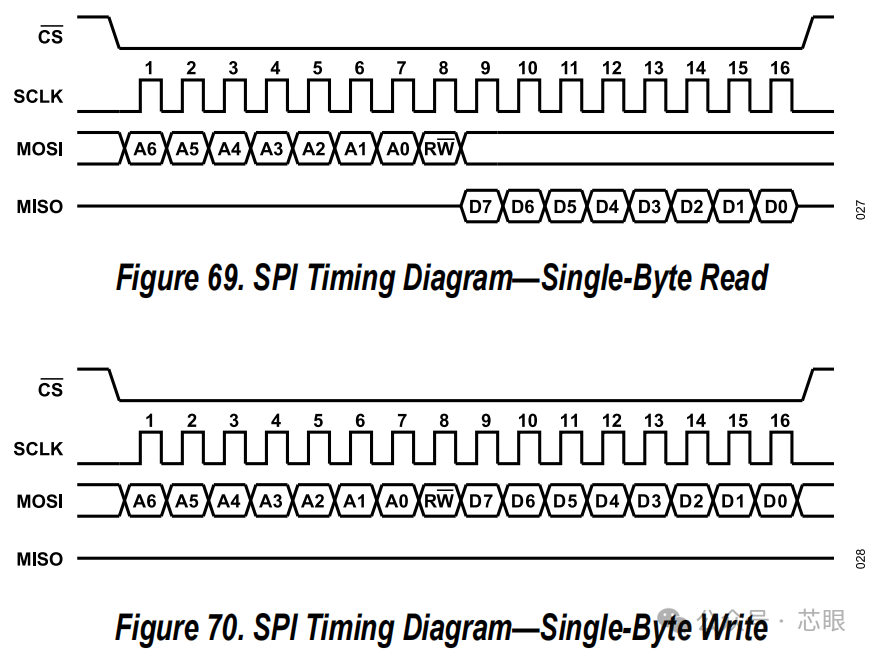

时序图（读/写）：



        验证方法：

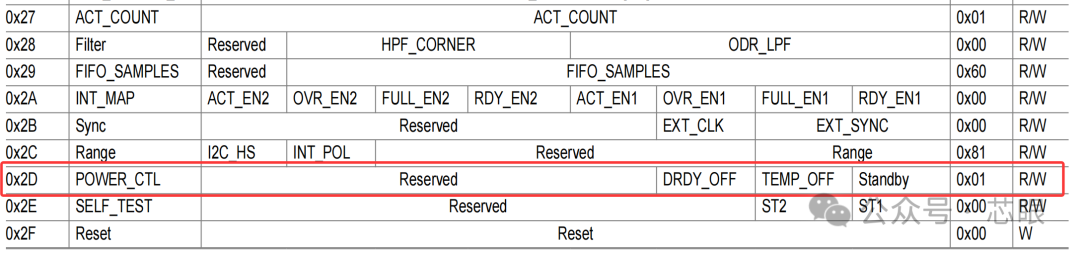

        1.先使能温度传感器，关闭待机功能（因为上电后芯片默认为待机状态）。TEMP_OFF及Standby位需置0。因此先写POWER_CTL寄存器，则A6-A0位为0x2D，WR位为0，D1-D0位为0。

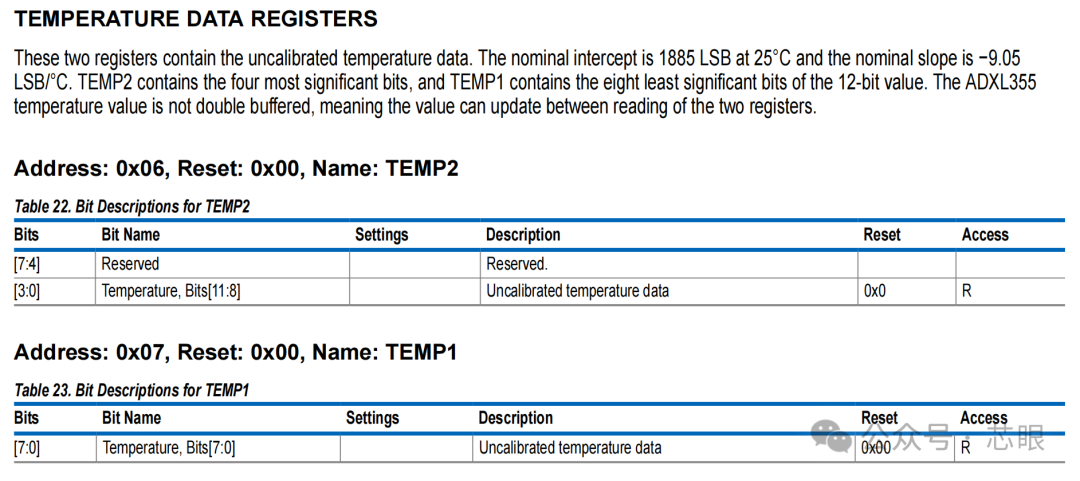

        2.读取温度相关值TEMP2[3:0]及TEMP1[7:0]，读取方法可参考PARTID的读取方法，正常25℃时输出代码应该1885（典型值），比例因子为−9.05 LSB/℃，温度越高输出的代码值越小。
