PHY6235是一款用于蓝牙低功耗和专有2.4G应用的系统级芯片（SoC）。它采用高性能、低功耗的32位RISC-V MCU，配备8KB保持型SRAM、80KB ROM以及超低功耗的高性能多模式无线电。此外，PHY6235支持带有安全功能的BLE（蓝牙低功耗）应用。串行外设IO和集成的应用IP使客户产品能够以最低的物料清单（BOM）成本构建。

主要特性
主要特性

• 32位 RISC-V MCU(最高48MHz)带JTAG
• 存储
  -8KB保持SRAM
  -80KB ROM
  -128位电子熔丝
  -256KB/512KB Flash
• 最多21个通用 /O引脚
  -可配置为串行接口和可编程IO多路复用映射
  -所有引脚均可配置为唤醒引脚
  -所有引脚均可触发中断
  -6通道PWM
  -1通道SPI主控
  -UART
  -USB 2.0
  -DMA
  -NRZ编码的LED驱动器
• 10通道 800KHz 12位 ADC
• 高级控制定时器
  -16位向上、向下、向上/向下自动重装计数器
  -16位可编程预分频器，允许将时钟频率按1到65536的任意倍数分频
  -最多支持4个独立通道，用于输入捕获、输出比较、PWM生成和单脉冲模式输出
• 1个看门狗定时器
• 实时时钟 (RTC)
• 电源、时钟、复位控制器
• 灵活的电源管理
• 功耗
  -1.6uA@3V关机模式(仅IO唤醒)
  -3uA@3V睡眠模式，带32KHz RTC
  -接收模式：10mA @3.3V 电源
  -发射模式：10mA (0dBm 输出功率) @3.3V 电源
• 蓝牙低功耗(BLE)
  -蓝牙5.4协议
  -支持主从设备模式
• 2.4GHz 收发器
  -支持 BLE 5.4 RF PHY，速率1Mbps/2Mbps
  -可编程的专有模式，速率31.25kbps ~ 1Mbps
  -FSK（频移键控）支持可配置的高斯滤波器（可配置的调制指数）
  -灵敏度：-96dBm@BLE 1Mbps，-93dBm@BLE 2Mbps
  -发射功率：-20到+10dBm，可3dB步进调节
  -单端天线：无需 RF 匹配或 Rx/Tx 切换
  -RSSI（1dB 分辨率）
• 安全性
• AES-128 加密硬件支持
• 工作温度：-40℃至+105℃
• RoHS封装：SSOP24/SOP16

图示

SSOP24封装

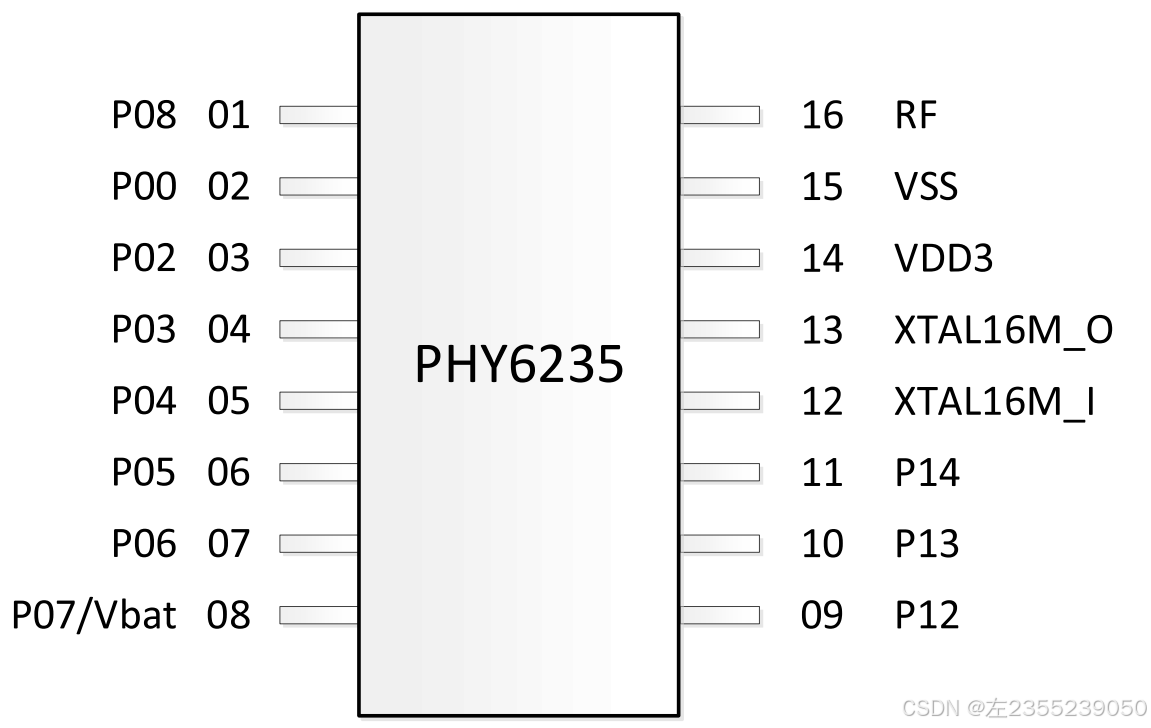

SOP16封装

核心优势
灵活安全高性能低功耗系统级芯片架构
拥有国内极少数的自主知识产权全通信方案
高性能多模射频收发机，多场景平均应用功耗<10uA
强大RF linkbuget满足复杂使用场景无线应用需求
解决复杂场景无线连接稳定性和低功耗续航问题
芯片自适应校准、常规器件偏差满足宽温范围，如晶振频偏、温漂、老化等
存储资源满足工业级高温可靠性存储资源满足工业级高温可靠性
灵活安全高性能低功耗系统级芯片架构
抗电源干扰、满足复杂电源工况
最小BOM仅需【一个1uF电容+一个16MHz晶振】
