产品描述

JW5361、JW5361M、JW5361F和JW5361FM是基于I2架构的单片降压开关调节器，用于快速瞬态响应。在输入范围为4.5V~18V、JW5361、JW5361M、JW5361F和JW5361FM工作时，通过两个集成的n通道MOSFET提供3A连续输出电流。内部同步电源开关提供高效率，而不使用外部肖特基二极管。在轻负载下，JW5361和JW5361M以低频工作，以保持高效率。JW5361、JW5361M、JW5361F和JW5361FM保证了输出短保护、热保护、电流损耗保护和电压锁定下输入的鲁棒性。JW5361、JW5361M、JW5361F和JW5361FM在SOT23-6包中，提供了最小外部组件紧凑的解决方案。

产品特点

4.5V至18V工作输入范围3A输出电流

高达95%的效率

轻载FCCM（JW5361F/JW5361FM）

轻负载时的PFM（JW5361/JW5361M）

600 kHz开关频率

内部软启动

输入欠压锁定

电流偏移保护，输出短路保护

热防护，热养护

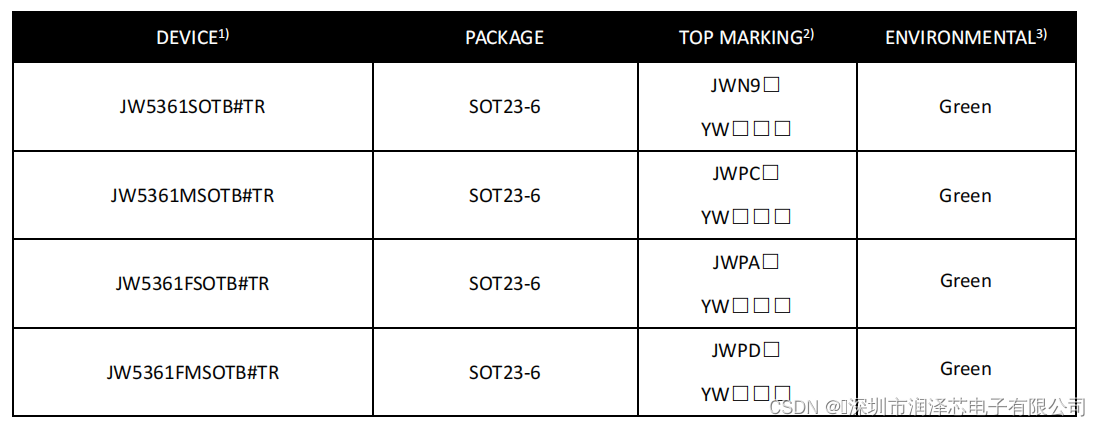

可在SOT23-6包中找到

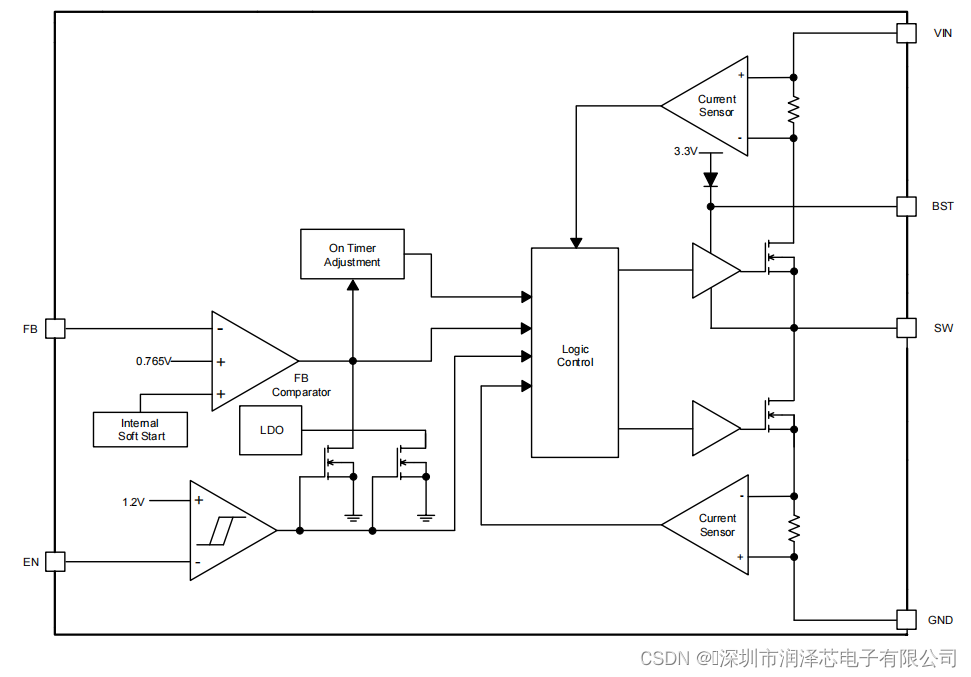

 JW5361、JW5361M、JW5361F和JW5361FM是基于I2控制架构的同步降压调节器。它将输入电压从4.5V到18V的输出电压降至0.765V的输出电压，并能够提供高达3A的负载电流。

当EN引脚电压低于0.4V时，调节器关闭。整个调节器关闭，调节器消耗的供应电流降至1μA以下

n通道MOSFET开关集成在JW5361、JW5361M、JW5361F和JW5361FM上，将输入电压下转换为可调节的输出电压。由于顶部MOSFET需要一个比输入电压更大的栅极电压，因此需要一个连接在BST和西南针脚之间的升压电容器来驱动顶部开关的栅极。当SW较低时，升压电容器由内部3.3V导轨充电。

当输出电流过高，且出现连续导电模式（CCM）时，电感器电流始终高于零安培。JW5361F和JW5361FM被配置为在输出电流较低时进行强制CCM操作（FCCM）。在FCCM操作中，开关频率相当恒定；因此，输出纹波在整个负载范围内几乎保持不变。
