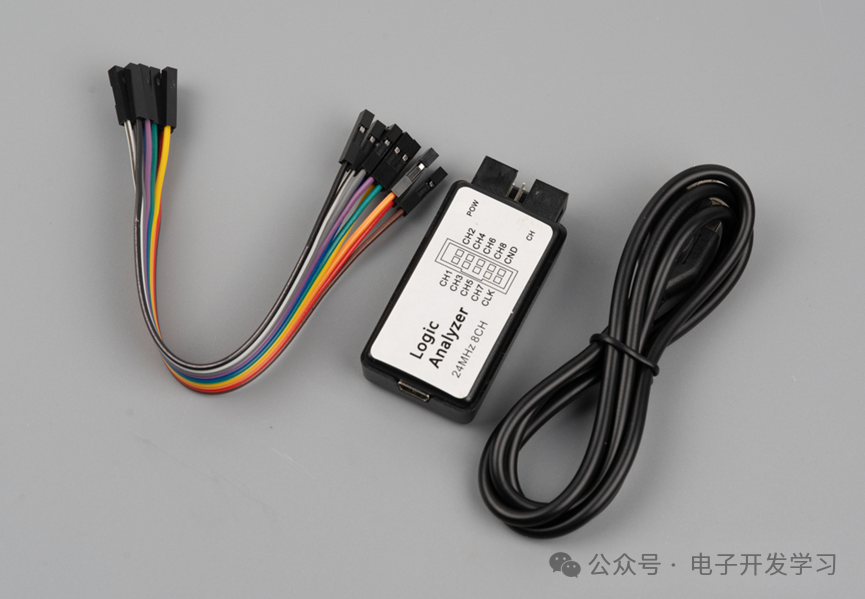

很久之前就看到有这种很便宜的逻辑分析仪卖，17元还带USB线和杜邦线。好奇它是怎么做到的，买回来一套打算拆解。

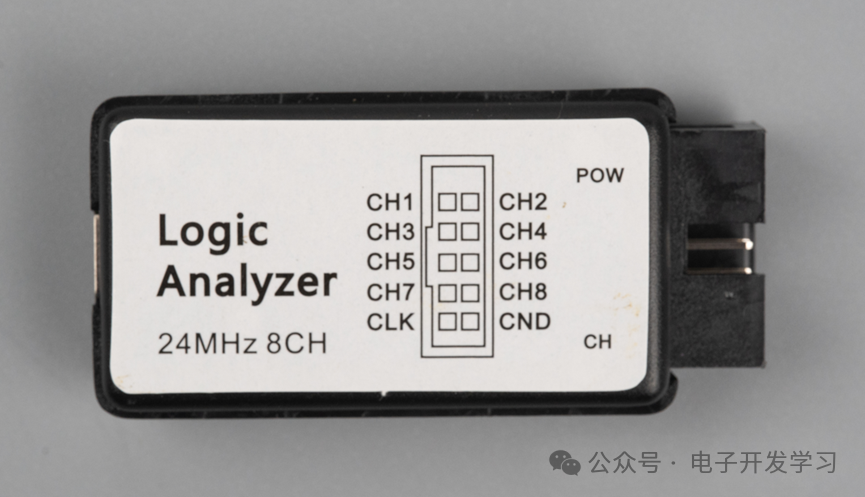

10根排针，总共有8通道，另外还有一个CLK和GND信号。写着24MHz，如果这个数据没有任何虚标，那也只能测一测UART和I2C之类的，对于速度较高的SPI都无能为力了。

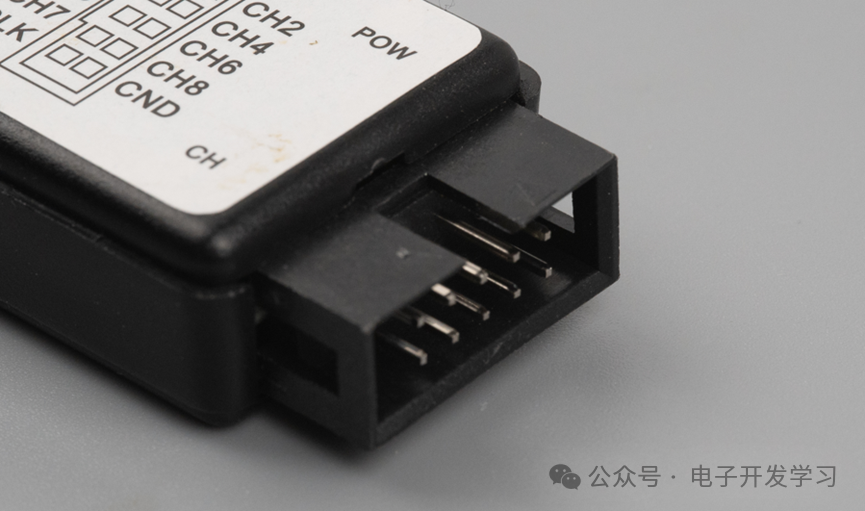

信号接口用的是这种牛角座，里面是2x5P 2.54间距排针。

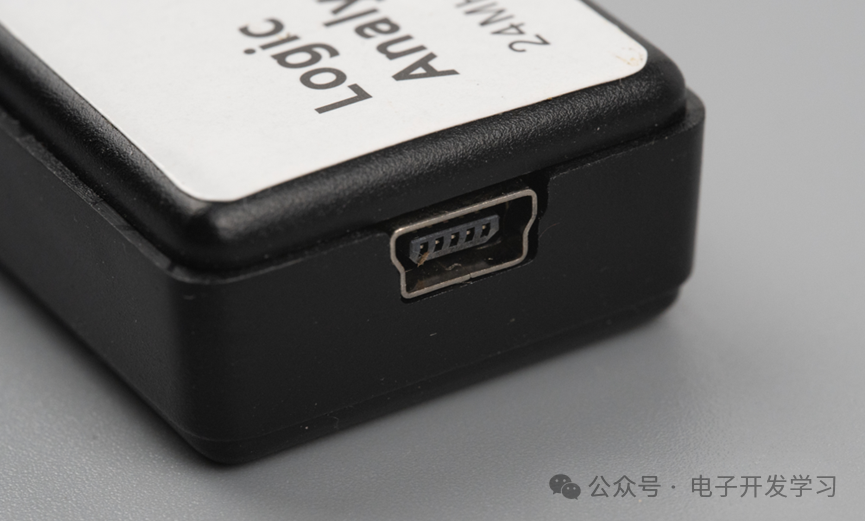

USB口还是上古时期的MINI USB口。不过不得不说这种连接器比Micro USB连接器能结实点。

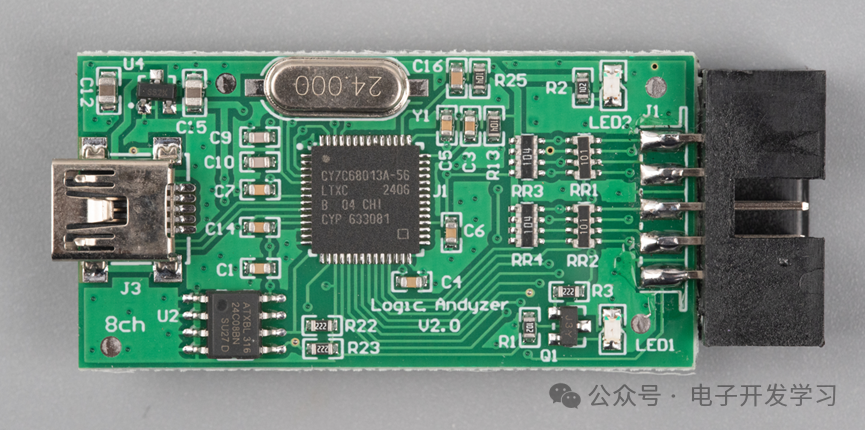

拆解看看电路板，用的芯片是主角，也是亮点，赛普拉斯的CY7C68013A-56LTXC，这是一个51内核的，带高速USB控制器的单片机，最大主频48MHz。

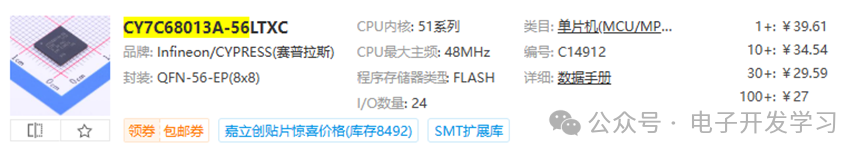

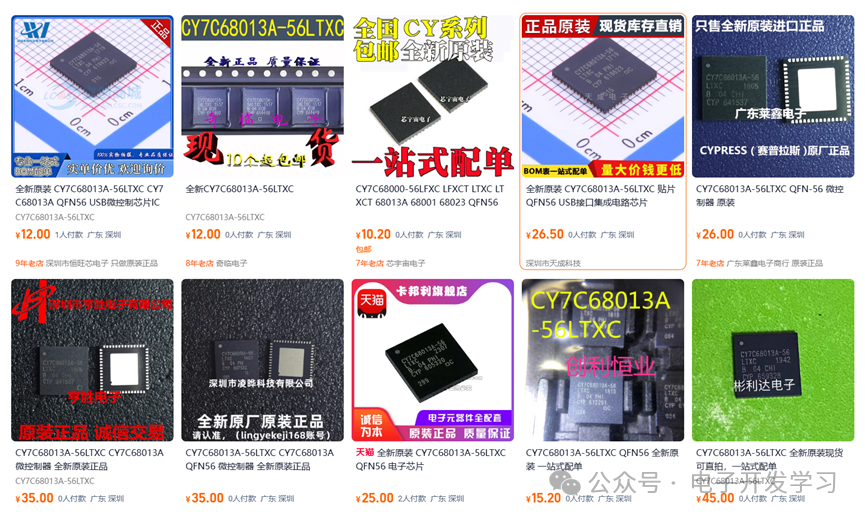

有意思的是，立创商城里这个芯片的价格是27+。

某宝上有两种价格，一种和立创的差不多，一种是10-15的价格。

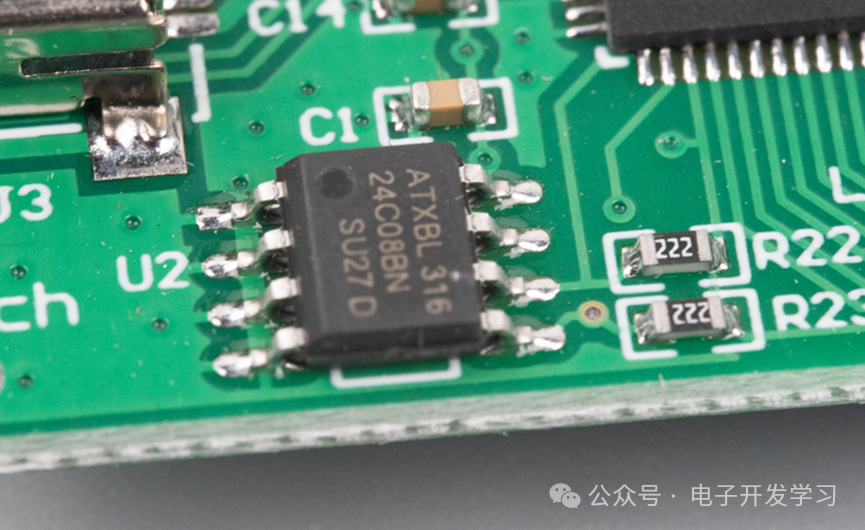

板子上有一个24C08，用来存储一些配置。I2C通信的上拉电阻2.2K。

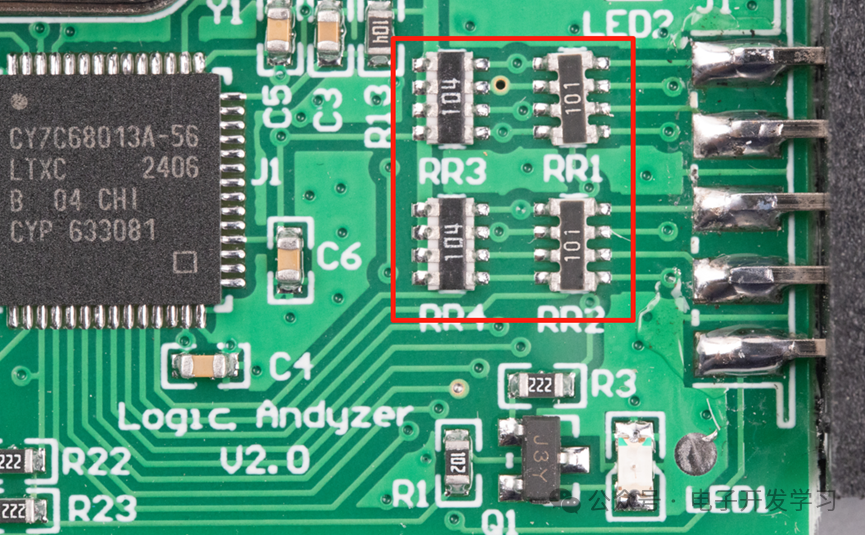

从这里来看，8个输入通道的信号进来之后，经过串联的100欧电阻之后，进入到CY7C68013A芯片，同时在这个节点上还加了一个100K的上拉电阻。

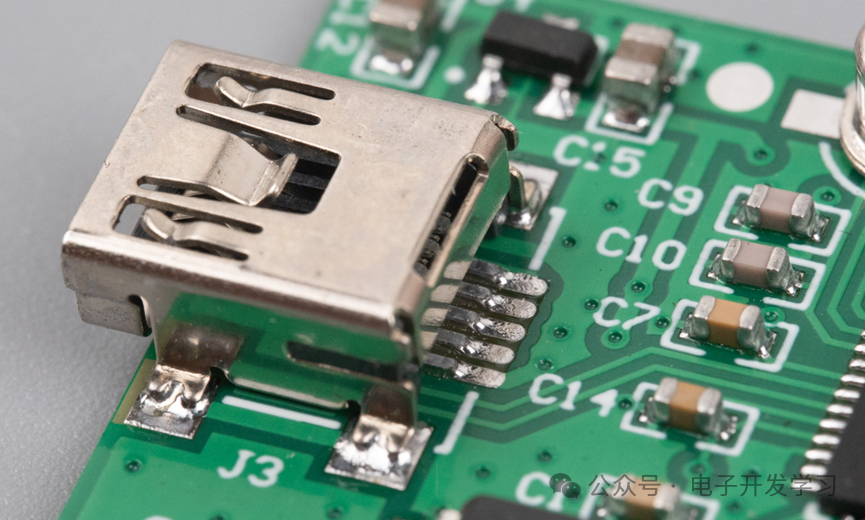

Mini USB连接器特写。

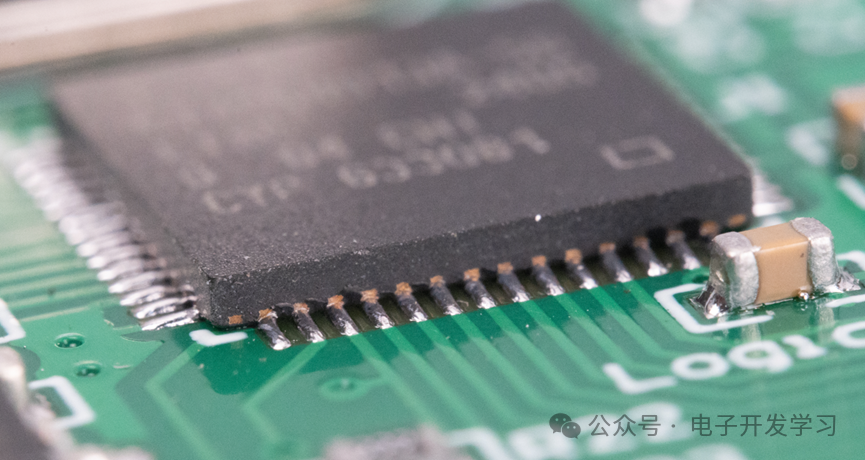

仔细观察了这个主控芯片的焊接，发现底部和PCB贴合不是很紧密，QFN引脚侧面应该要有爬锡的，但是实际行并没有很好的爬锡。其他芯片SMT工艺看起来都挺好的。

有趣的是，当我从商品的详情页找到上位机下载链接然后打算下载软件时，发现下载链接回车之后居然跳转到了一些乱七八糟甚至非法的网站。索性也不想尝试了，毕竟24M就算真能用也没有太大的意义，但是这种对于新手来说，测一些io动作，UART，I2C等简单的通信，应该还是有点用的，而且最大的好处就是卖起来便宜，降低了学习成本！
