📢 欢迎来到“音频芯片探险之旅”！ 🎶🔍

👾 任务目标：探索一款高性能音频处理芯片，解锁它的秘密武器⚡！
💡 关键装备：

• 🛠 4通道 ADC & DAC（信噪比 S/N：102dB & 108dB）
• 🚀 32bit 浮点 DSP（音频界的超算）
• 🎚 12通道异步采样率转换（SRC）（跨越时空的转换大师）
• 🔄 I²S & TDM 传输协议大揭秘

🎵 第一关：ADC & DAC——声音的入口与出口

📡 ADC（模数转换器）：102dB S/N
📡 DAC（数模转换器）：108dB S/N
🎧 它们做什么？

• ADC 把 模拟声音 🎤 变成 数字信号 🖥
• DAC 把 数字信号 🖥 变回 模拟声音 🔊

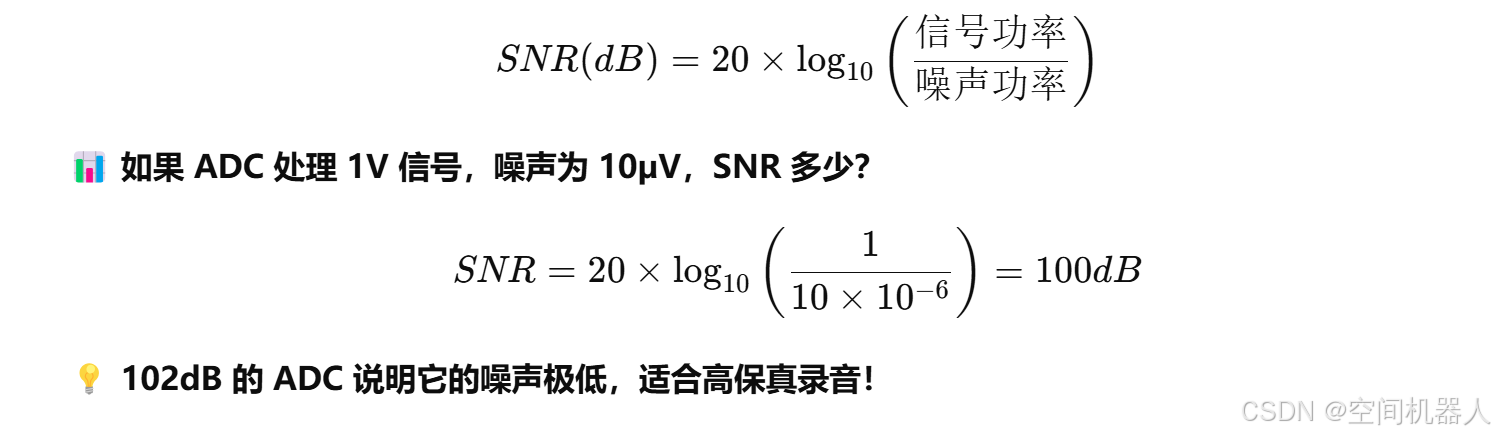

🌟 计算挑战：S/N 的含义
信噪比（S/N，Signal-to-Noise Ratio）单位是 dB（分贝），它衡量 信号 vs. 噪声的比值。

🕹 第二关：SRC（采样率转换）——跨越采样世界

🎯 范围：8kHz ~ 192kHz
📡 支持异步转换（FSO/FSI=0.167~6.0）
它的作用：

• 适配不同设备（比如 CD 44.1kHz vs. 电影 48kHz）
• 让多个音频源同步播放 🎼🎶

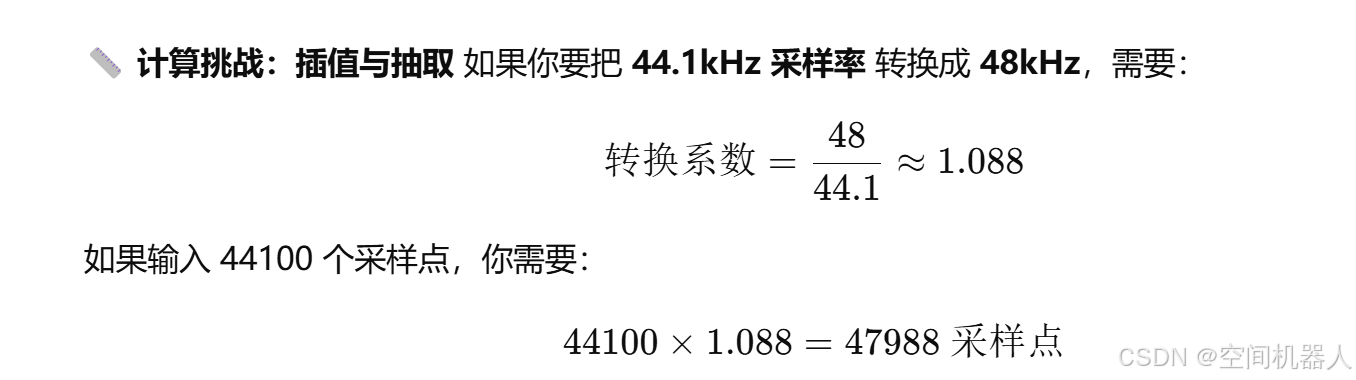

📡 芯片如何做到？

• 插值（Upsampling）： 填充新的采样点
• 抽取（Downsampling）： 移除多余的采样点
• 滤波（Anti-aliasing）： 避免失真

🤖 第三关：DSP 处理器——音频的智慧大脑

🔢 32bit 浮点 DSP（计算力 MAX）
⚙ 6144 step/fs（fs=48kHz）
📌 附带 6144 step 子 DSP（音频特效专用）

📊 计算挑战：DSP 的运算能力

• 48kHz 采样率，每秒 48000 采样点
• DSP 每个点可以执行 6144 step
• 总运算量 = 48000 × 6144 = 294,912,000 step/s
  💡 **约 2.95 亿次运算每秒！**🚀

📡 第四关：I²S vs. TDM 传输大比拼

🛠 I²S（Inter-IC Sound）

• 点对点 通信，适合 2通道（立体声）
• 信号线：
  • WS（Word Select）📍：决定左/右声道
  • SCK（Serial Clock）⏳：数据传输时钟
  • SD（Serial Data）📡：传输音频数据
• 适用于 耳机、DAC、麦克风接口 🎧🎤

🛠 TDM（Time-Division Multiplexing）

• 时分复用，可支持 多个音频通道（>2）
• 信号线：
  • FS（Frame Sync）🔄：同步多通道数据
  • BCLK（Bit Clock）⏳：传输时钟
  • SD（Serial Data）📡：多个通道共用数据线
• 适用于 多通道音频传输（如音频处理器、汽车音响） 🚗🎼

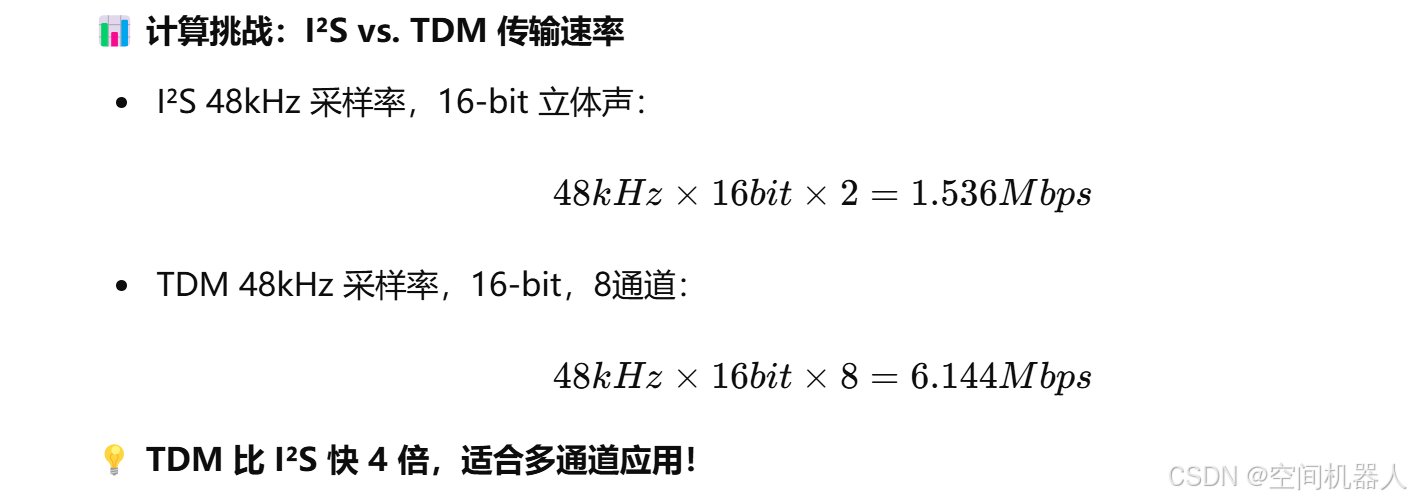

💡 TDM 比 I²S 快 4 倍，适合多通道应用！

🏆 终极总结

🎵 高性能音频芯片 = 强大 DSP + 高质量 ADC/DAC + 灵活 I²S/TDM 传输
🎯 适用于：高端音响、车载音频、语音通信、专业录音设备
📢 如果你想打造顶级音频系统，这颗芯片是绝佳选择！ 🎼🚀
