非隔离芯片，220V转降5V芯片，SOT23-3小封装，小家电电源芯片WD5202

在很多AC转DC电源板方案上见到一种驱动IC，就三个接脚像三极管一样,它其实是电源管理IC.见下图,

该芯片集成500V高压MOSFET和PWM功率开关,内置高压启动电路，不需要外置启动电阻，节省元件，节省空间，节省成本。耐压值为400V ,额定电流200MA.WD5202采用的是极性反转式开关电源，也叫升降压式开关电源WD5202内置高压启动电路，支持降压和升降压.带有完备的保护功能:VDD欠压保护、逐周期电流限制、过热保护、过载保护和短路保护等在小家电电源方案广泛应用。

AC转降DC

220V转降5V小家电电源芯片

-WD5202典型应用：

小家电电源、辅助电源、MCU/CPU供电、WIFI模块供电、继电器供电等

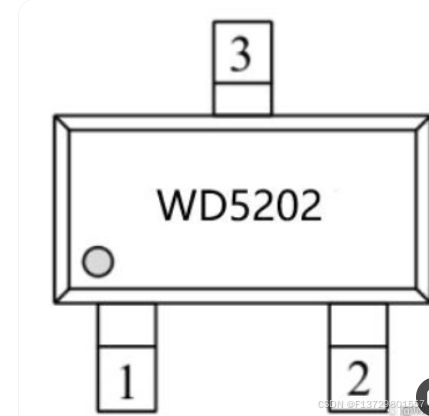

WD5202一脚MOSFET的漏极

2脚VDD电源引脚

3GND芯片地
