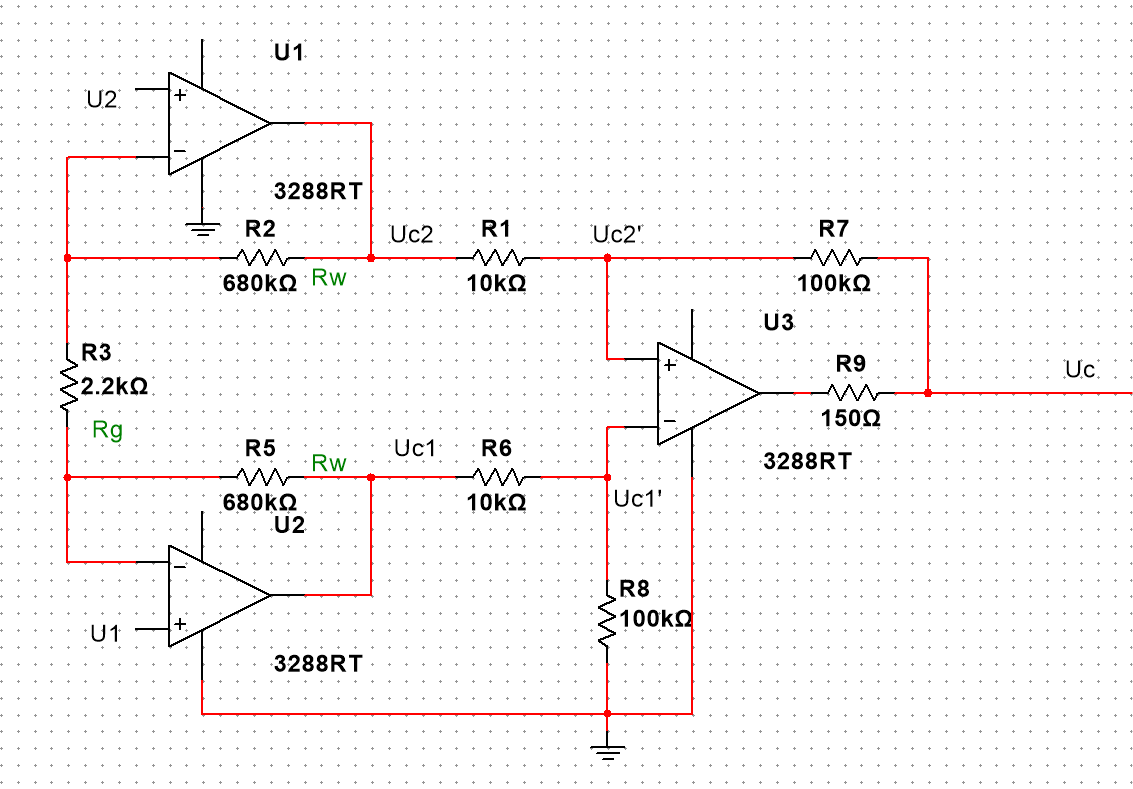

三运放仪表放大器电路：

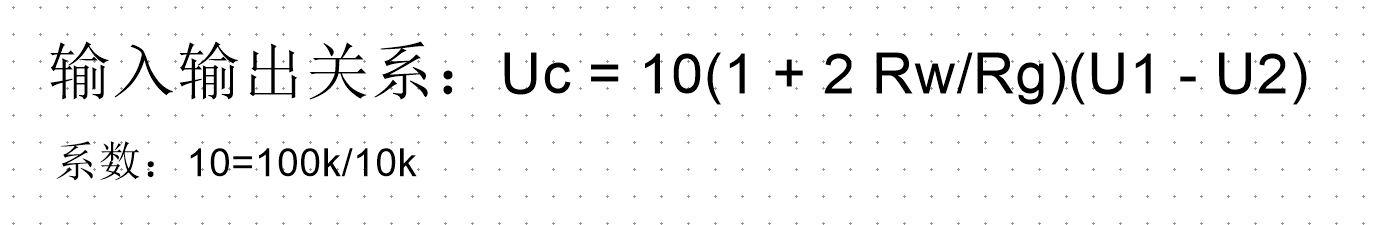

先看结论：

公式推导过程：

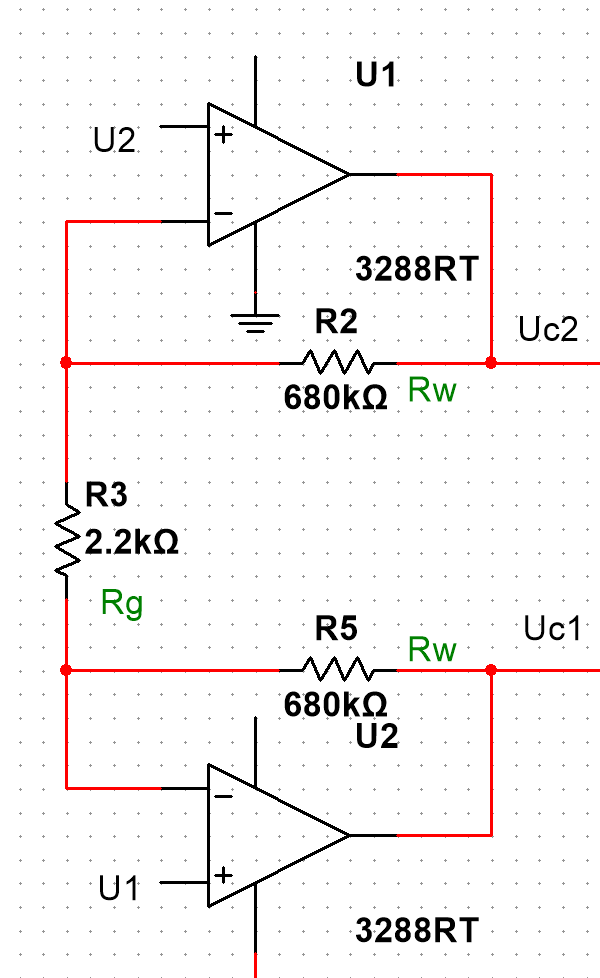

第一级

 R_{w} = R_{2}=R_{5}        (1)

R_{g}=R_{3}=R_{4}        （2）

由虚短，运算放大器的反向端电压等于同项端电压：

R3两端电压如图，流过R3的电压有如下式子：

I=\frac{U_{2}-U_{1}}{R_{3}}=\frac{U_{2}-U_{1}}{R_{g}}        （3）

由虚断 ，流过R5、R3、R2的电流相同，所以有如下式子：

U_{c2}-U_{c1}=I*(R_{2}+R_{5}+R_{3})=I*(2*R_{w}+R_{g})        （4）

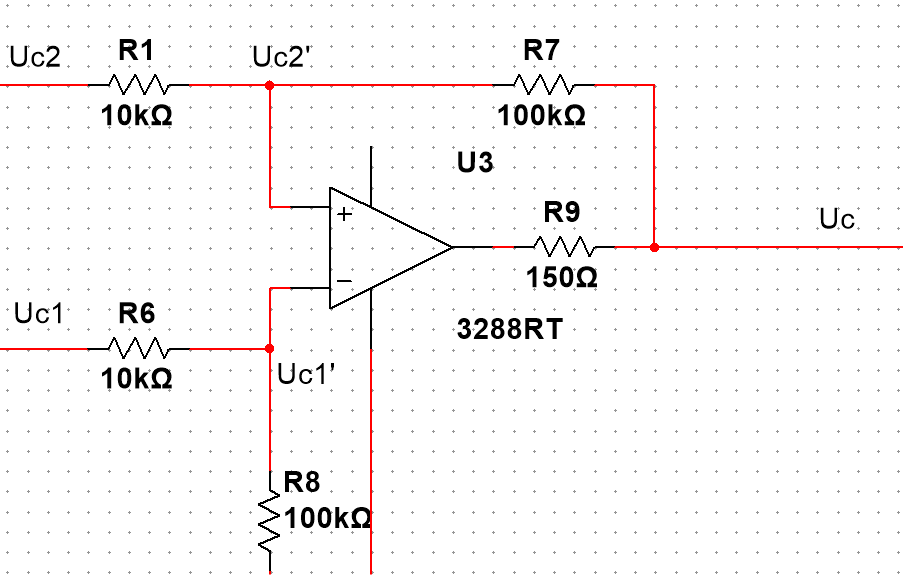

第二级

第二级是一个典型的同向放大电路（对同向放大器熟悉的话直接套公式）：

先来求参考端Uc1‘：

U^{'}_{c1}=\frac{100k}{10k}*U_{c1}         （5）

再根据虚短，同向端电势等于反向端：

U^{'}_{c2}=U^{'}_{c1}        （6）

再根据虚断，流过R1和R7的电流相同：

\frac{U_{c2}-U_{c2}^{'}}{R_{1}}=\frac{U_{c2}^{'}-U_{c}}{R_{7}}        （7）

由（7）、（5）、（4）就可以算到最终结果了：
