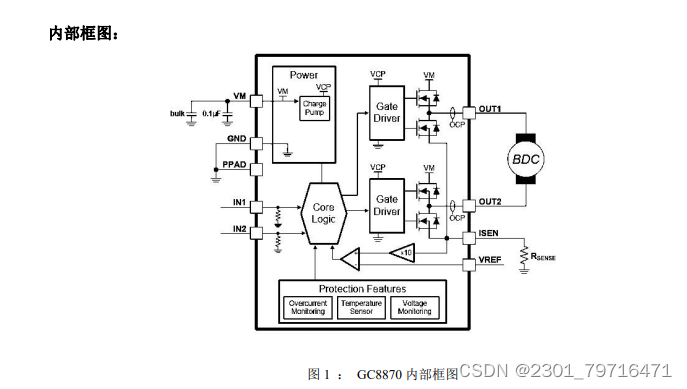

GC8870 是一款刷式直流电机驱动芯片， 适用于打印机、电器、工业设备以及其他小型 机器。两个逻辑输入控制 H 桥驱动器， 该驱 动器由四个 NMOS 组成，能够以高达 3.6A 的 峰值电流双向控制电机。 利用电流衰减模式， 可通过对输入进行脉宽调制 (PWM) 来控制 电机转速。如果将两个输入均置为低电平， 则 电机驱动器将进入低功耗休眠模式。 GC8870 具有集成电流调节功能，该功能 基于模拟输入 VREF 以及 ISEN 引脚的电压 （与流经外部感测电阻的电机电流成正比）。 该器件能够将电流限制在某一设置水平，可显 著降低系统功耗要求，且无需大容量电容来维 持稳定电压，尤其是在电机启动和停转时。 GC8870 针对故障和短路问题提供了全面保 护，包括欠压锁定 (UVLO)、过流保护 (OCP) 和过热保护 (TSD)故障排除后，芯片会自动恢 复正常工作。

      芯片特征：  独立的 H 桥电机

                          6.5V 至 45V 宽工作电压范围

                          565mΩ（典型值）RDS(on) (HS + LS)

                           3.6A 峰值电流驱动能力

                          脉宽调制 (PWM) 控制接口

                          集成电流调节功能

                          低功耗休眠模式

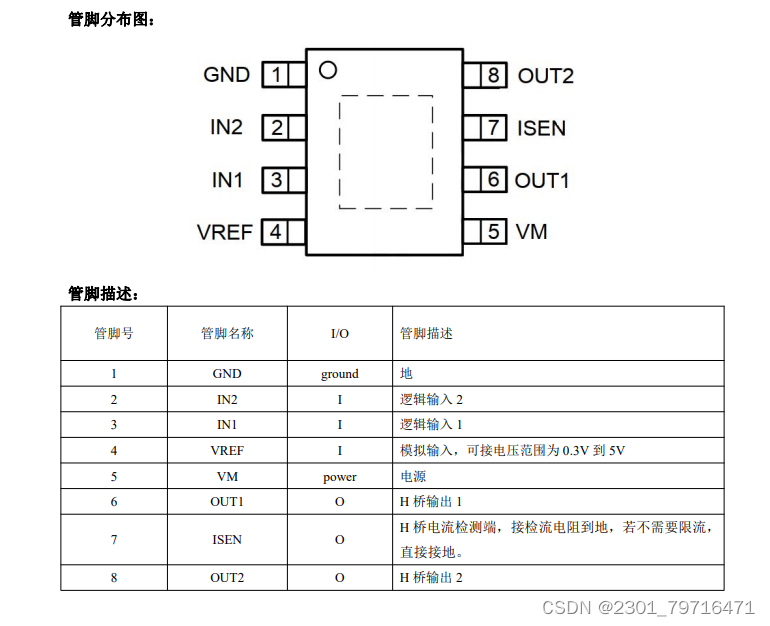

                          ESOP8 封装

芯片应用：  打印机  电器  工业设备  其他机电一体化应用
