最近通过活动获得了一套 CW32L010_BLDC_ESC_Driver 无刷电机电调驱动评估板，该评估板板以 低价的核心BOM成本 和 11万转极限转速 的硬核参数，成为国产高性价比电机方案的优秀作品。本文从设计架构、实测性能到商业化潜力，全面解析这一“小钢炮”级评估板的实测表现。
项目开源链接：https://oshwhub.com/beauty_light/cw32l010-bldc-esc-driver

一、简单设计：低成本实现高转速

开源硬件、架构设计降本增效

1. 1. 全透明设计：原理图与PCB文件在立创开源广场平台完全公开
   2. 所有器件均采用国产设计——主控 CW32L010（QFN20）、预驱 EG3033、MOS管 AP20G03GD（24A），复刻成本仅几元钱。若忽略MOS管价格，MCU+预驱＋PCBA＋器件BOM的成本可压缩至 1.5元以内。
   3. 灵活升级空间：在该评估板上，MOS管支持替换为AP50G04GD（48A）等，工作电压从24V扩展至30V，持续电流承载能力增加。

2.芯片级性能突破

1. 1. 6路互补PWM：CW32L010在20引脚封装内集成6对带死区互补PWM输出，G4级别的高级定时器。
   2. 2M 12bit ADC：超高采样速度精准捕捉反电动势信号，支撑10万转以上无感控制。
   3. 宽电压直驱：MCU的1.62~5.5V工作电压直接兼容5V系统，省去LDO并避免电平兼容隐患或增加成本。

二、极限性能实测：从实验室到暴力风扇

转速与响应测试

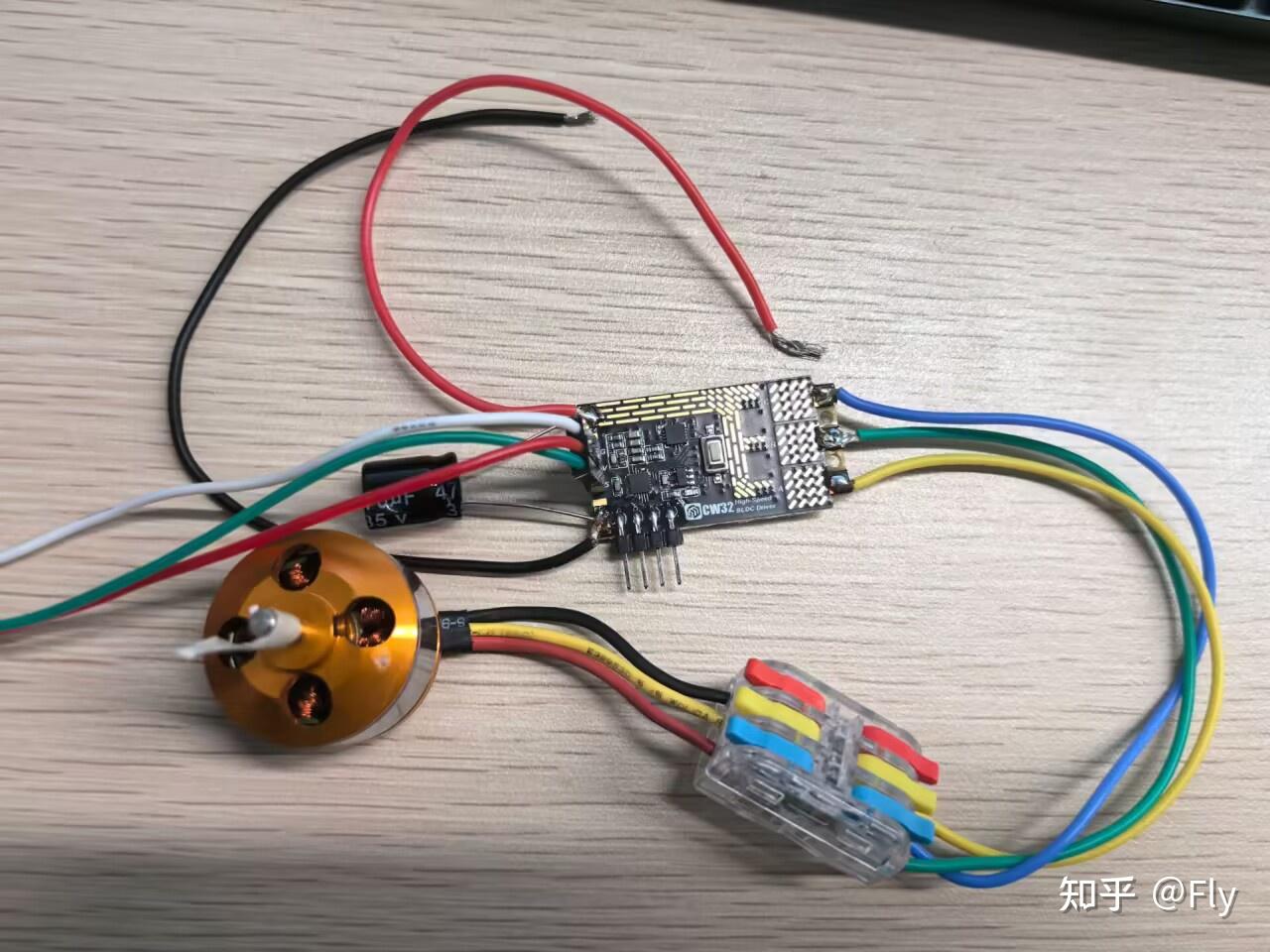

开源固件：电位器调速 9.5V2A航模电机 最大支持10W转电速度（源码开放），启动响应时间快，线性调速无抖动。可用来DIY航模电调或者暴力风扇。

三、实操注意事项：

• 烧录必做：评估板出厂未烧录程序，需通过SWD接口烧录程序（需使用DAP-Link）。
• 注意安全：电源反接必烧板！调试必须限流电源（12V/0.3A），禁用锂电池直连。
• 防直通保护：自编程时需合理配置死区时间，否则可能瞬间烧毁MOS管。

四、商业化潜力：低成本高性价比的方案

结语：国产电机驱动的“性价比”优选

CW32L010驱动板以 低成本+11万转性能+全开源硬件 三重突破，证明了国产芯片在电机控制领域的硬实力。其透明的设计、强扩展性及活跃社区仍使其成为电子创客、工业开发者低成本验证方案的优选。
