一、通用关键参数

1.分辨率（Resolution）

• 定义：DAC 能够输出的最小电压增量，通常用位数表示（如 8 位、12 位、16 位）。
• 公式：最小步长 = 满量程电压 / 2N（N 为位数）。
• 应用影响：分辨率越高，输出信号越平滑，适合精密控制或音频等高保真场景。

2.建立时间（Settling Time）

• 定义：从数字输入变化到输出电压稳定在规定误差带（如 ±1/2 LSB）内所需的时间。
• 应用场景：高速信号处理（如通信、雷达）需选择建立时间短的 DAC（如 ns 级）。

3.线性度误差

• 积分非线性（INL）：实际输出与理想直线的最大偏差，单位为 LSB 或 % FSR（满量程范围）。
• 微分非线性（DNL）：相邻两个码的实际输出差与理想值（1 LSB）的偏差。
• 应用影响：INL/DNL 越小，输出精度越高，适合精密测量或控制系统。

4.输出范围（Output Range）

• 单极性：如 0~5V、0~10V。
• 双极性：如 ±5V、±10V。
• 注意：需匹配后端电路的输入范围，避免信号削波。

5.静态电流（Quiescent Current）

• 定义：无信号输入时的功耗，影响系统待机功耗。
• 低功耗场景：电池供电设备需选择静态电流小的 DAC（如 μA 级）。

6.参考电压（Reference Voltage）

• 内部参考：芯片内置稳定参考源，使用方便但可能限制灵活性。
• 外部参考：需外接高精度参考源，适合对精度要求极高的应用。

7.数字接口类型

• SPI/I²C：低速应用（如工业控制、传感器）。
• 并行接口：高速数据传输（如视频处理）。
• JESD204B：超高速应用（如通信基站、雷达）。

二、不同应用场景的参数侧重

1. 音频系统（如耳机放大器、音响）

• 关键参数：动态范围（DR）：通常要求＞100dB，决定可同时处理的最大和最小信号之比。总谐波失真 + 噪声（THD+N）：＜0.001%，确保音质纯净。采样率：支持≥44.1kHz（CD 级）或 96kHz/192kHz（高解析音频）。
• 典型型号：AKM AK4493（32 位，DR=127dB，THD+N=-118dB）。

2. 工业控制（如电机驱动、电源调节）

• 关键参数：分辨率：通常 12~16 位，满足控制精度要求。建立时间：≤1μs，确保快速响应控制指令。温度稳定性：温漂＜10ppm/°C，适应宽温环境。
• 典型型号：TI DAC8552（16 位，建立时间 1μs，SPI 接口）。

3. 通信系统（如射频调制、信号生成）

• 关键参数：更新率：＞1GSPS，支持高频信号生成。无杂散动态范围（SFDR）：＞70dBc，减少谐波干扰。带宽：＞1GHz，支持宽带信号输出。
• 典型型号：ADI AD9162（16 位，12GSPS，JESD204B 接口）。

4. 测试与测量仪器（如函数发生器、示波器）

• 关键参数：线性度：INL＜±1LSB，确保信号生成精度。输出摆幅：宽范围（如 ±10V），适应不同测试需求。单调性：保证输出随输入单调变化，避免测量误差。
• 典型型号：Analog Devices AD5791（20 位，INL＜±0.5ppm）。

5. 电池供电设备（如便携式医疗设备、物联网传感器）

• 关键参数：功耗：＜1mW（如关断模式下 μA 级电流）。工作电压：低至 1.8V，适配锂电池供电。分辨率：8~12 位，平衡精度与功耗。
• 典型型号：Maxim MAX5216（12 位，3.3V 供电，功耗 500μW）。

三、特殊应用参数

1.多通道同步

• 应用场景：多相电机控制、音频混音。
• 关键参数：通道间匹配误差＜±0.1%，支持同步更新。
• 典型型号：Texas Instruments DAC8568（8 通道，16 位，SPI 同步接口）。

2.高压输出

• 应用场景：压电陶瓷驱动、静电控制。
• 关键参数：输出电压＞±20V，输出电流＞10mA。
• 典型型号：Analog Devices AD5761（16 位，±20V 输出，支持外部运放扩展）。

3.数字控制功能

• 应用场景：自动测试设备（ATE）、可编程电源。
• 关键参数：内置寄存器支持增益 / 偏移校准、上电复位配置。
• 典型型号：Microchip MCP4728（12 位，I²C 接口，内置 EEPROM 存储配置）。

四、参数选择步骤

1. 确定分辨率：根据系统精度需求（如 0.1% 精度需≥12 位）。
2. 选择输出范围：匹配后端电路输入要求（如 ±5V、0~3.3V）。
3. 评估速度需求：高频应用选建立时间短的 DAC（如通信需 ns 级）。
4. 权衡功耗：便携式设备优先选低功耗型号（如＜1mW）。
5. 核对接口兼容性：确保与主控芯片接口（SPI/I²C/JESD204B）匹配。

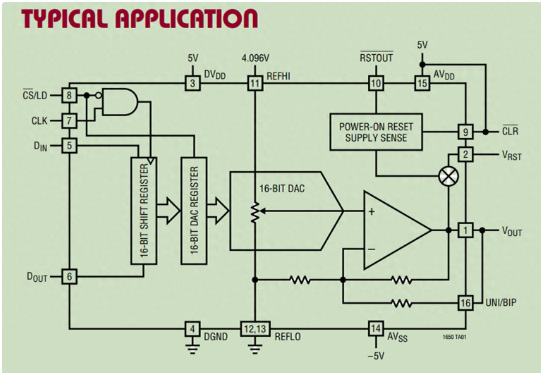

通过数据手册中的典型应用电路和参数曲线（如温度影响、负载特性），可进一步优化选型。
