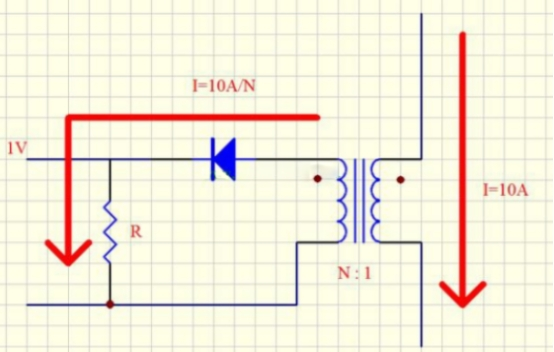

假定用电流互感器检测变换器的原边电流，原边电流10A，想得到1V输出电压。

      原边的匝数取为1匝，为了使电流降到一个比较低的水平，副边匝数应该比较多。假如副边匝数为N，由欧姆定律可得(10/N)R=1V，在电阻中耗费的功率为P=(1V)^2/R。假定耗费的功率为50mW(也便是说，咱们能够运用100mW标准的电阻)，这就要求R不得小于20R，假如选用20R的电阻，由欧姆定律可得副边匝数N=200。

     1、磁芯的磁感应强度计算

      现在来看磁芯，假定二极管是一般的一般的二极管，通态电压大约为1V，电流为10A/200=50mA。互感器输出电压为电阻压降1V，加上二极管的通态电压1V，总电压大约2V。250kHz频率工作时，磁芯上的磁感应强度不会超过

       其中4us为一个周期，实际肯定是不到一个周期的。

       选好磁芯之后，可以用此式来进行验证，保证磁芯不饱和。

       同样，根据匝数，Ae，B和死区时间，就能够算出将B复位所需的最小反向电压值。

      2、磁芯所需的AL最小值计算

      假如互感器副边的电感太小，检测误差将会增大。假定咱们要求检测电流的最大误差为1%，原边电流为10A，那么副边电流便是50mA，这就意味着要求副边激磁电流应该小于50mA*1%=500pA。因为激磁电流没有流过转换电阻，无法检测到这个电流，这样误差就增大了。能够算出副边激磁电感的最小值为

      现在互感器的匝数为200，则需要AL=16mH/200/200=400nH的磁环，用一般的小铁氧体磁环就够了。
