大家好，我是硅言。刚入职时，经常听到ATE同事讨论“改Pattern”“Pattern时序不对”，仿佛置身加密聊天室。第一次看到同事电脑上密密麻麻的0和1时，我一脸懵：Pattern到底是啥？是设计图纸？是代码模板？直到自己使用NI设备开发芯片AC/DC测试程序，才逐渐揭开这个技术黑话的神秘面纱。今天，我们就来聊聊这个让新人抓狂的​​芯片测试核心密码​​——Pattern。

Pattern的本质

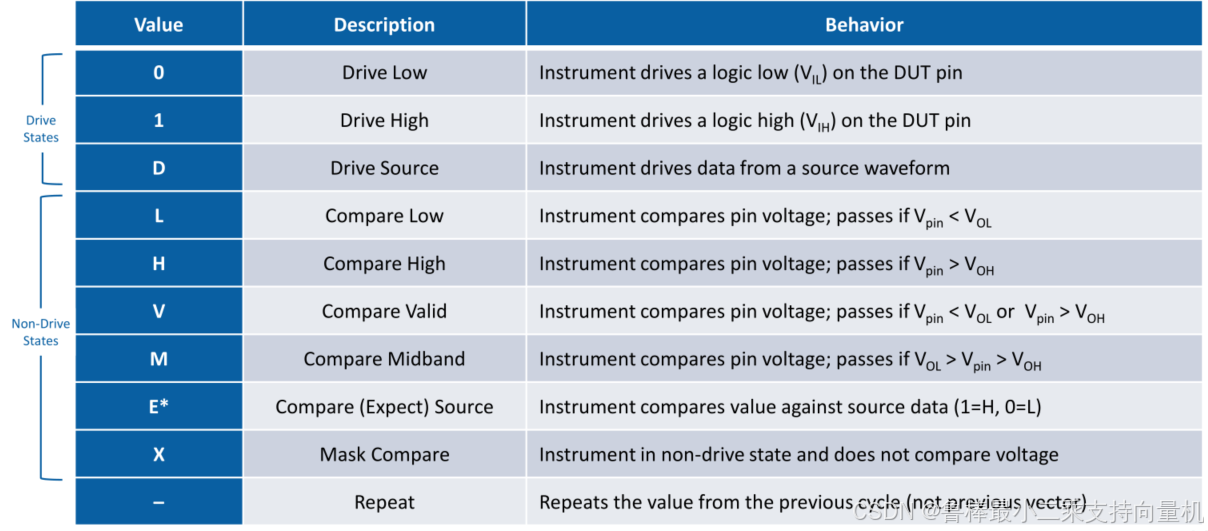

在芯片测试领域，​​Pattern​​是一组由0/1、H/L等符号组成的二进制代码序列。它像一份精心设计的“试卷”，通过ATE（自动测试设备）向芯片输入特定时序信号，并捕捉输出结果与预期比对，从而判断芯片是否合格。如图所示，这是NI设备的Pattern符号定义：

举个栗子🌰：

• 输入激励​​：Pattern中的“1”代表高电平信号，“0”代表低电平信号，组合成驱动芯片工作的波形（如时钟信号、数据流）
• 输出验证​​：当芯片处理完输入信号后，Pattern中的预期结果H和L会与ATE采集的实际输出对比

NI的测试向量示例如图，Pattern的每一行成为一行向量，由多行向量组成一个测试Pattern。常说的向量深度（Vector Depth）或者Pattern存储容量，其实指的就是可以存储多少行向量。

Pattern的本质就是我们常说的真值表（Truth Table），主要包含的内容是输入电平与期望输出的电平的符合。不同ATE，Pattern的符号含义会稍有不同，Pattern文件格式也会有差异。

Pattern的分类

在测试生态中，不同格式的Pattern承担着特定使命，根据设计原理和应用场景，Pattern主要分为4种：

随着数字电路复杂程度的增加，芯片功能测试项越来越多，为了提高效率，可以利用电路设计过程中使用的仿真文件，通过工具转化为ATE可以识别的Pattern格式。硅言曾使用Python写了一个转换脚本，直接将数字前端的测试用例转为NI设备可以识别的Pattern文件，大大缩减了Pattern开发周期。后来，还为Chroma3380测试机开发了一个自动生成Pattern的工具，不懂Pattern的小白也可以直接使用ATE进行芯片测试了，有机会将该工具分享给大家。

回望初入行时的迷茫，终于理解前辈说的“Pattern是芯片测试的灵魂”。在这个算力爆炸的时代，每一串0/1代码都在守护着中国芯的星辰大海。或许某天，当我用AI自动生成更完美的Pattern时，这段与代码搏斗的青春，将成为最珍贵的行业记忆。
