漏电保护器电路芯片D55125ADA，具有良好的电磁干扰（EMC）防护能力，采用SOP8 封装形式。

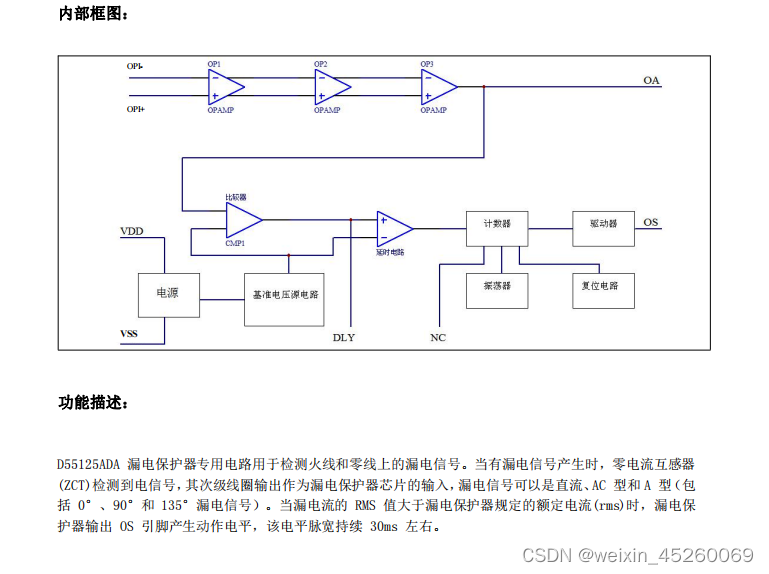

漏电保护器专用电路。芯片 内部包含稳压电源、放大电路、比较器电路、延时电路、计数器电 路、跳闸控制电路及跳闸驱动电路。芯片外围应用有脱扣线圈、压 敏电阻、稳压二级管、二级管、电阻、电容等元器件。 适用于 110V~220V(50 ~ 60Hz) 各种类型的漏电信号的跳闸精度一致性好。 宽的温度范围(Ta=-20~+85。 良好的电磁干扰（EMC。 直接驱动 SCR。
·

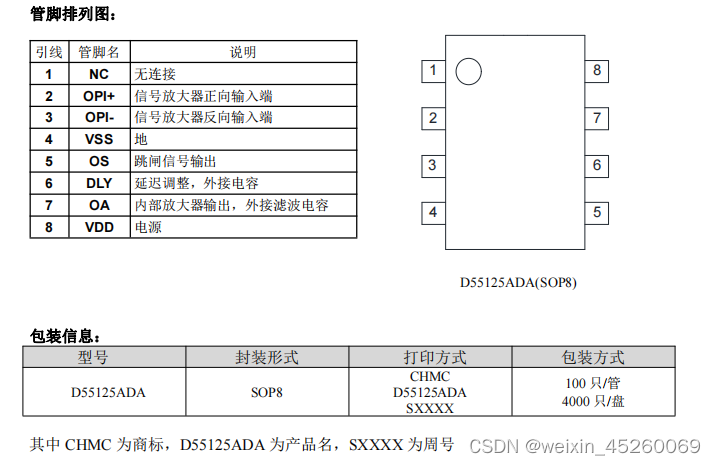

D55125ADA 是一款高性能 CMOS 漏电保护器专用电路。芯片 内部包含稳压电源、放大电路、比较器电路、延时电路、计数器电 路、跳闸控制电路及跳闸驱动电路。芯片外围应用有脱扣线圈、压 敏电阻、稳压二级管、二级管、电阻、电容等元器件。 采用 SOP8 封装形式。
主要特点：
直接驱动 SCR，当有漏电信号时，OS 输出脉宽大于 30ms。
适用于检测 A 型和 AC 型漏电信号。
各种类型的漏电信号的跳闸精度一致性好。
良好的电磁干扰（EMC）防护能力。
适用于 110V~220V(50 ~ 60Hz)电压。
宽的温度范围(Ta=-20~+85℃)。
